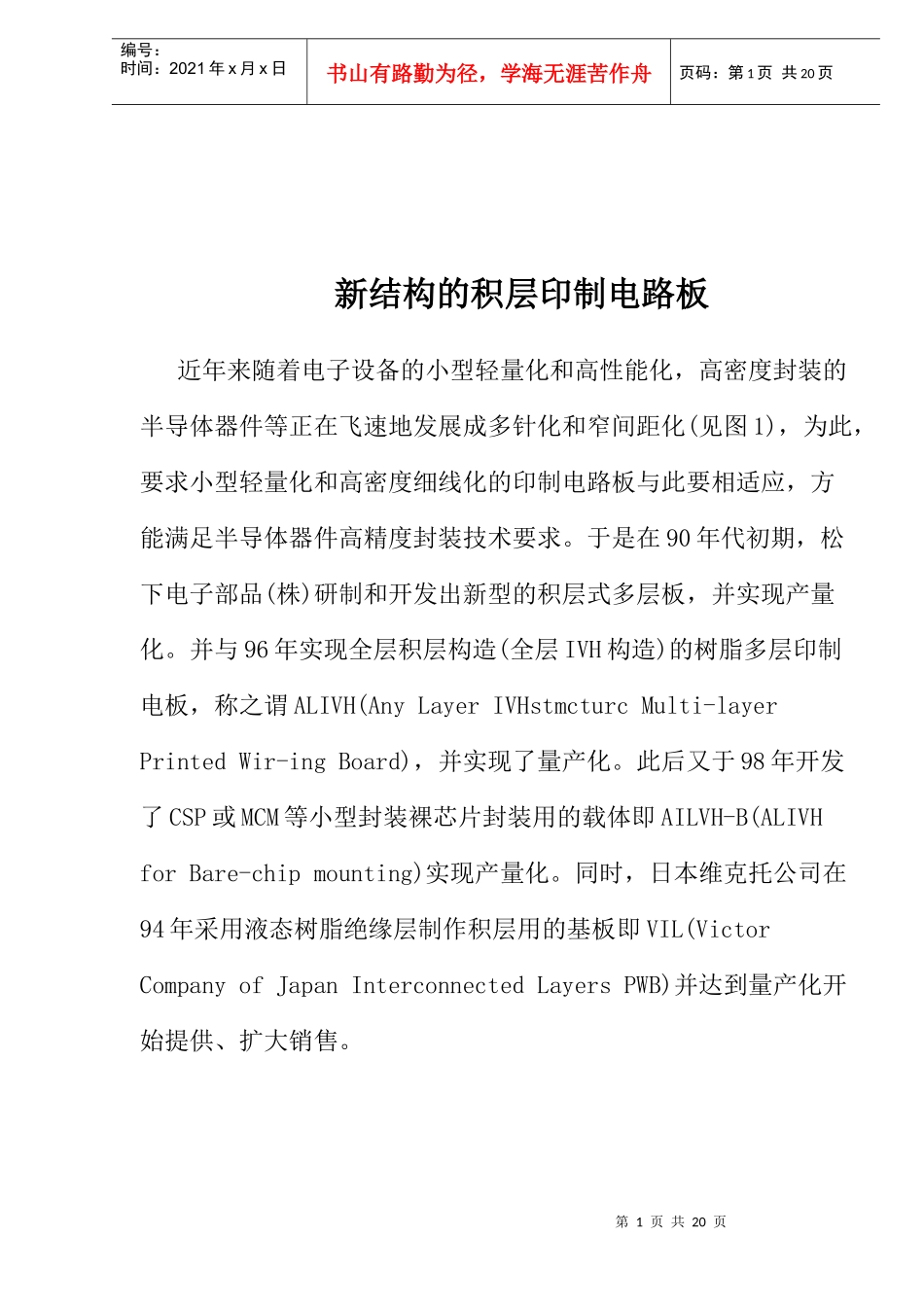

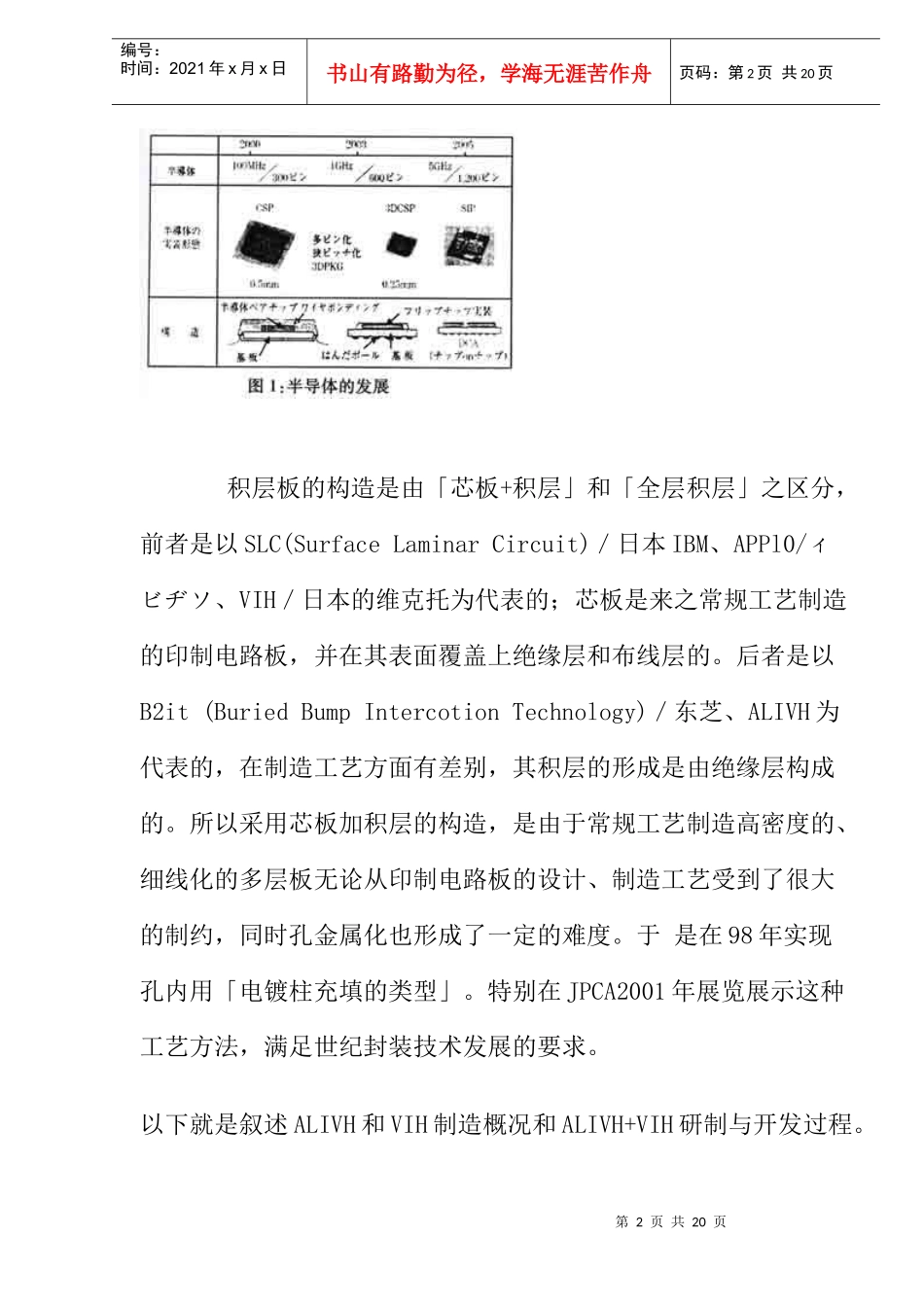

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页新结构的积层印制电路板近年来随着电子设备的小型轻量化和高性能化，高密度封装的半导体器件等正在飞速地发展成多针化和窄间距化(见图1)，为此，要求小型轻量化和高密度细线化的印制电路板与此要相适应，方能满足半导体器件高精度封装技术要求。于是在90年代初期，松下电子部品(株)研制和开发出新型的积层式多层板，并实现产量化。并与96年实现全层积层构造(全层IVH构造)的树脂多层印制电板，称之谓ALIVH(AnyLayerIVHstmcturcMulti-layerPrintedWir-ingBoard)，并实现了量产化。此后又于98年开发了CSP或MCM等小型封装裸芯片封装用的载体即AILVH-B(ALIVHforBare-chipmounting)实现产量化。同时，日本维克托公司在94年采用液态树脂绝缘层制作积层用的基板即VIL(VictorCompanyofJapanInterconnectedLayersPWB)并达到量产化开始提供、扩大销售。第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页积层板的构造是由「芯板+积层」和「全层积层」之区分，前者是以SLC(SurfaceLaminarCircuit)／日本IBM、APPl0/ィビヂソ、VIH／日本的维克托为代表的；芯板是来之常规工艺制造的印制电路板，并在其表面覆盖上绝缘层和布线层的。后者是以B2it(BuriedBumpIntercotionTechnology)／东芝、ALIVH为代表的，在制造工艺方面有差别，其积层的形成是由绝缘层构成的。所以采用芯板加积层的构造，是由于常规工艺制造高密度的、细线化的多层板无论从印制电路板的设计、制造工艺受到了很大的制约，同时孔金属化也形成了一定的难度。于是在98年实现孔内用「电镀柱充填的类型」。特别在JPCA2001年展览展示这种工艺方法，满足世纪封装技术发展的要求。以下就是叙述ALIVH和VIH制造概况和ALIVH+VIH研制与开发过程。第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页一．ALIVHzz结构1．与常规多层板结构的比较从图2所示常规工艺制造的多层板，为达到层间的电气互连，必须进行数钻孔和贯通孔的孔化与电镀，这种孔势必减少基板的有效面积，为了与器件安装盘的连接，就必须在焊盘和别的位置设置贯通孔，因此极大的浪费了有效的面积。所有这些都成为印制电路板的小型化、设计合理化或者适应高速电路的大课题。如图2、图3所示的ALIVH构造的所有层间都设有IVH构造，在器件的正下方进行层间连接，无需电镀通孔，无论哪层都可以任意连接。传统多层板电气连接采用金属化孔构造第4页共20页第3页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共20页2．构成材料从图3构成材料与技术所示，原来传统生产印制电路板所采用的基板材料为玻璃布，环氧树脂为代表，它基本上满足电子材料、防弹衣和消防服等强性和耐热性要求，而使用芳胺无纺布和含浸有高耐热性环氧树脂的半固化材料取代传统的高密度安装用印制电路板的玻璃布／环氧树脂绝缘材料。因为芳胺无纺布的无纺纤维具有高的性能特征如低热膨胀率、低的介电常数、高耐热性、第5页共20页第4页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共20页高刚性和轻量化等，是一种优良的基板绝缘材料。此外，传统的印制电路板的通孔加工多数采用钻头的机械加工技术，而ALIVH构造则是采用脉冲振荡的CO：激光蚀孔进行导通孔加工，无纺布采用的小径化，实现了多数导通孔加工，而导通孔采用导电胶充填技术，取代了孔化和电镀铜，实现层间的电气互连的目的。不采用电镀铜的方法，导体由铜箔构成，导体厚度均一性高对细导线的形成非常有利。见金相图1表1所示，表示了ALIVH的基本规格和特性。如四层板的板厚度为0．45mm、六层板板厚度为0．70mm。导体所使用的铜箔厚度，第6页共20页第5页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共20页内层标准铜箔厚度18(最小12)μm，外层铜箔厚度使用35μm。孔径为200(最小150)μm、焊盘直径为400(最小300)μm或更小些，设计的导体标准宽度为100(最小60)μm、导体标准间距为100(最...
