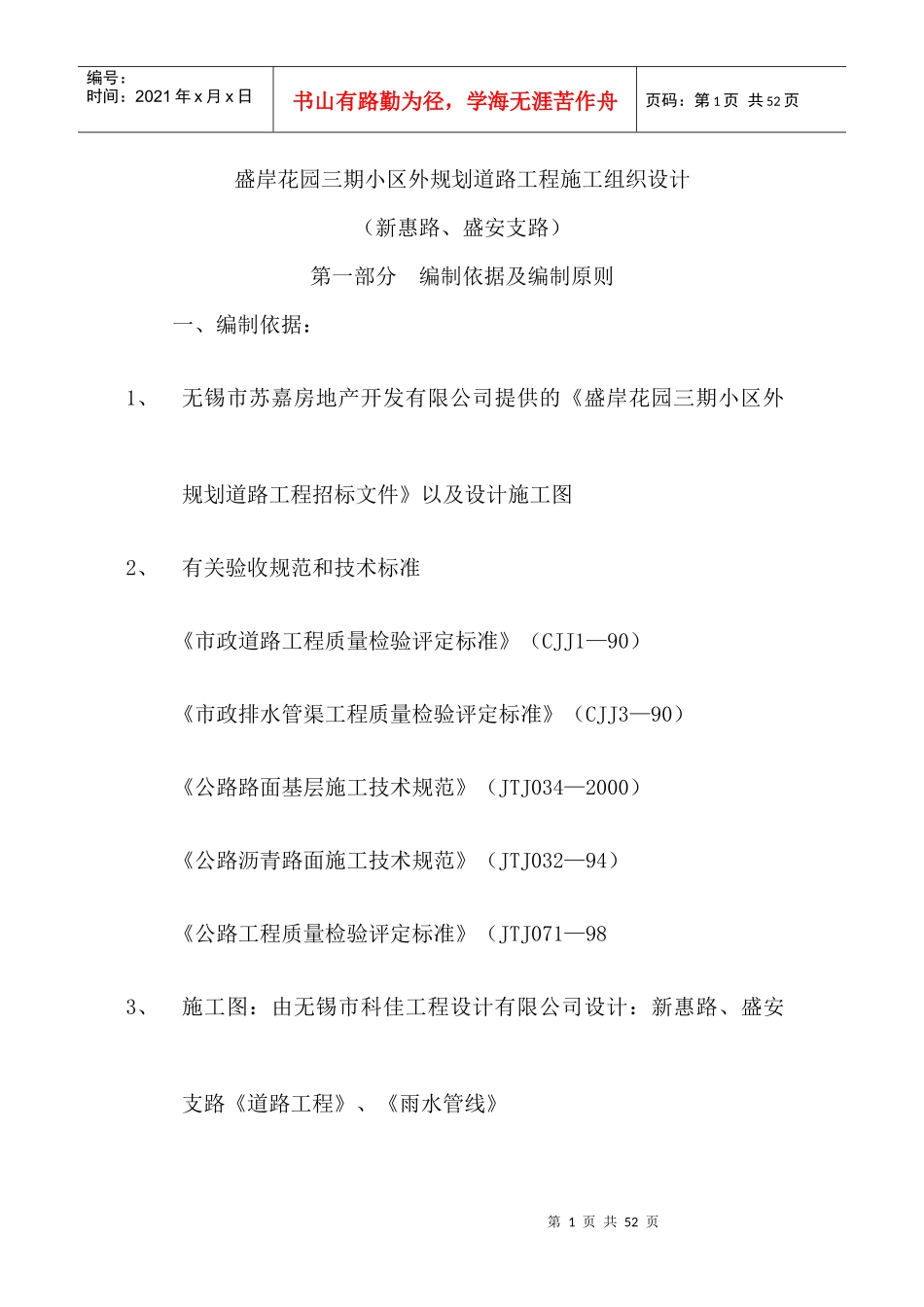

第1页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共52页盛岸花园三期小区外规划道路工程施工组织设计（新惠路、盛安支路）第一部分编制依据及编制原则一、编制依据：1、无锡市苏嘉房地产开发有限公司提供的《盛岸花园三期小区外规划道路工程招标文件》以及设计施工图2、有关验收规范和技术标准《市政道路工程质量检验评定标准》（CJJ1—90）《市政排水管渠工程质量检验评定标准》（CJJ3—90）《公路路面基层施工技术规范》（JTJ034—2000）《公路沥青路面施工技术规范》（JTJ032—94）《公路工程质量检验评定标准》（JTJ071—983、施工图：由无锡市科佳工程设计有限公司设计：新惠路、盛安支路《道路工程》、《雨水管线》第2页共52页第1页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共52页4、本单位的企业标准、程序、作业手册及拟用于本工程的施工设备，人员和技术力量情况等，通过现场踏勘、调查、分析、研究编制而成。二、编制原则1、依据业主意图及业主对承包商的各项要求。2、各项技术标准、技术规范。执行业主对本工程建设的各项要求，采取现代化管理手段和施工项目管理模式，优化资源配置，实行动态管理，以适应施工组织安排的要求。3、加强施工协调、配合，文明施工，因地制宜，加强环保。第二部分工程概况及总体评价一、工程概述、工程范围及规模新惠路、盛安支路位于盛岸花园三期南北小区之间。现状原地面标高2.2~2.3米左右，属黄海高程。新惠路全长329.35米，路幅为9米。盛安支路全长242.892米，路幅为12+2*3米。本次工程设计内容包括道路工程、以及道路排水工程。二、主要技术标准新惠路、盛安支路为城市支路，按城市II类支路设计，路段设计车速为40Km／h。路面结构设计标准轴载BZZ-100。道路全线采用第3页共52页第2页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共52页沥青混凝土路面。路面设计使用年限12年。三、工程范围本次工程施工范围在312国道与山北红星养殖场内的新惠路之间，全长为572.242米。新惠路桩号为K0+000~K0+329.35，盛安支路桩号为K0+000~K0+242.892，为新建道路。四、道路工程1.平面概况本工程道路中心线走向与规划中心线一致，道路中心线为一直线，线形设计参数详见道路中线成果图。本次实施范围共有交叉口1个，即新惠路与盛安支路交叉口。2.纵断面概况全线最大纵坡0.596%.最小纵坡为平坡，平均坡长37.236m，最小坡长为329.35m。路面排水采用雨水口收集，通过雨水管道集中排放。3.横断面概况新惠道路设计宽为9m，道路路段采用单折线型路拱，横坡为2%。盛安支路设计宽为18m，其中车行道12.0米，人行道2*3.0米。在盛岸路交叉口处，车行道拓宽3.0米，桩号为（K0+170.00~K0+222.236），设10米渐变段。道路横坡为单折线形，车行道横坡为2.0%，坡向路边。人行道横坡为2.0%，坡向路中。第4页共52页第3页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共52页道路与人行道接口处设计为平石侧石。侧石高20cm。人行道外缘设计为路沿，高度为20cm，上口与人行道平。4.路面排水道路路面排水采用管道排水。选用II级承插式钢筋砼管，口径为d400~d800。雨水口支管为U-PVC加筋管d225。雨水口间距16~40m。道路排水平面布置为：新惠路纵向一路为主管，位于路中一侧。盛安支路纵向两路为主管，位于道路两侧内。道路内另设污排管道d300~d400，为钢筋砼II级承插式管。新惠路为纵向一条，位于路中一侧。盛安支路从K0+99.9~新惠路纵向设置污排管，位于路中一侧。5.路基概况路基压实采用轻型击实标准，其压实度要求如下：路基层位压实度(%)填方及沟槽回填路槽底面以下深度O~20cm≥93%路槽底面以下深度20~40cm≥90%挖方路槽底面以下深度40~60cm≥85%路基填方采用符合规范要求的素土分层回填，分层压实。由于地面标高在2.2~3.0米左右，路槽与地面较接近，为提高现状土基强度，路床顶面以下40cm采用6%灰土处理，分层压实，压实度满足上表要求。第5页共52页第4页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共52页6.路面结...
