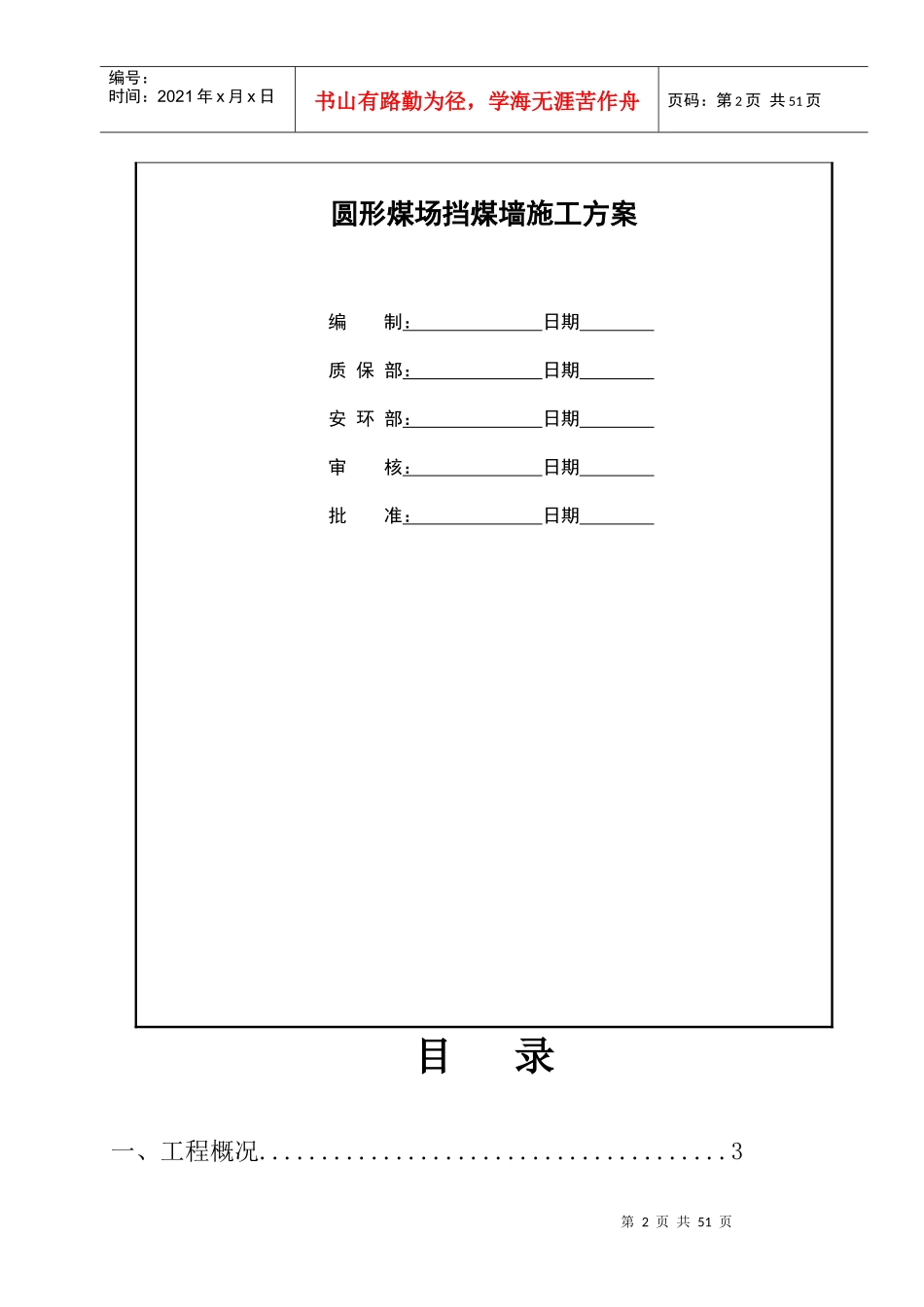

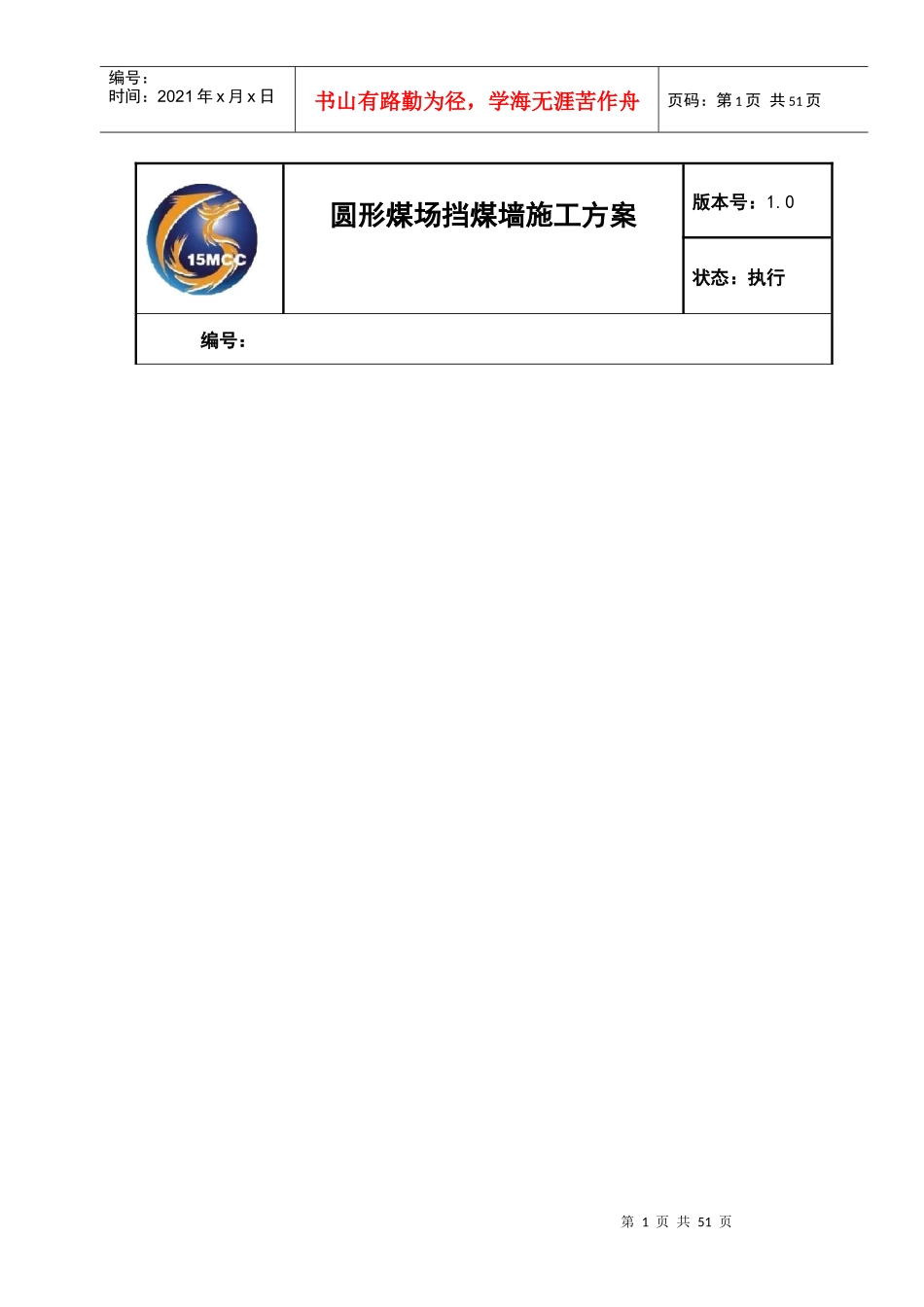

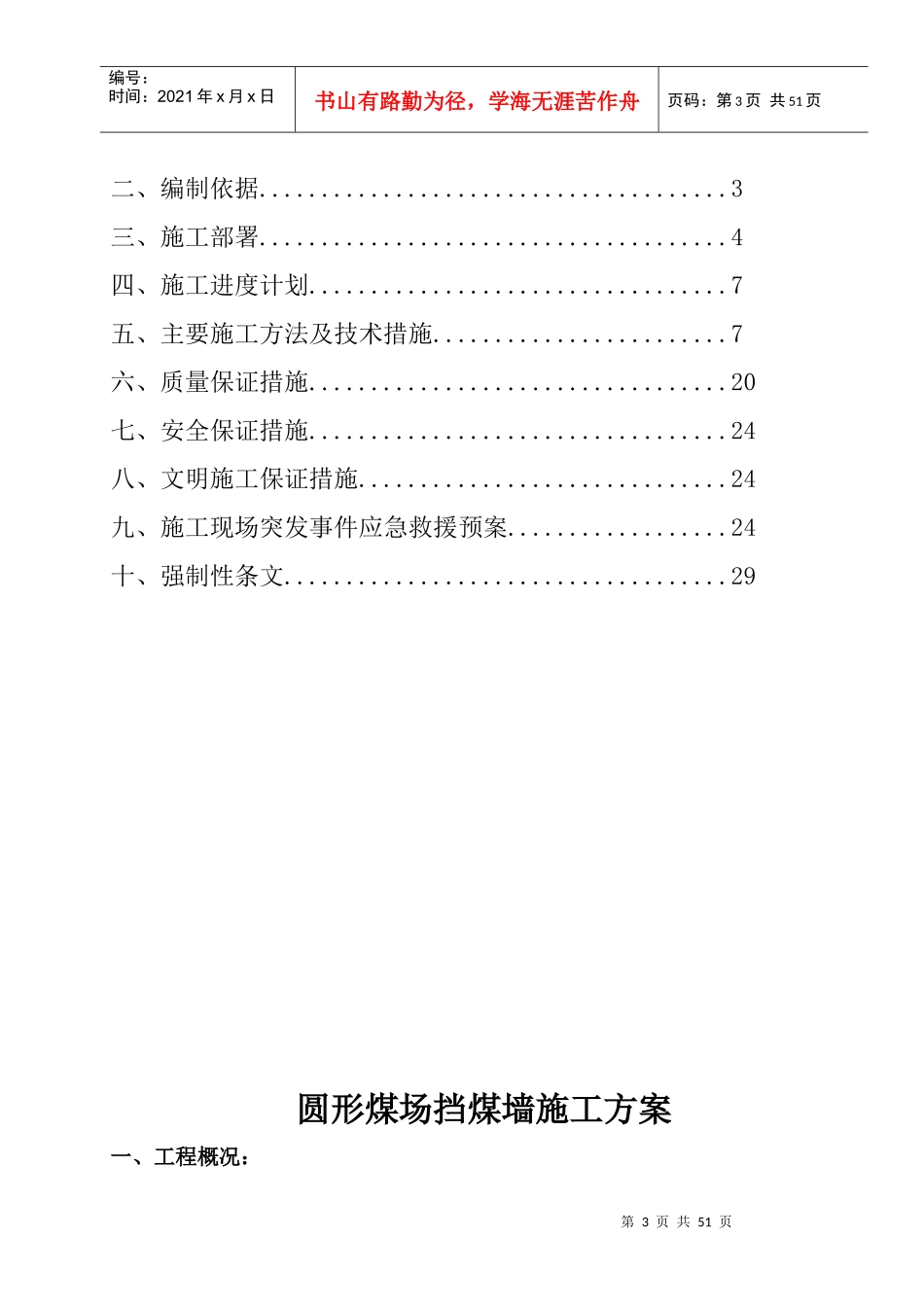

第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共51页圆形煤场挡煤墙施工方案版本号：1.0状态：执行编号：第2页共51页第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共51页圆形煤场挡煤墙施工方案编制：日期质保部：日期安环部：日期审核：日期批准：日期目录一、工程概况......................................3第3页共51页第2页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共51页二、编制依据......................................3三、施工部署......................................4四、施工进度计划..................................7五、主要施工方法及技术措施........................7六、质量保证措施..................................20七、安全保证措施..................................24八、文明施工保证措施..............................24九、施工现场突发事件应急救援预案..................24十、强制性条文....................................29圆形煤场挡煤墙施工方案一、工程概况：第4页共51页第3页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共51页1、设计条件圆形煤场为整个热电项目储存原煤的单位工程，整个圆形煤场内有中心柱、事故煤斗等、通过4#廊道与2#转运站连接。圆形煤场挡墙为环形闭合仓壁、仓壁内侧直径110.46m、全高13.2m，共分为11段、每段之间设置后浇带，仓壁外侧设置39根扶壁柱。仓壁及扶壁柱标高从421.5m至433.7m共12.2m高，仓壁底口宽900mm、上口700mm，扶壁柱底口截面1900mm×1000mm、上口截面1700mm×1000mm.仓壁和扶壁柱顶部设置顶部环梁，顶部环梁高1000mm、宽3780mm。混凝土强度等级C40、后浇带混凝土强度等级为C45。保护层厚度：扶壁柱、仓壁为40mm。环形仓壁对温度及收缩极为敏感，须严格按照设计施工图施工。2、关键工序仓壁模板安装、顶部环梁钢筋安装，施工缝及后浇带的留置。主要工程量表序号工程量名称规格或部位单位数量1砼仓壁m33310扶壁柱m3476顶部环梁m313202钢筋各种规格吨16003钢结构各种规格角钢、钢板、钢管等吨54预埋件各种规格角钢、钢板、槽钢、钢管等吨2二、编制依据：1、圆形煤场挡煤墙施工图F8831S-T063903第5页共51页第4页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共51页2、混凝土结构工程施工质量验收规范GB50204-20153、电力建设施工质量验收及评价规程（第一部分土建工程）4、施工现场临时用电安全技术规范JGJ46-20055、建筑施工手册6、电力建设安全工作规程（第1部分：火力发电）DL5009.1-2014三、施工部署1、施工规划：为满足施工需求，保证质量，对本工程的施工进行如下规划。（1）本单位工程所使用的混凝土统一使用商品混凝土，砼搅拌车送至浇筑地点后，使用汽车泵进行浇筑，插入式振动棒振捣。（2）设置钢筋集中加工车间，车间配置必备钢筋加工机具，切断机2台，弯曲机2台，调直机1台，弯弧机1台，直螺纹钢筋剥肋滚丝机2台。钢筋加工成半成品后运至施工现场绑扎。加工好的半成品在现场指定地点按型号、部位分堆摆放整齐。2、施工力量部署根据本分部工程的施工进度要求和施工的特点，本分部工程需要3个专业第6页共51页第5页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共51页土建队进行施工，分别为钢筋班、木工班、混凝土工班。主要管理人员及劳动力投入计划表序号工种人数职责资质要求1项目经理1全面负责工程质量、安全、生产工作项目经理资质证2技术负责人1全面负责技术管理工作具备工程师资格3技术员1负责具体技术工作具备技术员资格4施工员1负责现场工作具备施工员上岗证5质量员1质量检查、验收具备质量员上岗证6安全员1安全检查、监督具备安全员上岗证7测量工1测量放线具备测量工上岗证8电工1现场用电管理具备电工上岗资格9钢筋工30钢筋制作与安装经验丰富，年富力强10模板工20砼模板安装经验丰富，年富力强11砼工8砼的浇筑与振捣经验丰富，年富力强12架子工10搭设脚手架经验丰富，...
