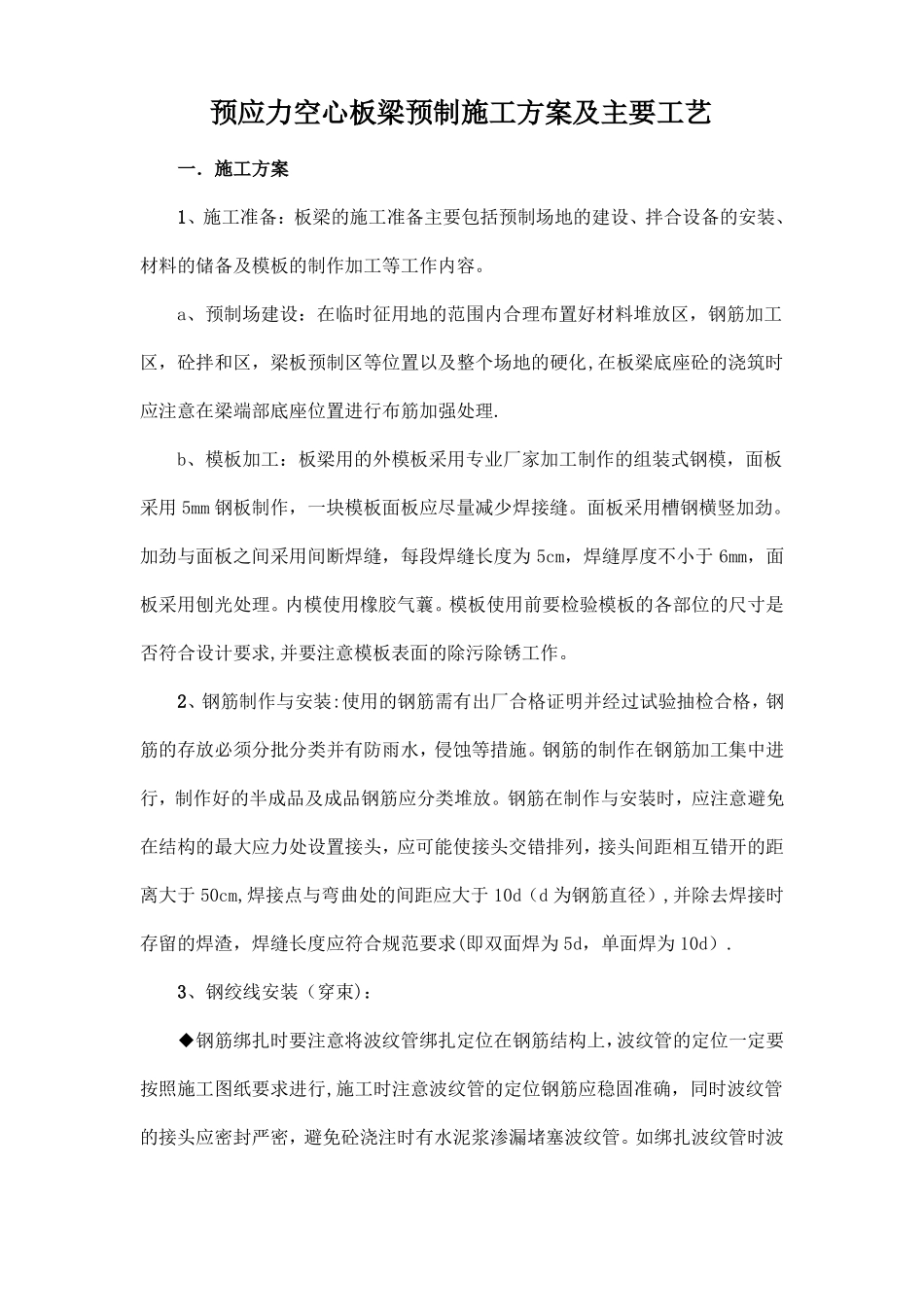

预应力空心板梁预制施工方案及主要工艺一．施工方案1、施工准备：板梁的施工准备主要包括预制场地的建设、拌合设备的安装、材料的储备及模板的制作加工等工作内容。a、预制场建设：在临时征用地的范围内合理布置好材料堆放区，钢筋加工区，砼拌和区，梁板预制区等位置以及整个场地的硬化,在板梁底座砼的浇筑时应注意在梁端部底座位置进行布筋加强处理.b、模板加工：板梁用的外模板采用专业厂家加工制作的组装式钢模，面板采用5mm钢板制作，一块模板面板应尽量减少焊接缝。面板采用槽钢横竖加劲。加劲与面板之间采用间断焊缝，每段焊缝长度为5cm，焊缝厚度不小于6mm，面板采用刨光处理。内模使用橡胶气蘘。模板使用前要检验模板的各部位的尺寸是否符合设计要求,并要注意模板表面的除污除锈工作。2、钢筋制作与安装:使用的钢筋需有出厂合格证明并经过试验抽检合格，钢筋的存放必须分批分类并有防雨水，侵蚀等措施。钢筋的制作在钢筋加工集中进行，制作好的半成品及成品钢筋应分类堆放。钢筋在制作与安装时，应注意避免在结构的最大应力处设置接头，应可能使接头交错排列，接头间距相互错开的距离大于50cm,焊接点与弯曲处的间距应大于10d（d为钢筋直径）,并除去焊接时存留的焊渣，焊缝长度应符合规范要求(即双面焊为5d，单面焊为10d）.3、钢绞线安装（穿束)：◆钢筋绑扎时要注意将波纹管绑扎定位在钢筋结构上，波纹管的定位一定要按照施工图纸要求进行,施工时注意波纹管的定位钢筋应稳固准确，同时波纹管的接头应密封严密，避免砼浇注时有水泥浆渗漏堵塞波纹管。如绑扎波纹管时波纹管的位置与钢筋发生冲突时适当挪移钢筋的位置.◆使用的钢绞线及锚夹具要有出厂合格证，运至现场后，亦应通过试验（按规范要求分批进行)合格后方可使用。钢绞线下料用砂轮切割机切割，钢绞线长度应严格按照图纸尺寸下料,钢绞线应分根梳理顺直，避免有缠绞扭麻等现象。穿钢绞线前要检查孔道内是否畅通、无水及其它杂物，注意避免划伤波纹管。在钢绞线装入管道后,管道端部开口应密封。4、模板拼装：底板钢筋安装完后,先要进行内模的安装，内模安装时必须定位准确且安装牢固，特别要注意保证底板的厚度。待钢筋绑扎安装经复检合格后再进行侧模的安装。模板安装时应注意接缝严密、光顺、不漏浆,同时每次立模前将模板表面清理干净，去除污垢、不洁物，涂上适量脱模剂。5、混凝土的浇筑:◆砼浇注前应检查模板尺寸、各预埋件位置、予应力筋管道定位是否正确及所有固接件是否连接劳固.模板接缝采用涂石蜡新工艺处理。模板内的杂物、积水和钢筋上的污垢应清理干净.◆浇注的混凝土应严格按照试验室提供的配合比进行配料，各项材料均应检验合格，坚决杜绝不合格材料投入使用。浇注的过程中由专职的试验人员进行现场监控，对混凝土的和易性进行目测，经常性进行砼坍度测试，对于不合格的混凝土坚决不用。◆混凝土的浇注应按一定的厚度、顺序、和方向分段分层浇筑，从梁的一端一层一层循序进展至另一端向相反方向投料，并在距该端4-5m处合拢.分层下料、振捣,每层厚度不超过30cm。上层混凝土必须在下层混凝土振捣密实后方能浇注。◆混凝土的振捣采用侧模振捣架装配附着式振捣器为主及插入式振捣为辅的振捣方法。振捣过程中，振动棒与模板间距保持5—10cm，并避免碰撞波纹管，不得直接或间接地通过钢筋施加振动。振捣上层混凝土时，振动棒应插入下层混凝土内5—10cm;每一处振捣完毕后,应边振边徐徐提出振动棒，以防混凝土出现较大的气泡.同时浇筑混凝土过程中,设专人检查校正波纹管、模板等.◆浇筑完毕后，要进行收浆、拉毛,整片空心板梁浇筑完成后及时进行养护.其环境温度大于+10度时，对梁体砼采取洒水养护，洒水养护时间为7—14天.洒水次数应能使砼表面充分潮湿为度。当环境温度低于+5度时，严禁对梁体进行洒水养护.混凝土强度达到2.5Mpa前,不得使其承受各种外加荷载.6、穿束、张拉与压浆：当板梁混凝土构件达到设计强度的90％后，才能对予应力钢绞线进行张拉，张拉设备应经过校验后才能使用。预应力钢绞线采用两端同时对称张拉工艺，张拉时应保证千斤顶张拉力作用线与钢绞线轴线一致.穿束前用压力水冲洗孔道内杂物，...
