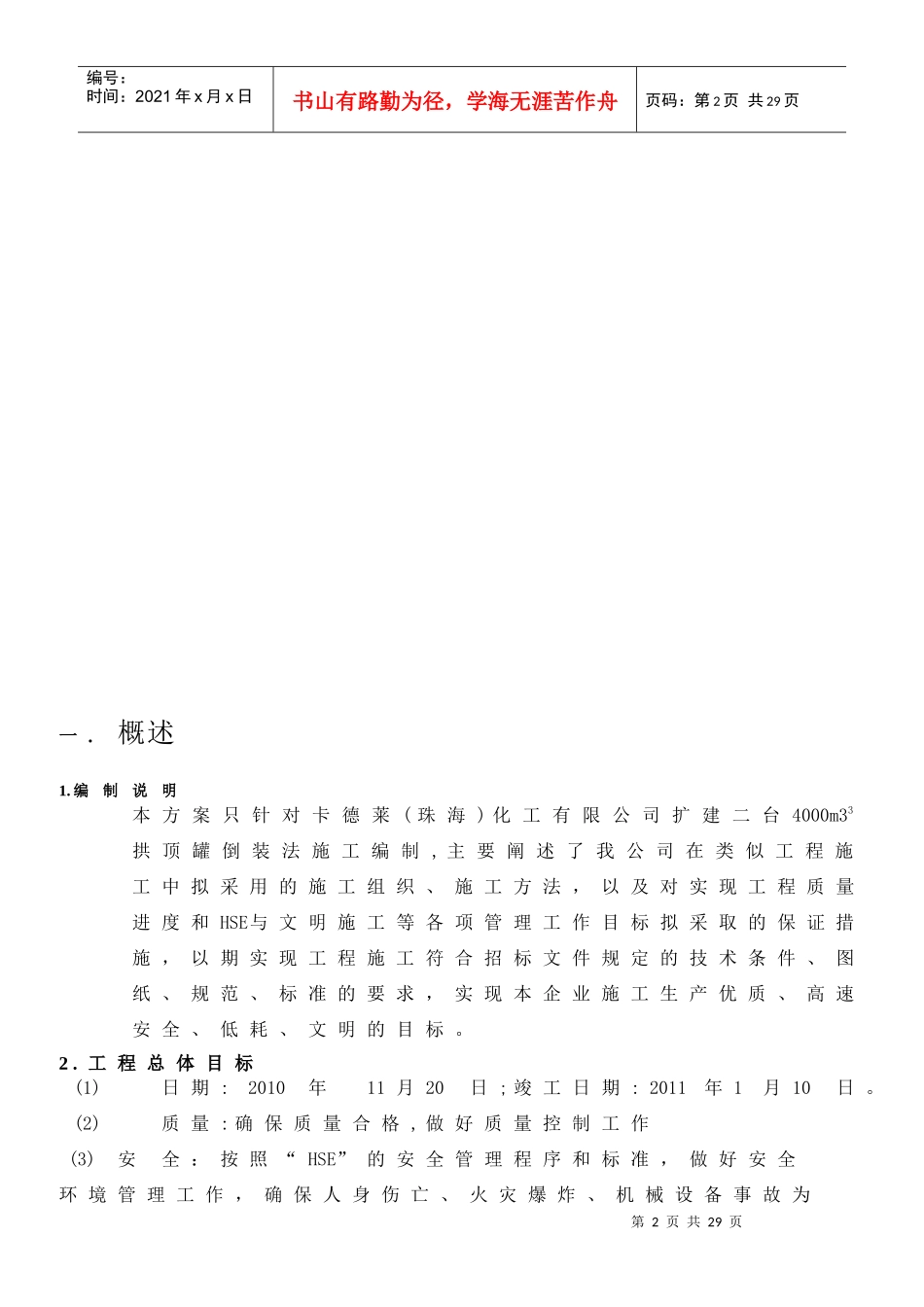

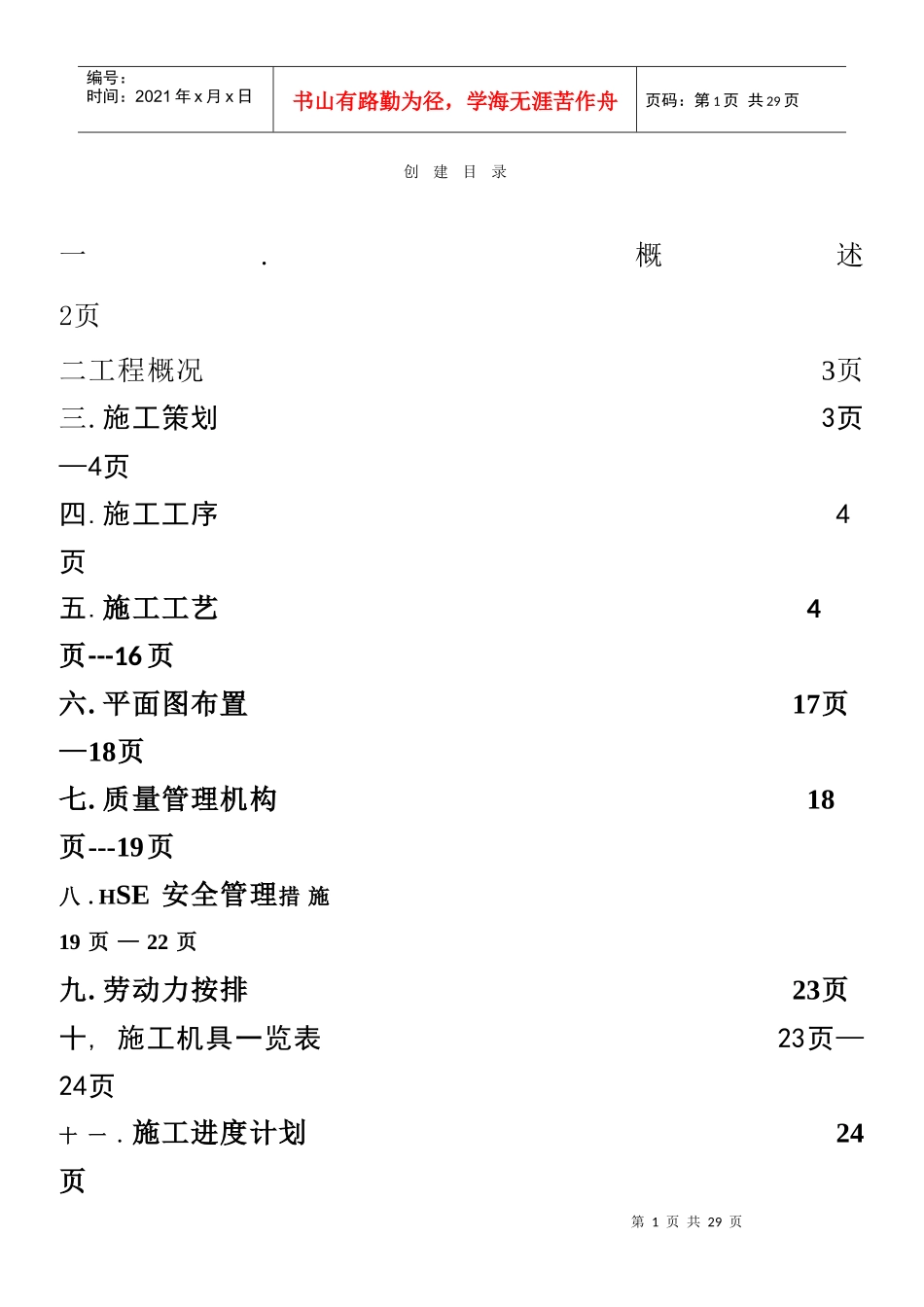

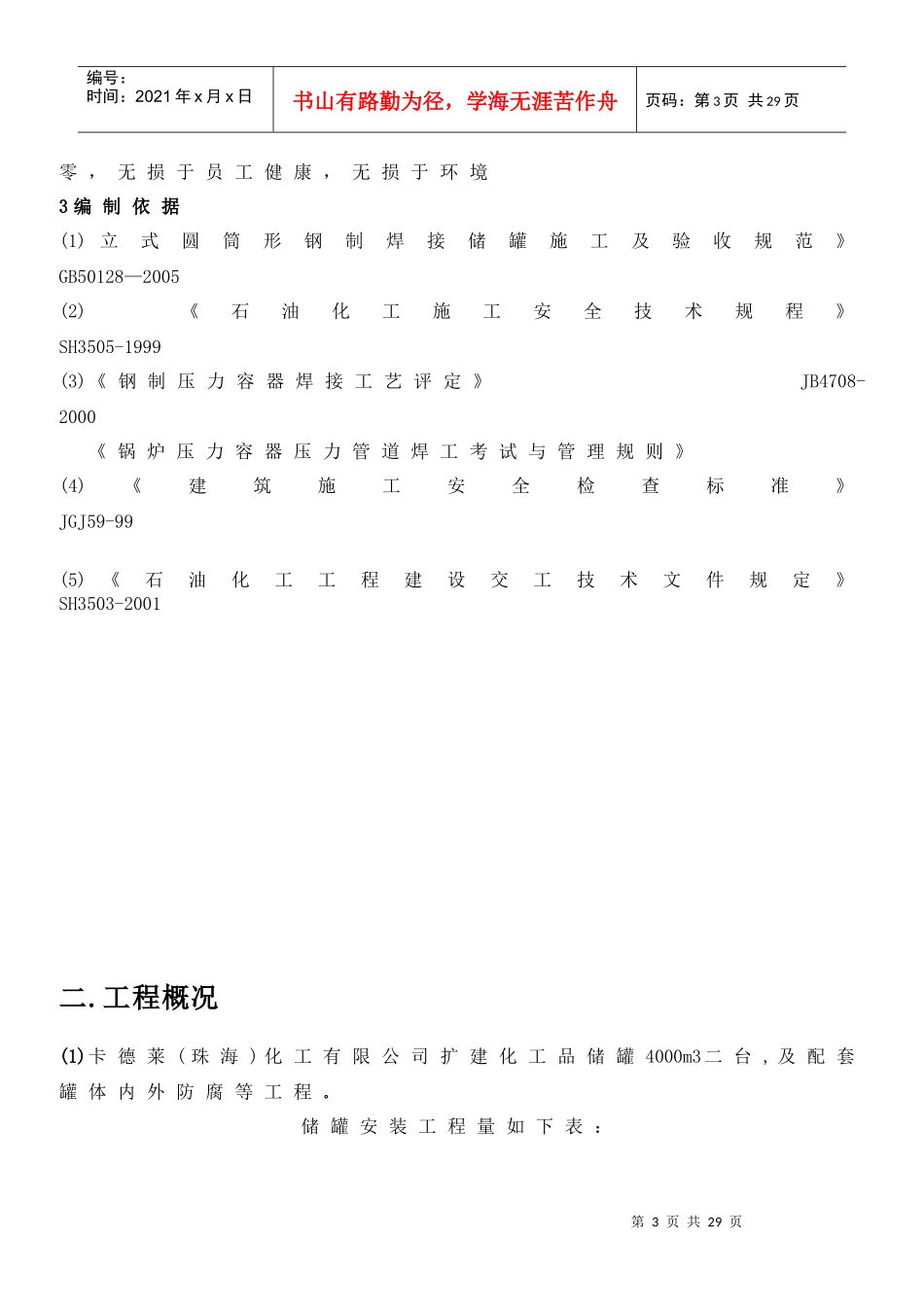

第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页创建目录一.概述2页二工程概况3页三.施工策划3页—4页四.施工工序4页五.施工工艺4页---16页六.平面图布置17页—18页七.质量管理机构18页---19页八.HSE安全管理措施19页—22页九.劳动力按排23页十,施工机具一览表23页—24页十一.施工进度计划24页第2页共29页第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页一.概述1.编制说明本方案只针对卡德莱(珠海)化工有限公司扩建二台4000m33拱顶罐倒装法施工编制,主要阐述了我公司在类似工程施工中拟采用的施工组织、施工方法，以及对实现工程质量进度和HSE与文明施工等各项管理工作目标拟采取的保证措施，以期实现工程施工符合招标文件规定的技术条件、图纸、规范、标准的要求，实现本企业施工生产优质、高速安全、低耗、文明的目标。2.工程总体目标(1)日期:2010年11月20日;竣工日期:2011年1月10日。(2)质量:确保质量合格,做好质量控制工作(3)安全：按照“HSE”的安全管理程序和标准，做好安全环境管理工作，确保人身伤亡、火灾爆炸、机械设备事故为第3页共29页第2页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共29页零，无损于员工健康，无损于环境3编制依据(1)立式圆筒形钢制焊接储罐施工及验收规范》GB50128—2005(2)《石油化工施工安全技术规程》SH3505-1999(3)《钢制压力容器焊接工艺评定》JB4708-2000《锅炉压力容器压力管道焊工考试与管理规则》(4)《建筑施工安全检查标准》JGJ59-99(5)《石油化工工程建设交工技术文件规定》SH3503-2001二.工程概况(1)卡德莱(珠海)化工有限公司扩建化工品储罐4000m3二台,及配套罐体内外防腐等工程。储罐安装工程量如下表：第4页共29页第3页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共29页位号形式容积材质储罐尺寸（m）台数T1004拱顶4000m3碳钢Q235-Aф18.14×19.381T1005拱顶4000m3碳钢Q235-Aф18.14×19.381合计2(2)本储罐的制作安装按设计图纸要求执行GB50128—2005《立式圆筒形钢制焊接油罐施工及验收规范》。三.施工策划1.储罐制作施工方法简述:采用边柱手拉葫芦提升倒装法(1)金属圆筒形储罐主体由三部分组成：罐底、壁板、罐顶。倒装法的施工顺序是：罐底→最上层壁板→罐顶→各下层壁板。(2)葫芦提升：用葫芦作为源动力，通过提升柱使力作用于涨圈，用卡具把涨圈与罐壁连接。提升机构作用力于涨圈，将罐顶和上层壁板升起，焊完下层壁板后再将涨圈装到下层壁板上，重复工作，直至完成全部壁板施工。(3)：单个葫芦的额定起重量10t，实际单架负荷为8T。顶升架应均匀布置在罐壁内侧，尽量靠近壁板，以减少支柱的弯矩。支柱的稳定性影响整个罐体提升的稳定，必须平稳垂直固定。(4)涨圈使用14#槽钢、依罐壁内径分6段制作，安装时各段间用加减螺栓和千斤顶连接。设置涨圈为了预防变形。2.焊接(1)储罐的全部焊接使用手工电弧焊。(2)储罐材料及焊材：全部钢板材质为Q235-B，焊条使用J422。3.储罐防腐(1).我们公司打破传统的完成主体储罐→搭架→现场喷沙→再喷漆的防腐模式,我们现在采高效,环保防腐模式,采用在防腐公司里用大型的自动防腐设备,预先进行每片壁板,顶板.防腐底漆,再进行组对储罐,避免了现场喷沙的环节.详细施工序如下第5页共29页第4页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共29页成品材料壁板,顶板,→大型自动防腐设备先进第一道底漆防腐<板材组对口50mm不防腐,方便以后组对焊接>→再进行罐壁及罐顶组对→完成储罐主体→再人工进行面漆防腐.4无损检测根据甲方要求，无损检测工作委托第三方进行四:施工工序五:施工工艺5.1施工准备5.1.1备齐并熟悉施工图纸材料到货验收预制基础验收施工准备底板防腐、底板铺设,组对焊接、检查电动葫芦系统组装、调试组装焊接第三节即及其它各节壁板（与第二节壁板相同）完成壁板组装顶部第一节壁板组对焊接、检查包边角钢组对焊接检查组装第二节壁板、立缝焊接、组对两圈板之间的环缝、焊接、检查,提升提升顶部及第一节壁板胀...
