扬州华夏房地产开发有限公司嘉和苑（安装工程）施工方案VIP免费

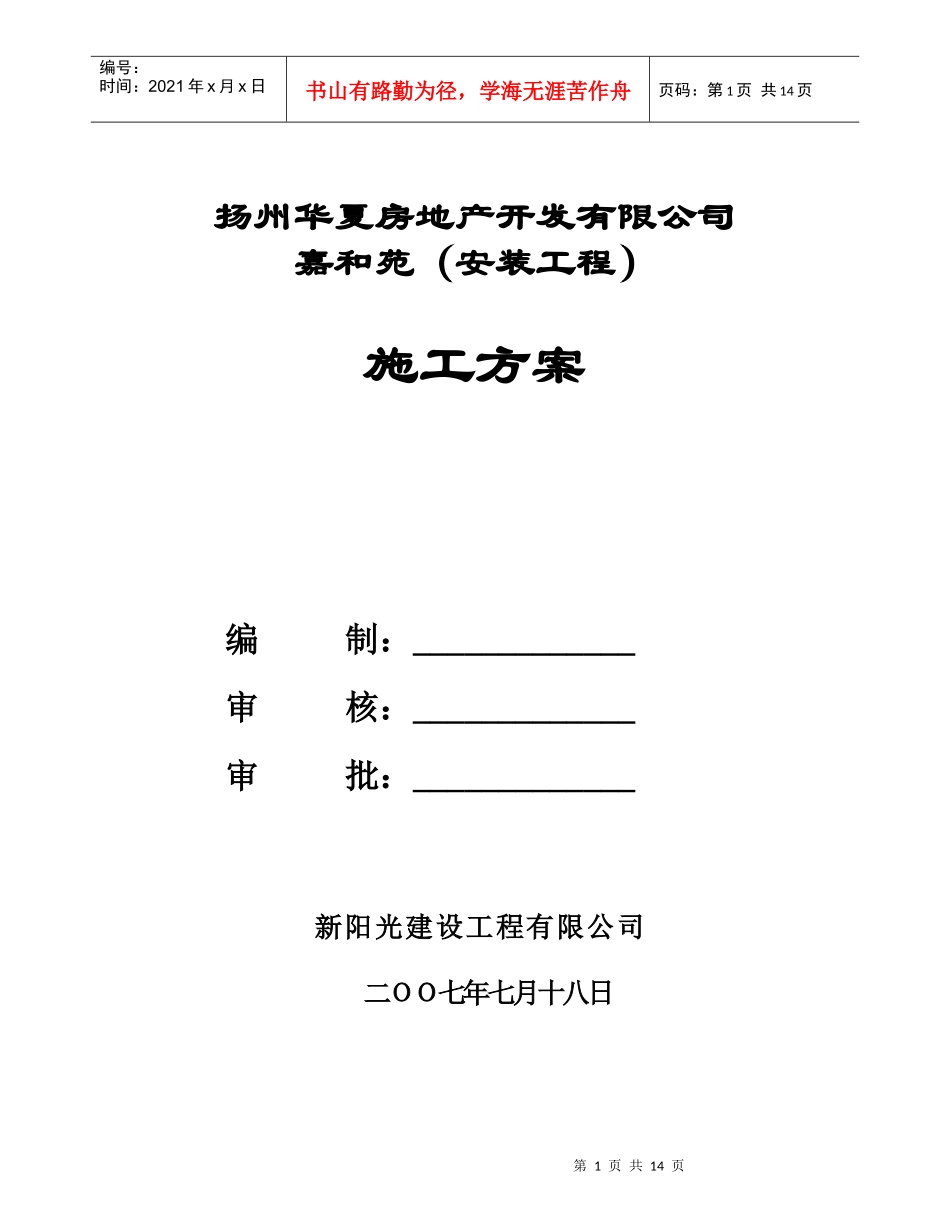

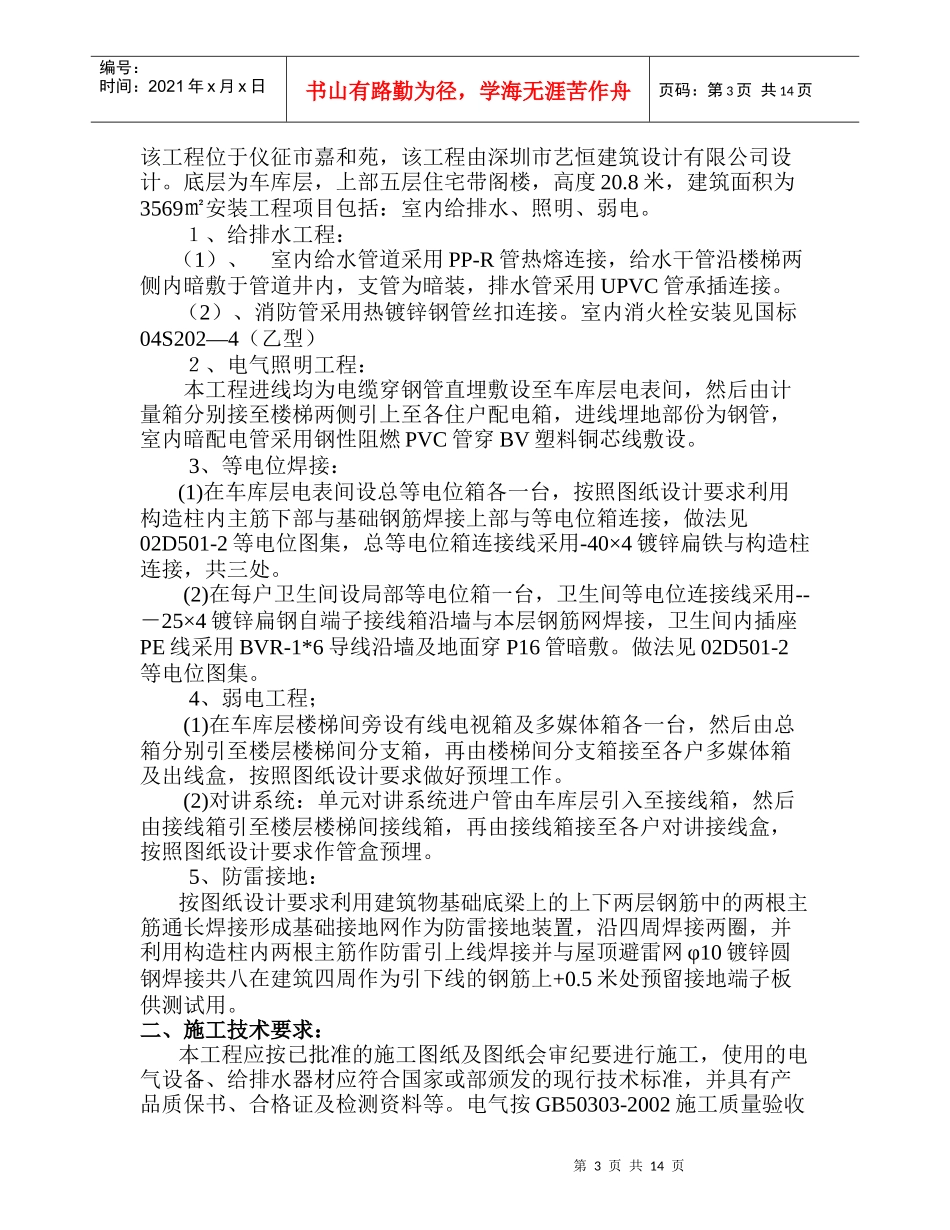

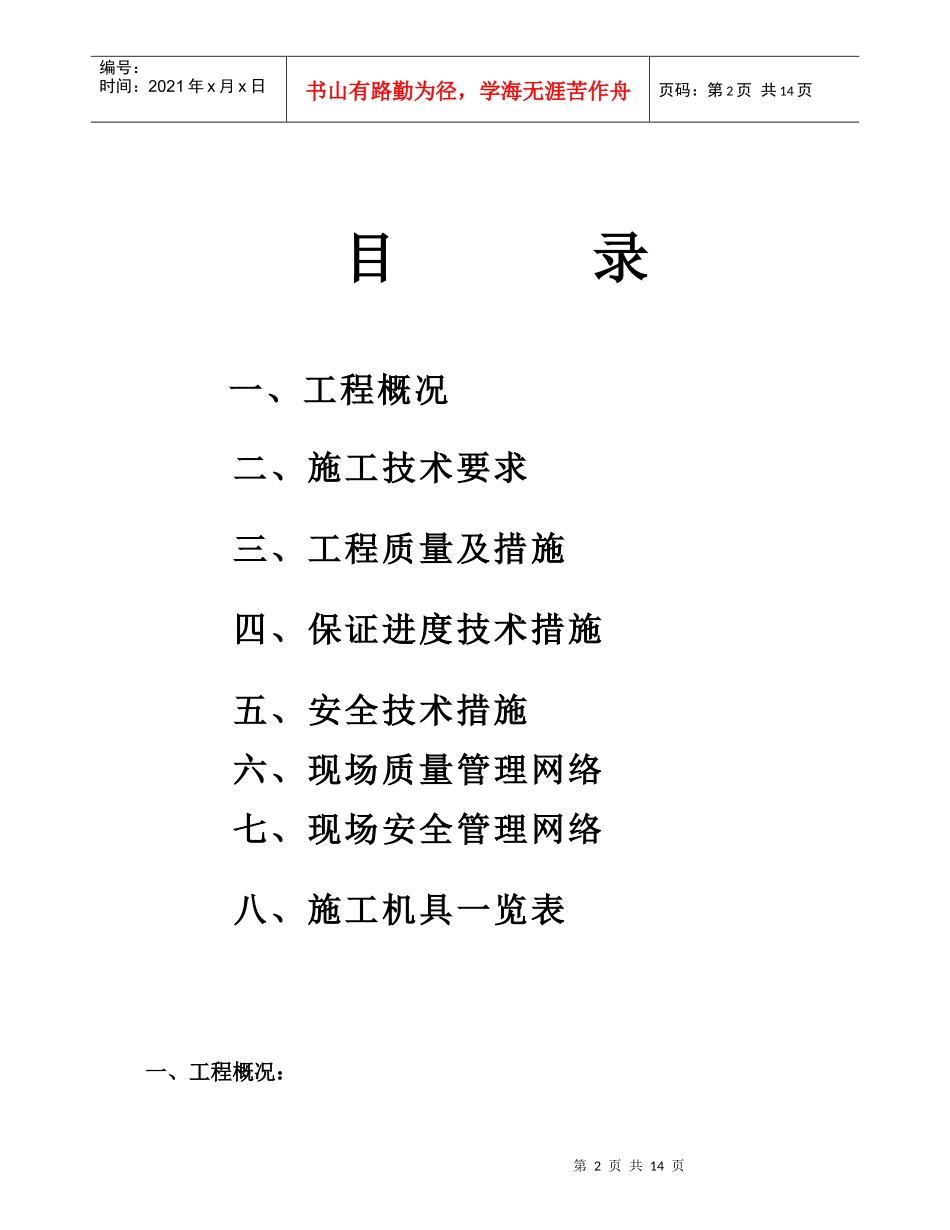

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页扬州华夏房地产开发有限公司嘉和苑（安装工程）施工方案编制：_____________审核：_____________审批：_____________新阳光建设工程有限公司二ＯＯ七年七月十八日第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页目录一、工程概况二、施工技术要求三、工程质量及措施四、保证进度技术措施五、安全技术措施六、现场质量管理网络七、现场安全管理网络八、施工机具一览表一、工程概况：第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页该工程位于仪征市嘉和苑，该工程由深圳市艺恒建筑设计有限公司设计。底层为车库层，上部五层住宅带阁楼，高度20.8米，建筑面积为3569㎡安装工程项目包括：室内给排水、照明、弱电。１、给排水工程：（1）、室内给水管道采用PP-R管热熔连接，给水干管沿楼梯两侧内暗敷于管道井内，支管为暗装，排水管采用UPVC管承插连接。（2）、消防管采用热镀锌钢管丝扣连接。室内消火栓安装见国标04S202—4（乙型）２、电气照明工程：本工程进线均为电缆穿钢管直埋敷设至车库层电表间，然后由计量箱分别接至楼梯两侧引上至各住户配电箱，进线埋地部份为钢管，室内暗配电管采用钢性阻燃PVC管穿BV塑料铜芯线敷设。3、等电位焊接：(1)在车库层电表间设总等电位箱各一台，按照图纸设计要求利用构造柱内主筋下部与基础钢筋焊接上部与等电位箱连接，做法见02D501-2等电位图集，总等电位箱连接线采用-40×4镀锌扁铁与构造柱连接，共三处。(2)在每户卫生间设局部等电位箱一台，卫生间等电位连接线采用--－25×4镀锌扁钢自端子接线箱沿墙与本层钢筋网焊接，卫生间内插座PE线采用BVR-1*6导线沿墙及地面穿P16管暗敷。做法见02D501-2等电位图集。4、弱电工程；(1)在车库层楼梯间旁设有线电视箱及多媒体箱各一台，然后由总箱分别引至楼层楼梯间分支箱，再由楼梯间分支箱接至各户多媒体箱及出线盒，按照图纸设计要求做好预埋工作。(2)对讲系统：单元对讲系统进户管由车库层引入至接线箱，然后由接线箱引至楼层楼梯间接线箱，再由接线箱接至各户对讲接线盒，按照图纸设计要求作管盒预埋。5、防雷接地：按图纸设计要求利用建筑物基础底梁上的上下两层钢筋中的两根主筋通长焊接形成基础接地网作为防雷接地装置，沿四周焊接两圈，并利用构造柱内两根主筋作防雷引上线焊接并与屋顶避雷网φ10镀锌圆钢焊接共八在建筑四周作为引下线的钢筋上+0.5米处预留接地端子板供测试用。二、施工技术要求：本工程应按已批准的施工图纸及图纸会审纪要进行施工，使用的电气设备、给排水器材应符合国家或部颁发的现行技术标准，并具有产品质保书、合格证及检测资料等。电气按GB50303-2002施工质量验收第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页规范及DB32/306-1999操作规程施工。给排水按GB50242-2002施工质量验收规范及DB32/305-1999操作规程施工，同时施工按建筑安装工人安全技术操作规程等执行。㈠电气照明工程：１、配管工程Ａ、电缆保护管安装在土建施工基础墙后，即可进行埋地电缆保护管的安装，安装后用三角支撑固定，基础墙预留槽用砼补实，管口用木塞塞紧，防止砖块及砂浆落入，管道弯曲半径不小于管外径的10倍，电缆出户管应有坡度，配电箱引络管敷设，随土建进度进行，管口应封塞。Ｂ、墙体及楼层PVC管敷设本工程所选PVC管材为无增塑料阻燃型,各种与之配套的管件及盒，必须采用阻燃型聚氯乙烯制品，安装将紧密配合土建。(1)、墙内配暗管应在砖砌墙时密切配合土建做好留洞留槽埋管的配合工作，剔槽时采用专用开槽机进行，槽宽应大于管子外径的1.2倍，各种暗式箱盒应按设计标高找平找正后用水泥砂浆固定，然后进行配管，在土建抹灰后箱面应与土建抹灰表面平齐。(2)、本工程为现浇结构，在现浇砼内配管，应密切配合土建，将管道预埋在底层筋上面，所有预埋的管道卡具及箱盒等应牢固固定，防止浇捣砼时受振位移，箱盒必须紧贴模板并用粗草纸等杂物浸...
