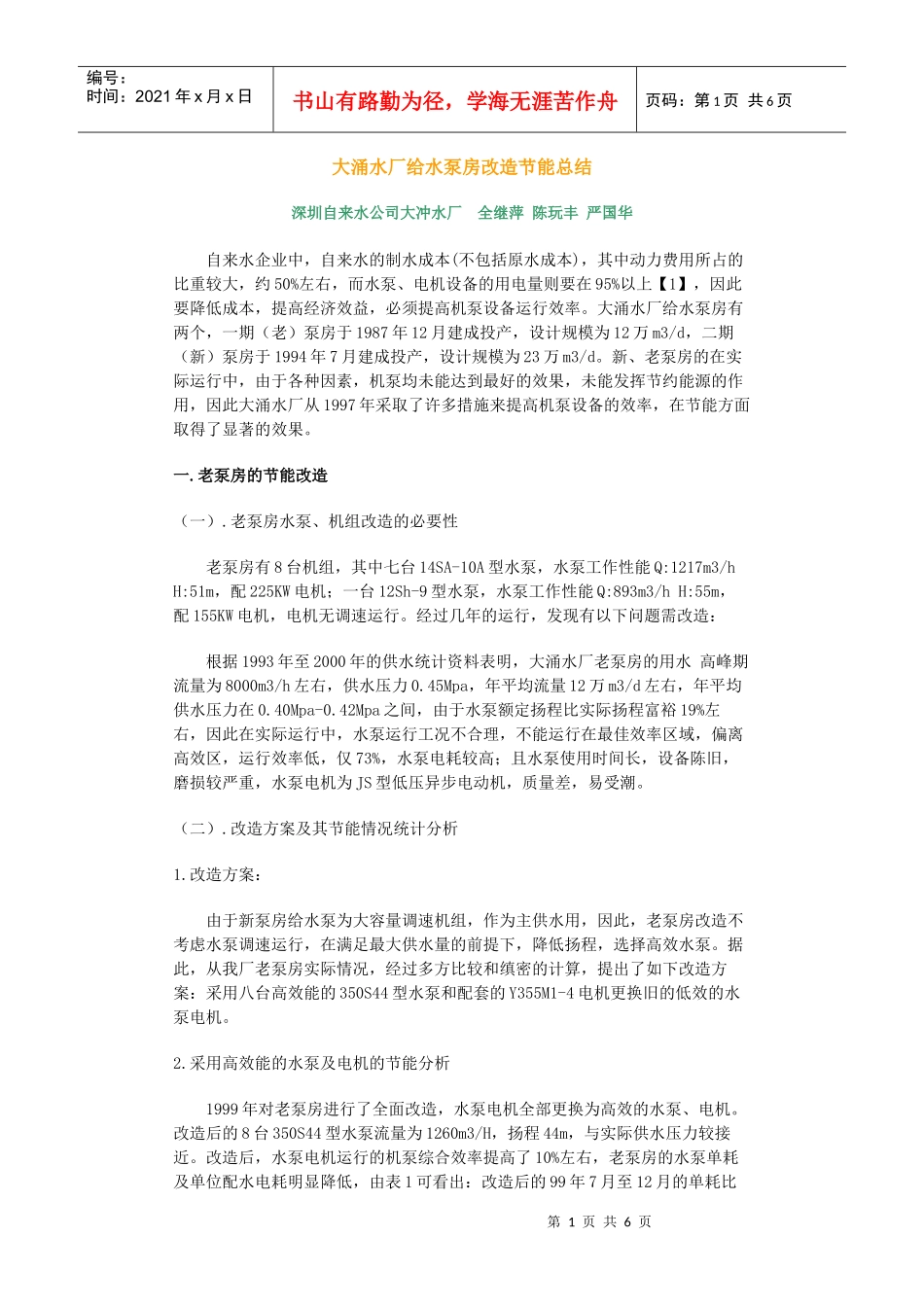

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页大涌水厂给水泵房改造节能总结深圳自来水公司大冲水厂全继萍陈玩丰严国华自来水企业中，自来水的制水成本(不包括原水成本)，其中动力费用所占的比重较大，约50%左右，而水泵、电机设备的用电量则要在95%以上【1】，因此要降低成本，提高经济效益，必须提高机泵设备运行效率。大涌水厂给水泵房有两个，一期（老）泵房于1987年12月建成投产，设计规模为12万m3/d，二期（新）泵房于1994年7月建成投产，设计规模为23万m3/d。新、老泵房的在实际运行中，由于各种因素，机泵均未能达到最好的效果，未能发挥节约能源的作用，因此大涌水厂从1997年采取了许多措施来提高机泵设备的效率，在节能方面取得了显著的效果。一.老泵房的节能改造（一）.老泵房水泵、机组改造的必要性老泵房有8台机组，其中七台14SA-10A型水泵，水泵工作性能Q:1217m3/hH:51m，配225KW电机；一台12Sh-9型水泵，水泵工作性能Q:893m3/hH:55m，配155KW电机，电机无调速运行。经过几年的运行，发现有以下问题需改造：根据1993年至2000年的供水统计资料表明，大涌水厂老泵房的用水高峰期流量为8000m3/h左右，供水压力0.45Mpa，年平均流量12万m3/d左右，年平均供水压力在0.40Mpa-0.42Mpa之间，由于水泵额定扬程比实际扬程富裕19%左右，因此在实际运行中，水泵运行工况不合理，不能运行在最佳效率区域，偏离高效区，运行效率低，仅73%，水泵电耗较高；且水泵使用时间长，设备陈旧，磨损较严重，水泵电机为JS型低压异步电动机，质量差，易受潮。（二）.改造方案及其节能情况统计分析1.改造方案：由于新泵房给水泵为大容量调速机组，作为主供水用，因此，老泵房改造不考虑水泵调速运行，在满足最大供水量的前提下，降低扬程，选择高效水泵。据此，从我厂老泵房实际情况，经过多方比较和缜密的计算，提出了如下改造方案：采用八台高效能的350S44型水泵和配套的Y355M1-4电机更换旧的低效的水泵电机。2.采用高效能的水泵及电机的节能分析1999年对老泵房进行了全面改造，水泵电机全部更换为高效的水泵、电机。改造后的8台350S44型水泵流量为1260m3/H，扬程44m，与实际供水压力较接近。改造后，水泵电机运行的机泵综合效率提高了10%左右，老泵房的水泵单耗及单位配水电耗明显降低，由表1可看出：改造后的99年7月至12月的单耗比第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页改造前的98年同期降低了6.98%。表1.老泵房改造前后的耗能情况统计改造后的节电效果是十分明显的，由厂统计资料表明：运行工况基本相同的1997年及2000年（1998年供水压力低，可比性差），由于泵房改造，改造后2000年平均配水单耗比未改造前有较大幅度的降低（见表2），降低了20%，2000年老泵房配水耗电量为456.17万度，年节约用电量约120.02万度，用电节约率达26.32%，电费价格按0.8元/KWh，折算节约电费约96.02万元；2000年即使与1998年相比，也节约用电量43.98万度，折算节约电费约35.18万元。2000年的供水量小于1997、1998年的供水量，若按1997、1998年的供水量计，其节约的电能会更多。老泵房改造设备投资为一百多万元，其投资可在2-3年收回，可见进行泵房改造对节约电能，提高公司的经济效益有不可低估的作用。表2.老泵房用高效泵替换低效泵的比较老泵房全面改造后，水泵机组综合效率提高了10%左右，供水能力超过原有第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页系统，可以适应高峰和低峰用水量的变化。二.新泵房的节能改造1.新泵房改造的必要性新泵房设计规模23万m3/d，装有5台机组，水泵型号均为28SA-10A，额定流量Q=3600m3/h，额定扬程H=52m，η=92%，N轴=555KW，配套电机型号为4台调速YR630-8/1180，一台定速Y630-8/1180，额定电压10KV，电流45.2A，额定功率P=630KW，四台调速运行，一台定速运行。经过几年运行，发现存在下列问题：根据统计资料，新泵房投产至今年平均压力在0.27-0.46MPa之间，近3年供水压力平均为0.41MPa，水泵额定扬程与供水压力相差较大，富裕2...
