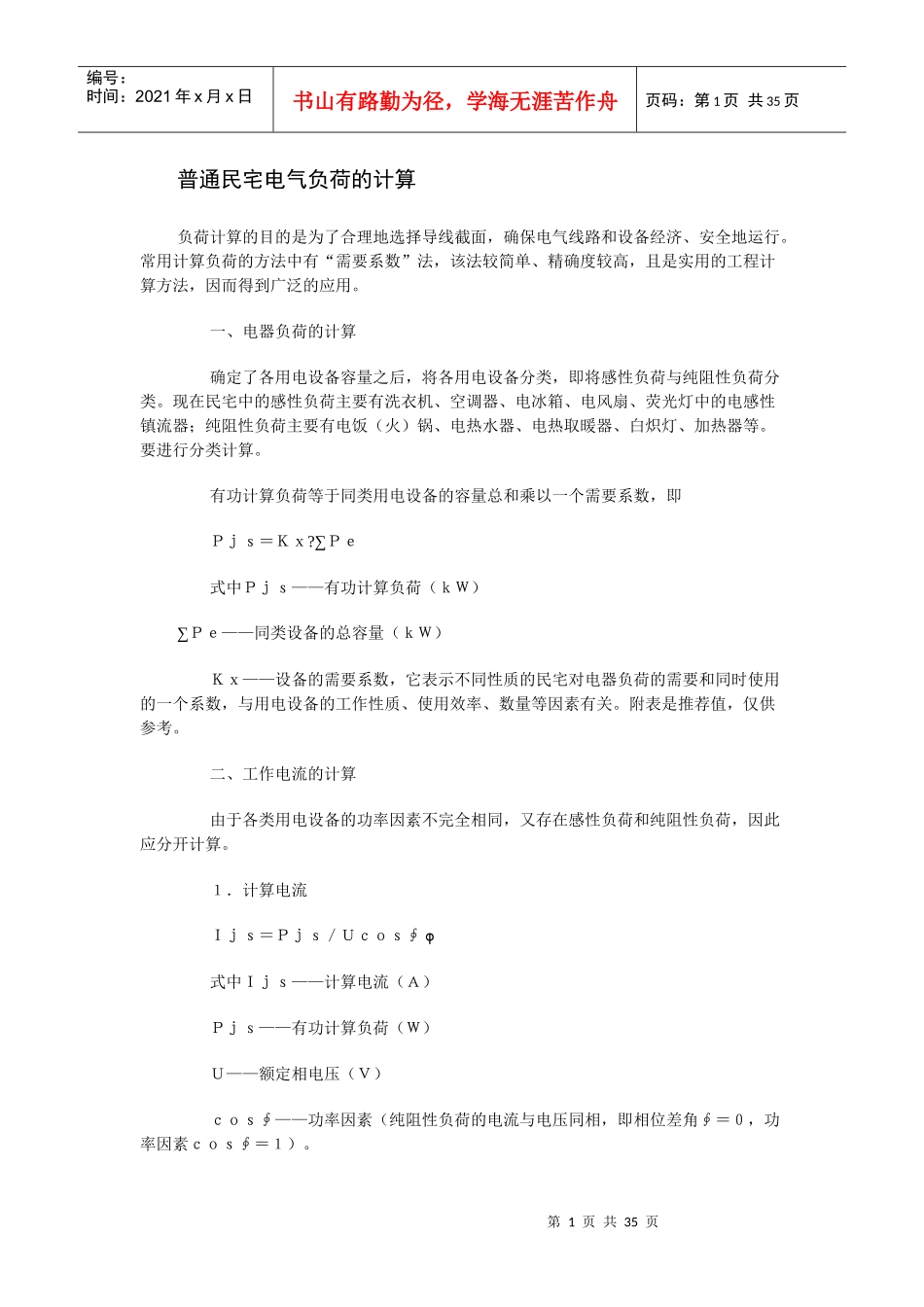

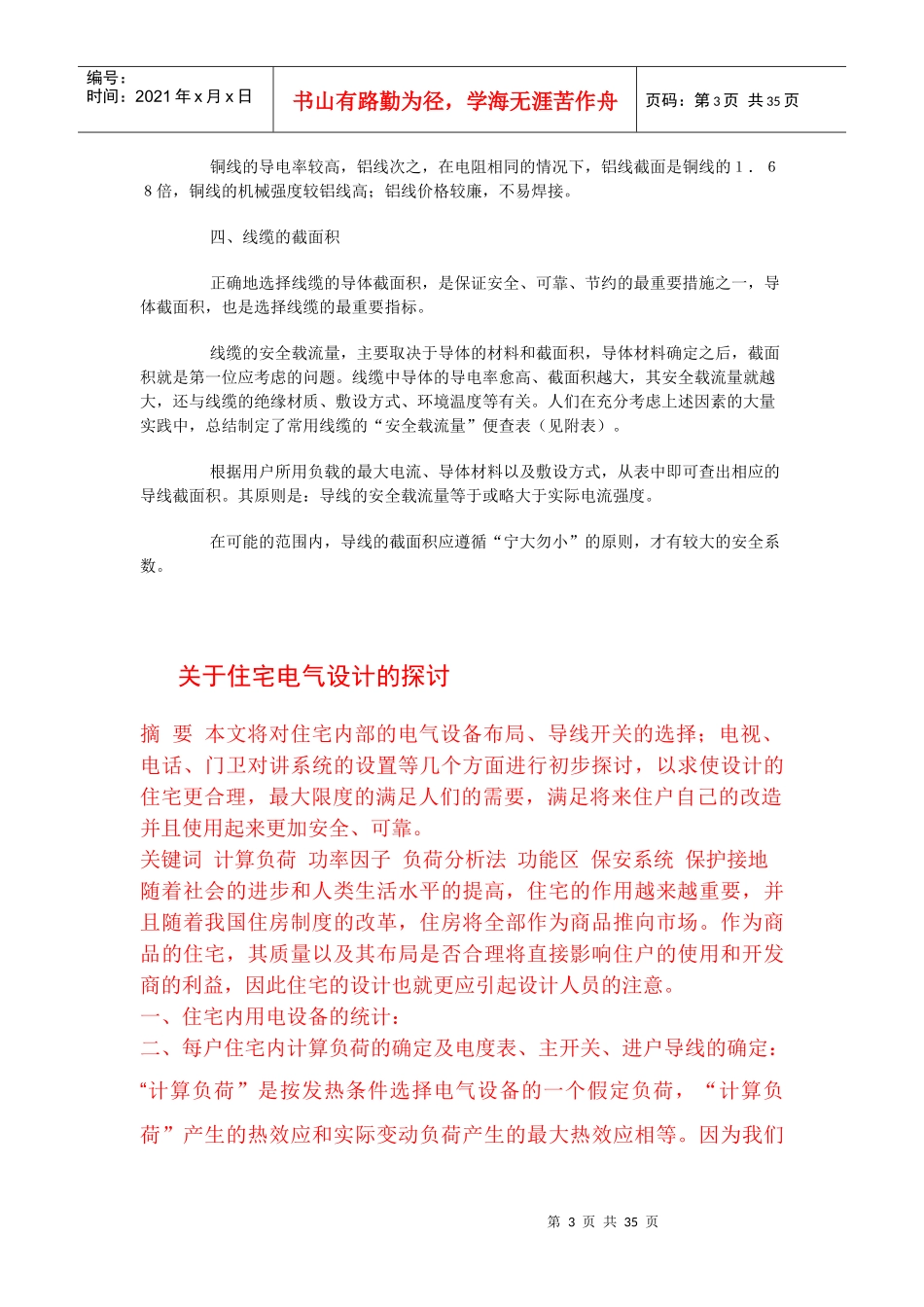

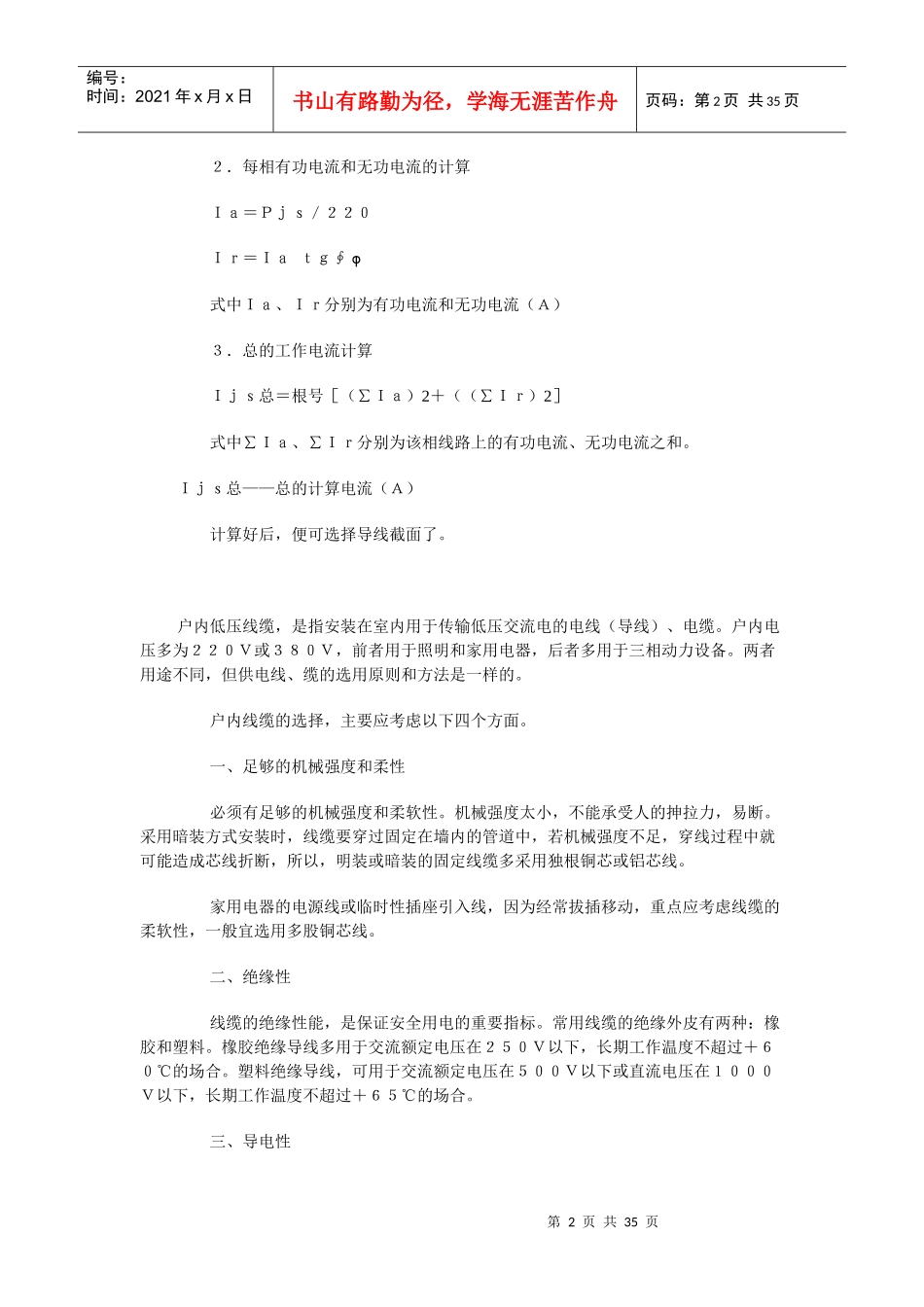

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页普通民宅电气负荷的计算负荷计算的目的是为了合理地选择导线截面，确保电气线路和设备经济、安全地运行。常用计算负荷的方法中有“需要系数”法，该法较简单、精确度较高，且是实用的工程计算方法，因而得到广泛的应用。一、电器负荷的计算确定了各用电设备容量之后，将各用电设备分类，即将感性负荷与纯阻性负荷分类。现在民宅中的感性负荷主要有洗衣机、空调器、电冰箱、电风扇、荧光灯中的电感性镇流器；纯阻性负荷主要有电饭（火）锅、电热水器、电热取暖器、白炽灯、加热器等。要进行分类计算。有功计算负荷等于同类用电设备的容量总和乘以一个需要系数，即Ｐｊｓ＝Ｋｘ?∑Ｐｅ式中Ｐｊｓ——有功计算负荷（ｋＷ）∑Ｐｅ——同类设备的总容量（ｋＷ）Ｋｘ——设备的需要系数，它表示不同性质的民宅对电器负荷的需要和同时使用的一个系数，与用电设备的工作性质、使用效率、数量等因素有关。附表是推荐值，仅供参考。二、工作电流的计算由于各类用电设备的功率因素不完全相同，又存在感性负荷和纯阻性负荷，因此应分开计算。１．计算电流Ｉｊｓ＝Ｐｊｓ／Ｕｃｏｓ∮式中Ｉｊｓ——计算电流（Ａ）Ｐｊｓ——有功计算负荷（Ｗ）Ｕ——额定相电压（Ｖ）ｃｏｓ∮——功率因素（纯阻性负荷的电流与电压同相，即相位差角∮＝０，功率因素ｃｏｓ∮＝１）。第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页２．每相有功电流和无功电流的计算Ｉａ＝Ｐｊｓ／２２０Ｉｒ＝Ｉａｔｇ∮式中Ｉａ、Ｉｒ分别为有功电流和无功电流（Ａ）３．总的工作电流计算Ｉｊｓ总＝根号［（∑Ｉａ）2＋（（∑Ｉｒ）2］式中∑Ｉａ、∑Ｉｒ分别为该相线路上的有功电流、无功电流之和。Ｉｊｓ总——总的计算电流（Ａ）计算好后，便可选择导线截面了。户内低压线缆，是指安装在室内用于传输低压交流电的电线（导线）、电缆。户内电压多为２２０Ｖ或３８０Ｖ，前者用于照明和家用电器，后者多用于三相动力设备。两者用途不同，但供电线、缆的选用原则和方法是一样的。户内线缆的选择，主要应考虑以下四个方面。一、足够的机械强度和柔性必须有足够的机械强度和柔软性。机械强度太小，不能承受人的抻拉力，易断。采用暗装方式安装时，线缆要穿过固定在墙内的管道中，若机械强度不足，穿线过程中就可能造成芯线折断，所以，明装或暗装的固定线缆多采用独根铜芯或铝芯线。家用电器的电源线或临时性插座引入线，因为经常拔插移动，重点应考虑线缆的柔软性，一般宜选用多股铜芯线。二、绝缘性线缆的绝缘性能，是保证安全用电的重要指标。常用线缆的绝缘外皮有两种：橡胶和塑料。橡胶绝缘导线多用于交流额定电压在２５０Ｖ以下，长期工作温度不超过＋６０℃的场合。塑料绝缘导线，可用于交流额定电压在５００Ｖ以下或直流电压在１０００Ｖ以下，长期工作温度不超过＋６５℃的场合。三、导电性第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页铜线的导电率较高，铝线次之，在电阻相同的情况下，铝线截面是铜线的１．６８倍，铜线的机械强度较铝线高；铝线价格较廉，不易焊接。四、线缆的截面积正确地选择线缆的导体截面积，是保证安全、可靠、节约的最重要措施之一，导体截面积，也是选择线缆的最重要指标。线缆的安全载流量，主要取决于导体的材料和截面积，导体材料确定之后，截面积就是第一位应考虑的问题。线缆中导体的导电率愈高、截面积越大，其安全载流量就越大，还与线缆的绝缘材质、敷设方式、环境温度等有关。人们在充分考虑上述因素的大量实践中，总结制定了常用线缆的“安全载流量”便查表（见附表）。根据用户所用负载的最大电流、导体材料以及敷设方式，从表中即可查出相应的导线截面积。其原则是：导线的安全载流量等于或略大于实际电流强度。在可能的范围内，导线的截面积应遵循“宁大勿小”的原则，才有较大的安全系数。关于住宅电气设计的探讨摘要本文将对住宅内部的电气设备布局、导线开关的选择；电视、电...
