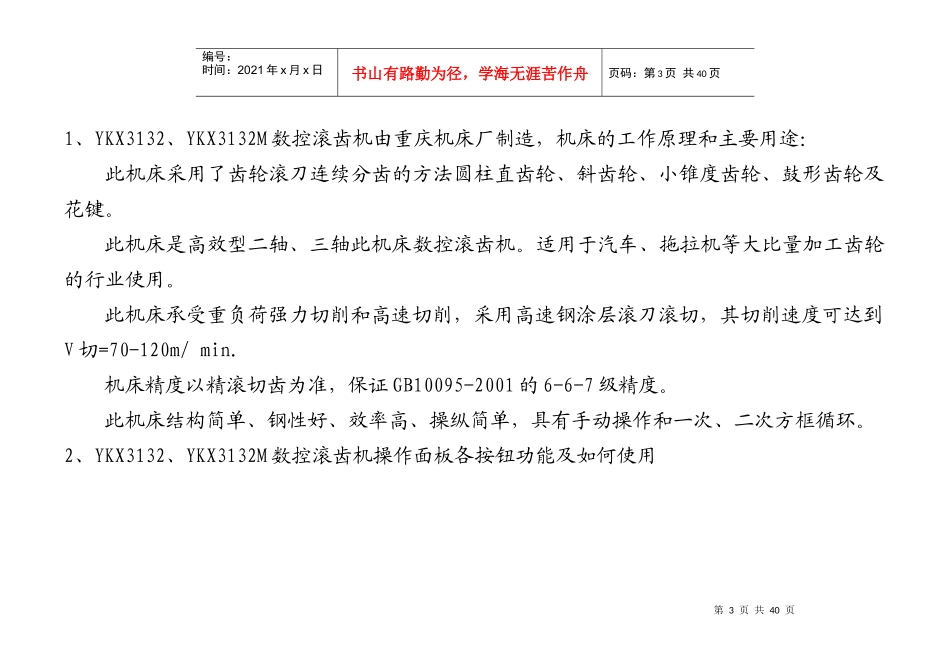

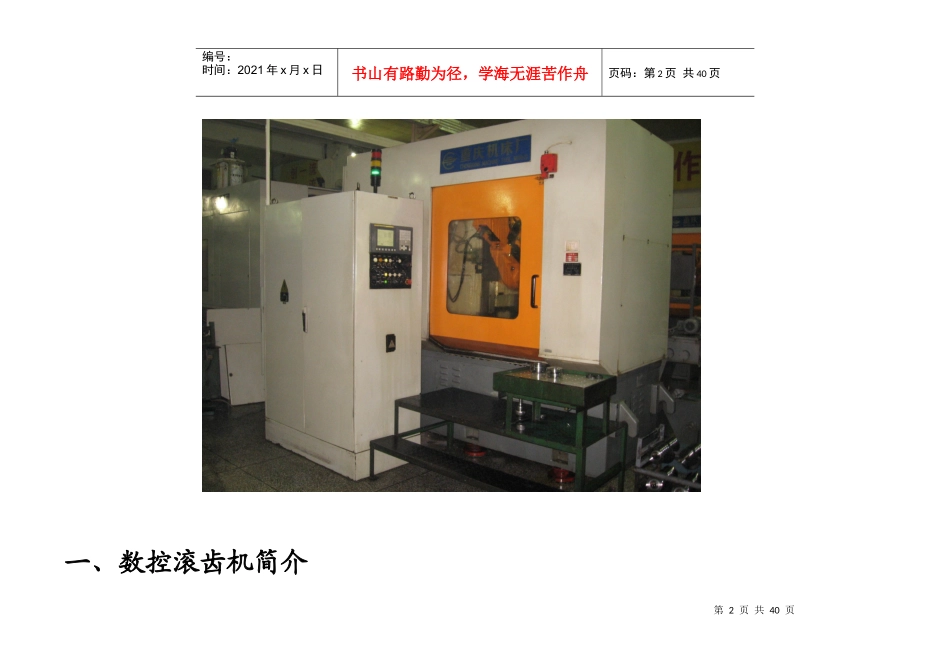

第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页YKX3132、YKX3132M数控滚齿工培训教材第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页一、数控滚齿机简介第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页1、YKX3132、YKX3132M数控滚齿机由重庆机床厂制造，机床的工作原理和主要用途：此机床采用了齿轮滚刀连续分齿的方法圆柱直齿轮、斜齿轮、小锥度齿轮、鼓形齿轮及花键。此机床是高效型二轴、三轴此机床数控滚齿机。适用于汽车、拖拉机等大比量加工齿轮的行业使用。此机床承受重负荷强力切削和高速切削，采用高速钢涂层滚刀滚切，其切削速度可达到V切=70-120m/min.机床精度以精滚切齿为准，保证GB10095-2001的6-6-7级精度。此机床结构简单、钢性好、效率高、操纵简单，具有手动操作和一次、二次方框循环。2、YKX3132、YKX3132M数控滚齿机操作面板各按钮功能及如何使用第4页共40页第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共40页；EDIT（或编辑）AUTO：自动MDI：手动数据输入；第5页共40页第4页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共40页HNDL：手轮；JOG：手动；ZRN：机床回原点手动手轮进给倍率开关“X10”“X100”3、数控滚齿机各指令功能及使用YKX3132数控滚齿机各指令功能及使用：M03主电机起动M54向前窜刀M05主电机停止M10冲屑开M11冲屑关M07冷却开M56窜刀停止M09冷却关M02程序结束M52外支加上升M50工件夹紧；M53外支架下降M51工件放松第6页共40页第5页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共40页YKX3132M数控滚齿机各指令功能及使用：M03主轴起动M20外支架下降M05主轴停止M21外支加上升M07冷却开M26冲屑开M09冷却关M27冲屑关M10工件夹紧；M89排屑开M11工件放松;M89排屑关M33向后窜刀闭M32向前窜刀M35窜刀停止M34自动窜刀M02程序结束4、如何按工艺参数及设备参数正确编制工件加工程序例：某一工件为圆柱斜齿轮，单件产品加工，产品高度50mm;齿数为40齿；机床转速要求第7页共40页第6页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共40页320r／min;刀具头数为K=2头，以1.5mm／r进给量加工；切削方式为顺铣。使用液压夹具。程序中已知：加工起点：X轴起点为150mm,Z下轴起点为200mm;加工终点X轴为80mm,以F400速度趋近于工件；Z轴加工终点按产品高度要求计算，串刀时间设置为每一循环后串刀10秒。按以上要求计算并编制完整程序，（注：程序号可自行设置,各指令及功能需加入适当位置）此例没有给出模数、齿形角、螺旋角、变位系数等参数。文档内容有些地方还有错误，但不多。解：已知:由单件产品高度为50mm,采用顺铣加工方法且Z轴起点为200mm可得Z轴加工终点为Z上=200+50=250mm,并由题意计算出F=320*2*1.5／40=24,该工件完整程序编辑如下：第8页共40页第7页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共40页YKX3132数控滚齿机程序编辑O****G98；M53；M50；M03S320；M07；G00X150；G00Z200；G01X80.0F400；G01Z250.0F24;G00X150；第9页共40页第8页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共40页G00Z200；M9;M5;M52;M51;M54;G4X10;M56;M025、如何正确安装滚刀安装刀杆：选择平整的滚刀垫片，检查串刀行程位置和工件中心将滚刀对中安装，安装刀杆拖柄时应注意两端的卡环不能和端盖磨擦，两端要留间隙;6、如何正确校调滚刀轴台跳动调整可调垫，将最低点稍稍扭紧，高点旋松，校至0.01mm之内为好，注意可调垫不能过份扭紧，且每次换刀进行重新安装刀具时须将可调垫上的螺帽旋松，以保证其平行度。第10页共40页第9页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共40页7、如何正确安装滚刀刀杆将刀杆安装锥孔和锥度部擦拭干净并检查无磕碰高点后，将刀杆装入锥孔，再用螺杆旋紧，刀杆不能旋得过紧。8...
