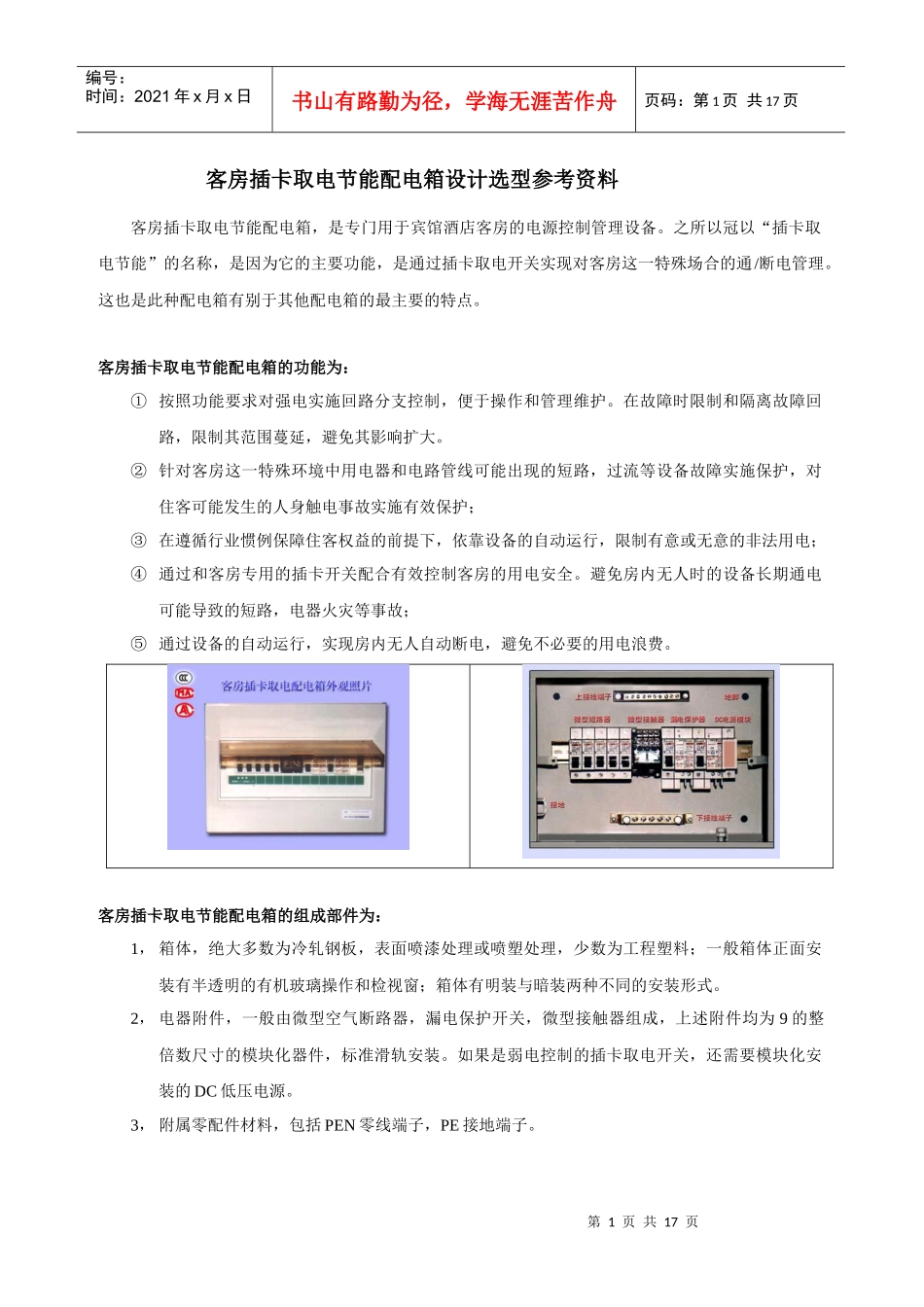

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页客房插卡取电节能配电箱设计选型参考资料客房插卡取电节能配电箱，是专门用于宾馆酒店客房的电源控制管理设备。之所以冠以“插卡取电节能”的名称，是因为它的主要功能，是通过插卡取电开关实现对客房这一特殊场合的通/断电管理。这也是此种配电箱有别于其他配电箱的最主要的特点。客房插卡取电节能配电箱的功能为：①按照功能要求对强电实施回路分支控制，便于操作和管理维护。在故障时限制和隔离故障回路，限制其范围蔓延，避免其影响扩大。②针对客房这一特殊环境中用电器和电路管线可能出现的短路，过流等设备故障实施保护，对住客可能发生的人身触电事故实施有效保护；③在遵循行业惯例保障住客权益的前提下，依靠设备的自动运行，限制有意或无意的非法用电；④通过和客房专用的插卡开关配合有效控制客房的用电安全。避免房内无人时的设备长期通电可能导致的短路，电器火灾等事故；⑤通过设备的自动运行，实现房内无人自动断电，避免不必要的用电浪费。客房插卡取电节能配电箱的组成部件为：1，箱体，绝大多数为冷轧钢板，表面喷漆处理或喷塑处理，少数为工程塑料；一般箱体正面安装有半透明的有机玻璃操作和检视窗；箱体有明装与暗装两种不同的安装形式。2，电器附件，一般由微型空气断路器，漏电保护开关，微型接触器组成，上述附件均为9的整倍数尺寸的模块化器件，标准滑轨安装。如果是弱电控制的插卡取电开关，还需要模块化安装的DC低压电源。3，附属零配件材料，包括PEN零线端子，PE接地端子。第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页客房插卡取电节能配电箱在设计选型前需要了解掌握的情况：需要了解投资方的如下要求和意向：1，需要实现哪些电器控制功能。一般常规的照明，如床灯，房灯，廊灯，落地灯，台灯，卫生间照明，门铃/勿扰，请即清理等功能都由集控板这个主要的回路来控制。需要特别了解的是，除了这些还有否如下比较特殊的设置，如：房间的空调是否为功率在1KW以上的分体窗机（需要单独设置回路）？房间内是否设置电热水器和电冰箱这样较大功率的用电器（需要单独设置回路）？卫生间是否设置电加热淋浴器（需要单独设置回路）？2，投资方所希望达到的设备档次水平和投资额的大小。●同规格，不同厂家牌号的电器附件价格悬殊，比如断路器这一项，进口或合资名牌如LG，ABB，奇胜，施耐德的成本造价，是国内品牌如得力西,人民,正泰的2倍以上；按照相关规程规定，不论何种牌号，配电箱内的主要元器件应为“CCC”认证产品；●同规格的电器附件有不同功能的型号区别，如一般民用普及型断路器没有电压保护功能，而具备电压保护功能的DPN型断路器，是普通型号价格的3倍；漏电保护开关有电子型和电磁型区别，而性能较好的电磁型价格是电子型的2倍；●如果打算选择直流低压型插卡取电开关，订购配电箱时，必须向厂家提出提供DC低压电源模块，其成本比普通强电型约增加100元。同时还要落实低压型插卡取电开关的供应厂家。●根据箱体材质和附属零配件材料的不同，有普通型与高档加强型的区别，如本公司同规格的客房插卡取电节能配电箱，就有DL-X-P（普通型）和DL-X-G（高档加强型）的区别。前者的箱体材料为0.5mm冷板喷塑；高档加强型为1.0mm冷板喷塑。同规格的配电箱两者价格差距约100元.。●如果一味贪图价格便宜，选用在箱内卧装的价格低廉的继电器，代替滑轨化模块安装的进口OMRON/40A微型接触器，则不但安装检修十分不方便，还可能因为该器件在长期承受大电流和频繁分断动作的情况下，带来经常的故障。如何考虑你所需要的客房插卡取电节能配电箱的具体回路：按照宾馆酒店客房约定俗成的行业惯例，和相关规程标准的规范要求，客房配电箱的回路设置常做如下考虑：回路名称负荷量控制特点第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页房间总开关常规为3-4KVA有特殊电加热设备的酌增接通/关闭整个客房总电源；16A/20A单极断路器+漏电保护开关控制（如打算在分支回路设...
