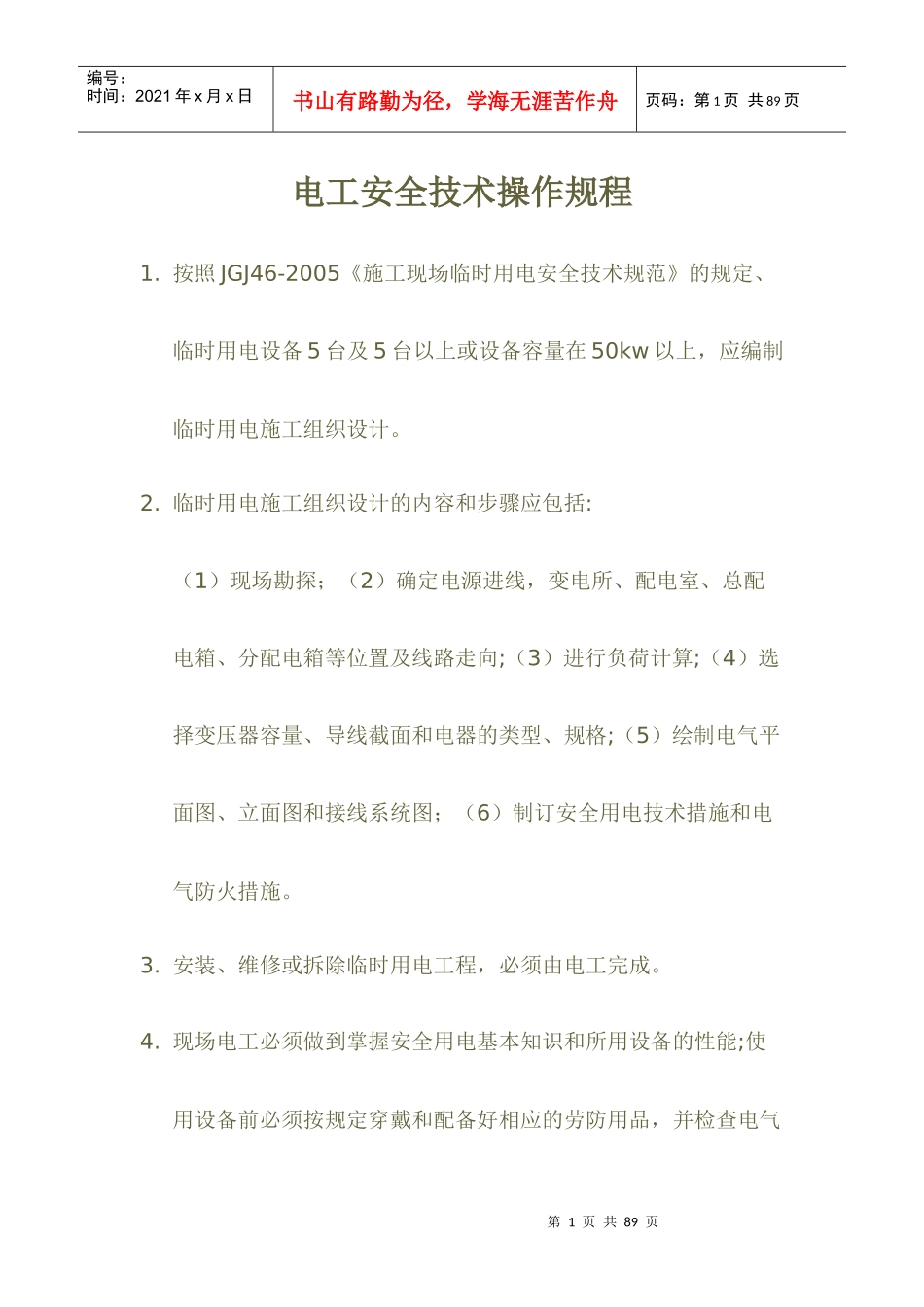

第1页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共89页电工安全技术操作规程1.按照JGJ46-2005《施工现场临时用电安全技术规范》的规定、临时用电设备5台及5台以上或设备容量在50kw以上，应编制临时用电施工组织设计。2.临时用电施工组织设计的内容和步骤应包括:（1）现场勘探；（2）确定电源进线，变电所、配电室、总配电箱、分配电箱等位置及线路走向;（3）进行负荷计算;（4）选择变压器容量、导线截面和电器的类型、规格;（5）绘制电气平面图、立面图和接线系统图；（6）制订安全用电技术措施和电气防火措施。3.安装、维修或拆除临时用电工程，必须由电工完成。4.现场电工必须做到掌握安全用电基本知识和所用设备的性能;使用设备前必须按规定穿戴和配备好相应的劳防用品，并检查电气第2页共89页第1页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共89页装置和保护设施是否完好。严禁带病作业;停用设备必须拉闸断电锁好开关箱;负责保护所用设备的负荷线、保护零线和开关箱，发现问题及时报告解决，搬运或移动用电，设备必须经电工切断电源并作妥善处理后进行。5.施工现场临时用电必须建立安全技术档案，其内容应包括:（1）临时用电施工组织设计的全部资料;（2）安全技术交底资料;（3）临时用电工程检查验收表;（4）电气设备的试、检验凭单和调试记录;（5）接地电阻测定记录表;（6）定期检查（复）表；（7）电工维修工作记录。6.在施工现场专用的中性点直接接地的电力线路中必须采用TN--S接零保护系统。第3页共89页第2页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共89页7.电气设备的金属外壳必须与专用保护零线连接。专用保护零线(简称保护零线)应由工作接地线、配电室的零线或第一级漏电保护器电源侧的零线引出。8.当施工现场与外电线路共用同一个供电系统时，电气设备应根据当地的要求作保护接零，或作保护接地。不得一部分设备作保护接零，另一部分设备作保护接地。9.作防雷接地的电气设备，必须同时重复接地。同一台电气设备的重复系统与防雷接地可使用同一接地体，接地电阻应符合重复接地电阻值的要求。10.保护零线不得装设开关或熔断器，并应单独敷设，不作它用。重复接地线应与保护零线相连接。11.保护零线的统一标志绿/黄双色线，在任何情况下不准使用绿/黄双色线作负荷线。第4页共89页第3页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共89页12.正常情况下，下列电气设备不带电的外露导电部分，应作保护接零。（1）电机、变压器、电器、照明器具、手持电动工具的金属外壳;（2）电气设备传动装置的金属部件;（3）配电屏与控制屏的金属框架:（4）室内、外配电装置的金属框架及靠近带电部分的金属围栏和金属门、起重机轨道;13.保护零线除必须在配电室或总配电箱处作重复接地线，还必须在配电线路的中间和末端处做重复接地。14.电力变压器或发动机的工作接地电阻值不得大于4Ω。15.保护零线每一重复接地装置的接地电阻值应不大于10Ω。16.施工现场所有用电设备，除作保持接零外，必须在设备负荷的首端处设置漏电保护装置。第5页共89页第4页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共89页17.施工现场内的起重机，井字架及龙门架等机械设备，若在相邻建筑物、构筑物的防雷装置的保护范围以为，则应安装防雷装置。施工现场内机械设备需安装防雷装置的规定：地区平均雷爆日（天）机械设备高度（m）<15>50>15<40>32>40<60>20或最高机械设备上的避雷针，其保护范围按60度计算能够保护其它设备，且最后退出现场，则其它设备可不设避雷装置。18.电缆干线应采用埋地线或架空敷设，严禁沿地面明设，电缆在室外直接埋地的深度应不小于0.6m，并应在电缆上下各均匀铺设不小于50mm厚的细砂，然后覆盖砖等硬质保护层。19.电缆接头应牢固可靠，并应做绝缘包扎，保持绝缘强度，不得承受张力。第6页共89页第5页共89页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共89页20.在高层建筑的临时电缆配电须采用电...
