塑料制品基本知识讲义VIP免费

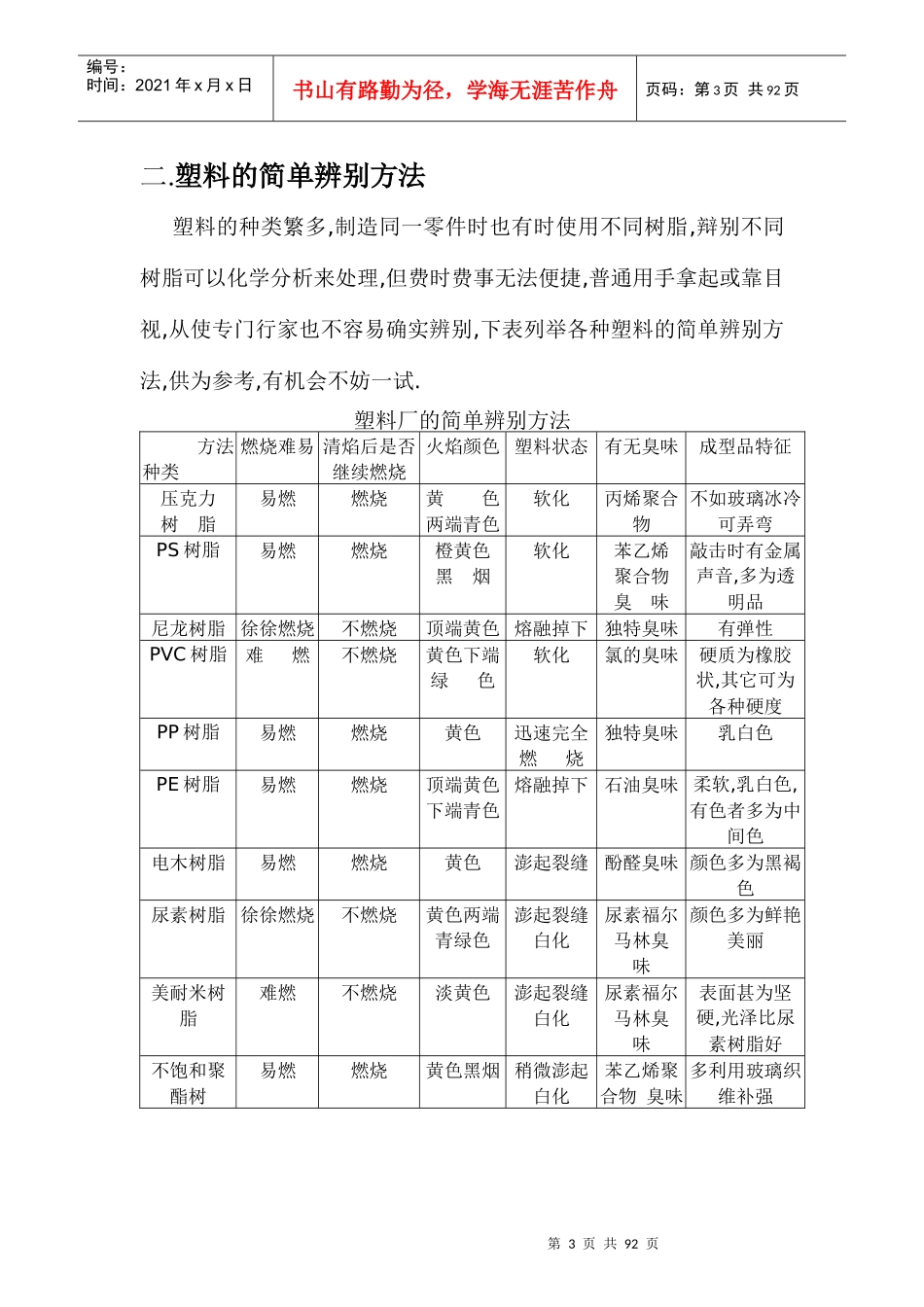

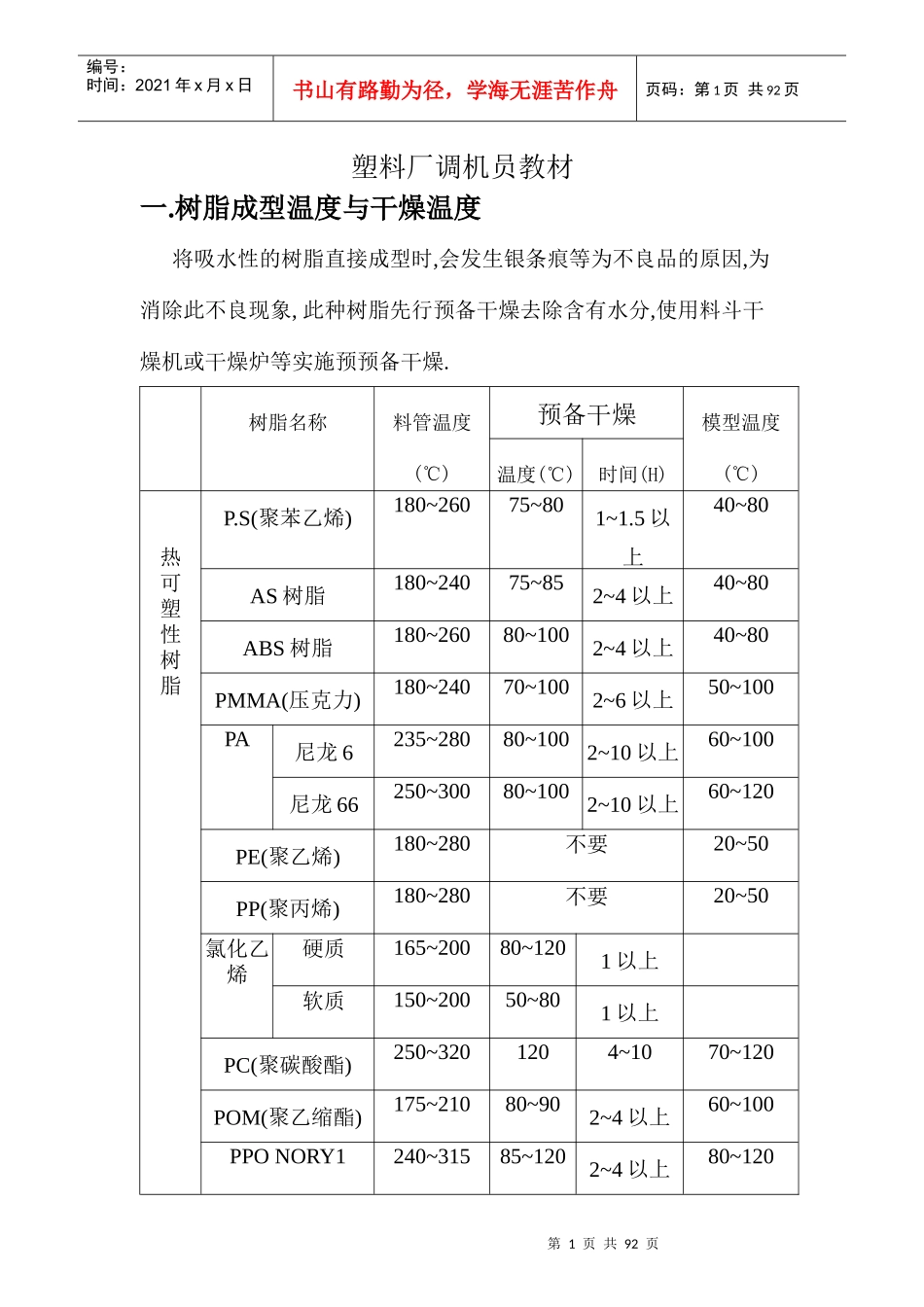

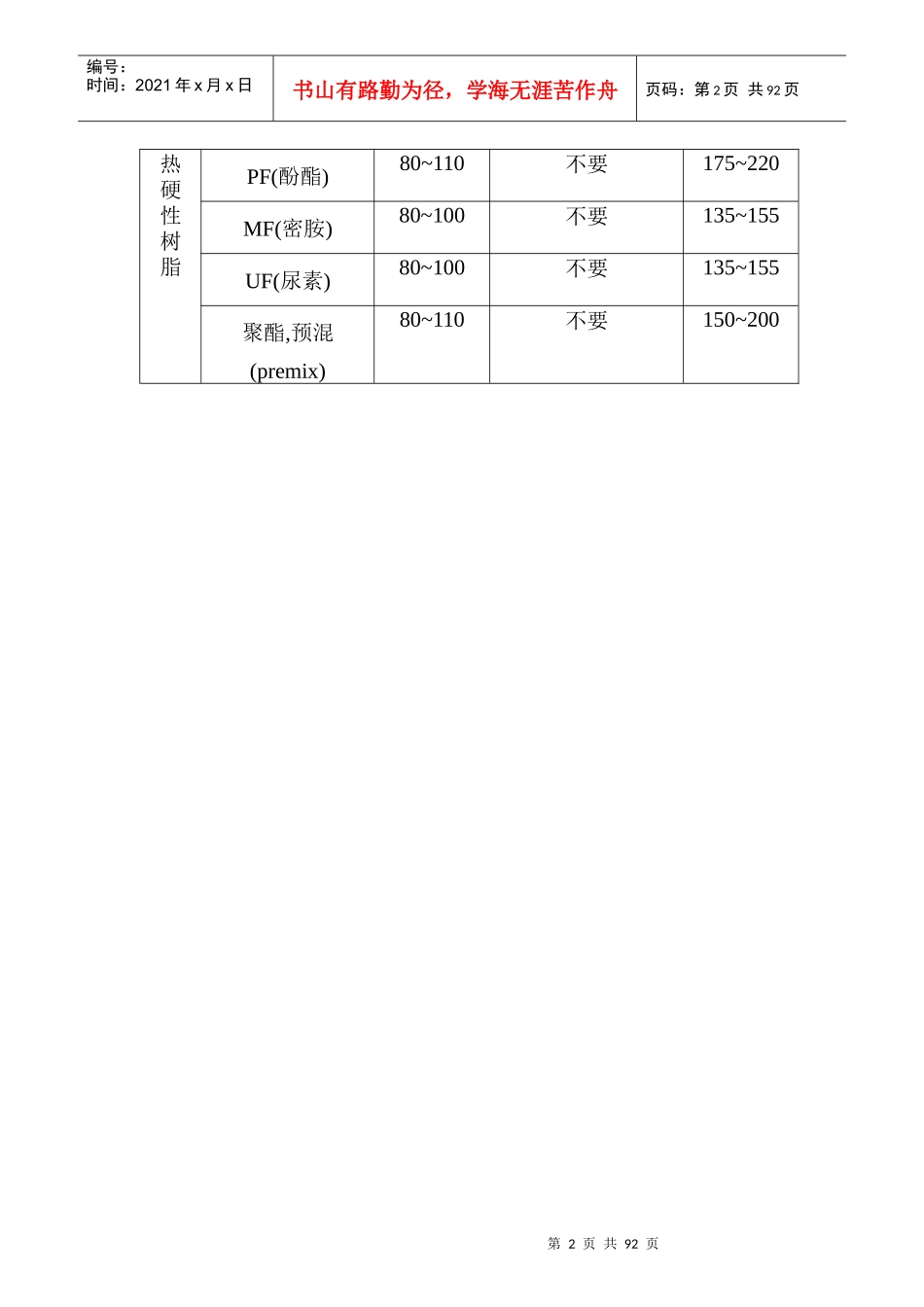

第1页共92页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共92页塑料厂调机员教材一.树脂成型温度与干燥温度将吸水性的树脂直接成型时,会发生银条痕等为不良品的原因,为消除此不良现象,此种树脂先行预备干燥去除含有水分,使用料斗干燥机或干燥炉等实施预预备干燥.树脂名称料管温度(℃)预备干燥模型温度(℃)温度(℃)时间(H)热可塑性树脂P.S(聚苯乙烯)180~26075~801~1.5以上40~80AS树脂180~24075~852~4以上40~80ABS树脂180~26080~1002~4以上40~80PMMA(压克力)180~24070~1002~6以上50~100PA尼龙6235~28080~1002~10以上60~100尼龙66250~30080~1002~10以上60~120PE(聚乙烯)180~280不要20~50PP(聚丙烯)180~280不要20~50氯化乙烯硬质165~20080~1201以上软质150~20050~801以上PC(聚碳酸酯)250~3201204~1070~120POM(聚乙缩酯)175~21080~902~4以上60~100PPONORY1240~31585~1202~4以上80~120第2页共92页第1页共92页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共92页热硬性树脂PF(酚酯)80~110不要175~220MF(密胺)80~100不要135~155UF(尿素)80~100不要135~155聚酯,预混(premix)80~110不要150~200第3页共92页第2页共92页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共92页二.塑料的简单辨别方法塑料的种类繁多,制造同一零件时也有时使用不同树脂,辩别不同树脂可以化学分析来处理,但费时费事无法便捷,普通用手拿起或靠目视,从使专门行家也不容易确实辨别,下表列举各种塑料的简单辨别方法,供为参考,有机会不妨一试.塑料厂的简单辨别方法方法种类燃烧难易清焰后是否继续燃烧火焰颜色塑料状态有无臭味成型品特征压克力树脂易燃燃烧黄色两端青色软化丙烯聚合物不如玻璃冰冷可弄弯PS树脂易燃燃烧橙黄色黑烟软化苯乙烯聚合物臭味敲击时有金属声音,多为透明品尼龙树脂徐徐燃烧不燃烧顶端黄色熔融掉下独特臭味有弹性PVC树脂难燃不燃烧黄色下端绿色软化氯的臭味硬质为橡胶状,其它可为各种硬度PP树脂易燃燃烧黄色迅速完全燃烧独特臭味乳白色PE树脂易燃燃烧顶端黄色下端青色熔融掉下石油臭味柔软,乳白色,有色者多为中间色电木树脂易燃燃烧黄色澎起裂缝酚醛臭味颜色多为黑褐色尿素树脂徐徐燃烧不燃烧黄色两端青绿色澎起裂缝白化尿素福尔马林臭味颜色多为鲜艳美丽美耐米树脂难燃不燃烧淡黄色澎起裂缝白化尿素福尔马林臭味表面甚为坚硬,光泽比尿素树脂好不饱和聚酯树易燃燃烧黄色黑烟稍微澎起白化苯乙烯聚合物臭味多利用玻璃织维补强第4页共92页第3页共92页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共92页短缺射出(对策)不良试样例成型机成型条件模型材料未填充部(SHOPSHOT)增加机械的射出容量增加材料供给量增加射出压力提高树脂温度,增加流动性加快射出速度减低喷嘴部阻抗,减少压力,加大射嘴改良浇口平衡改善排气不足扩大浇口、流道、主流道断面积提高模型温度消除冷碴(ColdSlag)增加制品厚度改用本身流动性硬佳的树脂溢出树脂从模型的结合面(Parting)流出,附者在制品一部分的现象,特别在古旧模型容易发生.树脂的流动性大模型繁束力不足树脂的供给量过大模型不良,分型面面压不足不良试样例成型机成型条件模型材料第5页共92页第4页共92页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共92页溢出(FLASH)降低射出压力减低射出速度降低树脂温度缩短射出压力保持时间增加模型紧束力减少材料供给量对准模型型心允分保留分型面接触面缩小模腔的投影面积提高成型时的树脂黏度凹痕在成型品表面产生的洼坑,称为凹痕(Indentation)因为冷却时的体积收缩,在成型品加厚部容易产生凹痕因成型品加厚部的中心徐缓冷却,体积收缩提早发生,树脂往外侧方向被拉拽全体积的收缩提高集中于中心部,结果产生空隙,此现象在不容易冷却处表面发生时变成洼坑,此称为凹痕,收缩关系于材料温度及被压缩性,一般压力降低,收缩率增大.凹痕树脂的流动性不足,供给量不足,保压时间不足,树脂温度过高.树脂的流动阻力大模型的冷却不均匀制品有加厚部树脂的收缩...
