数控加工走刀路线图卡VIP免费

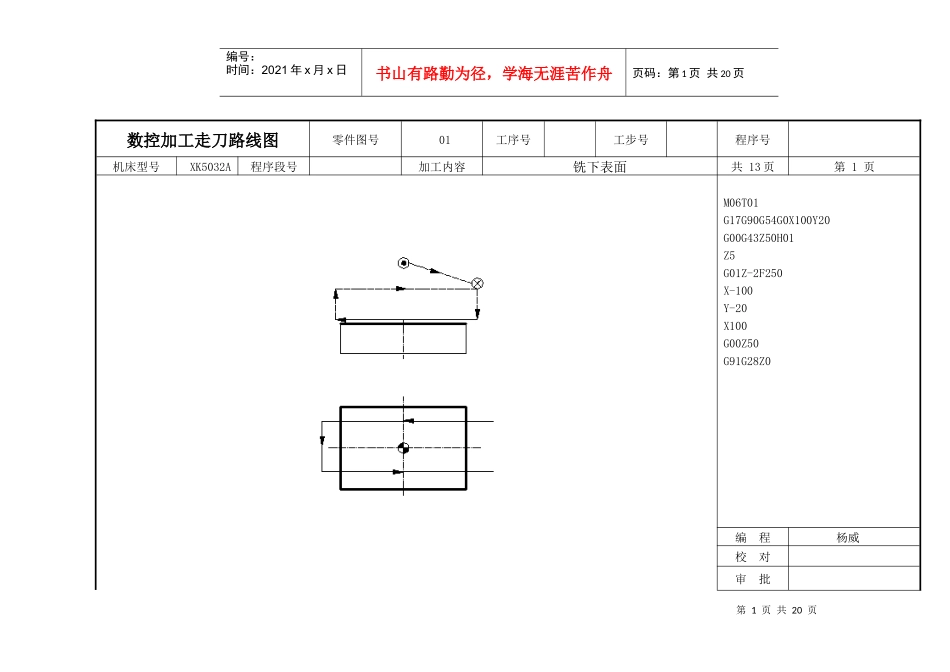

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页数控加工走刀路线图零件图号01工序号工步号程序号机床型号XK5032A程序段号加工内容铣下表面共13页第1页M06T01G17G90G54G0X100Y20G00G43Z50H01Z5G01Z-2F250X-100Y-20X100G00Z50G91G28Z0编程杨威校对审批第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页符号含义编程原点循环点换刀点快速走刀方向进给走刀方向数控加工走刀路线图零件图号01工序号工步号程序号机床型号XK5032A程序段号加工内容铣下端毛坯外形共13页第2页M06T02G17G90G54G00X0Z100G00G42X59D02Y39G43Z5H02Z0G01Z-20F200X-59Y-39X59Y59G00G40X0Z100G91G28Z0第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页编程杨威校对审批符号含义编程原点循环点换刀点快速走刀方向进给走刀方向数控加工走刀路线图零件图号01工序号工步号程序号第4页共20页第3页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共20页机床型号XK5032A程序段号加工内容铣底槽共13页第3页G17G90G54X0Y0Z100G00G42X0D02X-29Y-29G00G43Z10H02Z1G02X-49Y-9R20G01Z-4F200Y9G02X-29Y29R20G01X29G02X49Y9R20G01Y-9G02X29Y-29R20G01X-29G02X-49Y-9R20G00G40X0Z50G91G28Z0编程杨威校对审批第5页共20页第4页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共20页符号含义编程原点循环点换刀点快速走刀方向进给走刀方向数控加工走刀路线图零件图号01工序号工步号程序号机床型号XK5032A程序段号加工内容铣上表面共13页第4页M06T01G17G90G54G0X100Y20G00G43Z50H01Z5G01Z-2F250X-100Y-20X100G00Z50G91G28Z0第6页共20页第5页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共20页编程杨威校对审批符号含义编程原点循环点换刀点快速走刀方向进给走刀方向第7页共20页第6页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共20页数控加工走刀路线图零件图号01工序号工步号程序号机床型号XK5032A程序段号加工内容铣上端毛坯外形共13页第5页M06T02G17G90G54G00X0Z100G00G42X59D02Y39G43Z5H02Z0G01Z-13F200X-59Y-39X59Y59G00G40X0Z100G91G28Z0编程杨威校对审批第8页共20页第7页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共20页符号含义编程原点循环点换刀点快速走刀方向进给走刀方向数控加工走刀路线图零件图号01工序号工步号程序号机床型号XK5032A程序段号加工内容铣椭圆共13页第6页G17G90G54X0Y80Z100G00G43Z30H02Z2G41X70Y70D02G01Z-19F200#103=360WHILE#103GE0#104=59*COS[#103]#105=39*SIN[#103]G01X#104Y#105#103=#103-1ENDWZ100G00G40X0Y0G91G28Z0第9页共20页第8页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共20页编程杨威校对审批符号含义编程原点循环点换刀点快速走刀方向进给走刀方向数控加工走刀路线图零件图号01工序号工步号程序号第10页共20页第9页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共20页机床型号XK5032A程序段号加工内容铣右端台阶面共13页第7页M06T03G17G90G54G00X100G0G43Z50H03G01Z-5F200M98P1000G01Z-8M98P1000G01Z-11M98P1000G01Z-14M98P1000G00Z50G91G28Z0%1000G01X49Y-60Y60X29Y-60G00Z50M99编程杨威校对审批第11页共20页第10页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共20页符号含义编程原点循环点换刀点快速走刀方向进给走刀方向数控加工走刀路线图零件图号01工序号工步号程序号机床型号XK5032A程序段号加工内容铣右端键槽共13页第8页M06T04G17G90G54X0Z100G00G41X38D04Y0G01Z-16H04G03X31.4Y29.13R38G03X21.13Y16.87R-8G02X21.13Y-16.78R22G03X31.40Y-29.13R-8G03X31.40Y29.13R38G00Z50G40X0Y0G91G28Z0第12页共20页第11页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共20...
