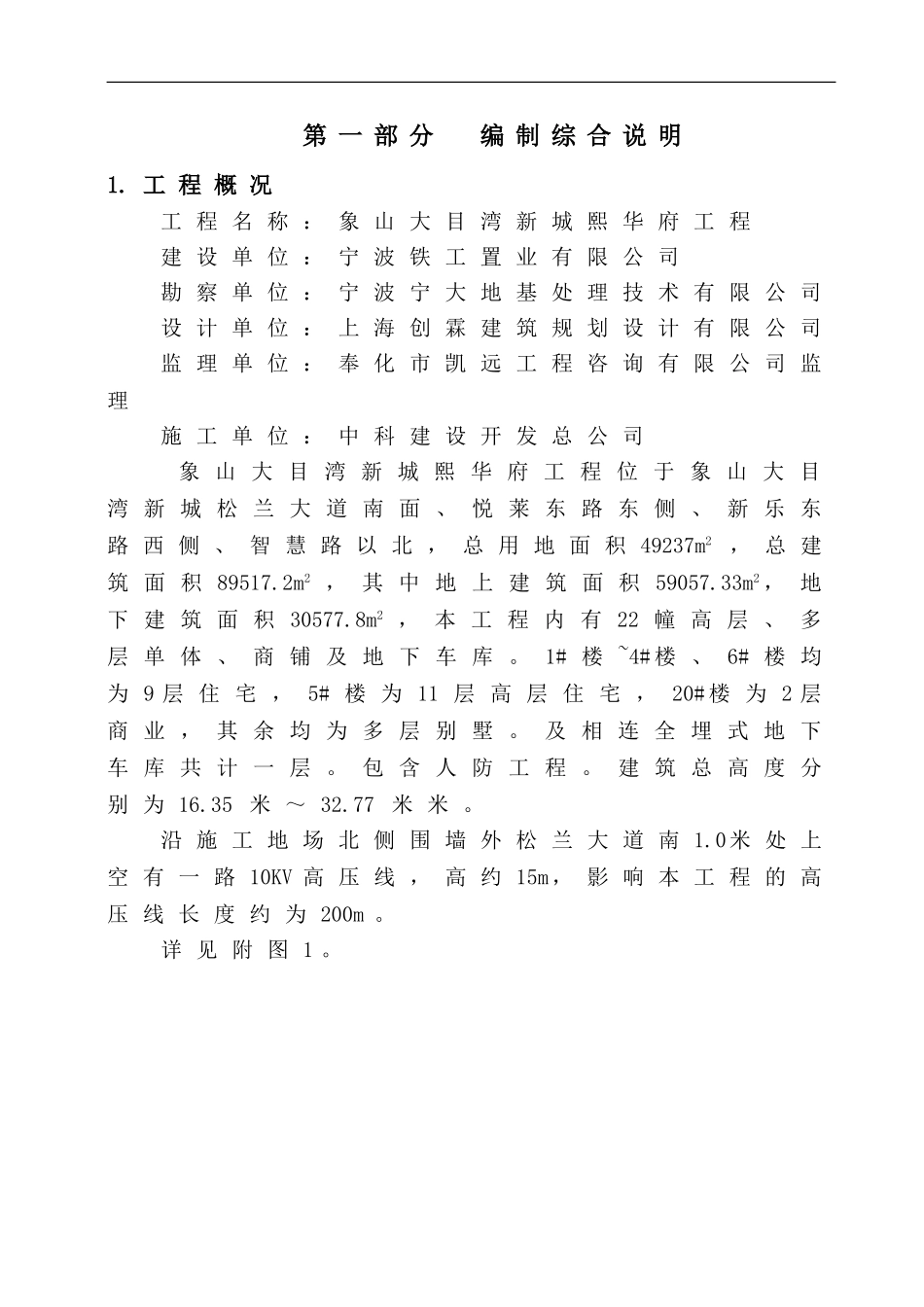

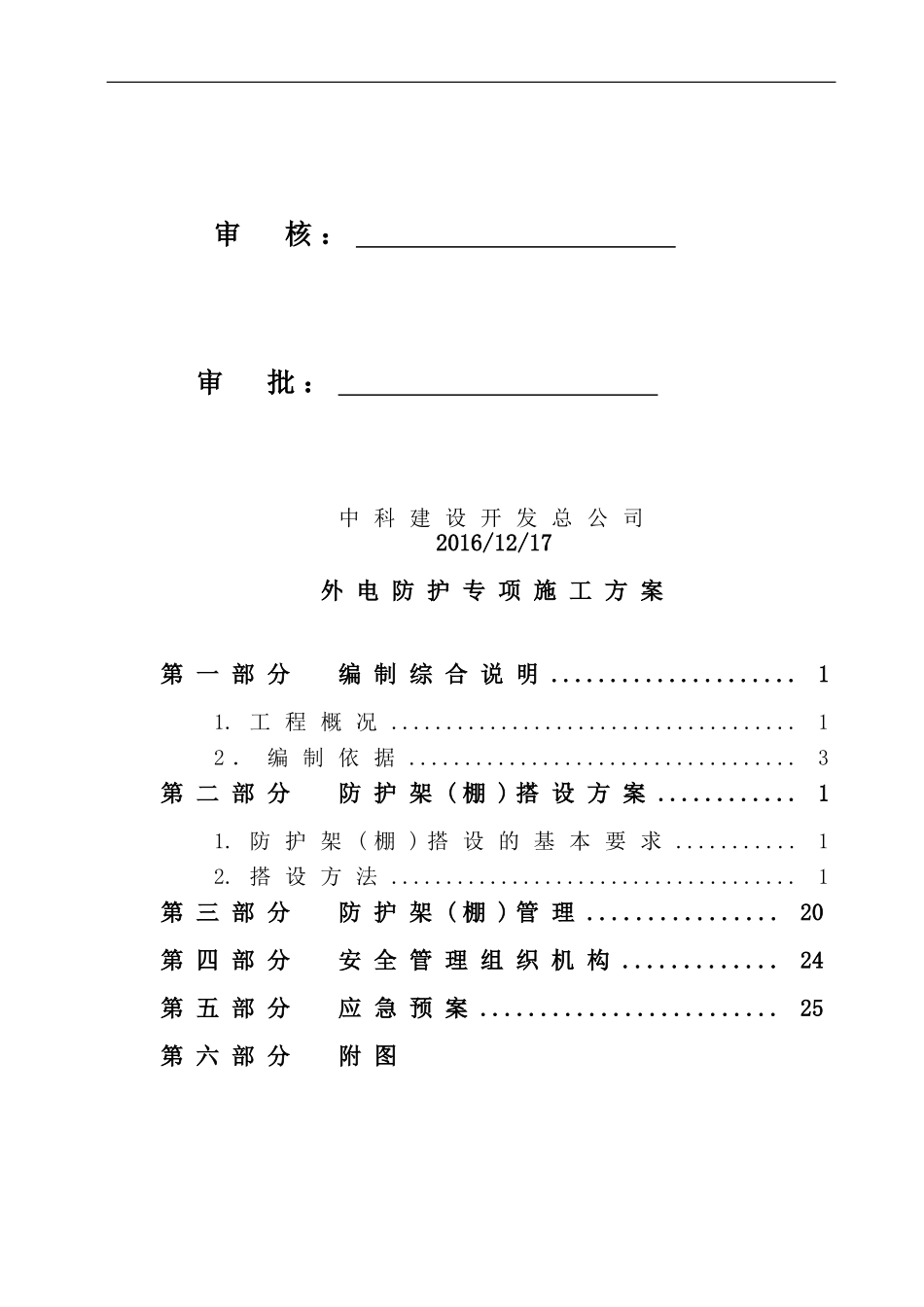

象山大目湾新城熙华府工程外电防护专项方案编制人：审核：审批：中科建设开发总公司2016/12/17外电防护专项施工方案第一部分编制综合说明.....................11.工程概况.....................................12．编制依据...................................3第二部分防护架(棚)搭设方案............11.防护架(棚)搭设的基本要求...........12.搭设方法.....................................1第三部分防护架(棚)管理................20第四部分安全管理组织机构.............24第五部分应急预案.........................25第六部分附图第一部分编制综合说明1.工程概况工程名称：象山大目湾新城熙华府工程建设单位：宁波铁工置业有限公司勘察单位：宁波宁大地基处理技术有限公司设计单位：上海创霖建筑规划设计有限公司监理单位：奉化市凯远工程咨询有限公司监理施工单位：中科建设开发总公司象山大目湾新城熙华府工程位于象山大目湾新城松兰大道南面、悦莱东路东侧、新乐东路西侧、智慧路以北，总用地面积49237m2，总建筑面积89517.2m2，其中地上建筑面积59057.33m2，地下建筑面积30577.8m2，本工程内有22幢高层、多层单体、商铺及地下车库。1#楼~4#楼、6#楼均为9层住宅，5#楼为11层高层住宅，20#楼为2层商业，其余均为多层别墅。及相连全埋式地下车库共计一层。包含人防工程。建筑总高度分别为16.35米～32.77米米。沿施工地场北侧围墙外松兰大道南1.0米处上空有一路10KV高压线，高约15m，影响本工程的高压线长度约为200m。详见附图1。由于本工程的4#、5#、6#楼距离高压线较近，为了满足施工过程中吊装材料的需要，对塔吊臂长、起重量的要求，导致塔吊臂长覆盖了高压线的范围，为防止吊装过程中出现安全事故故考虑对外电和施工便道进行防护。详见附图2：防护棚(架)搭设平面布置图22．编制依据2.1《建筑安全检查标准》（JGJ59－99）2.2《建筑施工普通脚手架安全技术规定（试行）》的通知2.3《建筑装饰装修工程质量验收规范》(GBS0210-2001)2.4《建筑工程扣件式钢管脚手架安全技术规范》（JGJ130-2001）2.5《特殊作业人员安全技术考核管理技术》（GB5306-85）2.6《直缝电焊钢管》（GBT13793）2.7施工现场实际情况。第二部分防护架(棚)搭设方案1.防护架(棚)搭设的基本要求（1）结合本工程的具体情况，高压线高度约15m，电压10KV，根据“外电线路及电气设备保护”规范的要求，防护架体搭设必须起到有效保护；防护架采用钢管防护架(棚)和毛竹防护架(棚)相结合的形式，则以高压线为半径的5m以内不得存在钢管防护架(棚)（现场采用毛竹防护架(棚)代替）；在建工程的周边与高压线之间的最小安全操作距离必须大于8m（防止静电感应引起触电事故）；塔吊吊钩与高压线的水平、垂直间距最小应分别满足不小于3.5m、4m；（2）防护架(棚)搭设仅起到安全隔离的作用，架体搭设完成后仅承受自重及风荷载作用且为了防止架体搭设过程中操作人员距离高压线过近引起安全事故的考虑，故架体搭设按照向工地内方向分段收缩的原则进行。详见附图3：防护架(棚)立面图2.搭设方法防护架(棚)搭设长度约200m，防护架(棚)搭设宽度为4m。防护架(棚)采用钢管防护架(棚)（Ø48）和毛竹防护架(棚)相结合的形式。地面以上10m高度内采用钢管防护架(棚)的形式，往上至高点17m高度采用毛竹防护架(棚)的形式，两者之间通过簚绑扎搭接，搭接长度不小于2m。防护架(棚)分二段搭设：第一段为钢管搭设防护棚，地面至顶棚净高10m；立杆间距为2.0m×2.0m，由于自然土层承载力很差，且架体无法加设与地面的永久性拉结（揽风绳），故钢管立柱底设置C20砼独立基础（0.5m×0.5m×0.5m），即起到承受上部荷载，又通过自重抵抗架体在风荷载作用下的倾覆。钢管防护棚顶采用封闭式。顶棚大小横杆间距均为0.3m，上面铺设竹笆，竹笆与钢管架绑扎牢固，沿架体两侧纵向每6m设置剪刀撑，并在防护棚内侧间隔2m设置斜撑，同时出于对整个架体在风荷载作用下根部弯矩平衡的考虑，架体内侧钢管立杆与施工围墙通过硬拉结实施加固。防护棚完工后，在其醒目位置挂设各种警示标志及安全生产的标语牌。第二段为顶层毛竹防护架(棚)体，架体材料全部采用...
