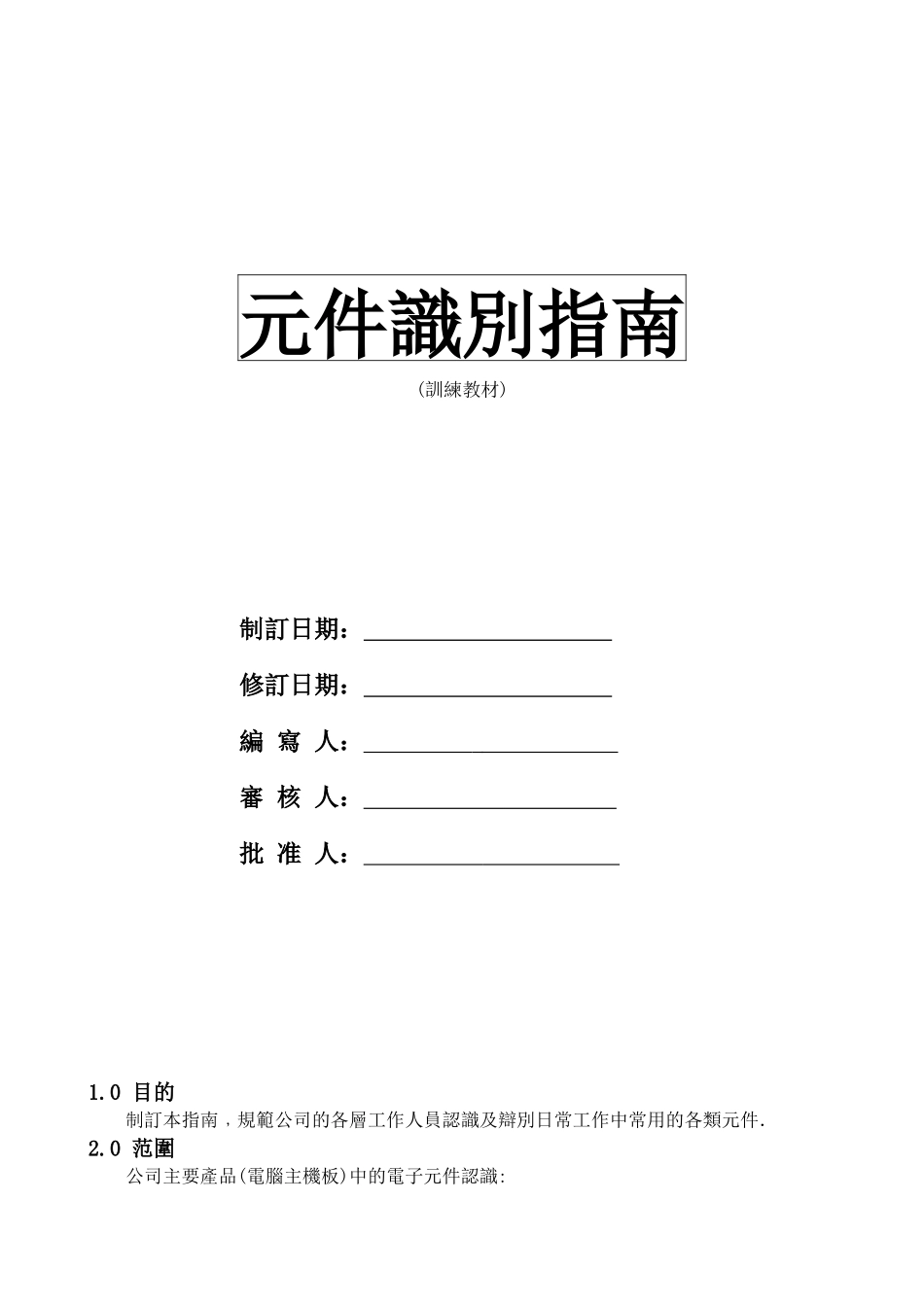

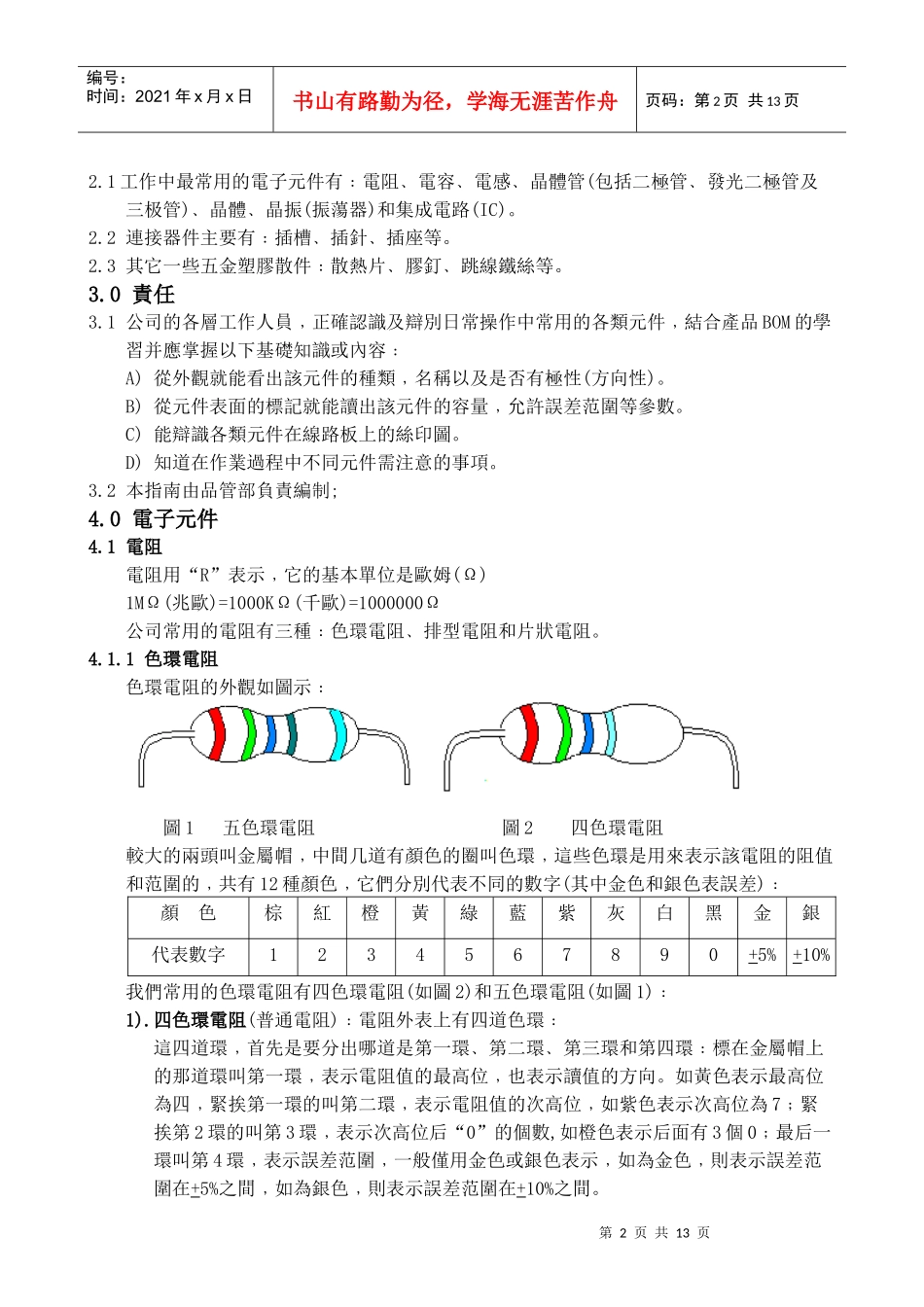

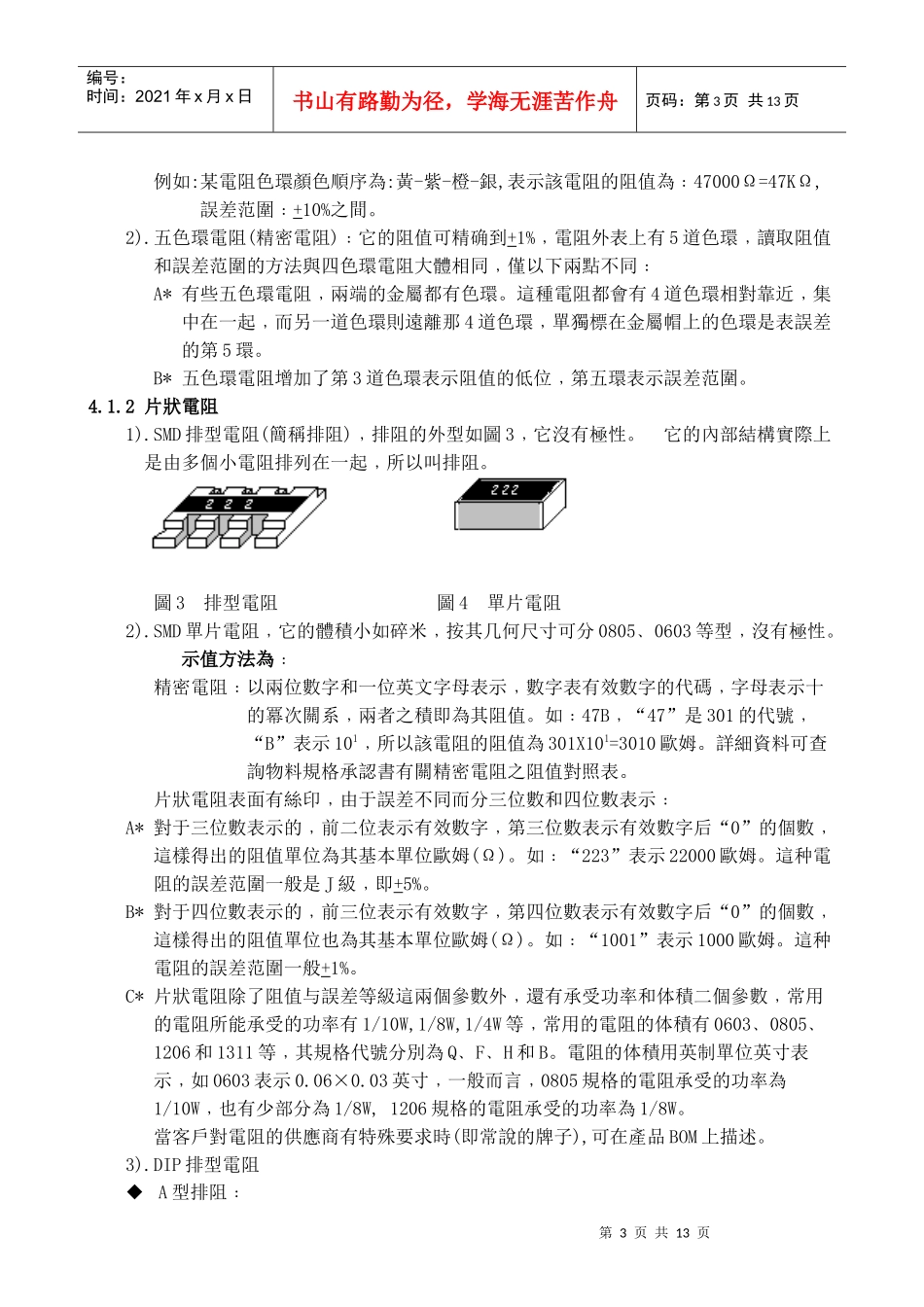

元件識別指南(訓練教材)制訂日期：修訂日期：編寫人：審核人：批准人：1.0目的制訂本指南﹐規範公司的各層工作人員認識及辯別日常工作中常用的各類元件．2.0范圍公司主要產品(電腦主機板)中的電子元件認識:第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页2.1工作中最常用的電子元件有﹕電阻﹑電容﹑電感﹑晶體管(包括二極管﹑發光二極管及三极管)﹑晶體﹑晶振(振蕩器)和集成電路(IC)。2.2連接器件主要有﹕插槽﹑插針﹑插座等。2.3其它一些五金塑膠散件﹕散熱片﹑膠釘﹑跳線鐵絲等。3.0責任3.1公司的各層工作人員﹐正確認識及辯別日常操作中常用的各類元件﹐結合產品BOM的學習并應掌握以下基礎知識或內容﹕A)從外觀就能看出該元件的種類﹐名稱以及是否有極性(方向性)。B)從元件表面的標記就能讀出該元件的容量﹐允許誤差范圍等參數。C)能辯識各類元件在線路板上的絲印圖。D)知道在作業過程中不同元件需注意的事項。3.2本指南由品管部負責編制;4.0電子元件4.1電阻電阻用“R”表示﹐它的基本單位是歐姆(Ω)1MΩ(兆歐)=1000KΩ(千歐)=1000000Ω公司常用的電阻有三種﹕色環電阻﹑排型電阻和片狀電阻。4.1.1色環電阻色環電阻的外觀如圖示﹕圖1五色環電阻圖2四色環電阻較大的兩頭叫金屬帽﹐中間几道有顏色的圈叫色環﹐這些色環是用來表示該電阻的阻值和范圍的﹐共有12種顏色﹐它們分別代表不同的數字(其中金色和銀色表誤差)﹕顏色棕紅橙黃綠藍紫灰白黑金銀代表數字1234567890+5%+10%我們常用的色環電阻有四色環電阻(如圖2)和五色環電阻(如圖1)﹕1).四色環電阻(普通電阻)﹕電阻外表上有四道色環﹕這四道環﹐首先是要分出哪道是第一環﹑第二環﹑第三環和第四環﹕標在金屬帽上的那道環叫第一環﹐表示電阻值的最高位﹐也表示讀值的方向。如黃色表示最高位為四﹐緊挨第一環的叫第二環﹐表示電阻值的次高位﹐如紫色表示次高位為7﹔緊挨第2環的叫第3環﹐表示次高位后“0”的個數,如橙色表示后面有3個0﹔最后一環叫第4環﹐表示誤差范圍﹐一般僅用金色或銀色表示﹐如為金色﹐則表示誤差范圍在+5%之間﹐如為銀色﹐則表示誤差范圍在+10%之間。第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页例如:某電阻色環顏色順序為:黃-紫-橙-銀,表示該電阻的阻值為﹕47000Ω=47KΩ,誤差范圍﹕+10%之間。2).五色環電阻(精密電阻)﹕它的阻值可精确到+1%﹐電阻外表上有5道色環﹐讀取阻值和誤差范圍的方法與四色環電阻大體相同﹐僅以下兩點不同﹕A*有些五色環電阻﹐兩端的金屬都有色環。這種電阻都會有4道色環相對靠近﹐集中在一起﹐而另一道色環則遠離那4道色環﹐單獨標在金屬帽上的色環是表誤差的第5環。B*五色環電阻增加了第3道色環表示阻值的低位﹐第五環表示誤差范圍。4.1.2片狀電阻1).SMD排型電阻(簡稱排阻)﹐排阻的外型如圖3﹐它沒有極性。它的內部結構實際上是由多個小電阻排列在一起﹐所以叫排阻。圖3排型電阻圖4單片電阻2).SMD單片電阻﹐它的體積小如碎米﹐按其几何尺寸可分0805﹑0603等型﹐沒有極性。示值方法為﹕精密電阻﹕以兩位數字和一位英文字母表示﹐數字表有效數字的代碼﹐字母表示十的冪次關系﹐兩者之積即為其阻值。如﹕47B﹐“47”是301的代號﹐“B”表示101﹐所以該電阻的阻值為301X101=3010歐姆。詳細資料可查詢物料規格承認書有關精密電阻之阻值對照表。片狀電阻表面有絲印﹐由于誤差不同而分三位數和四位數表示﹕A*對于三位數表示的﹐前二位表示有效數字﹐第三位數表示有效數字后“0”的個數﹐這樣得出的阻值單位為其基本單位歐姆(Ω)。如﹕“223”表示22000歐姆。這种電阻的誤差范圍一般是J級﹐即+5%。B*對于四位數表示的﹐前三位表示有效數字﹐第四位數表示有效數字后“0”的個數﹐這樣得出的阻值單位也為其基本單位歐姆(Ω)。如﹕“1001”表示1000歐姆。這种電阻的誤差范圍一般+1%。C*片狀電阻除了阻值与誤差等級這兩個參數外﹐還有承受功率和体積二個參數﹐常用的電阻所能承受的功率有1/10W,1/8W,1/4W等﹐常用的電阻的体積有0603﹑0805﹑1206和1311等﹐其規格代號分別為Q﹑F﹑H和B。電阻的体積用...
