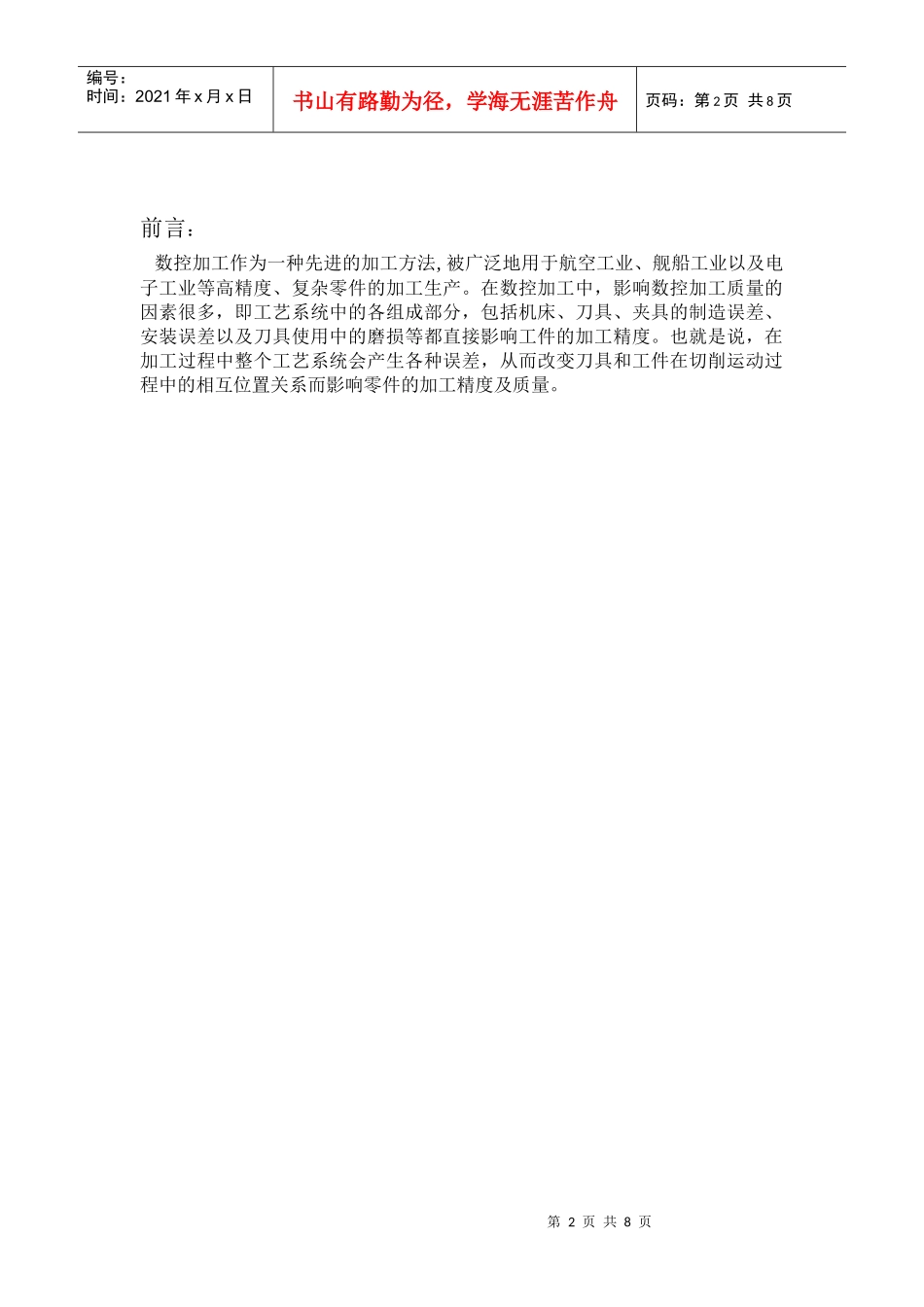

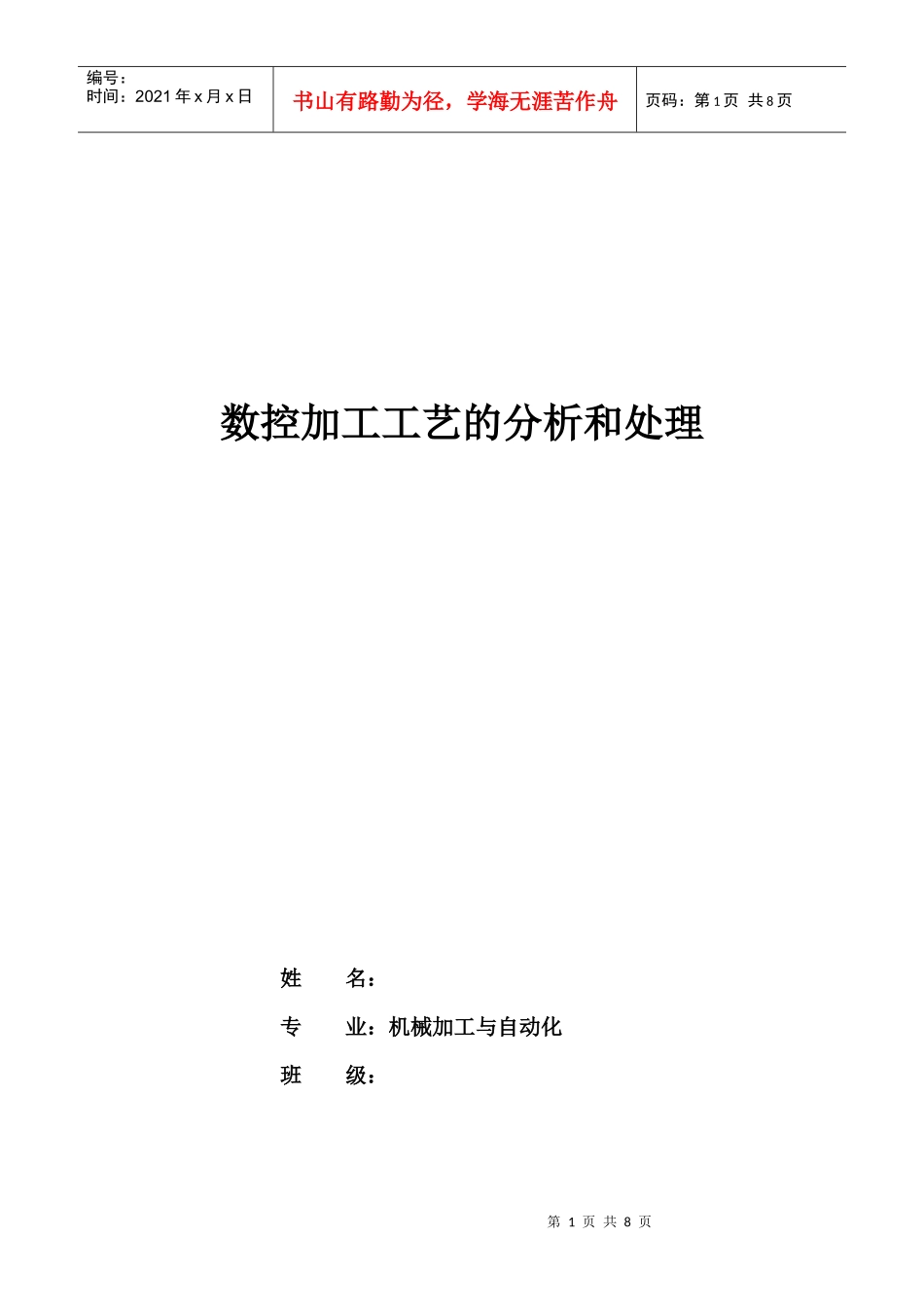

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页数控加工工艺的分析和处理姓名：专业：机械加工与自动化班级：第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页前言：数控加工作为一种先进的加工方法,被广泛地用于航空工业、舰船工业以及电子工业等高精度、复杂零件的加工生产。在数控加工中，影响数控加工质量的因素很多，即工艺系统中的各组成部分，包括机床、刀具、夹具的制造误差、安装误差以及刀具使用中的磨损等都直接影响工件的加工精度。也就是说，在加工过程中整个工艺系统会产生各种误差，从而改变刀具和工件在切削运动过程中的相互位置关系而影响零件的加工精度及质量。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页摘要从加工工艺角度论述了提高数控加工精度，表面加工质量的解决措施，只在提高数控加工质量，利于更高效的使用数控机床，提高数控车床质量，第一要合理考虑工艺因素；第二要掌握数控车床的三大操作技巧，即一刀多尖、刀具圆弧半径补偿和刀具磨损参数的有效运用。浅谈提高数控车床加工质量的措施一：机床的合理选择数控加工在中国制造业中已经有了较长的使用时间，虽然有严格的数控机床操作规范、良好的机床维护保养，但是其本身的精度损失是不可避免的。为了控制产品的加工质量，我们定期对数控设备进行检测维修，明确每台设备的加工精度，明确每台设备的加工任务。对于大批量成批生产的零件加工工厂，应严格区分粗、精加工的设备使用，因为粗加工时追求的是高速度、高的去除率、低的加工精度，精加工则相反，要求高的加工精度。而粗加工时对设备的精度损害是最严重的，因此我们将使用年限较长、精度最差的设备定为专用的粗加工设备，新设备和精度好的设备定为精加工设备，做到对现有设备资源的合理搭配、明确分工，将机床对加工质量的影响降到了最低，同时又保护了昂贵的数控设备，延长了设备的寿命。二：图纸分析1确定正确的加工工艺方案（1）合理实际切入切出路线。在数控机床上加工零件时，为减少接到痕迹保证轮廓的表面质量，对刀具的切入和切除的程序要仔细设计。刀具的切入切点要沿零件周边外延，以保证工件的轮廓光滑，如刀具沿零件轮廓直接垂直切入零件，将在零件的外形上留下明显的痕迹，刀具要沿零件轮廓的法线切入和切除。在轮廓加工过程中应避免进给停顿否则由于切削力的变化也会产生刀痕，刀具切入过程一般需要采取较小的进给速度，为提高切削效率。切入时从一个切削层换到另一个切削层，比切除后在突然切入好，这样可以保证恒定的切削参数，包括切削速度，进给量与切削速度的一致性，要尽量的提高毛培的成型精度，使表面加工余量均匀。（2）例如第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页制定加工顺序一般遵循下列原则：（1）先粗后精。按照粗车半精车精车的顺序进行，逐步提高加工精度。（2）先近后远。离对刀点近的部位先加工，离对刀点远的部位后加工，以便缩短刀具移动距离，减少空行程时间。此外，先近后远车削还有利于保持坯件或半成品的刚性，改善其切削条件。（3）内外交叉。对既有内表面又有外表面需加工的零件，应先进行内外表面的粗加工，后进行内外表面的精加工。（4）基面先行。用作精基准的表面应优先加工出来，定位基准的表面越精确，装夹误差越小。2.选择正确的切削加工方式（1）车削圆钢类零件时尽量使用同一把刀车削不同的外圆，以减少接到痕迹。一般，应避免车削非连续表面是；要注意选择合适大小的主偏角和副偏角，以避免刀具的干涉而产生刀痕。此类零件的圆弧表面加工时应选取较小的偏角，并将刀尖倒成圆角，圆角半径应小于表面的半径。三：编程1．数控车床的编程总原则是先粗后精、先进后远、先内后外、程序段最少、走刀路线最短，编程时常取零件要求尺寸的中值作为编程尺寸依据。如果遇到比机床所规定的最小编程单位还要小的数值时，应尽量向其最大实体尺寸靠拢并圆整。2．如图第5页共8页第4页共8页编号：时间：2021年x月x...
