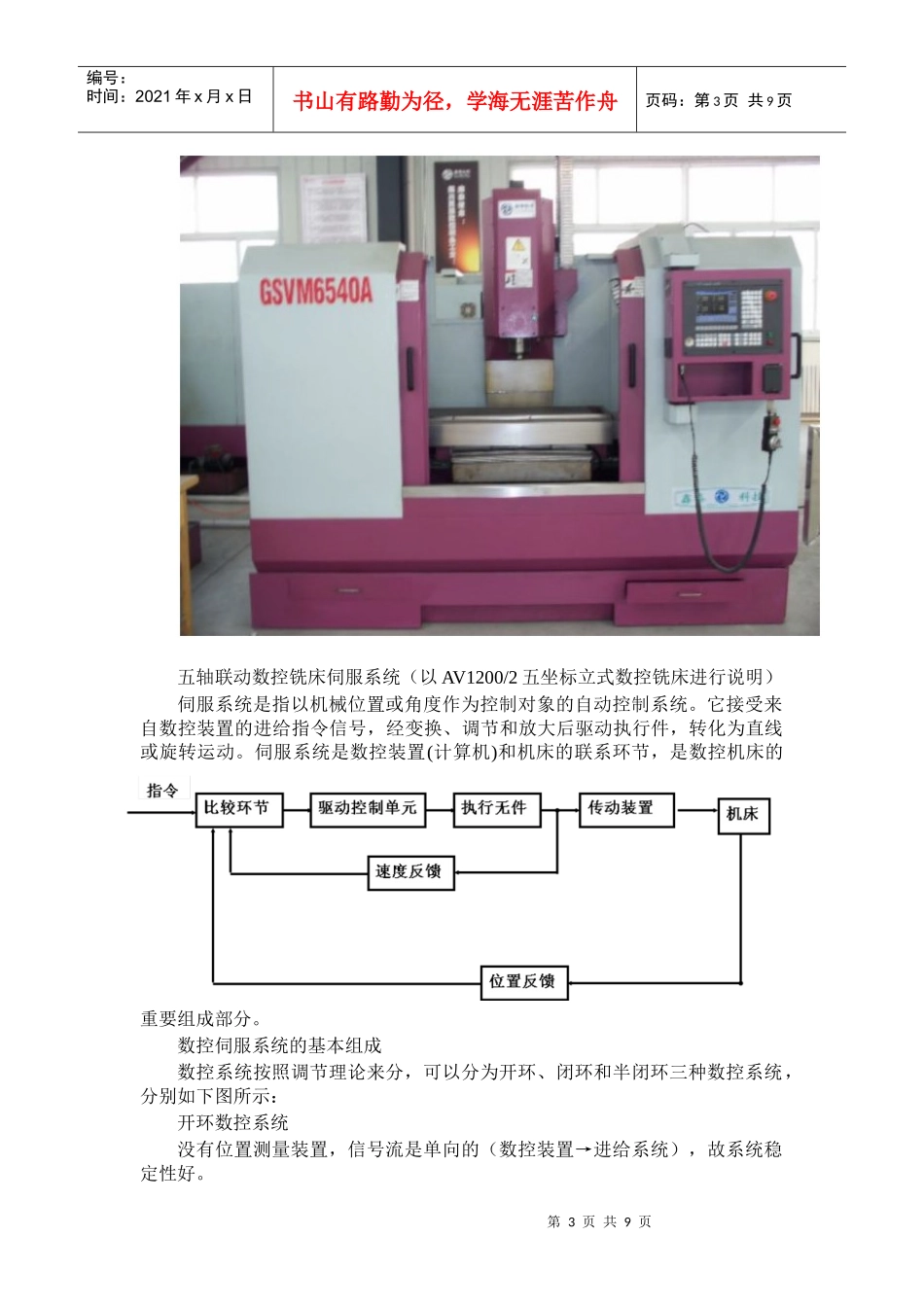

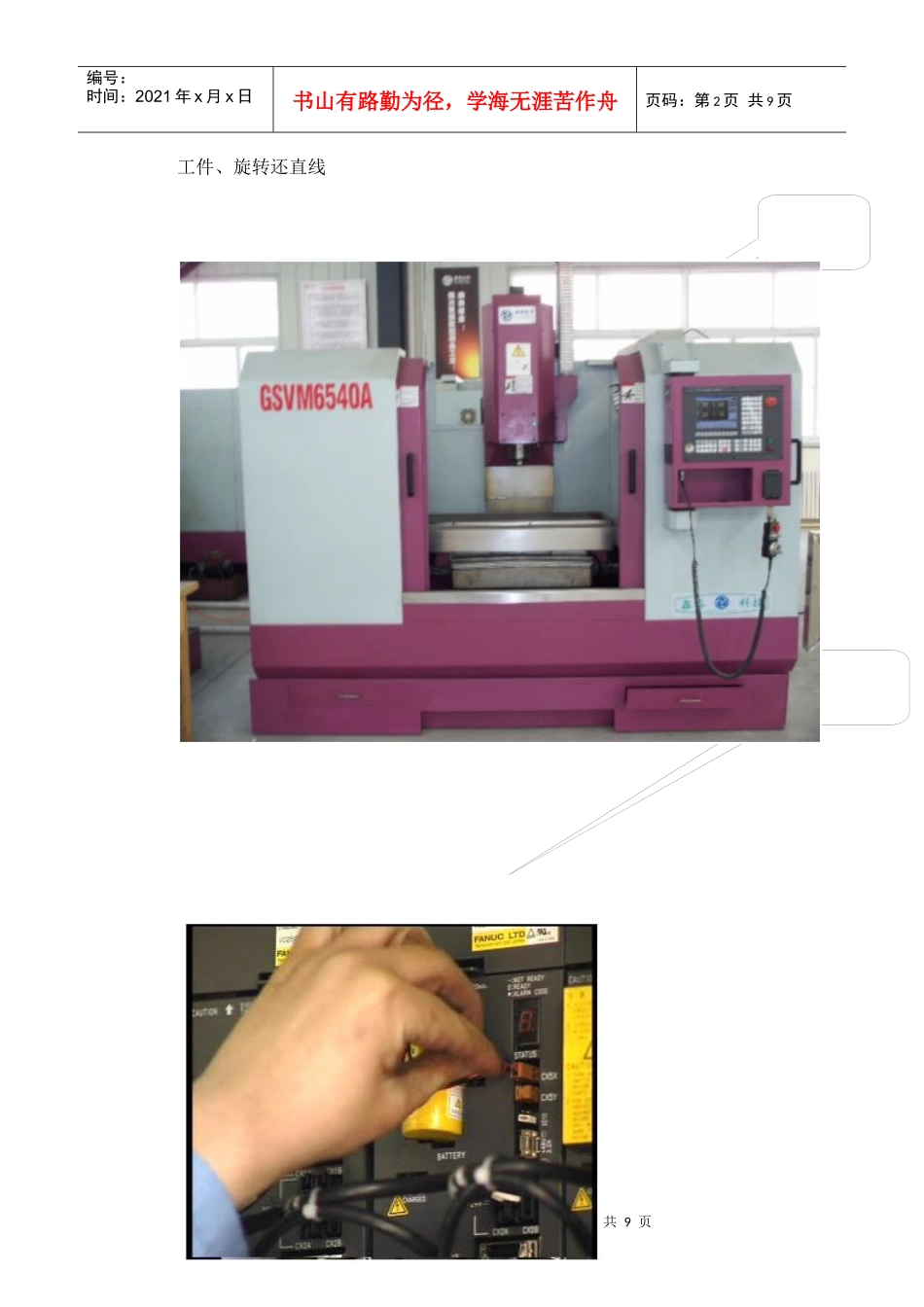

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页伺服系统：汽轮机叶片高曲率半径数控加工伺服速度控制五轴联动、数控铣床、伺服系统、速度控制、直流脉宽调速交流变频调速硬件结构，变频调速原理，控制刀具第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页工件、旋转还直线第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页五轴联动数控铣床伺服系统（以AV1200/2五坐标立式数控铣床进行说明）伺服系统是指以机械位置或角度作为控制对象的自动控制系统。它接受来自数控装置的进给指令信号，经变换、调节和放大后驱动执行件，转化为直线或旋转运动。伺服系统是数控装置(计算机)和机床的联系环节，是数控机床的重要组成部分。数控伺服系统的基本组成数控系统按照调节理论来分，可以分为开环、闭环和半闭环三种数控系统，分别如下图所示：开环数控系统没有位置测量装置，信号流是单向的（数控装置→进给系统），故系统稳定性好。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页无位置反馈，精度相对闭环系统来讲不高，其精度主要取决于伺服驱动系统和机械传动机构的性能和精度。一般以功率步进电机作为伺服驱动元件。这类系统具有结构简单、工作稳定、调试方便、维修简单、价格低廉等优点，在精度和速度要求不高、驱动力矩不大的场合得到广泛应用。一般用于经济型数控机床。半闭环数控系统半闭环数控系统的位置采样点如图所示，是从驱动装置(常用伺服电机)或丝杠引出，采样旋转角度进行检测，不是直接检测运动部件的实际位置。半闭环环路内不包括或只包括少量机械传动环节，因此可获得稳定的控制性能，其系统的稳定性虽不如开环系统，但比闭环要好。由于丝杠的螺距误差和齿轮间隙引起的运动误差难以消除。因此，其精度较闭环差，较开环好。但可对这类误差进行补偿，因而仍可获得满意的精度。半闭环数控系统结构简单、调试方便、精度也较高，因而在现代CNC机床中得到了广泛应用。闭环数控系统闭环数控系统的位置采样点如图的虚线所示，直接对运动部件的实际位置进行检测。从理论上讲，可以消除整个驱动和传动环节的误差、间隙和失动量。具有很高的位置控制精度。由于位置环内的许多机械传动环节的摩擦特性、刚性和间隙都是非线性的，故很容易造成系统的不稳定，使闭环系统的设计、安装和调试都相当困难。该系统主要用于精度要求很高的镗铣床、超精车床、超精磨床以及较大型的数控机床等。AV1200/2五坐标立式数控铣床正是采用的这种数控系统。第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页伺服系统按用途和功能分为进给驱动系统和主轴驱动系统。按有无反馈检测元件分为开环控制系统和闭环控制系统。按执行元件的不同，分为步进伺服系统、直流伺服系统和交流伺服系统。伺服电动机为数控伺服系统的重要组成部分，是速度和轨迹控制的执行元件。步进伺服系统进伺服系统接受脉冲信号，它的转速和转过的角度取决于指令脉冲的频率或个数。由于没有检测和反馈环节，步进电机的精度取决于步距角的精度，齿轮传动间隙等，所以它的精度较低。而且步进电机在低频时易出现振动现象，它的输出力矩随转速升高而下降。又由于步进伺服系统为开环控制，步进电机在启动频率过高或负载过大时易出现“丢步”或“堵转”现象，停止时转速过高容易出现过冲的现象。另外步进电机从静止加速到工作转速需要的时间也较长，速度响应较慢。但是由于其结构简单，易于调整，工作可靠，价格较低的特点，在许多要求不高的场合还是可以应用的。直流伺服系统直流伺服电机具有良好的宽调速性能。输出转矩大，过载能力强，伺服系统也由开环控制发展为闭环控制，因而在工业及相关领域获得了更加广泛的运用。但是，随着现代工业的快速发展，其相应设备如精密数控机床、工业机器人等对电伺服系统提出越来越高的要求，尤其是精度、可靠性等性能。而传统直流电动机采用的是机械式换向器，在应用过程中面...
