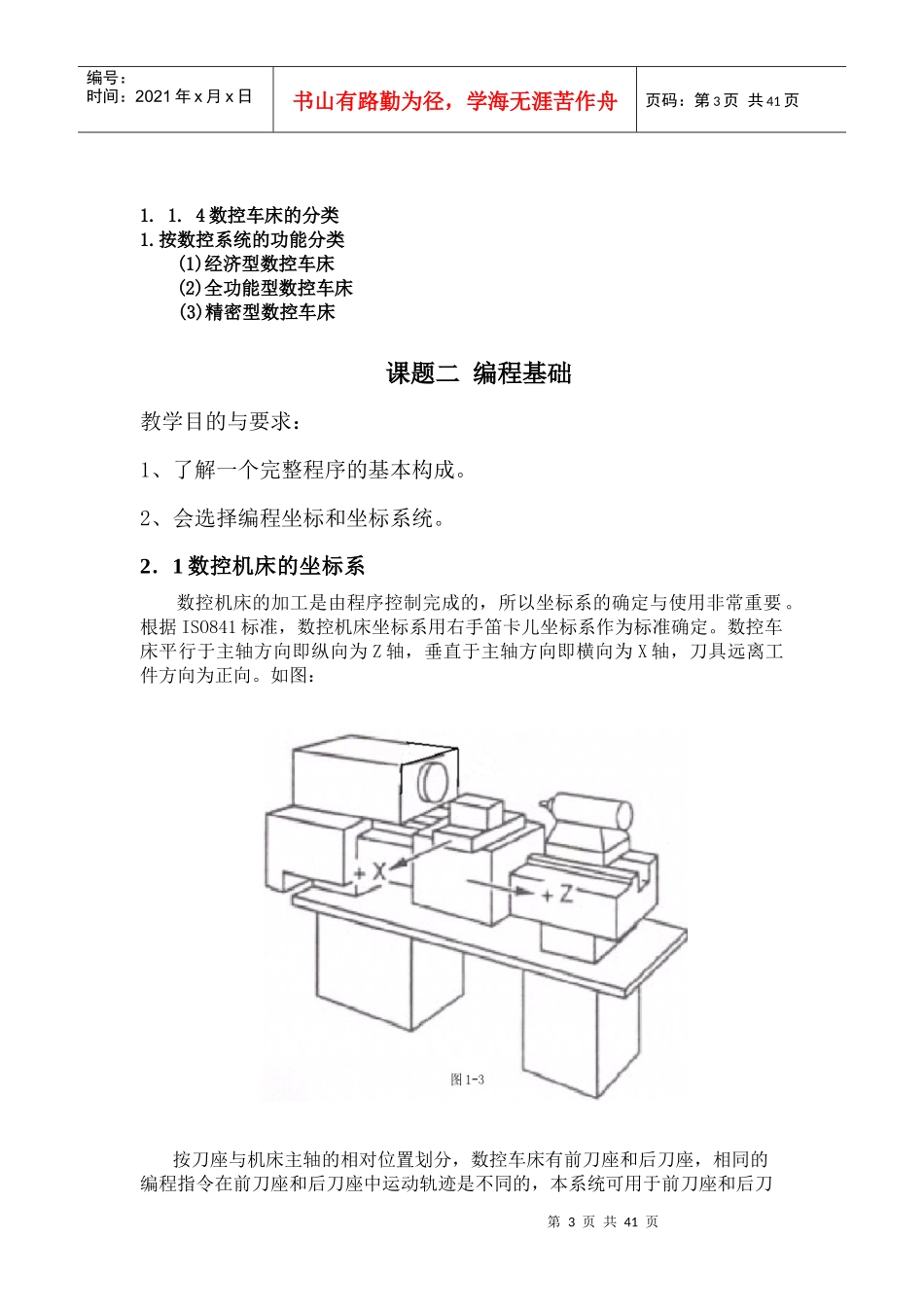

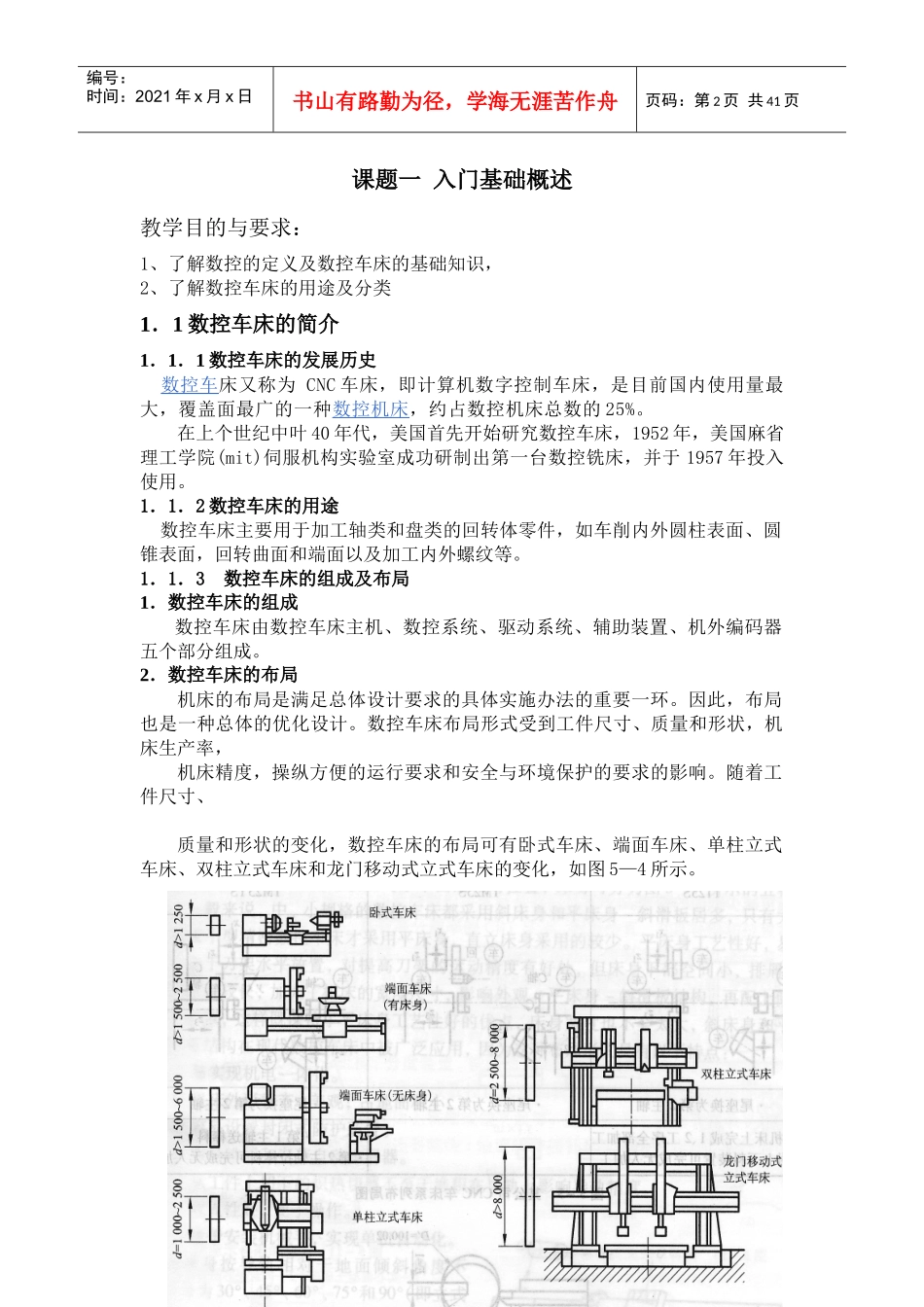

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页《数控车床编程》教案班级：12数控与机电科任：叶海强第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页课题一入门基础概述教学目的与要求：1、了解数控的定义及数控车床的基础知识，2、了解数控车床的用途及分类1．1数控车床的简介1．1．1数控车床的发展历史数控车床又称为CNC车床，即计算机数字控制车床，是目前国内使用量最大，覆盖面最广的一种数控机床，约占数控机床总数的25%。在上个世纪中叶40年代，美国首先开始研究数控车床，1952年，美国麻省理工学院(mit)伺服机构实验室成功研制出第一台数控铣床，并于1957年投入使用。1．1．2数控车床的用途数控车床主要用于加工轴类和盘类的回转体零件，如车削内外圆柱表面、圆锥表面，回转曲面和端面以及加工内外螺纹等。1．1．3数控车床的组成及布局1．数控车床的组成数控车床由数控车床主机、数控系统、驱动系统、辅助装置、机外编码器五个部分组成。2．数控车床的布局机床的布局是满足总体设计要求的具体实施办法的重要一环。因此，布局也是一种总体的优化设计。数控车床布局形式受到工件尺寸、质量和形状，机床生产率，机床精度，操纵方便的运行要求和安全与环境保护的要求的影响。随着工件尺寸、质量和形状的变化，数控车床的布局可有卧式车床、端面车床、单柱立式车床、双柱立式车床和龙门移动式立式车床的变化，如图5—4所示。第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页1.1.4数控车床的分类1.按数控系统的功能分类(1)经济型数控车床(2)全功能型数控车床(3)精密型数控车床课题二编程基础教学目的与要求：1、了解一个完整程序的基本构成。2、会选择编程坐标和坐标系统。2．1数控机床的坐标系数控机床的加工是由程序控制完成的，所以坐标系的确定与使用非常重要。根据ISO841标准，数控机床坐标系用右手笛卡儿坐标系作为标准确定。数控车床平行于主轴方向即纵向为Z轴，垂直于主轴方向即横向为X轴，刀具远离工件方向为正向。如图：按刀座与机床主轴的相对位置划分，数控车床有前刀座和后刀座，相同的编程指令在前刀座和后刀座中运动轨迹是不同的，本系统可用于前刀座和后刀第4页共41页第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页座数控车床，图1-4为前刀座的坐标系，图1-5为后刀座的坐标系。从图1-4、图1-5可以看出，前、后刀座坐标系的X方向正好相反，而Z方向是相同的。在以后的图示和例子中，用前刀座坐标系来说明编程的应用。2．1．1机械坐标系机械坐标系的原点是生产厂家在制造机床时的固定坐标系原点，也称机械零点。它是在机床装配、调试时已经确定下来的，是机床加工的基准点。在使用中机械坐标系是由参考点来确定的，机床系统启动后，进行返回参考点操作，机械坐标系就建立了。坐标系一经建立，只要不切断电源，坐标系就不会变化。2．1．2编程坐标系编程坐标系是编程序时使用的坐标系，一般把我们把Z轴与工件轴线重合，X轴放在工件端面上2．1．3工件坐标系工件坐标系是机床进行加工时使用的坐标系，它应该与编程坐标系一致。能否让编程坐标系与工坐标系一致，使操作的关键。2．2直径编程和半径编程2．2．1直径编程2．3绝对坐标与增量坐标、混合坐标2.3.1绝对坐标将刀具运动位置的坐标值表示为相对于坐标原点的距离，这种坐标的表示法称之为绝对坐标表示法。格式：(Xa,Zb)(有方向性)将刀具运动位置的坐标值表示为相对于坐标原点的距离，这种坐标的表示法称之为绝对坐标表示法。2.3.2增量坐标（或相对坐标）格式：(Ua,Wb)(有方向性)增量坐标表示法：将刀具运动位置的坐标值表示为相对于前一位置坐标的增量，混合坐标第5页共41页第4页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共41页格式：(Ua,Zb)或（Xa,Wb）(有方向性)绝对坐标和增量坐标混合起来表示刀具运动位置的坐标值，这种坐标的表示法称之为混合坐标表示法。图5-12．4程序的构成2．4、1程序段结...
