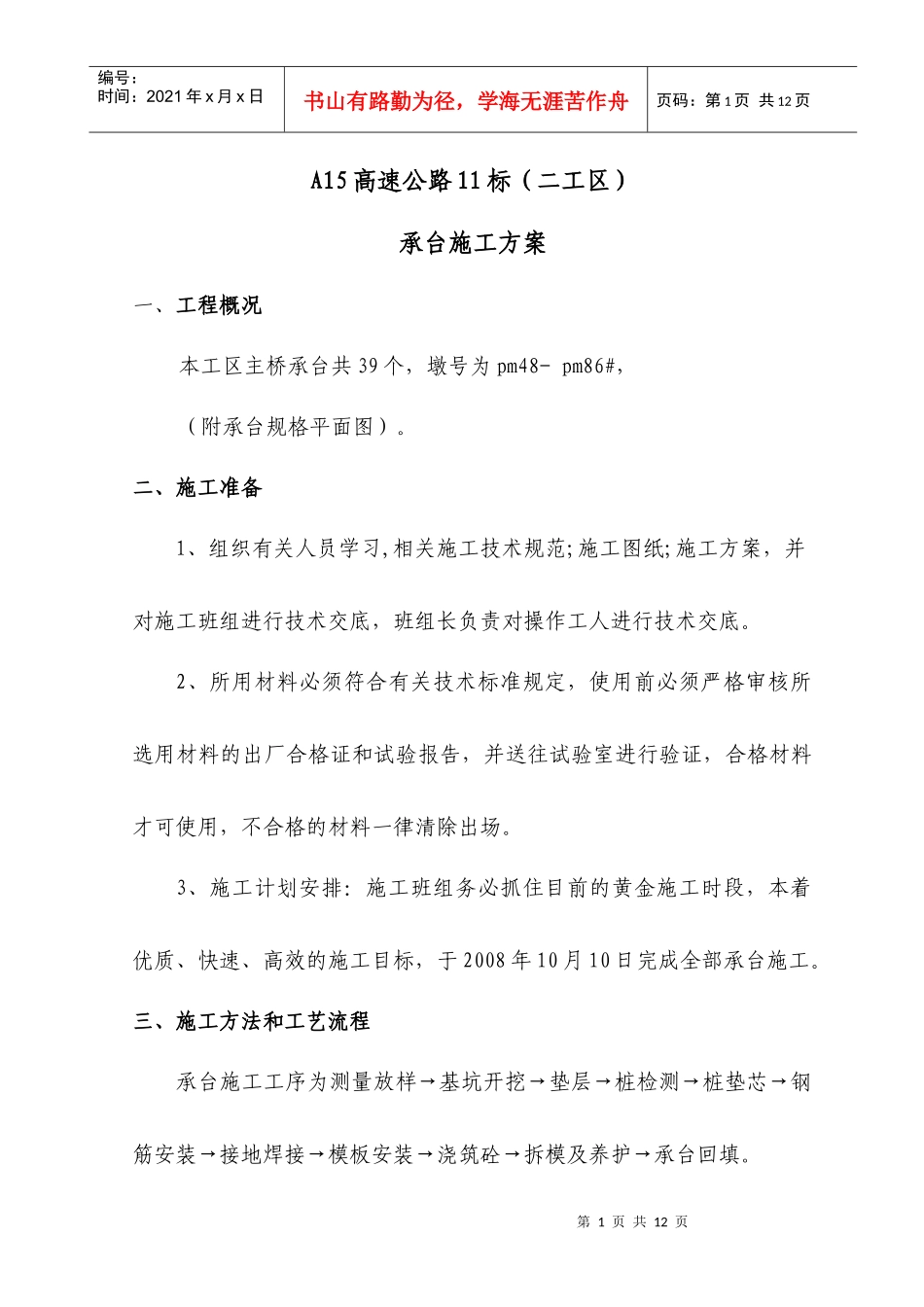

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页A15高速公路11标（二工区）承台施工方案一、工程概况本工区主桥承台共39个，墩号为pm48-pm86#，（附承台规格平面图）。二、施工准备1、组织有关人员学习,相关施工技术规范;施工图纸;施工方案，并对施工班组进行技术交底，班组长负责对操作工人进行技术交底。2、所用材料必须符合有关技术标准规定，使用前必须严格审核所选用材料的出厂合格证和试验报告，并送往试验室进行验证，合格材料才可使用，不合格的材料一律清除出场。3、施工计划安排：施工班组务必抓住目前的黄金施工时段，本着优质、快速、高效的施工目标，于2008年10月10日完成全部承台施工。三、施工方法和工艺流程承台施工工序为测量放样→基坑开挖→垫层→桩检测→桩垫芯→钢筋安装→接地焊接→模板安装→浇筑砼→拆模及养护→承台回填。第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页1、基坑放样根据承台平面尺寸及开挖深度、预留工作面宽度、集水沟宽度、集水井设置、抽水机具布置等确定基坑开挖的尺寸。具体步骤为：根据承台及基坑底平面尺寸，将基坑底平面轮廓线测设到原地面上；沿地面上的基坑平面轮廓线的四条边方向进行断面测量；确定开挖边桩，按照下挖深度确定放坡的宽度；将开挖边桩测设到地面上，并撒上白灰线连结各边桩，此封闭线即为开挖边线。2、基坑开挖本工区的承台基坑开挖深度除牛肠泾边2只承台在4m左右外，大多数深度在3.0m左右，地质情况以原状土或回填土为主，均采用无支护基坑开挖的形式。基坑采用挖掘机开挖，基底平面尺寸按基础平面尺寸四周各边增宽1m，以便在基础底面外安置模板及设置排水沟和集水坑之用。基坑采用斜坡式，坡比1：0.75,基坑分层开挖，挖至设计标高时要保留不小于10～20cm的厚度，采用人工橇平至基底高程，水准仪跟踪测量,及时钉出标高水平桩,严禁超挖。第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页在基坑开挖的同时，粗略定出承台的边线，留出工作面后即可沿基坑四周人工开挖排水沟、集水井，排水沟采用梯形截面，以利于边坡稳定。开挖排水沟时，应注意标高及沟底坡度的控制，利于地下水顺利流入集水井中。及时抽出于施工便道边的排水沟，抽水需有专人负责，直至承台施工完毕。开挖过程中和开挖以后，应注意观察坑缘地面有无裂缝、坑壁有无松散塌落现象发生，否则应及时采取措施。3、凿桩头与封底及排水清理PHC桩头,及时进行桩的各种检测。钻孔灌注应测出桩顶标高，在桩四周划好红漆标志,组织空压机及风镐将桩顶多浇的砼凿除，凿好的桩要求桩顶平整，断面碎石露出均匀，桩周围含泥及杂质砼必须凿除。然后将声测管顶口锯平，灌好水,封好管,待声测。根据地质报告提供，本合同段承台基坑底部的土质属于原状土层，位于②层土,土质为褐黄-灰黄色粉质粘土,坑底不允许暴露时间过长，第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页要及时进行垫层施工.4.垫层先由测量人员测放出承台中心桩和边桩，尺寸比承台边线大15，㎝垫层模板采用10×5方木刨光，木桩固定。㎝垫层为10厚㎝C15砼，混凝土由拌站供料，流槽入模，直尺刮平，木蟹抹光，收水一遍。5.绑扎钢筋钢筋进场必须进行原材料检测，检验合格后，报驻地办、总监办。钢筋堆放必须用方木或其它方法垫起，工地临时保管钢筋时，应选择地势高，地面干燥的场所，根据天气情况，必要时加盖棚布，不得直接堆放在地面上，钢筋制作及钢筋机械周边场地必须硬化，钢筋机械必须搭设棚子。钢筋下料前，首先对施工图中各种规格的钢筋长度、数量进行核对，无误后方可进行下料，根据钢筋原材长度与图纸设计长度并结合规范要求，在满足设计、规范要求的同时，尽量减少钢筋损耗，合理搭配，接第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页头错开，确定钢筋的下料长度，严禁长料短用、优材劣用，无辜浪费。钢筋绑扎前，对垫层面进行清扫，桩基钢筋嵌...
