天然橡胶采购规范VIP免费

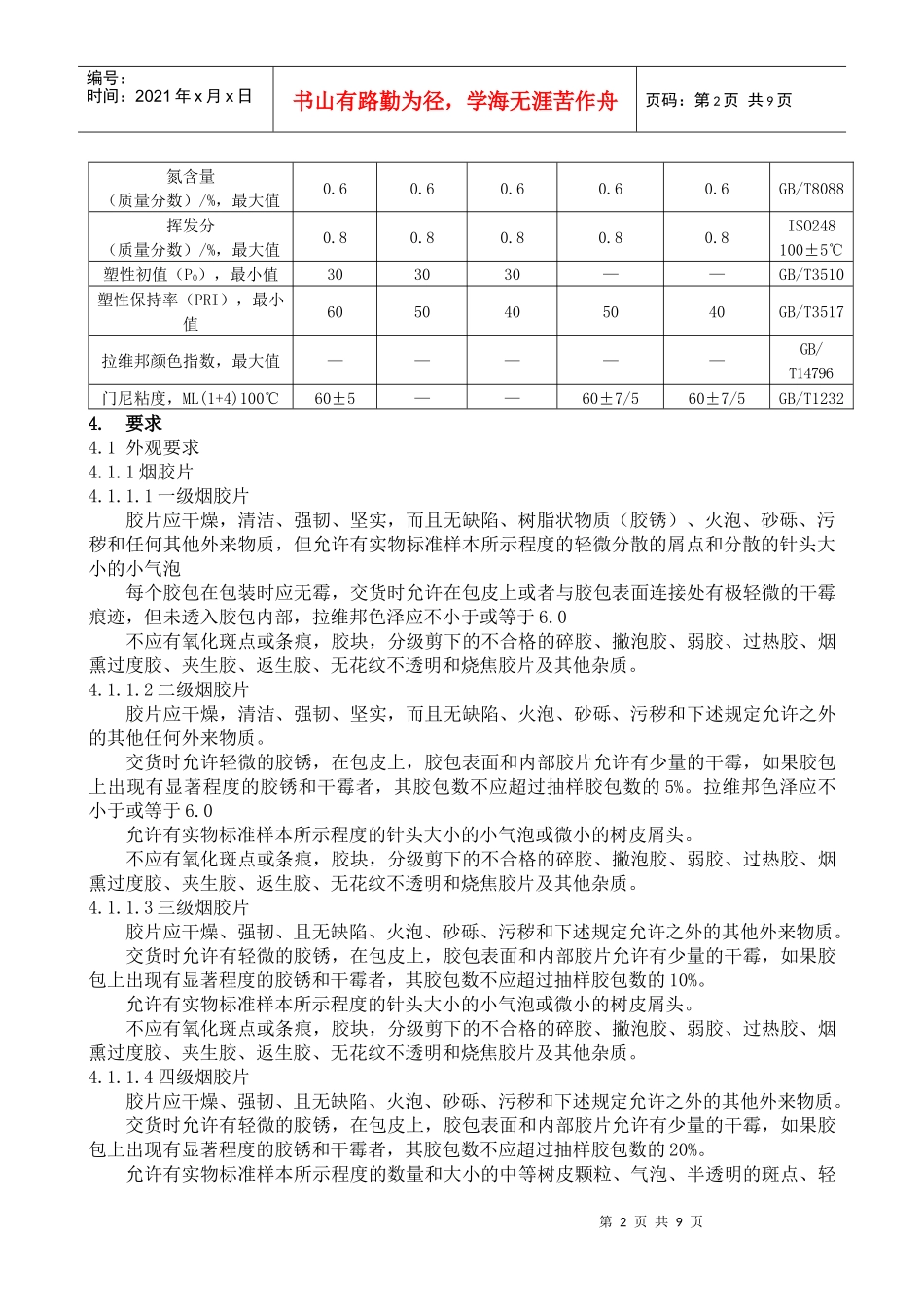

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页天然橡胶采购、验收规范LS-JS-081.适用范围本规范规定了天然生胶中烟胶片、白绉胶片和浅色绉胶片的术语、要求、试验方法、检验规程及包装、标志、贮存和运输本规范适用于天然胶乳经过酸凝固、压片、烟熏干燥而制成的烟胶片。本规范适用于天然橡胶为基础原料，加入各种助剂，经混炼、塑化、压片而成的电缆绝缘和护套材料。2.代号2.1使用代号S—标准C—中国R—橡胶2.2级别代号SCRCV—恒粘胶SCRL—浅色胶SCRWF—全乳胶SCR5—5号胶SCR10—10号胶SCR20—20号胶SCR10CV—10号恒粘胶3.分级结构3.1TSR的分级应根据TSR的性能和生产TSR所用的原材料而定（见表1）表1TSR分级原料特性级别全鲜胶乳黏度有规定CV浅色橡胶，有规定的颜色指数L黏度或颜色没规定EF胶片或凝固的混合胶乳黏度或颜色没规定5胶园凝胶和（或）胶片黏度没有规定10或20黏度有规定10CV或20CV3.2技术要求不同级别物理和化学性能应符合表2的要求表2TSR的技术要求性能5号胶（SCR5）10号胶（SCR10）20号胶（SCR20）10号恒粘胶（SCR10CV）20号恒粘胶（SCR20CV）试压方法颜色标志，色泽绿褐红褐红留在45μm筛上的杂质（质量分数）/%，最大值0.050.100.200.100.20GB/T8086灰分（质量分数）/%，最大值0.60.751.00.751.0GB/T4498第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页氮含量（质量分数）/%，最大值0.60.60.60.60.6GB/T8088挥发分（质量分数）/%，最大值0.80.80.80.80.8ISO248100±5℃塑性初值（PO），最小值303030——GB/T3510塑性保持率（PRI），最小值6050405040GB/T3517拉维邦颜色指数，最大值—————GB/T14796门尼粘度，ML(1+4)100℃60±5——60±7/560±7/5GB/T12324.要求4.1外观要求4.1.1烟胶片4.1.1.1一级烟胶片胶片应干燥，清洁、强韧、坚实，而且无缺陷、树脂状物质（胶锈）、火泡、砂砾、污秽和任何其他外来物质，但允许有实物标准样本所示程度的轻微分散的屑点和分散的针头大小的小气泡每个胶包在包装时应无霉，交货时允许在包皮上或者与胶包表面连接处有极轻微的干霉痕迹，但未透入胶包内部，拉维邦色泽应不小于或等于6.0不应有氧化斑点或条痕，胶块，分级剪下的不合格的碎胶、撇泡胶、弱胶、过热胶、烟熏过度胶、夹生胶、返生胶、无花纹不透明和烧焦胶片及其他杂质。4.1.1.2二级烟胶片胶片应干燥，清洁、强韧、坚实，而且无缺陷、火泡、砂砾、污秽和下述规定允许之外的其他任何外来物质。交货时允许轻微的胶锈，在包皮上，胶包表面和内部胶片允许有少量的干霉，如果胶包上出现有显著程度的胶锈和干霉者，其胶包数不应超过抽样胶包数的5%。拉维邦色泽应不小于或等于6.0允许有实物标准样本所示程度的针头大小的小气泡或微小的树皮屑头。不应有氧化斑点或条痕，胶块，分级剪下的不合格的碎胶、撇泡胶、弱胶、过热胶、烟熏过度胶、夹生胶、返生胶、无花纹不透明和烧焦胶片及其他杂质。4.1.1.3三级烟胶片胶片应干燥、强韧、且无缺陷、火泡、砂砾、污秽和下述规定允许之外的其他外来物质。交货时允许有轻微的胶锈，在包皮上，胶包表面和内部胶片允许有少量的干霉，如果胶包上出现有显著程度的胶锈和干霉者，其胶包数不应超过抽样胶包数的10%。允许有实物标准样本所示程度的针头大小的小气泡或微小的树皮屑头。不应有氧化斑点或条痕，胶块，分级剪下的不合格的碎胶、撇泡胶、弱胶、过热胶、烟熏过度胶、夹生胶、返生胶、无花纹不透明和烧焦胶片及其他杂质。4.1.1.4四级烟胶片胶片应干燥、强韧、且无缺陷、火泡、砂砾、污秽和下述规定允许之外的其他外来物质。交货时允许有轻微的胶锈，在包皮上，胶包表面和内部胶片允许有少量的干霉，如果胶包上出现有显著程度的胶锈和干霉者，其胶包数不应超过抽样胶包数的20%。允许有实物标准样本所示程度的数量和大小的中等树皮颗粒、气泡、半透明的斑点、轻第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页度发黏和轻度的烟熏过度橡胶不应有氧化斑点或条痕、弱胶、过热胶、烟熏不透胶和烧焦胶片。...
