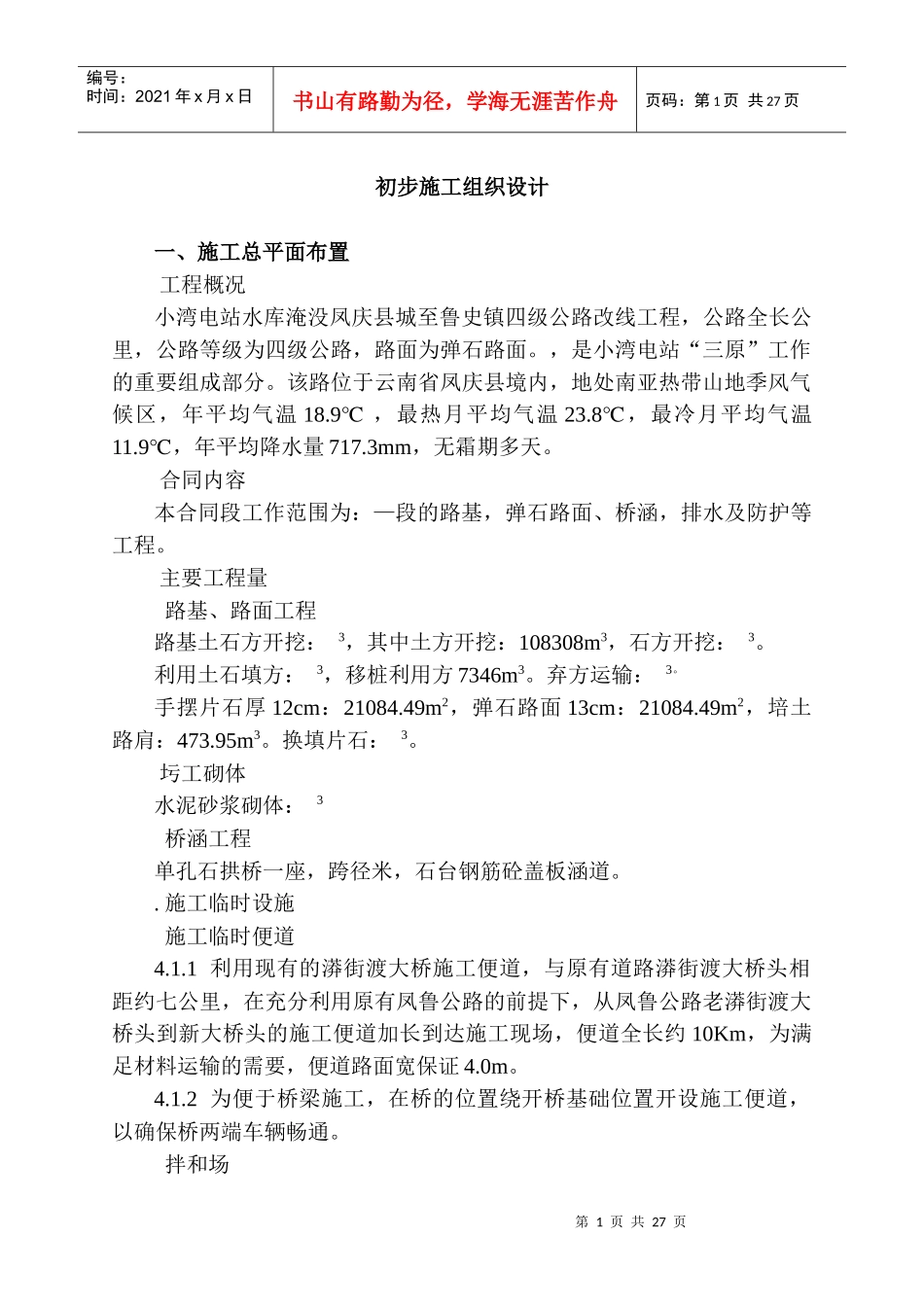

第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页初步施工组织设计一、施工总平面布置工程概况小湾电站水库淹没凤庆县城至鲁史镇四级公路改线工程，公路全长公里，公路等级为四级公路，路面为弹石路面。，是小湾电站“三原”工作的重要组成部分。该路位于云南省凤庆县境内，地处南亚热带山地季风气候区，年平均气温18.9℃，最热月平均气温23.8℃，最冷月平均气温11.9℃，年平均降水量717.3mm，无霜期多天。合同内容本合同段工作范围为：—段的路基，弹石路面、桥涵，排水及防护等工程。主要工程量路基、路面工程路基土石方开挖：3，其中土方开挖：108308m3，石方开挖：3。利用土石填方：3，移桩利用方7346m3。弃方运输：3。手摆片石厚12cm：21084.49m2，弹石路面13cm：21084.49m2，培土路肩：473.95m3。换填片石：3。圬工砌体水泥砂浆砌体：3桥涵工程单孔石拱桥一座，跨径米，石台钢筋砼盖板涵道。.施工临时设施施工临时便道4.1.1利用现有的漭街渡大桥施工便道，与原有道路漭街渡大桥头相距约七公里，在充分利用原有凤鲁公路的前提下，从凤鲁公路老漭街渡大桥头到新大桥头的施工便道加长到达施工现场，便道全长约10Km，为满足材料运输的需要，便道路面宽保证4.0m。4.1.2为便于桥梁施工，在桥的位置绕开桥基础位置开设施工便道，以确保桥两端车辆畅通。拌和场第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页4.2.1在路的左侧设置集中拌和场地，制作混凝土涵洞盖板，然后运输至各涵洞安装，以确保混凝土预制盖板质量。圬工砌体砂浆用柴动搅拌机现场拌和。4.2.2为满足桥涵结构件预制施工的需要，在桥头靠鲁史一端的桥头引道部位，设砼结构和块石储存场地，场内设—型强制式砼搅拌机及砂、石料堆放地点和预制件模板、载重车、汽车吊等桥涵施工及运输等设备。4.2.3为满足砌筑砂浆拌和，和局部砼施工，沿线另配—型搅拌机台。施工工厂设施施工工厂设施（见表—）施工工厂设施表—序号名称单位建筑面积占地面积结构型式所处位置砼结构予制场简易厂拌系统露天制砂系统露天拌和场附近砼搅拌站简易在砼结构予制场内钢筋模板加工露天在砼结构予制场内工地试验室板房在漭街渡桥头营地内合计办公及生活设施考虑到便于管理及供水、供电等因素，办公及生活设施除在砼予制场、厂拌系统及现场建有少量现场用房外，其它大部分集中布置在漭街渡老大桥头侧的营地内（见表—）办公及生活设施表—序号名称单位建筑面积占地面积结构型式所处位置职工宿舍临时房屋漭街渡大桥头第3页共27页第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页办公室临时房屋漭街渡大桥头食堂兼礼堂砖瓦漭街渡大桥头医务室砖瓦漭街渡大桥头沐浴室砖瓦漭街渡大桥头开水间砖瓦漭街渡大桥头厕所简易漭街渡大桥头现场房屋简易改线合计临时库房及材料堆放场地各类仓库分设在厂拌系统、予制场地、生活营地及施工现场内，火工材料库设在右侧的山沟内，油库设在漭街渡大桥头营地旁，水泥库分设在予制、拌和（厂拌）场地内，砂石等材料储场布置在拌和（厂拌）及预制场地内（见表—）。库房及材料堆放场地表—序号名称单位建筑面积占地面积结构型式所处位置物资仓库砖瓦左工具库砖瓦工具库砖瓦漭街渡大桥头水泥库简易钢筋模板堆放简易砂石料储备场露天漭街渡大桥头砂石料储备场露天其它材料露天炸药库砖瓦油库砖瓦漭街渡大桥头合计筑路材料料场第4页共27页第3页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共27页4.6.1根据合同文件规定：路面工程所需砂石材料由我单位自购供应，故在和漭街渡大桥头两处设有砂石料储备场。4.6.2施工期浆砌圬工用石料，均自业主指定料场采挖和路基石方开挖利用，并拌合厂附近设置制砂系统，以满足砌筑工程用砂的要求。4.6.3永久构筑物（桥涵）用沙均用业主指定沙场购买。4.6.4排水防护等工程用块、片石料可从岩石开挖料中经精选加工后使用。施工供风为满足路基开挖及高边坡处理等施工用风，本合同段共配备美国英格索兰公司生产的型（20m3）柴油移动式...
