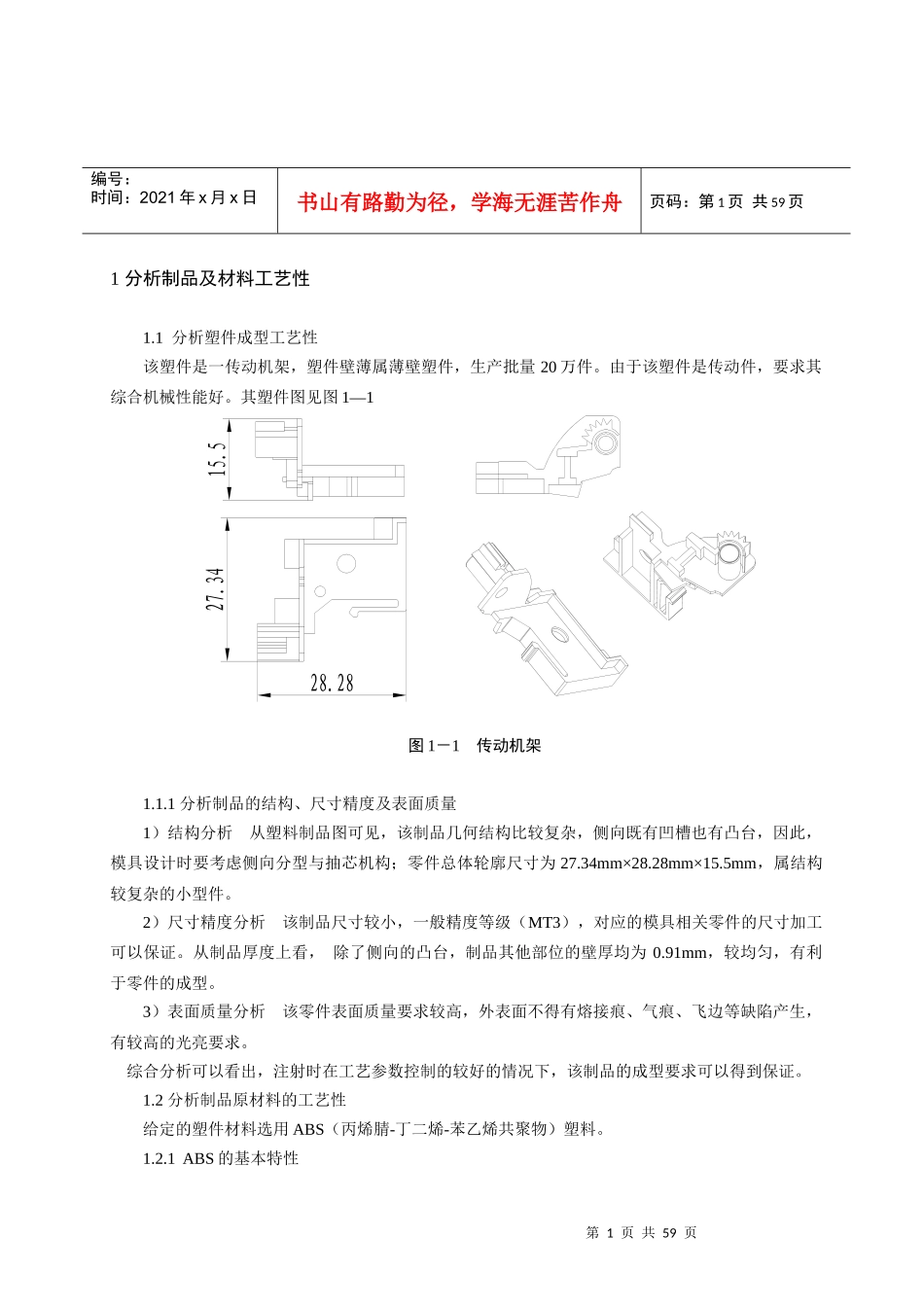

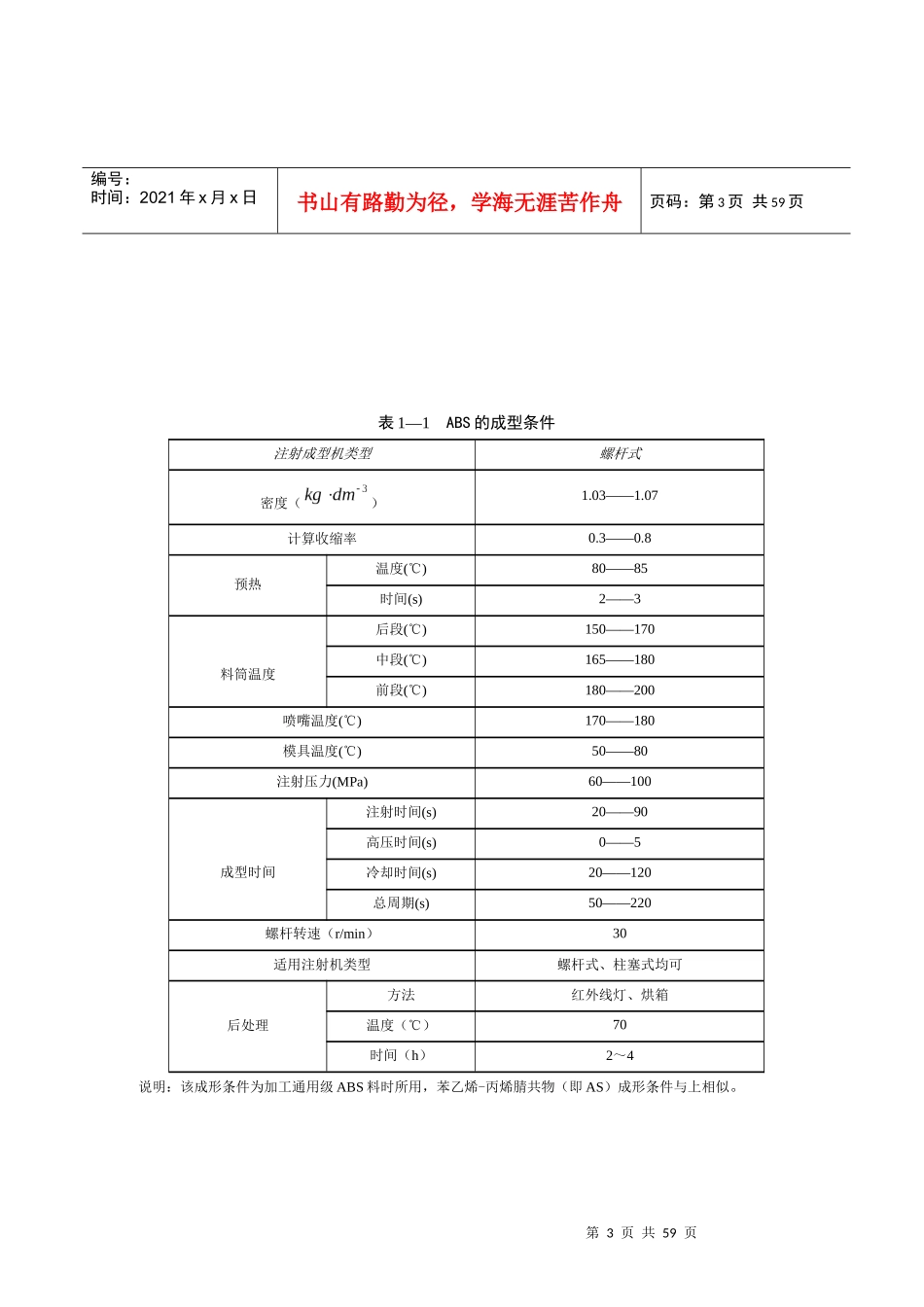

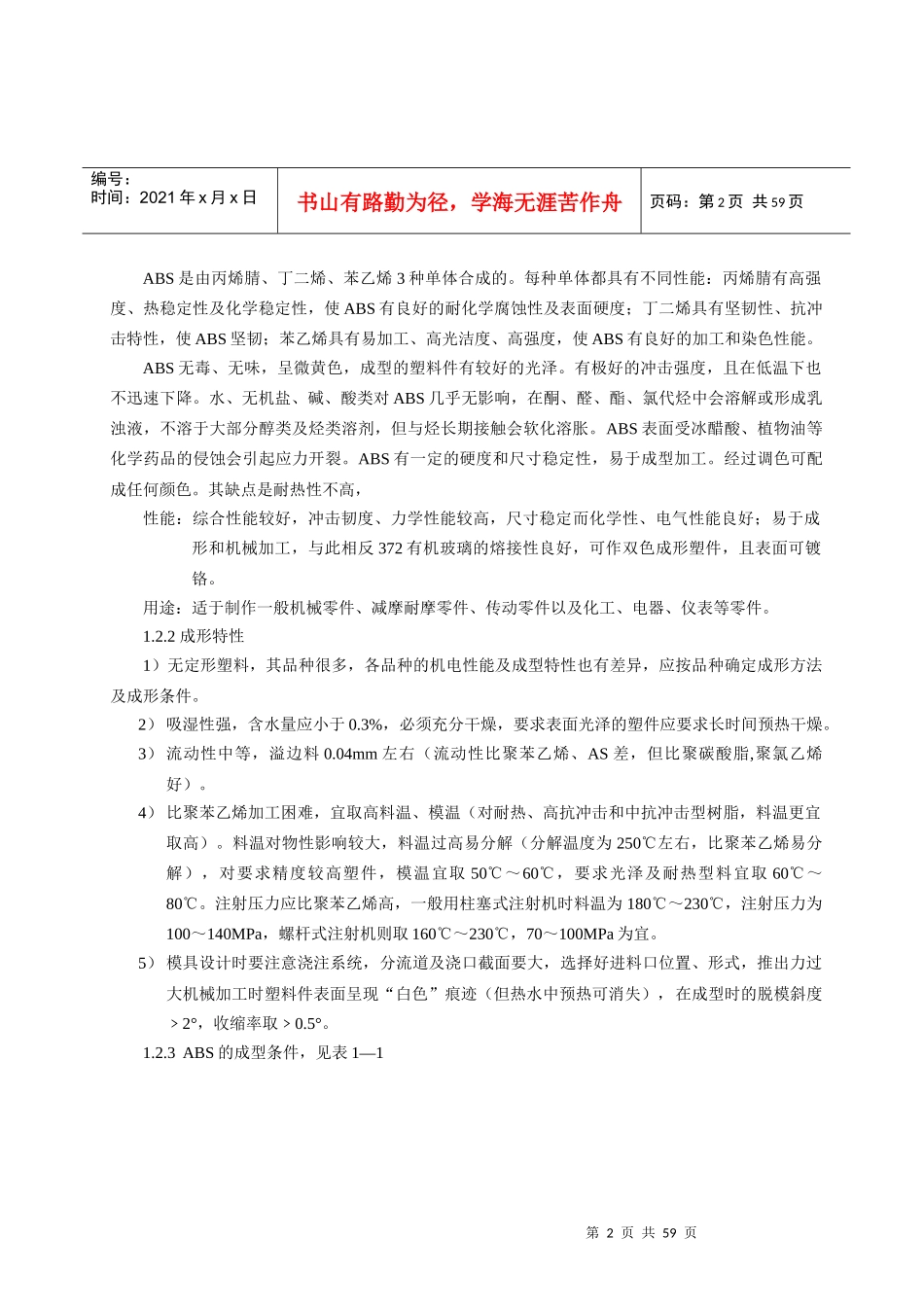

第1页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共59页1分析制品及材料工艺性1.1分析塑件成型工艺性该塑件是一传动机架，塑件壁薄属薄壁塑件，生产批量20万件。由于该塑件是传动件，要求其综合机械性能好。其塑件图见图1—1图1－1传动机架1.1.1分析制品的结构、尺寸精度及表面质量1）结构分析从塑料制品图可见，该制品几何结构比较复杂，侧向既有凹槽也有凸台，因此，模具设计时要考虑侧向分型与抽芯机构；零件总体轮廓尺寸为27.34mm×28.28mm×15.5mm，属结构较复杂的小型件。2）尺寸精度分析该制品尺寸较小，一般精度等级（MT3），对应的模具相关零件的尺寸加工可以保证。从制品厚度上看，除了侧向的凸台，制品其他部位的壁厚均为0.91mm，较均匀，有利于零件的成型。3）表面质量分析该零件表面质量要求较高，外表面不得有熔接痕、气痕、飞边等缺陷产生，有较高的光亮要求。综合分析可以看出，注射时在工艺参数控制的较好的情况下，该制品的成型要求可以得到保证。1.2分析制品原材料的工艺性给定的塑件材料选用ABS（丙烯腈-丁二烯-苯乙烯共聚物）塑料。1.2.1ABS的基本特性第2页共59页第1页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共59页ABS是由丙烯腈、丁二烯、苯乙烯3种单体合成的。每种单体都具有不同性能：丙烯腈有高强度、热稳定性及化学稳定性，使ABS有良好的耐化学腐蚀性及表面硬度；丁二烯具有坚韧性、抗冲击特性，使ABS坚韧；苯乙烯具有易加工、高光洁度、高强度，使ABS有良好的加工和染色性能。ABS无毒、无味，呈微黄色，成型的塑料件有较好的光泽。有极好的冲击强度，且在低温下也不迅速下降。水、无机盐、碱、酸类对ABS几乎无影响，在酮、醛、酯、氯代烃中会溶解或形成乳浊液，不溶于大部分醇类及烃类溶剂，但与烃长期接触会软化溶胀。ABS表面受冰醋酸、植物油等化学药品的侵蚀会引起应力开裂。ABS有一定的硬度和尺寸稳定性，易于成型加工。经过调色可配成任何颜色。其缺点是耐热性不高，性能：综合性能较好，冲击韧度、力学性能较高，尺寸稳定而化学性、电气性能良好；易于成形和机械加工，与此相反372有机玻璃的熔接性良好，可作双色成形塑件，且表面可镀铬。用途：适于制作一般机械零件、减摩耐摩零件、传动零件以及化工、电器、仪表等零件。1.2.2成形特性1）无定形塑料，其品种很多，各品种的机电性能及成型特性也有差异，应按品种确定成形方法及成形条件。2）吸湿性强，含水量应小于0.3%，必须充分干燥，要求表面光泽的塑件应要求长时间预热干燥。3）流动性中等，溢边料0.04mm左右（流动性比聚苯乙烯、AS差，但比聚碳酸脂,聚氯乙烯好）。4）比聚苯乙烯加工困难，宜取高料温、模温（对耐热、高抗冲击和中抗冲击型树脂，料温更宜取高）。料温对物性影响较大，料温过高易分解（分解温度为250℃左右，比聚苯乙烯易分解），对要求精度较高塑件，模温宜取50℃～60℃，要求光泽及耐热型料宜取60℃～80℃。注射压力应比聚苯乙烯高，一般用柱塞式注射机时料温为180℃～230℃，注射压力为100～140MPa，螺杆式注射机则取160℃～230℃，70～100MPa为宜。5）模具设计时要注意浇注系统，分流道及浇口截面要大，选择好进料口位置、形式，推出力过大机械加工时塑料件表面呈现“白色”痕迹（但热水中预热可消失），在成型时的脱模斜度﹥2°，收缩率取﹥0.5°。1.2.3ABS的成型条件，见表1—1第3页共59页第2页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共59页表1—1ABS的成型条件注射成型机类型螺杆式密度（）1.03——1.07计算收缩率0.3——0.8预热温度(℃)80——85时间(s)2——3料筒温度后段(℃)150——170中段(℃)165——180前段(℃)180——200喷嘴温度(℃)170——180模具温度(℃)50——80注射压力(MPa)60——100成型时间注射时间(s)20——90高压时间(s)0——5冷却时间(s)20——120总周期(s)50——220螺杆转速（r/min）30适用注射机类型螺杆式、柱塞式均可后处理方法红外线灯、烘箱温度（℃）70时间（h）2～4说明：该成形条件为加工通用级ABS料时所用，苯乙烯-丙烯腈共物（即AS）...
