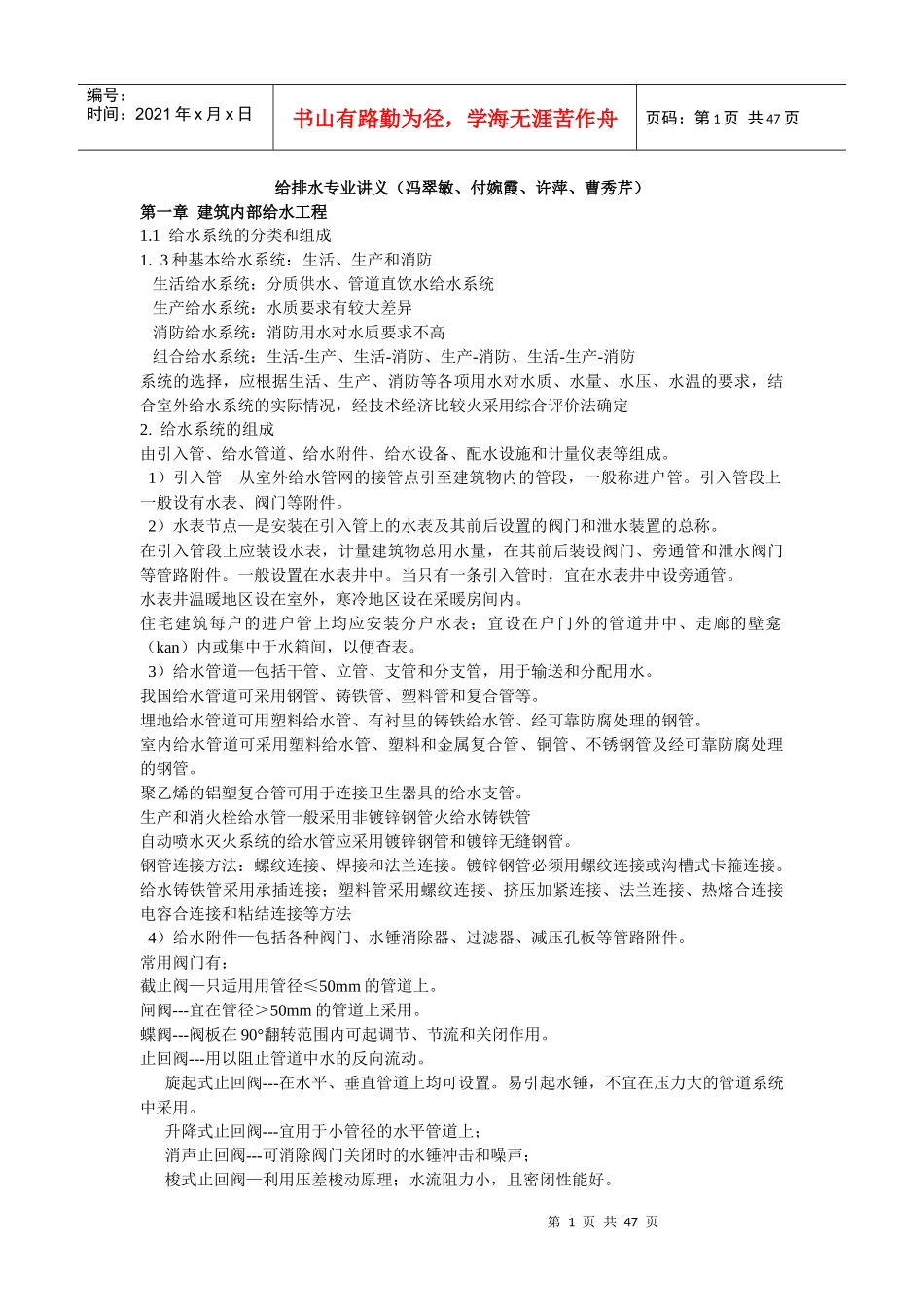

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页给排水专业讲义（冯翠敏、付婉霞、许萍、曹秀芹）第一章建筑内部给水工程1.1给水系统的分类和组成1.3种基本给水系统：生活、生产和消防生活给水系统：分质供水、管道直饮水给水系统生产给水系统：水质要求有较大差异消防给水系统：消防用水对水质要求不高组合给水系统：生活-生产、生活-消防、生产-消防、生活-生产-消防系统的选择，应根据生活、生产、消防等各项用水对水质、水量、水压、水温的要求，结合室外给水系统的实际情况，经技术经济比较火采用综合评价法确定2.给水系统的组成由引入管、给水管道、给水附件、给水设备、配水设施和计量仪表等组成。1）引入管—从室外给水管网的接管点引至建筑物内的管段，一般称进户管。引入管段上一般设有水表、阀门等附件。2）水表节点—是安装在引入管上的水表及其前后设置的阀门和泄水装置的总称。在引入管段上应装设水表，计量建筑物总用水量，在其前后装设阀门、旁通管和泄水阀门等管路附件。一般设置在水表井中。当只有一条引入管时，宜在水表井中设旁通管。水表井温暖地区设在室外，寒冷地区设在采暖房间内。住宅建筑每户的进户管上均应安装分户水表；宜设在户门外的管道井中、走廊的壁龛（kan）内或集中于水箱间，以便查表。3）给水管道—包括干管、立管、支管和分支管，用于输送和分配用水。我国给水管道可采用钢管、铸铁管、塑料管和复合管等。埋地给水管道可用塑料给水管、有衬里的铸铁给水管、经可靠防腐处理的钢管。室内给水管道可采用塑料给水管、塑料和金属复合管、铜管、不锈钢管及经可靠防腐处理的钢管。聚乙烯的铝塑复合管可用于连接卫生器具的给水支管。生产和消火栓给水管一般采用非镀锌钢管火给水铸铁管自动喷水灭火系统的给水管应采用镀锌钢管和镀锌无缝钢管。钢管连接方法：螺纹连接、焊接和法兰连接。镀锌钢管必须用螺纹连接或沟槽式卡箍连接。给水铸铁管采用承插连接；塑料管采用螺纹连接、挤压加紧连接、法兰连接、热熔合连接电容合连接和粘结连接等方法4）给水附件—包括各种阀门、水锤消除器、过滤器、减压孔板等管路附件。常用阀门有：截止阀—只适用用管径≤50mm的管道上。闸阀---宜在管径＞50mm的管道上采用。蝶阀---阀板在90°翻转范围内可起调节、节流和关闭作用。止回阀---用以阻止管道中水的反向流动。旋起式止回阀---在水平、垂直管道上均可设置。易引起水锤，不宜在压力大的管道系统中采用。升降式止回阀---宜用于小管径的水平管道上；消声止回阀---可消除阀门关闭时的水锤冲击和噪声；梭式止回阀—利用压差梭动原理；水流阻力小，且密闭性能好。第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页液位控制阀、液压水位控制阀、安全阀消防给水系统的附件主要有水泵接合器、报警阀组、水流指示器、信号阀门和末端试水装置。5）配水设施6）增压贮水设备—水泵、水箱、贮水池和吸水井等贮水设备7）水表的分类和比较我国建筑中多用速度式水表。速度式湿式多流束水表更好。1.2给水方式给水方式即指建筑内部给水系统的供水方案。合理的供水方案，应综合工程涉及到的各项因素（技术因素、经济因素、社会因素和环境因素）。在初步确定给水方式时，对层高不超过3.5m的民用建筑，给水系统所需的压力H（自室外地面算起），可用以下经验法估算：1层（n=1）为100kpa，2层为120kpa，3层以上每增加1层，增加40kpa（即H=120+40×（n-2）kpa，其中n≥2）。1.2.1给水方式的基本形式1.依靠外网压力的给水方式1）直接给水方式---适用于室外给水管网的水量、水压在一天内均能满足用水要求的建筑。2）设水箱的给水方式---宜在室外给水管网供水压力周期性不足时采用。2.依靠水泵升压给水方式1）设水泵的给水方式---宜在室外给水管网的水压经常不足时采用。建筑内用水量大且较均匀时，可采用恒速水泵供水。当建筑内用水不均匀时，采用一台或多台水泵变速运行供水，以提高水泵的工作效率。当水泵与室外管网直接连接时，应设旁通管。当采用水泵直接从室外管网抽水时，必须征得供水部门的同...
