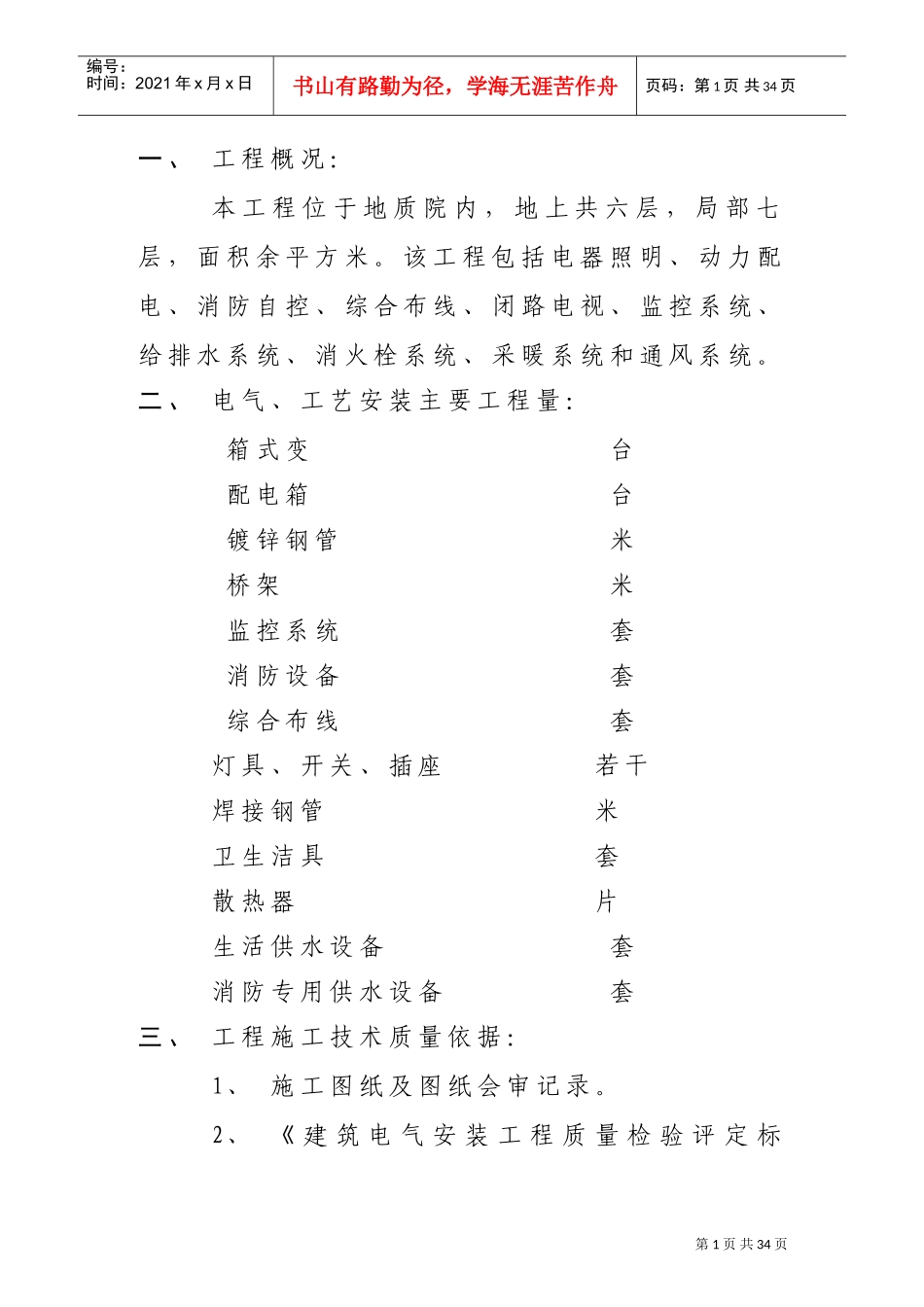

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页一、工程概况：本工程位于地质院内，地上共六层，局部七层，面积余平方米。该工程包括电器照明、动力配电、消防自控、综合布线、闭路电视、监控系统、给排水系统、消火栓系统、采暖系统和通风系统。二、电气、工艺安装主要工程量：箱式变台配电箱台镀锌钢管米桥架米监控系统套消防设备套综合布线套灯具、开关、插座若干焊接钢管米卫生洁具套散热器片生活供水设备套消防专用供水设备套三、工程施工技术质量依据：1、施工图纸及图纸会审记录。2、《建筑电气安装工程质量检验评定标第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页准》、《电气装置安装工程施工及验收规范》、、、《电气装置安装工程电缆线路施工及验收规范》、《电气盘、柜及二次回路接线施工及验收规范》、《电气装置安装工程接地装置施工及验收规范》、《火灾自动报警系统施工及验收规范》、《通风与空调工程施工及验收规范》、《采暖与卫生工程施工及验收规范》四、施工准备：1、人员准备：该工程配备电气技术员名，安装技术员名，施工管理员名，施工人员名。2、技术准备：施工过程中所用到的图集、规范、标准已落实到位并组织有关人员进行了学习，编制技术交底并组织人员学习。五、施工部署：1、根据工作内容可划分主要施工阶段：1）配合阶段：本阶段主要配合土建工程进度，予埋予留并做好隐蔽工程记录。2）安装阶段：本阶段为土建工程量基本完第3页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页成，安装各电气器具、设备。3）调试阶段：各设备安装完毕，进行送电调试。2、施工进度的控制：1）加强三检制，对已施工完的部分保质保量，做到不返工，以节约时间。2）积极组织货源，做到不窝工。3）制定详细的施工计划。六、主要施工工序及方法：（）通信系统工程、工程概况：电话及综合布线系统：本工程安装双孔面板个，共安装信息模块个。信息插座模块全部采用五类模块。新设个，，闭路点个，分支器、分配器个，放大器个，电话部分电话分线座只。各个子配线间至各工作区信息插座由五类非屏双绞线组成。本系统将干线子系统线路延伸到用户工作区，水平线由四层机房出线后，沿电缆桥架在吊顶内敷设，进入房间时，从线槽引出金属软管以埋入方式由墙壁而下到各个信息插座。管理间子系统由四层配线间的配线架组成。里面安装配线模块和跳线槽；用于缆线终端。电话部分：第4页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共34页由配线架上跳线接入程序交换机，外部由通讯公司、邮电局引来的通讯电缆经电缆井至四层有线机房。如有电话或微机位置变动或微机、电话点之间相互转换，只需在配线架上通过跳线即可实现。避免了传统布线乱扯线的麻烦，有利于整个网络的科学规划和管理。、施工依据我们严格按照中国工程建设标准化协会制定的《建筑与建筑群综合布线系统工程施工及验收规范》：执行，保证每个信息点电气特性达到国际标准，以使网络稳定的运行在上。我们的承诺是免费维护布线系统年。、施工组织具体方案）、电话及综合布线系统施工准备→配管、桥架安装→线缆敷设→信息插座安装、缆线终端→地板、楼地制作→设备安装、缆线终端→系统测试、维护→竣工验收→维护、施工准备：施工前应对钢管、桥架、线缆、机柜、机架、配线端子各设备的规格、数量、质量、出厂证明进行检查。电缆应附带完整、严格的电气性能检验报告，并从中任意，抽选箱线进行抽样测线。第5页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共34页、配管：配管工作与其它强电同期进行。配管时应符合以下要求：、管道内应无阻挡，管道口应无毛刺。、布放电缆时，管道的截面利用率应为％－％。、管道口必须装上护口。、配管时要与强电钢管保持10mm距离。、桥架安装：桥架安装应符合以下要求：、桥架宜高出地面2.2m以上，桥架顶部距顶棚或其它障碍物应大于0.30米。、桥架内填充率应不超过％。、在吊顶内安装时，槽盖开启面应保护80mm...
