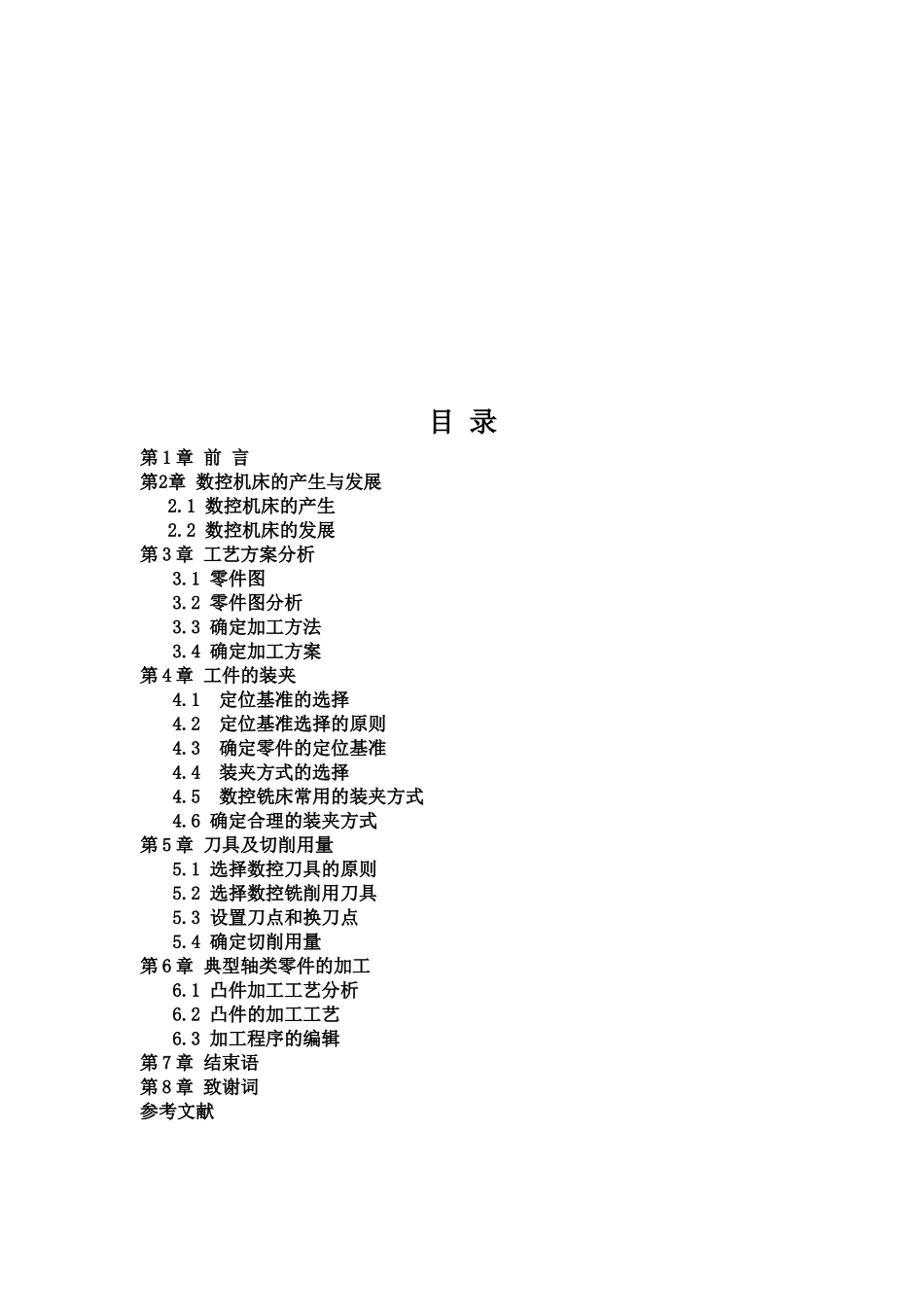

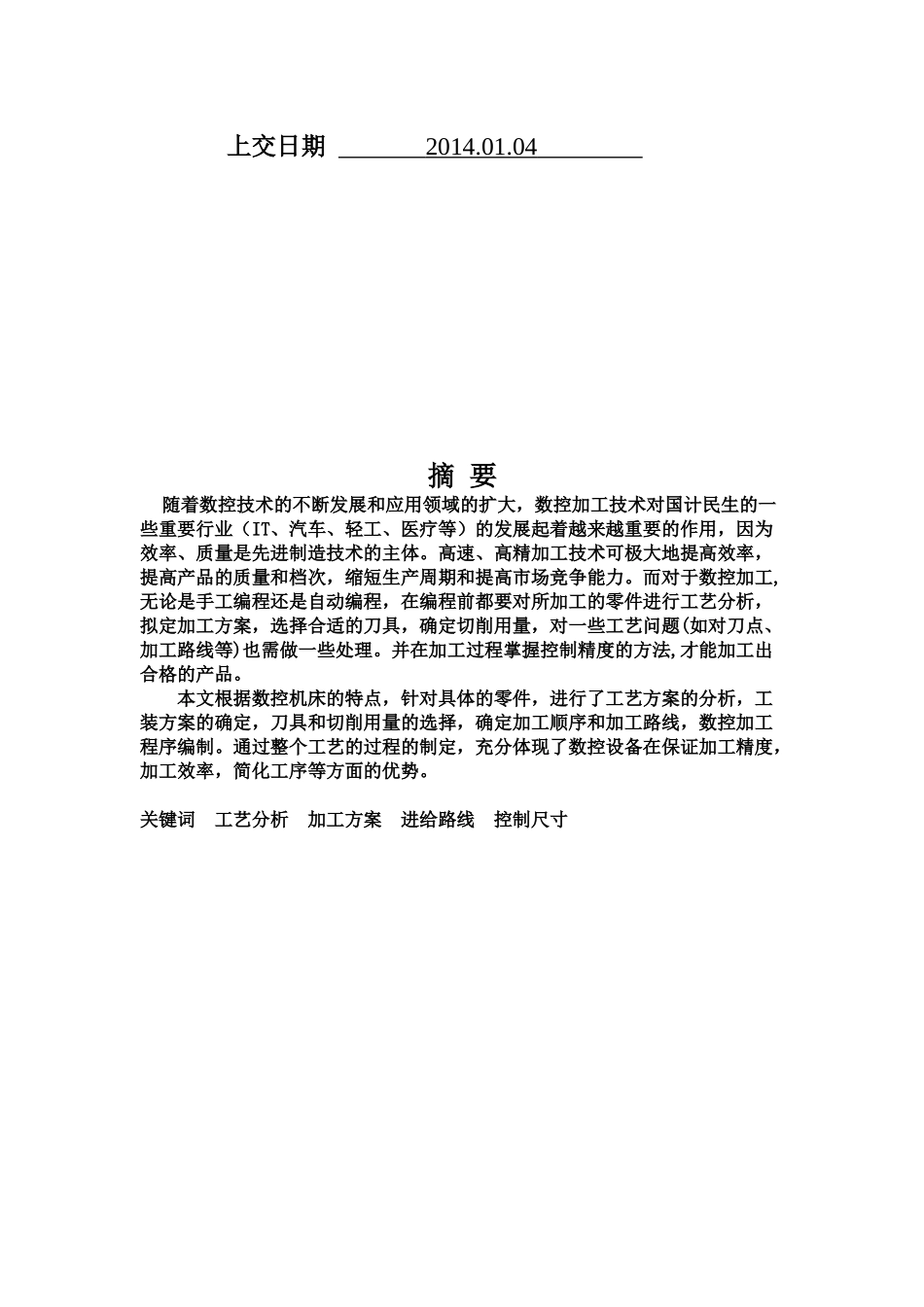

漯河职业技术学院毕业设计（2013届）题目凸件的加工系（院）漯河职院机电系专业数控技术班级学号学生姓名指导教师张超凡老师上交日期2014.01.04摘要随着数控技术的不断发展和应用领域的扩大，数控加工技术对国计民生的一些重要行业（IT、汽车、轻工、医疗等）的发展起着越来越重要的作用，因为效率、质量是先进制造技术的主体。高速、高精加工技术可极大地提高效率，提高产品的质量和档次，缩短生产周期和提高市场竞争能力。而对于数控加工,无论是手工编程还是自动编程，在编程前都要对所加工的零件进行工艺分析，拟定加工方案，选择合适的刀具，确定切削用量，对一些工艺问题(如对刀点、加工路线等)也需做一些处理。并在加工过程掌握控制精度的方法,才能加工出合格的产品。本文根据数控机床的特点，针对具体的零件，进行了工艺方案的分析，工装方案的确定，刀具和切削用量的选择，确定加工顺序和加工路线，数控加工程序编制。通过整个工艺的过程的制定，充分体现了数控设备在保证加工精度，加工效率，简化工序等方面的优势。关键词工艺分析加工方案进给路线控制尺寸目录第1章前言第2章数控机床的产生与发展2.1数控机床的产生2.2数控机床的发展第3章工艺方案分析3.1零件图3.2零件图分析3.3确定加工方法3.4确定加工方案第4章工件的装夹4.1定位基准的选择4.2定位基准选择的原则4.3确定零件的定位基准4.4装夹方式的选择4.5数控铣床常用的装夹方式4.6确定合理的装夹方式第5章刀具及切削用量5.1选择数控刀具的原则5.2选择数控铣削用刀具5.3设置刀点和换刀点5.4确定切削用量第6章典型轴类零件的加工6.1凸件加工工艺分析6.2凸件的加工工艺6.3加工程序的编辑第7章结束语第8章致谢词参考文献第1章前言在机械加工工艺教学中，机械制造专业学生及数控技术专业学生都要学习数控车床操作技术。让学生了解相关工种的先进技术，同时培养工作岗位的前瞻性；在讲授数控知识的同时，必须要求学生掌握基本的机械加工工艺，增强系统意识，理解手动操作与自动操作之间的联系，真正把学生培养成为适应各种工作环境和岗位的多面手。数控车工基础工艺理论及技能有机融合，包括夹具的使用、量具的识读和使用、刃具的刃磨及使用、基准定位等，分类叙述了车床操作、数控车床自动编程仿真操作、数控车床编程与操作的初、中级内容。以机械加工中车工工艺学与数控车床技能训练密切结合为主线，常用量具识读及工件测量、刀具及安装、工件定位与安装、金属切削过程及精加工，较清晰地展示了数控车工必须掌握的知识和技能的训练途径。对涉及与数控专业相关的基础知识、专业计算，都进行了有针对性的论述，目的在于塑造理论充实、技能扎实的专业技能型人才。本文以与切削用量的选择，工件的定位装夹，加工顺序和典型零件为例，结合数控加工的特点，分别进行工艺方案分析，机床的选择，刀具加工路线的确定，数控程序的编制，最终形成可以指导生产的工艺文件。在整个工艺过程的设计过程中，要通过分析，确定最佳的工艺方案，使得零件的加工成本最低，合理的选用定位夹紧方式，使得零件加工方便、定位精准、刚性好，合理选用刀具和切削参数，使得零件的加工在保证零件精度的情况下，加工效率最高、刀具消耗最低。最终形成的工艺文件要完整，并能指导实际生产。第二章数控机床的产生及发展2.1数控机床的产生在机械制造工业中并不是所有的产品零件都具有很大的批量，单件与小批量生产的零件（批量在10～100件）约占机械加工总量的80%以上。尤其是在造船、航天、航空、机床、重型机械以及国防工业更是如此。为了满足多品种，小批量的自动化生产，迫切需要一种灵活的，通用的，能够适用产品频繁变化的柔性自动化机床。数控机床就是在这样的背景下诞生与发展起来的。它为单件、小批量生产的精密复杂零件提供了自动化的加工手段。根据国家标准ＧＢ／Ｔ８１２９－１９９７，对机床数字控制的定义：用数字控制的装置（简称数控装置），在运行过程中，不断地引入数字数据，从而对某一生产过程实现自动控制，叫数字控制，简称数控。用计算机控制加工功能，称计算机数控（computerizednumerical，缩写ＣＮＣ）。数控机床即使采用了数...
