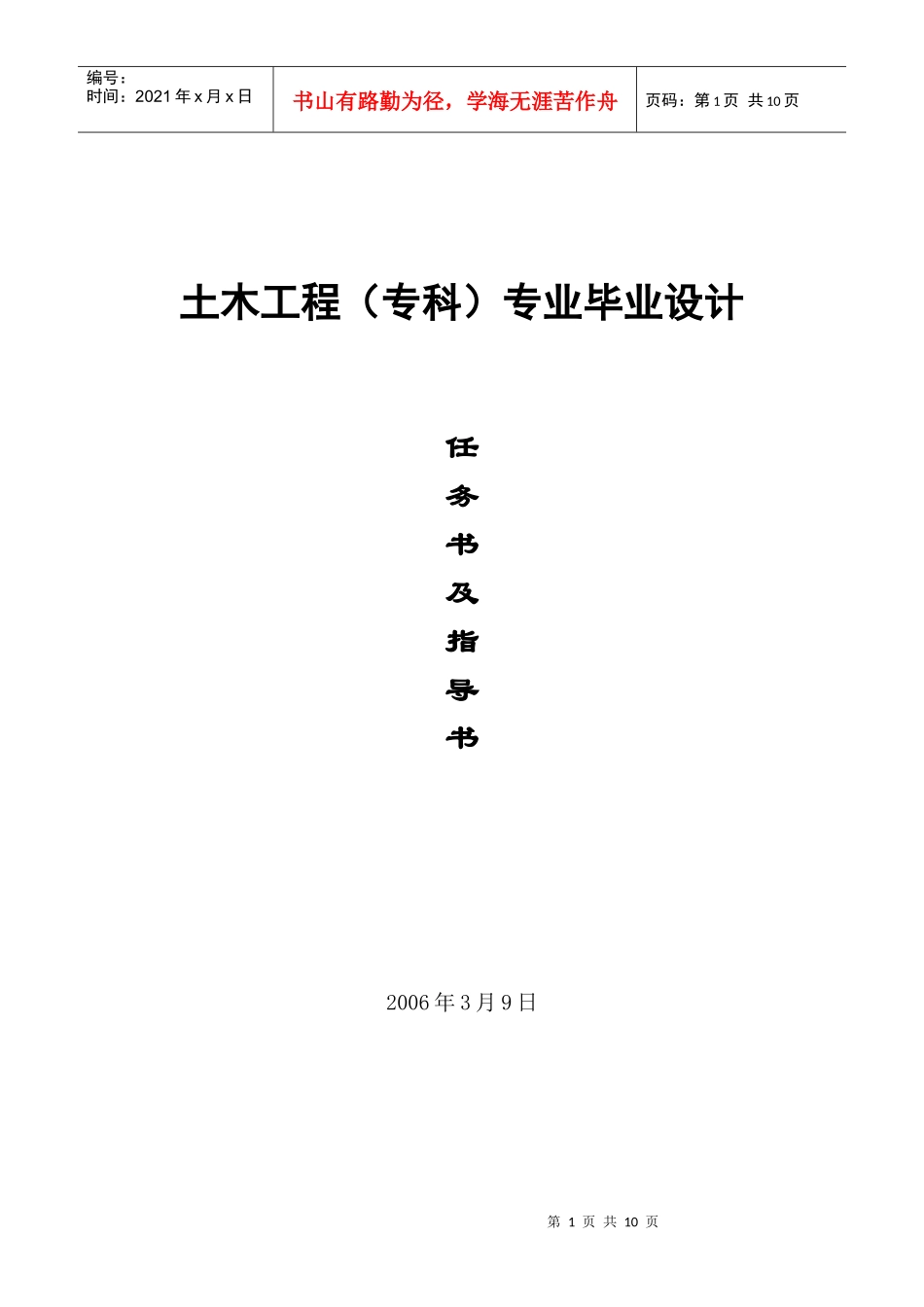

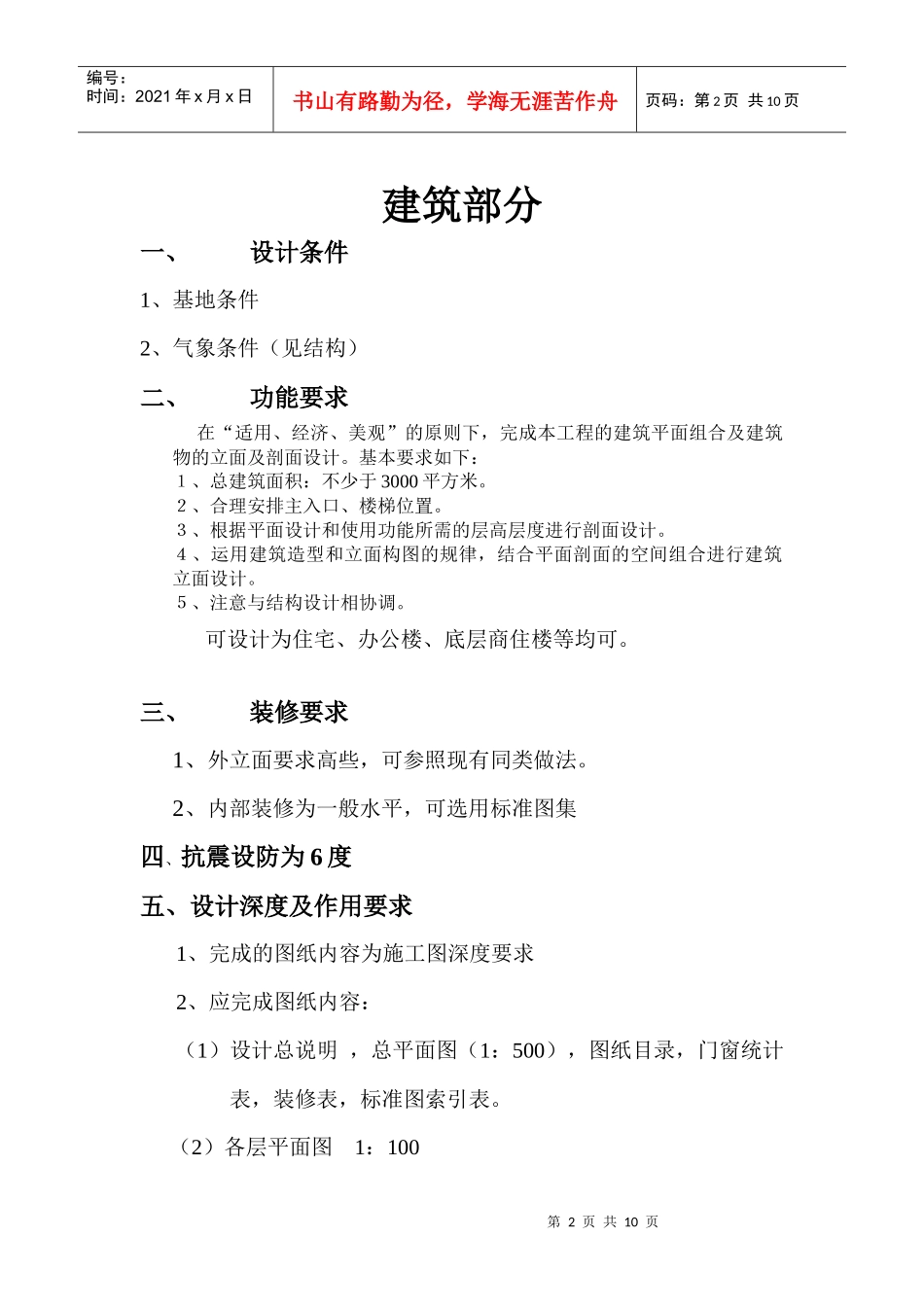

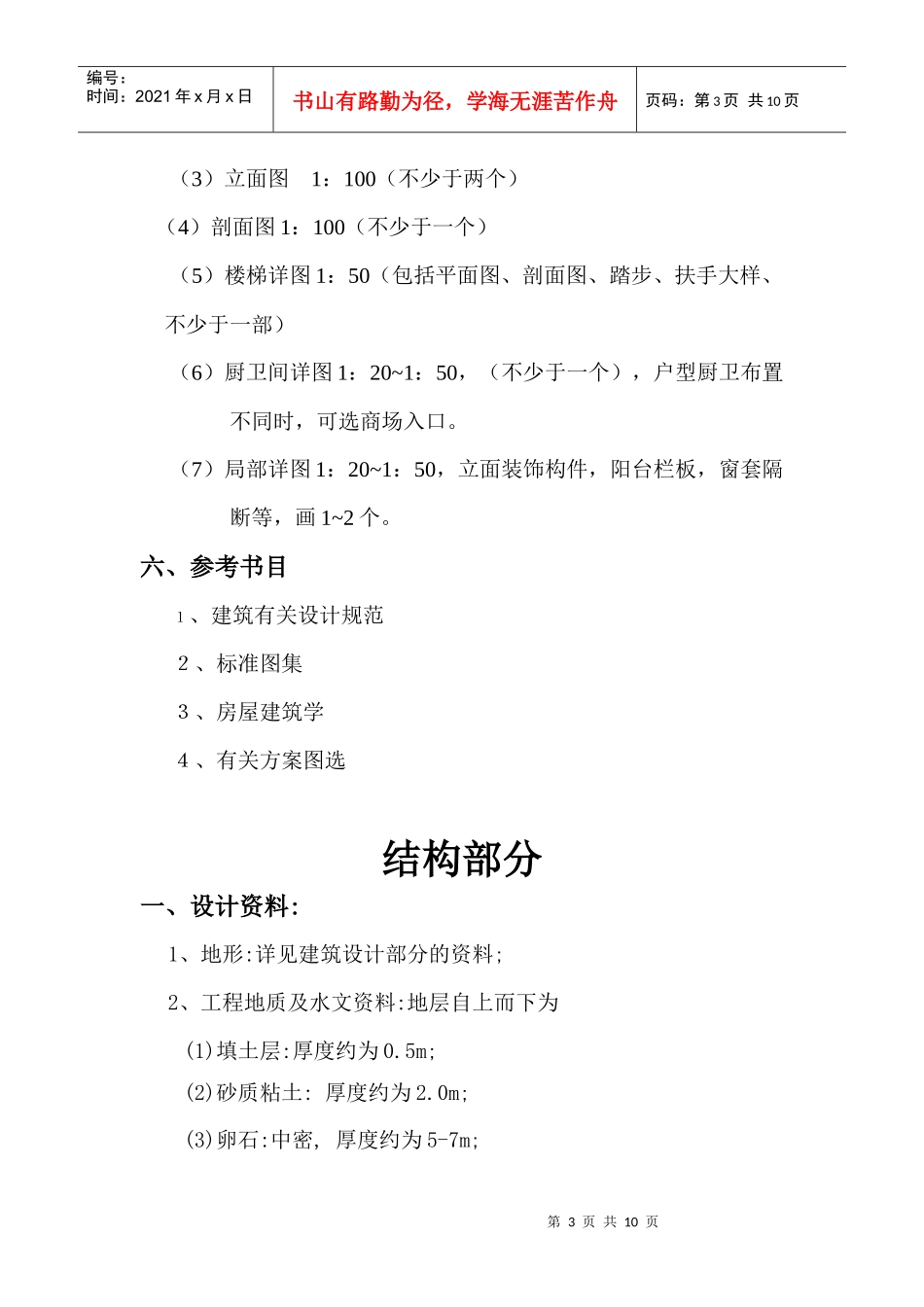

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页土木工程（专科）专业毕业设计任务书及指导书2006年3月9日第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页建筑部分一、设计条件1、基地条件2、气象条件（见结构）二、功能要求在“适用、经济、美观”的原则下，完成本工程的建筑平面组合及建筑物的立面及剖面设计。基本要求如下：１、总建筑面积：不少于3000平方米。２、合理安排主入口、楼梯位置。３、根据平面设计和使用功能所需的层高层度进行剖面设计。４、运用建筑造型和立面构图的规律，结合平面剖面的空间组合进行建筑立面设计。５、注意与结构设计相协调。可设计为住宅、办公楼、底层商住楼等均可。三、装修要求1、外立面要求高些，可参照现有同类做法。2、内部装修为一般水平，可选用标准图集四、抗震设防为6度五、设计深度及作用要求1、完成的图纸内容为施工图深度要求2、应完成图纸内容：（1）设计总说明，总平面图（1：500），图纸目录，门窗统计表，装修表，标准图索引表。（2）各层平面图1：100第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页（3）立面图1：100（不少于两个）（4）剖面图1：100（不少于一个）（5）楼梯详图1：50（包括平面图、剖面图、踏步、扶手大样、不少于一部）（6）厨卫间详图1：20~1：50，（不少于一个），户型厨卫布置不同时，可选商场入口。（7）局部详图1：20~1：50，立面装饰构件，阳台栏板，窗套隔断等，画1~2个。六、参考书目１、建筑有关设计规范２、标准图集３、房屋建筑学４、有关方案图选结构部分一、设计资料:1、地形:详见建筑设计部分的资料;2、工程地质及水文资料:地层自上而下为(1)填土层:厚度约为0.5m;(2)砂质粘土:厚度约为2.0m;(3)卵石:中密,厚度约为5-7m;第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页(4)基岩:表层中度风化。建筑区地层的承载力较高,地下水位高程为-8.00m,地下水对一般建筑材料无侵蚀作用,不考虑土的液化。3、气象条件:常年主导风向为东南风。二、设计任务及要求:一)设计任务1、施工图----统一用2号图纸完成，要求完成结构平面布置图(1:100);基础平面布置图(1:100)及基础配筋图(1:30);1~2榀XKJ的配筋图(1:50;1:25);现浇楼梯的结构布置图(1:50)及配筋图(1:30);现浇板及雨篷的配筋图(1:50);连续梁的配筋图(1:50;1:25)。2、结构计算----写于计算书中,要求完成1~2榀XKJ及其柱下基础的设计计算;现浇楼梯(梁式或板式)的设计计算;现浇板及雨篷的的设计计算;连梁的的设计计算。3、结构设计计算书----结构设计计算书中必须注明结构及其构件选型和结构布置的理由及设计依据,对于所选用的标准构件应注名构件的代号、标准图集的代号、构件的自重及详细尺寸,以便为后面的计算作准备.详细列出结构设计计算的各个步骤、全部的计算过程和计算结果.计算书中应附有必要的计算用图(结构及构件的关系图和结构及构件的计算简图).计算书的书写必须整第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页洁,不能随意涂改。二)设计要求:1、根据建筑设计和结构承重的要求、场地地质条件、材料供应及施工技术条件等,合理进行结构及其构件(楼面板、屋面板、过梁等)的选型和结构布置,应尽可能使计算简便,统一构件的编号,确定构件的定位尺寸,正确标注构件的结构标高。2、进行XKJ及其柱下基础计算时,应有正确的计算简图,选择合理的构件尺寸.清理荷载时一定要细心,不能多算也不能少算.内力计算步骤要完整,内力计算可手算也可用计算机计算,手算时可根据具体情况采用不同的计算方法.进行内力组合,确定截面的配筋,并且满足构造要求.施工图中,结构及构件尺寸的标注要齐全,受力钢筋、箍筋及构造钢筋的编号要清楚、正确.受力钢筋的锚固、连接及截断位置要清楚正确;箍筋加密区及非加密区的范围要详细准确,配置的数量要正确,横断面的选取位置及数量要合理.KJL的梁顶及梁底标高要正确.要按规范作图(仿宋体字,线...
