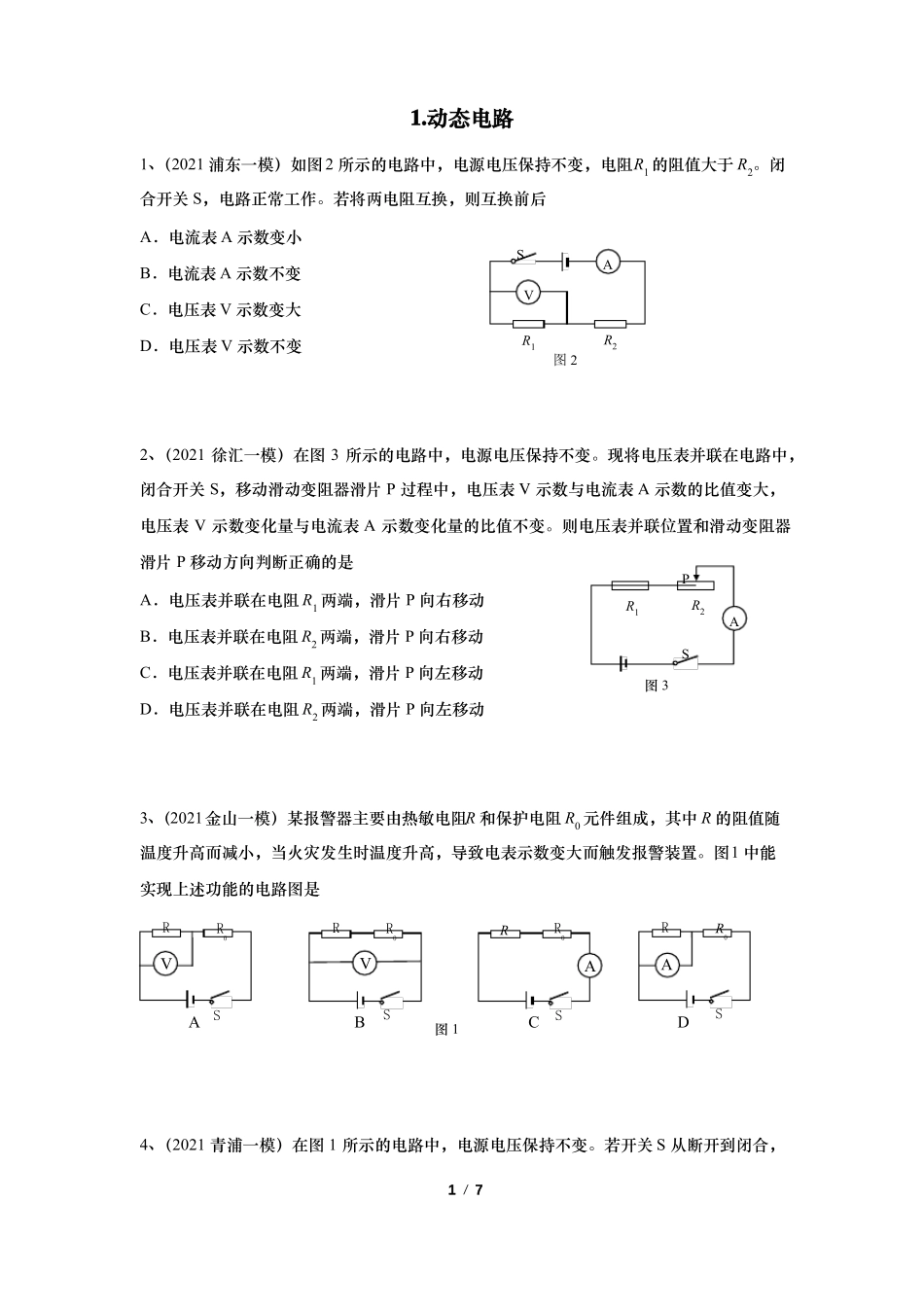

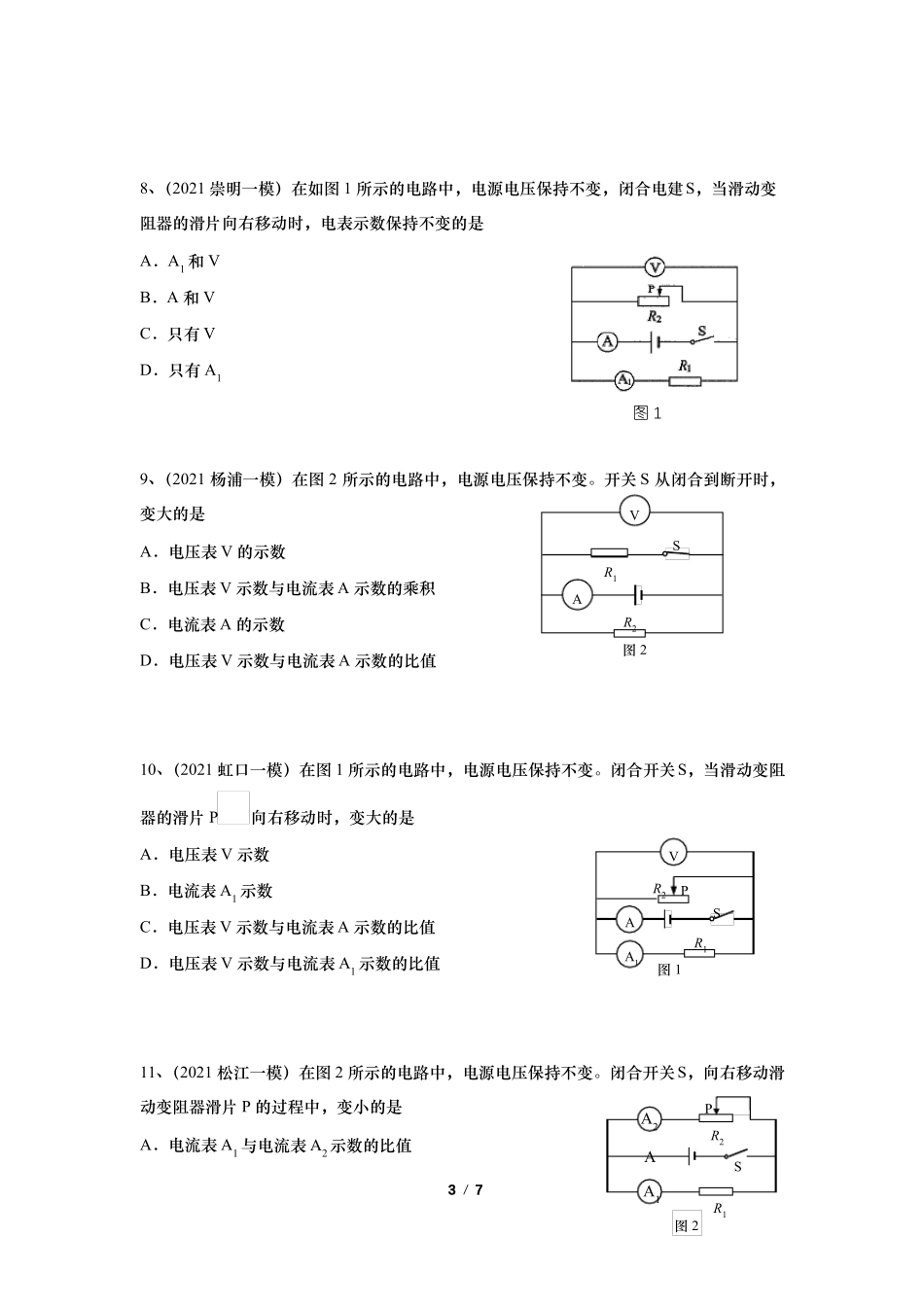

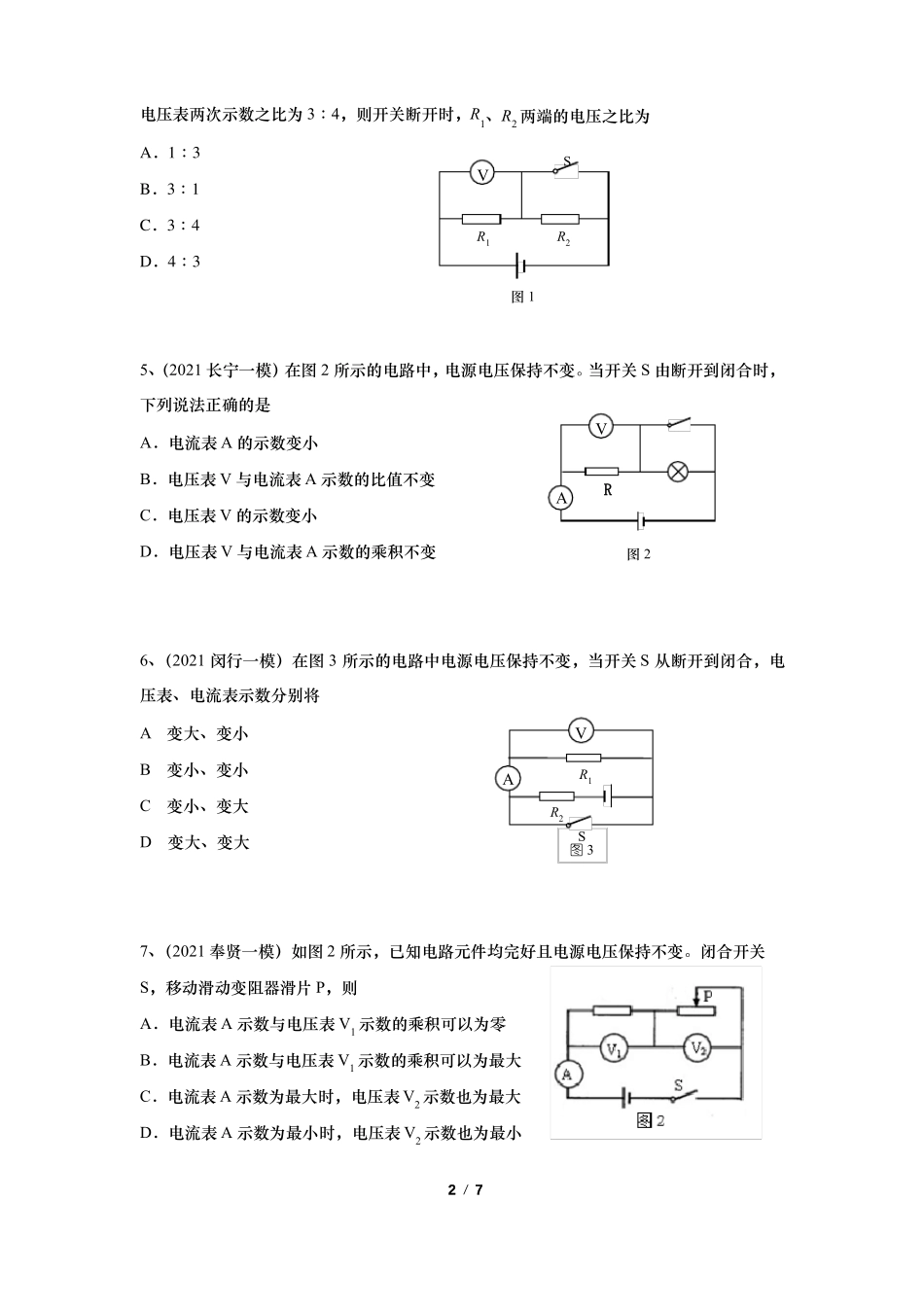

1.动态电路1、（2021浦东一模）如图2所示的电路中，电源电压保持不变，电阻R1的阻值大于R2。闭合开关S，电路正常工作。若将两电阻互换，则互换前后A．电流表A示数变小B．电流表A示数不变C．电压表V示数变大D．电压表V示数不变2、（2021徐汇一模）在图3所示的电路中，电源电压保持不变。现将电压表并联在电路中，闭合开关S，移动滑动变阻器滑片P过程中，电压表V示数与电流表A示数的比值变大，电压表V示数变化量与电流表A示数变化量的比值不变。则电压表并联位置和滑动变阻器滑片P移动方向判断正确的是A．电压表并联在电阻R1两端，滑片P向右移动B．电压表并联在电阻R2两端，滑片P向右移动C．电压表并联在电阻R1两端，滑片P向左移动D．电压表并联在电阻R2两端，滑片P向左移动3、（2021金山一模）某报警器主要由热敏电阻R和保护电阻R0元件组成，其中R的阻值随温度升高而减小，当火灾发生时温度升高，导致电表示数变大而触发报警装置。图1中能实现上述功能的电路图是RR0RR0R图3R1PR2ASVR1图2R2SAR0RR0VSVSSAASAB图1CD4、（2021青浦一模）在图1所示的电路中，电源电压保持不变。若开关S从断开到闭合，1/7电压表两次示数之比为3︰4，则开关断开时，R1、R2两端的电压之比为A．1︰3B．3︰1C．3︰4D．4︰35、（2021长宁一模）在图2所示的电路中，电源电压保持不变。当开关S由断开到闭合时，下列说法正确的是A．电流表A的示数变小B．电压表V与电流表A示数的比值不变C．电压表V的示数变小D．电压表V与电流表A示数的乘积不变6、（2021闵行一模）在图3所示的电路中电源电压保持不变，当开关S从断开到闭合，电压表、电流表示数分别将A变大、变小B变小、变小C变小、变大D变大、变大7、（2021奉贤一模）如图2所示，已知电路元件均完好且电源电压保持不变。闭合开关S，移动滑动变阻器滑片P，则A．电流表A示数与电压表V1示数的乘积可以为零AR2S图3图1SVR1R2VAR图2VR1B．电流表A示数与电压表V1示数的乘积可以为最大C．电流表A示数为最大时，电压表V2示数也为最大D．电流表A示数为最小时，电压表V2示数也为最小2/78、（2021崇明一模）在如图1所示的电路中，电源电压保持不变，闭合电建S，当滑动变阻器的滑片向右移动时，电表示数保持不变的是A．A1和VB．A和VC．只有VD．只有A19、（2021杨浦一模）在图2所示的电路中，电源电压保持不变。开关S从闭合到断开时，变大的是A．电压表V的示数R1VS图1B．电压表V示数与电流表A示数的乘积C．电流表A的示数D．电压表V示数与电流表A示数的比值AR2图210、（2021虹口一模）在图1所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向右移动时，变大的是VR2PAA1R1图1SA．电压表V示数B．电流表A1示数C．电压表V示数与电流表A示数的比值D．电压表V示数与电流表A1示数的比值11、（2021松江一模）在图2所示的电路中，电源电压保持不变。闭合开关S，向右移动滑动变阻器滑片P的过程中，变小的是A．电流表A1与电流表A2示数的比值3/7A2AA1图2PR2SR1B．电流表A与电流表A2示数的比值C．电流表A与电流表A2示数的差值D．电流表A与电流表A1示数的差值12、（2021嘉定一模）如图2所示，电源电压保持不变，所有电路元件完好。以下说法正确的是A．断开开关S，电压表和电流表均无示数B．开关S从断开到闭合时，电流表示数变大，电压表示数不变C．闭合开关S，滑片P向右移动的过程中，电压表示数变小D．闭合开关S，滑片P向右移动的过程中，电压表与电流表示数的比值变小13、（2021金山一模）如图2所示，电源电压为3伏，闭合开关S，电路正常工作。现有如下两种操作：①将开关S断开；②将电源电压替换为4伏。其中可以使电流表A示数与电流表A1示数的比值变小的操作有A．只有①可行B．只有②可行R1SAVR2PR1图2R2SAA1C．①②都可行D．①②都不行图214、（2021静安一模）在图1所示的电路中，电源电压保持不变。闭合开关S后，当滑动变阻器R1的滑片P由中点向右端移动时A．电流表A1的示数变大B．电压表V的示数变小C．电流表A示数与电流表A1示数的差值变小D．电压表V示数与电流表A示数的比值变大15、（2021黄浦一模）在图1所示电路中，电源电压保持不变，当滑片P向右移动时4/7A1APR1SR2V图...
