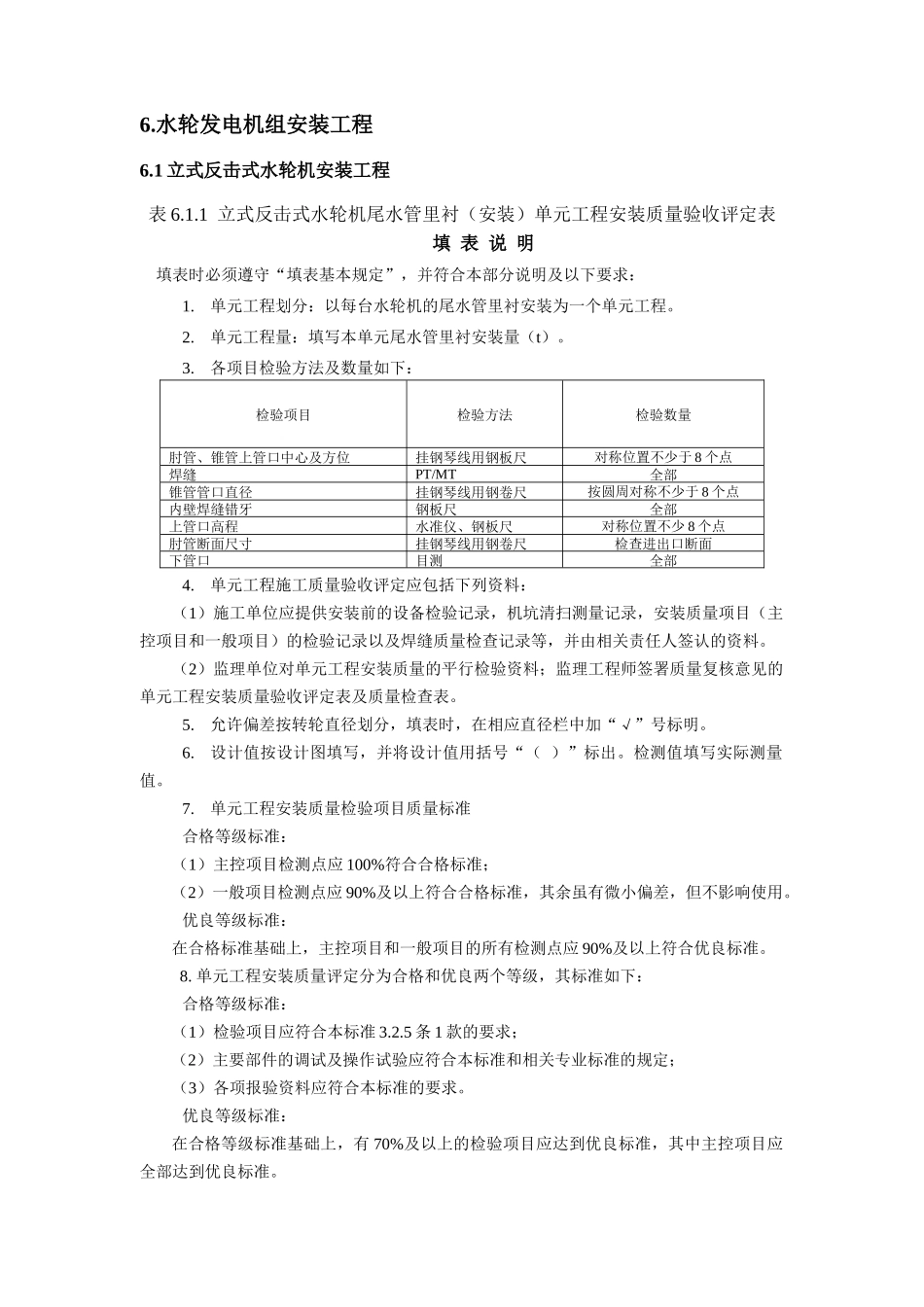

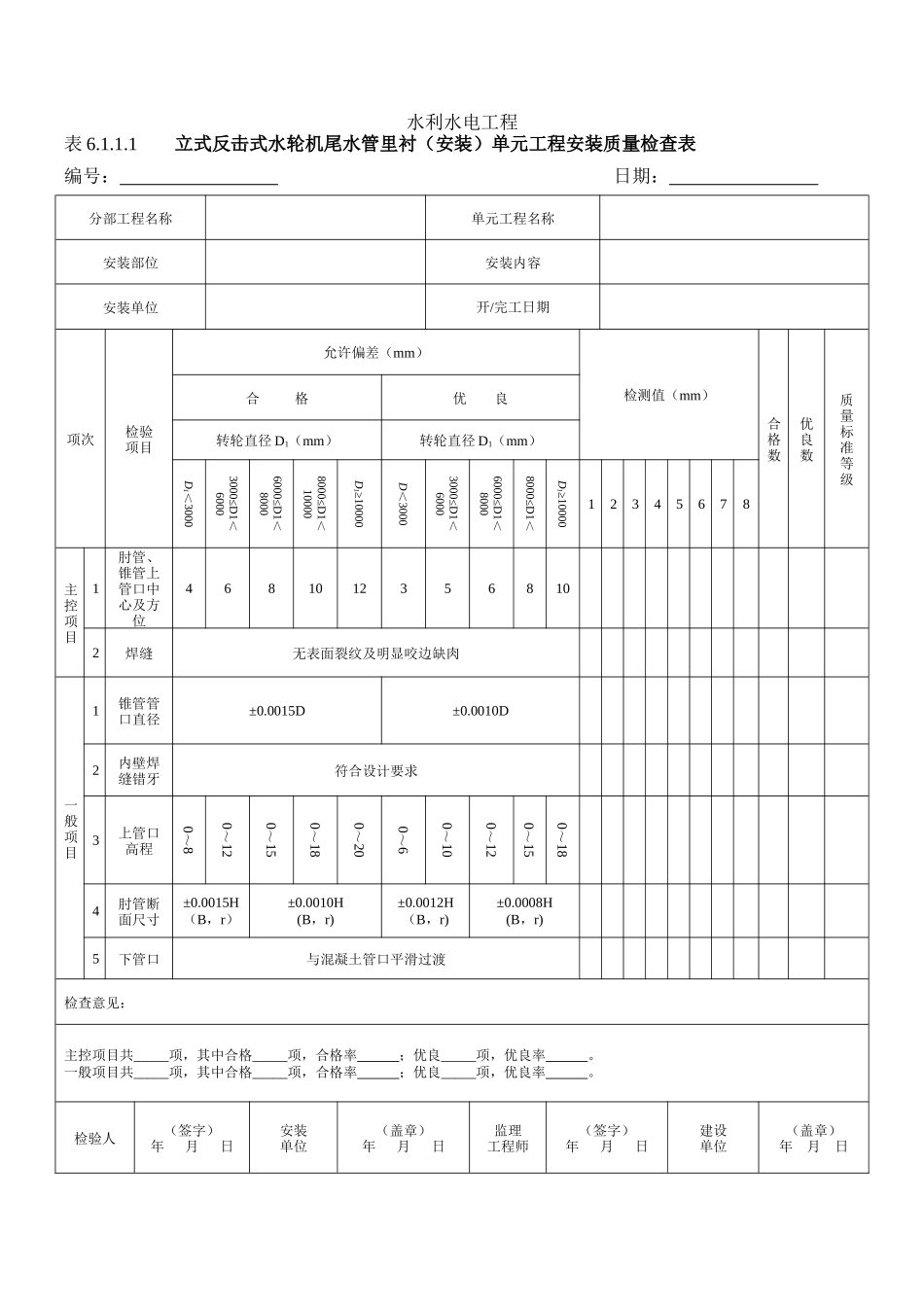

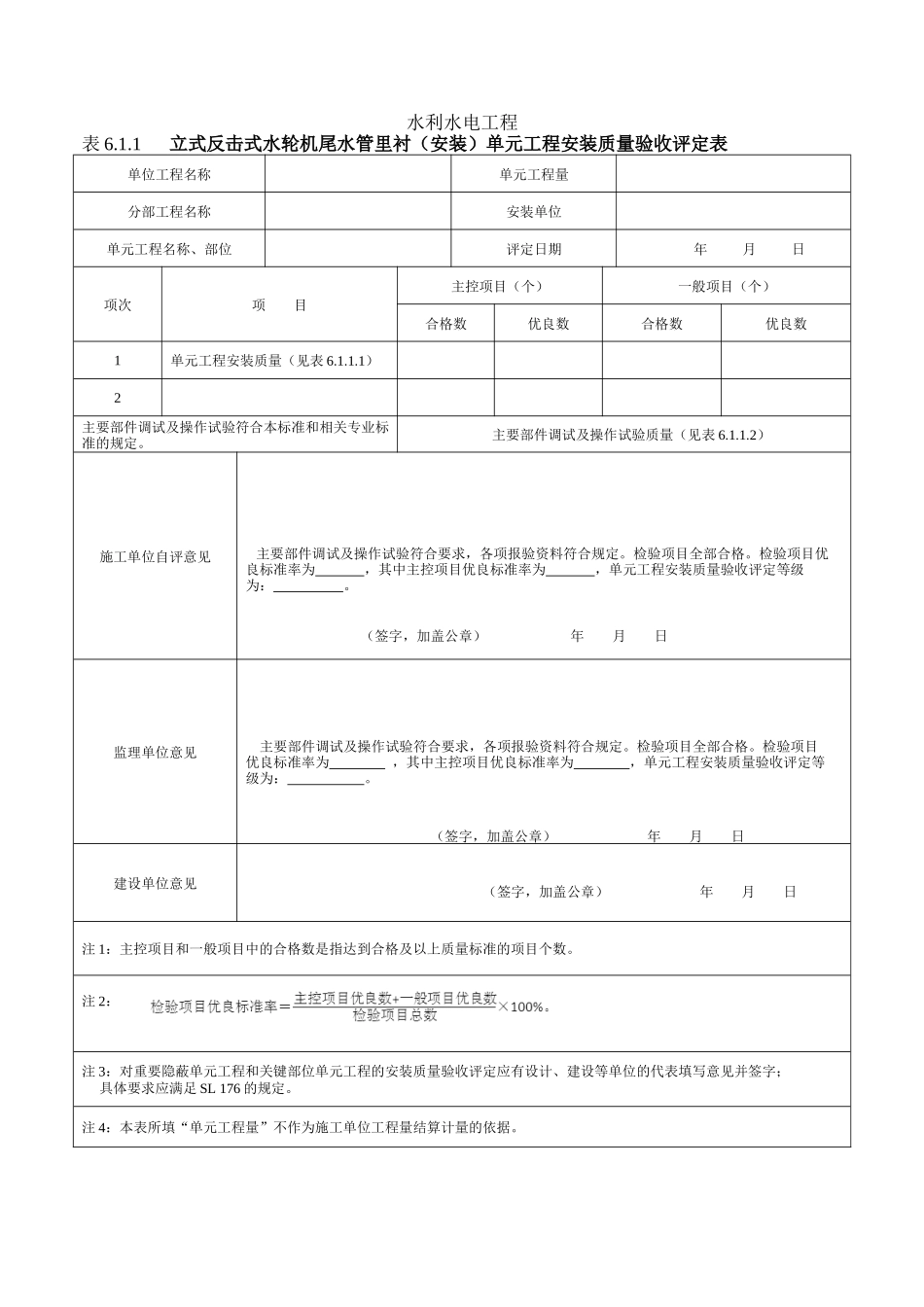

6.水轮发电机组安装工程6.1立式反击式水轮机安装工程表6.1.1立式反击式水轮机尾水管里衬（安装）单元工程安装质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求：1.单元工程划分：以每台水轮机的尾水管里衬安装为一个单元工程。2.单元工程量：填写本单元尾水管里衬安装量（t）。3.各项目检验方法及数量如下：检验项目检验方法检验数量肘管、锥管上管口中心及方位挂钢琴线用钢板尺对称位置不少于8个点焊缝PT/MT全部锥管管口直径挂钢琴线用钢卷尺按圆周对称不少于8个点内壁焊缝错牙钢板尺全部上管口高程水准仪、钢板尺对称位置不少8个点肘管断面尺寸挂钢琴线用钢卷尺检查进出口断面下管口目测全部4.单元工程施工质量验收评定应包括下列资料：（1）施工单位应提供安装前的设备检验记录，机坑清扫测量记录，安装质量项目（主控项目和一般项目）的检验记录以及焊缝质量检查记录等，并由相关责任人签认的资料。（2）监理单位对单元工程安装质量的平行检验资料；监理工程师签署质量复核意见的单元工程安装质量验收评定表及质量检查表。5.允许偏差按转轮直径划分，填表时，在相应直径栏中加“√”号标明。6.设计值按设计图填写，并将设计值用括号“（）”标出。检测值填写实际测量值。7.单元工程安装质量检验项目质量标准合格等级标准：（1）主控项目检测点应100%符合合格标准；（2）一般项目检测点应90%及以上符合合格标准，其余虽有微小偏差，但不影响使用。优良等级标准：在合格标准基础上，主控项目和一般项目的所有检测点应90%及以上符合优良标准。8.单元工程安装质量评定分为合格和优良两个等级，其标准如下：合格等级标准：（1）检验项目应符合本标准3.2.5条1款的要求；（2）主要部件的调试及操作试验应符合本标准和相关专业标准的规定；（3）各项报验资料应符合本标准的要求。优良等级标准：在合格等级标准基础上，有70%及以上的检验项目应达到优良标准，其中主控项目应全部达到优良标准。水利水电工程表6.1.1立式反击式水轮机尾水管里衬（安装）单元工程安装质量验收评定表单位工程名称单元工程量分部工程名称安装单位单元工程名称、部位评定日期年月日项次项目主控项目（个）一般项目（个）合格数优良数合格数优良数1单元工程安装质量（见表6.1.1.1）2主要部件调试及操作试验符合本标准和相关专业标准的规定。主要部件调试及操作试验质量（见表6.1.1.2）施工单位自评意见主要部件调试及操作试验符合要求，各项报验资料符合规定。检验项目全部合格。检验项目优良标准率为，其中主控项目优良标准率为，单元工程安装质量验收评定等级为：。（签字，加盖公章）年月日监理单位意见主要部件调试及操作试验符合要求，各项报验资料符合规定。检验项目全部合格。检验项目优良标准率为，其中主控项目优良标准率为，单元工程安装质量验收评定等级为：。（签字，加盖公章）年月日建设单位意见（签字，加盖公章）年月日注1：主控项目和一般项目中的合格数是指达到合格及以上质量标准的项目个数。注2：注3：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填写意见并签字；具体要求应满足SL176的规定。注4：本表所填“单元工程量”不作为施工单位工程量结算计量的依据。水利水电工程表6.1.1.1立式反击式水轮机尾水管里衬（安装）单元工程安装质量检查表编号：日期：分部工程名称单元工程名称安装部位安装内容安装单位开/完工日期项次检验项目允许偏差（mm）检测值（mm）合格数优良数质量标准等级合格优良转轮直径D1（mm）转轮直径D1（mm）D1＜30003000≤D1＜60006000≤D1＜80008000≤D1＜10000D1≥10000D＜30003000≤D1＜60006000≤D1＜80008000≤D1＜10000D1≥1000012345678主控项目1肘管、锥管上管口中心及方位46810123568102焊缝无表面裂纹及明显咬边缺肉一般项目1锥管管口直径±0.0015D±0.0010D2内壁焊缝错牙符合设计要求3上管口高程0～80～120～150～180～200～60～100～120～150～184肘管断面尺寸±0.0015H（B，r）±0.0010H(B，r)±0.0012H（B，r)±0.0008H(B，r)5下管口与混凝土管口平滑过渡检查意见：主控项目...
