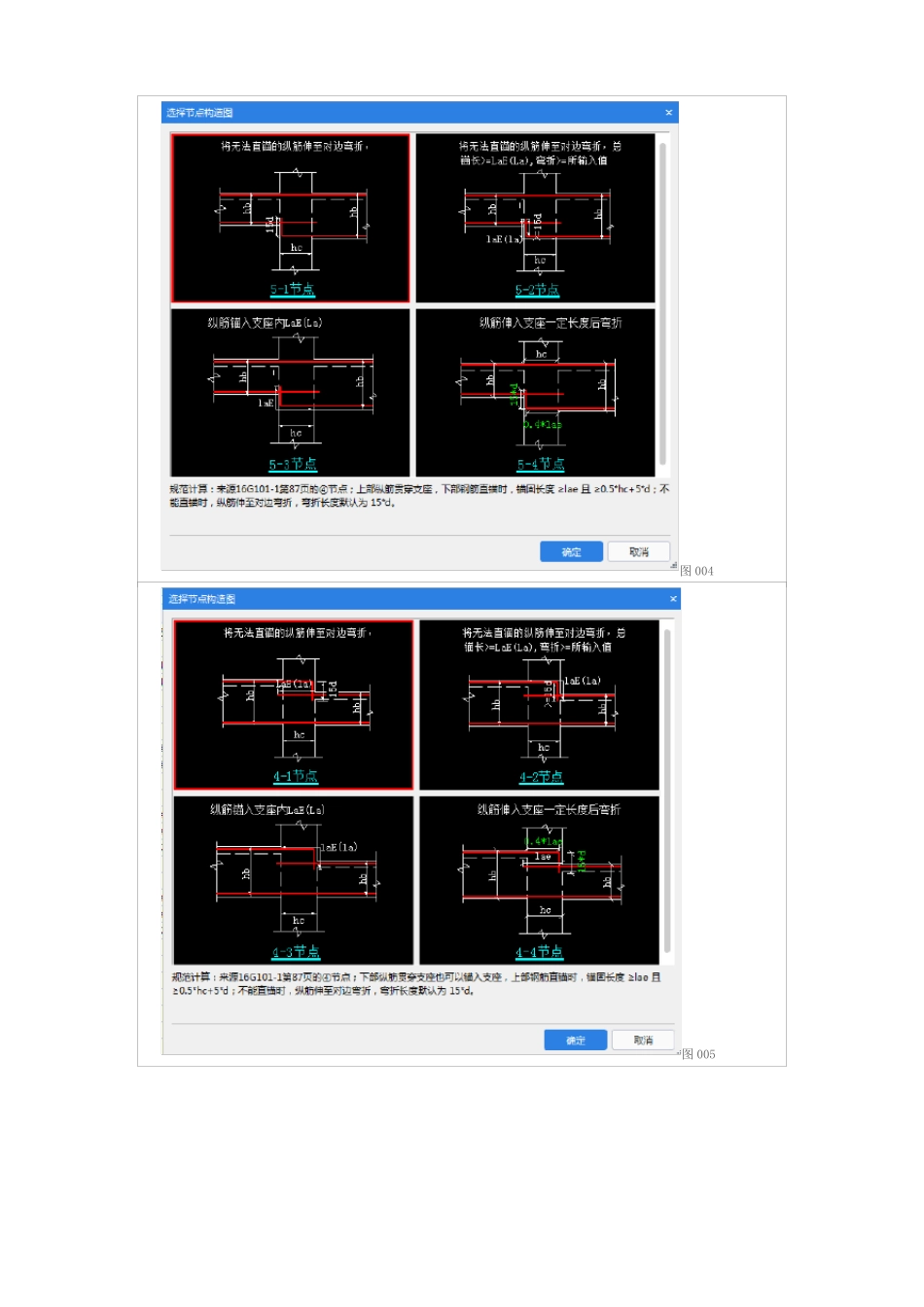

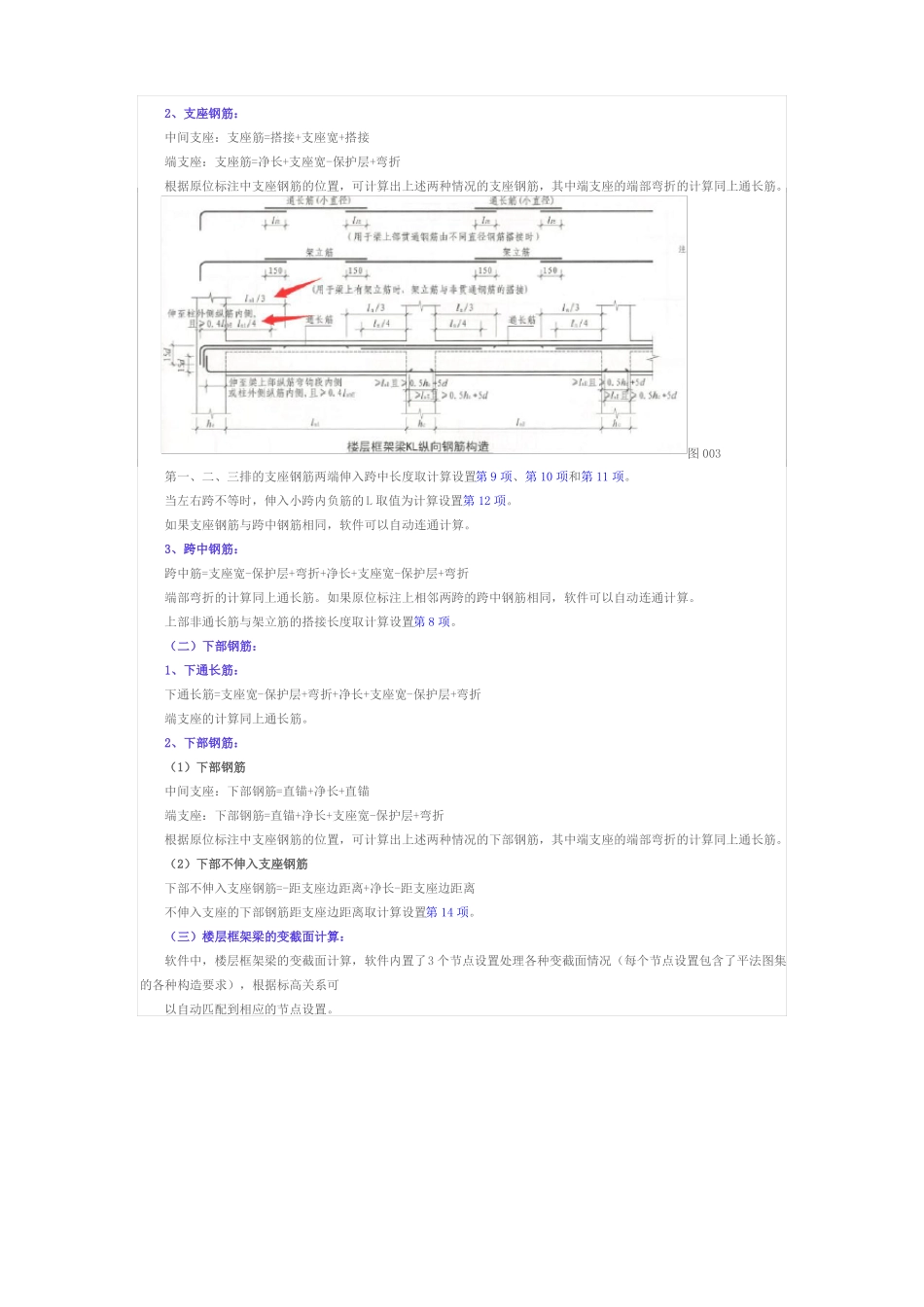

土建计量GTJ2021钢筋平法详解--框架梁从计算设置学新平法-----框架梁的计算学习了直接承受楼屋盖的荷载并将其框架梁(KL)是指两端与框架柱(KZ)相连的梁,或者两端与剪力墙相连但跨高比不小于5的梁。框架梁的作用除传递给框柱外,还有一个重要作用,就是它和框架柱刚接形成梁柱抗侧力体系,共同抵抗风荷载和地震作用等水平方向的力一、算量基本方法:(一)上部钢筋:1、上通长筋:框架梁的计算主要包括上部钢筋、下部钢筋、侧面钢筋、拉筋、箍筋、次梁加筋、吊筋以及加腋钢筋的计算。上通长筋=支座宽-保护层+弯折+净长+弯折-保护层软件中,楼层框架梁的弯折长度取自【楼层框架梁端节点】,可根据实际情况调整。来源16G101-1第84页平法图集图001屋面框架梁的弯折长度取自【屋面框架梁端节点】,也可根据实际情况调整弯折值。图0022、支座钢筋:中间支座:支座筋=搭接+支座宽+搭接端支座:支座筋=净长+支座宽-保护层+弯折根据原位标注中支座钢筋的位置,可计算出上述两种情况的支座钢筋,其中端支座的端部弯折的计算同上通长筋。图003第一、二、三排的支座钢筋两端伸入跨中长度取计算设置第9项、第10项和第11项。当左右跨不等时,伸入小跨内负筋的L取值为计算设置第12项。如果支座钢筋与跨中钢筋相同,软件可以自动连通计算。3、跨中钢筋:跨中筋=支座宽-保护层+弯折+净长+支座宽-保护层+弯折端部弯折的计算同上通长筋。如果原位标注上相邻两跨的跨中钢筋相同,软件可以自动连通计算。上部非通长筋与架立筋的搭接长度取计算设置第8项。(二)下部钢筋:1、下通长筋:下通长筋=支座宽-保护层+弯折+净长+支座宽-保护层+弯折端支座的计算同上通长筋。2、下部钢筋:(1)下部钢筋中间支座:下部钢筋=直锚+净长+直锚端支座:下部钢筋=直锚+净长+支座宽-保护层+弯折根据原位标注中支座钢筋的位置,可计算出上述两种情况的下部钢筋,其中端支座的端部弯折的计算同上通长筋。(2)下部不伸入支座钢筋下部不伸入支座钢筋=-距支座边距离+净长-距支座边距离不伸入支座的下部钢筋距支座边距离取计算设置第14项。(三)楼层框架梁的变截面计算:软件中,楼层框架梁的变截面计算,软件内置了3个节点设置处理各种变截面情况(每个节点设置包含了平法图集的各种构造要求),根据标高关系可以自动匹配到相应的节点设置。图004图005图006(四)屋面框架梁的变截面计算:软件中,屋面框架梁的变截面计算,软件内置了3个节点设置处理各种变截面情况(每个节点设置包含了平法图集的各种构造要求),根据标高关系可以自动匹配到相应的节点设置。图007图008图009(五)悬挑梁计算:1、上部第一排钢筋:(1)非弯起钢筋悬挑端上部第一排纵筋伸至悬挑端部的弯折长度应读取计算设置中所设置的数值,取计算设置中第38项(默认按12*d计算):Lw=12*dL=Lx-bhc+Lw+hc(2)弯起钢筋当梁高<=800,弯起角度为45°L=Lx-bhc-(hb-2*bhc)-L2+(hb-2*bhc)/sin45+hc+L2当梁高>800,弯起角度为60°L=Lx-bhc-(hb-2*bhc)/tan60-L2+(hb-2*bhc)/sin60+hc+L22、上部第二排钢筋的计算:L=0.75*Lx+hc;0.75*Lx取自计算设置第39项;3、下部钢筋:1、悬挑梁高度相等时:L=Lx+La'-bhc;La'取计算设置第40项2、当悬挑梁高度为变截面时:L=sqrt[sqr(Lx)+sqr(h1-h2)]+La'-bhc;La'取计算设置第40项(六)侧面钢筋:1、侧面构造筋:侧面构造筋=锚固+净长+锚固侧面构造筋的锚固长度取计算设置的第19项侧面构造筋的搭接长度取计算设置的第20项2、侧面受扭筋:侧面受扭筋=直锚+净长+支座宽-保护层+弯折图0103、拉筋:拉筋配置取计算设置第16项N=[ceil(l净-2*起步距离)/(箍筋非加密间距*2)+1]*n(排数)注(1)起步箍筋距支座边的距离应根据计算设置中第27项所设定的值进行计算(2)计算拉筋长度时应取梁原位标注时的截面宽度(3)拉筋根数计算方式取计算设置第32、33项(七)箍筋:N=ceil(l净-2*L加密)/非加密间距-1+2*ceil(L加密-起步距离)/加密间距+2注(1)起步箍筋距支座边的距离应根据计算设置中第27项所设定的值进行计算(2)箍筋加密长度取计算设置第29项(3)箍筋加密区和非加密区根数计算方式取计算设置第32、33项(八)次梁加筋:图011次梁...
