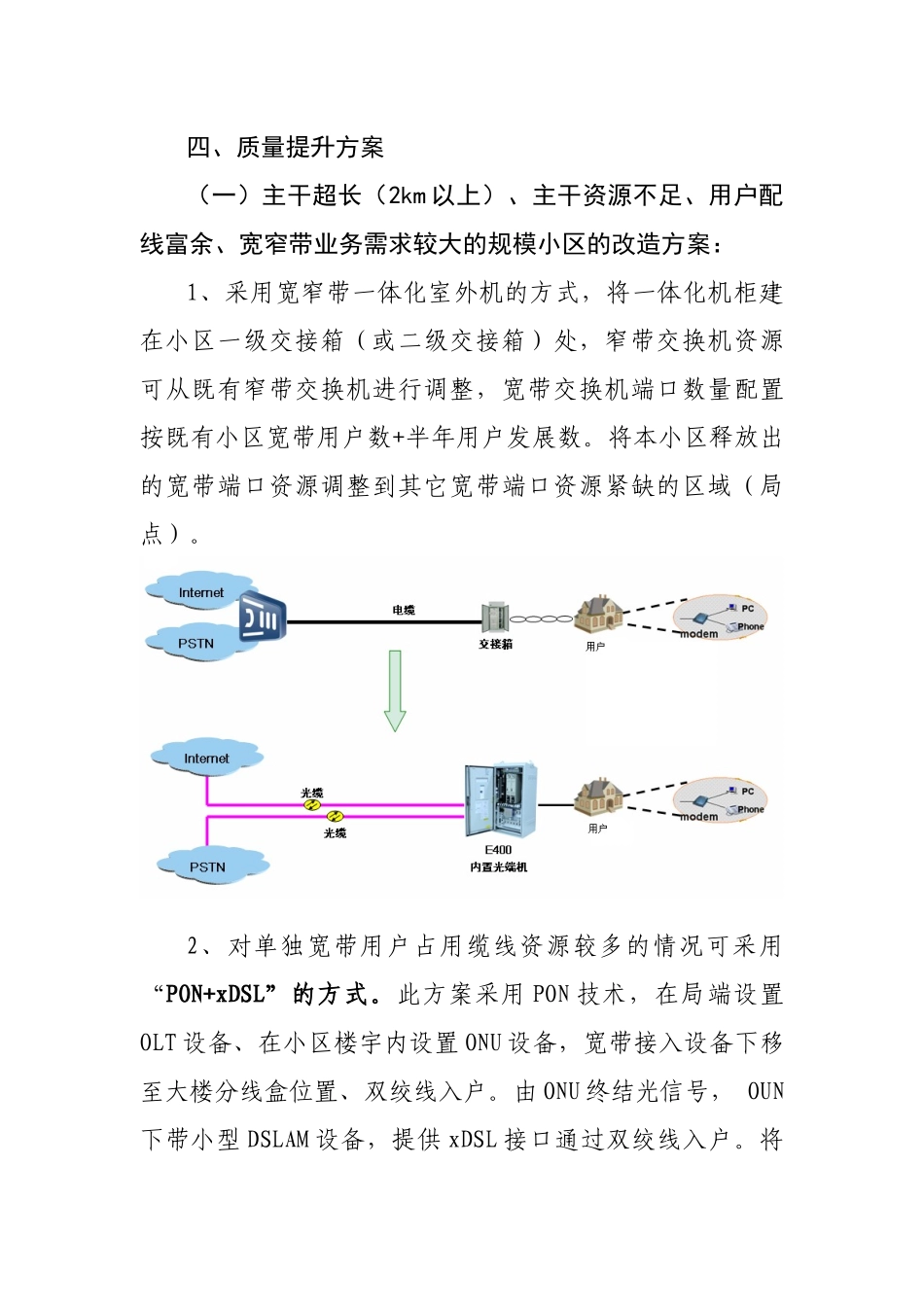

四、质量提升方案（一）主干超长（2km以上）、主干资源不足、用户配线富余、宽窄带业务需求较大的规模小区的改造方案：1、采用宽窄带一体化室外机的方式，将一体化机柜建在小区一级交接箱（或二级交接箱）处，窄带交换机资源可从既有窄带交换机进行调整，宽带交换机端口数量配置按既有小区宽带用户数+半年用户发展数。将本小区释放出的宽带端口资源调整到其它宽带端口资源紧缺的区域（局点）。2、对单独宽带用户占用缆线资源较多的情况可采用“PON+xDSL”的方式。此方案采用PON技术，在局端设置OLT设备、在小区楼宇内设置ONU设备，宽带接入设备下移至大楼分线盒位置、双绞线入户。由ONU终结光信号，OUN下带小型DSLAM设备，提供xDSL接口通过双绞线入户。将分分线盒主干电缆10P20P5P电缆交接箱1ONU(DSLAM)主干电缆分分线盒电缆交接箱2用户10P20P5PONU(DSLAM)分光器铁通机房OLT用户空出的缆线发展语音。ONU（xDSL）的端口配置数量按既有小区宽带用户数+半年用户发展数。将本小区释放出的宽带端口资源调整到其它宽带端口资源紧缺的区域（局点）。（二）主干超长（2km以上）、主干资源不足、用户配线富余、宽带业务需求较大的规模小区的改造方案：1、可采用“PON+xDSL”的方式。此方案采用PON技术，在局端设置OLT设备、在小区楼宇内设置ONU设备，宽带接入设备下移至大楼分线盒位置、双绞线入户。由ONU终结光信号，OUN下带小型DSLAM设备，提供xDSL接口通过双绞线入户。ONU（xDSL）的端口配置数量按既有小区宽带用户数+半年用户发展数。将本小区释放出的宽带端口资源调整到其它宽带端口资源紧缺的区域（局点）。2、对用户线是五类线的小区可采用“PON+LAN/PON+FE”的方式进行改造。此方案在局端设置OLT设备、在楼宇内设置ONU设备，利用既有五类线入户。光纤终端在楼道，由ONU终结光信号，ONU提供多个以太网接口或FE口。ONU（LAN/FE）端口资源配置按既有小区宽带用户数+半年用户发展数。将本小区释放出的宽带端口资源调整到其它宽带端口资源紧缺的区域（局点）。（三）主干超长（2km以上）、主干电缆年限长、质量严重下降、用户故障率高（1%以上）、用户配线富余、宽带用户保全规模小区的改造方案：可采用“PON+xDSL”的方式。此方案采用PON技术，在局端设置OLT设备、在小区楼宇内设置ONU设备，宽带接入设备下移至大楼分线盒位置、双绞线入户。由ONU终结光信号，OUN下带小型DSLAM设备，提供xDSL接口通过双绞线入户。ONU（xDSL）的端口配置数量按既有小区宽带用户数。将本小区释放出的宽带端口资源调整到其它宽带端口资源紧缺的区域（局点）。（四）主干资源不足、配线资源不足、宽带业务需求较大的规模小区的改造方案采用“PON+LAN/PON+FE”的方式进行改造。此方案在局端设置OLT设备、在楼宇内设置ONU设备，利用既有五类线入户。光纤终端在楼道，由ONU终结光信号，ONU提供多个以太网接口或FE口。ONU（LAN或FE）的端口配置数量按既有小区用户数的三分之一进行配置。方案二：PON+LAN/PON+（FE/POTS）方案概述：此方案在局端设置OLT设备、在楼宇内设置ONU设备，五类线入户。光纤终端在楼道，由ONU终结光信号，ONU提供多个以太网接口或POTS＋FE口。语音和数据业务经OLT处理后，分别进入PSTN网络和IP城域网。主要特点：由于是在楼宇内设置ONU，缩短了用户端五类线接入的距离，大大提高了接入带宽和稳定性。可以提供10M/100M/1000M的双向对称带宽，满足未来几年内的上网速率需求。但由于需要布放五类缆线进入用户家中，投资相对较大。适用范围：具备综合布线的既有小区ADSL用户，以及原采用小区LAN接入但因接入交换机设备性能需要进行替换改造的用户。实施要点：由于以太网五类线具有的距离限制，这种实现需要保证ONU到最终用户的走线距离不超过100米。对原有小区LAN进行改造，应在原有楼道交换机位置设置ONU设备，替换原有楼道交换机，在原有小区汇聚交换机位置设置分光器。如客户有语音需求，可以提供移动TD固话接入方式，或安装配置FE＋POTS端口的PONONU。如宽带用户较多，可以采用以太网交换机进行扩展。端口成本：此方式下，投资主要考虑PON设备和施工配套设备等成本，故测算每端口成本如下...
