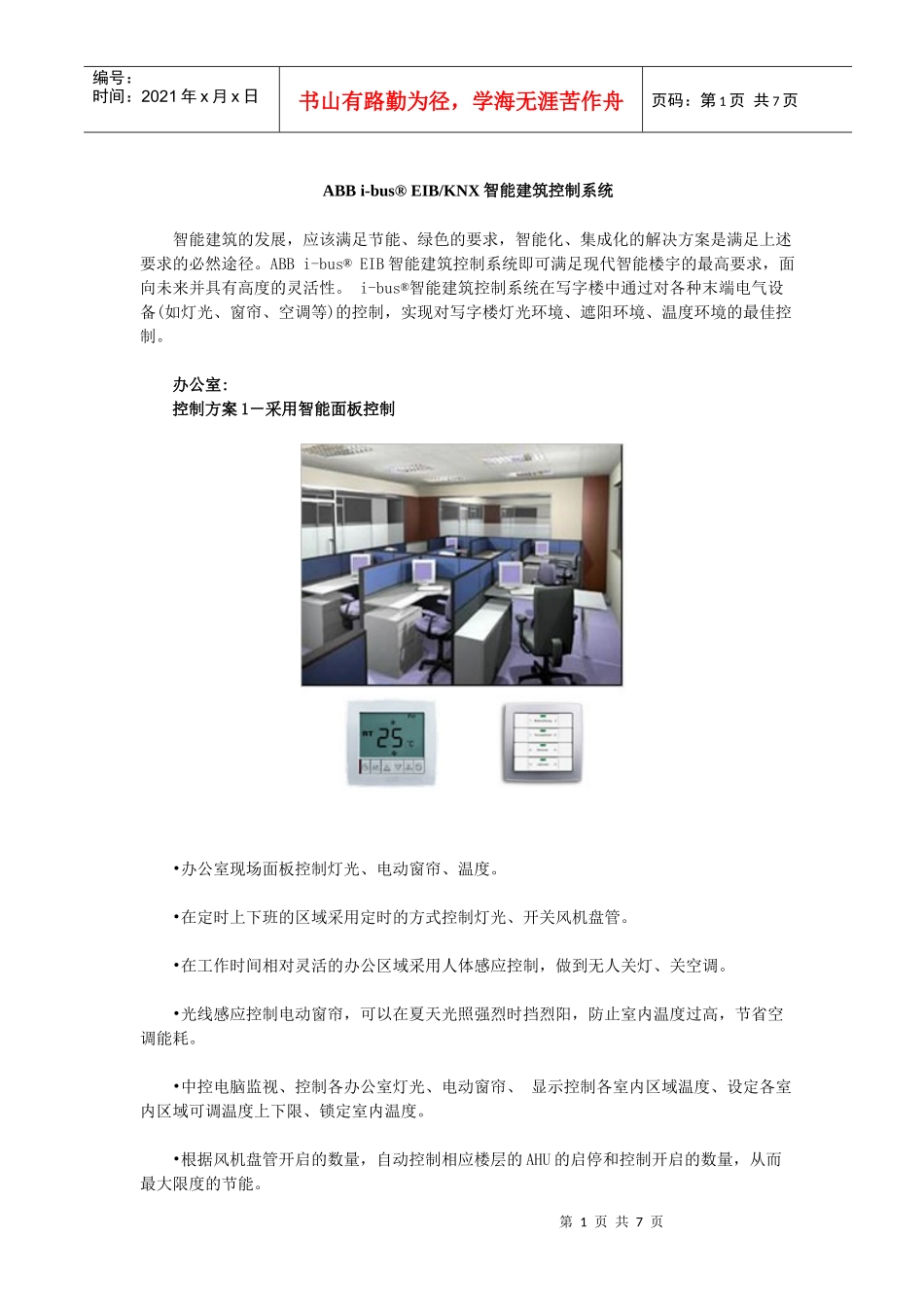

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页ABBi-bus®EIB/KNX智能建筑控制系统智能建筑的发展，应该满足节能、绿色的要求，智能化、集成化的解决方案是满足上述要求的必然途径。ABBi-bus®EIB智能建筑控制系统即可满足现代智能楼宇的最高要求，面向未来并具有高度的灵活性。i-bus®智能建筑控制系统在写字楼中通过对各种末端电气设备(如灯光、窗帘、空调等)的控制，实现对写字楼灯光环境、遮阳环境、温度环境的最佳控制。办公室:控制方案1－采用智能面板控制•办公室现场面板控制灯光、电动窗帘、温度。•在定时上下班的区域采用定时的方式控制灯光、开关风机盘管。•在工作时间相对灵活的办公区域采用人体感应控制，做到无人关灯、关空调。•光线感应控制电动窗帘，可以在夏天光照强烈时挡烈阳，防止室内温度过高，节省空调能耗。•中控电脑监视、控制各办公室灯光、电动窗帘、显示控制各室内区域温度、设定各室内区域可调温度上下限、锁定室内温度。•根据风机盘管开启的数量，自动控制相应楼层的AHU的启停和控制开启的数量，从而最大限度的节能。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页控制方案2－无面板控制•由于加班、内部会议、开会、出差、午餐、节假日,休假等原因，各工作区域处于使用状态的不超过50-60%。•由遍布天花板上的感应器进行分区控制，无需现场面板控制，全自动化控制。•有人工作时自动开灯和空调无人时自动关灯和空调,有人工作而又光线充足时只开空调，自然又节能。•光线感应控制电动窗帘，可以在夏天光照强烈时挡烈阳，防止室内温度过高，节省空调能耗。•通过i-bus®独特的气象站模块,可根据气象条件自动控制大楼遮阳系统或呼吸式幕墙系统,当出现大风、大雨天气时，可自动将遮阳或平推的幕墙收起。卫生间第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页•所有卫生间内照明、空调,抽风机,全由感应器自动控制•有人使用时自动开灯和抽器扇，抽气扇和空调；无人时使用时自动关灯、抽气扇和空调车库照明、排风系统控制•在车流量大的时段和车流量小的时段分别定时控制不同数量的灯光及排气扇。•当有车俩驶入，离开车库时，相应区域的灯光打开。当车俩停泊或驶离后，灯光自动关掉。•在繁忙使用时期，开动排气扇。非繁忙时，间歇性开动排气扇，以达到节能的效果。•车库管理员现场面板进行分区控制。•也可与消防联动，出现消防报警时，可实现灯光强切或强点功能，启动紧急照明控制。裙楼商场第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页•控制灯光、调光、遮阳卷帘、电动天窗、风机盘管。•分时段设定不同灯光场景和区域性地开启部分风机盘管。•例如，9:00~10:00商场准备工作定时开启2/3灯光和风机盘管;10:00正式营业后，定时开启所有灯光和风机盘管;22:00营业结束，营业员清点货架，定时关闭1/3的灯光和风机盘管;23:00清点完毕，清洁工进入商场后，再定时关闭1/3的灯光和风机盘管;00:00后，定时关闭所有灯光和风机盘管。•光感自动控制遮阳卷帘。冬天阳光取暖，夏日遮阳，节约室内空调能源。•通过i-bus®独特的气象站模块,可根据气象条件自动控制大楼遮阳系统或呼吸式幕墙系统,当出现大风、大雨天气时，可自动将遮阳系统或平推的幕墙收起。•集中控制风机盘管及商场内各区域的不同温度。大会议室、报告厅第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页•在会议室现场安装Triton系列面板，该面板具有灯光场景控制功能，温控和遥控功能。•会议室中安装人体感应，可做到有人开灯/开空调，无人关灯/关空调，以免忘记关灯浪费。•报告台安装带触摸屏的电脑，通过触摸屏的图形界面可进行各种灯光场景及AV场景控制：会议场景、演讲场景、休息场景、放映场景等。•放映场景描述：用手轻点面板一下，室内灯光调暗、投影幕布降下、窗帘降下、投影仪开启、功放/DVD开启，一切均在瞬间完成领导办公室•在领导办公室安...
