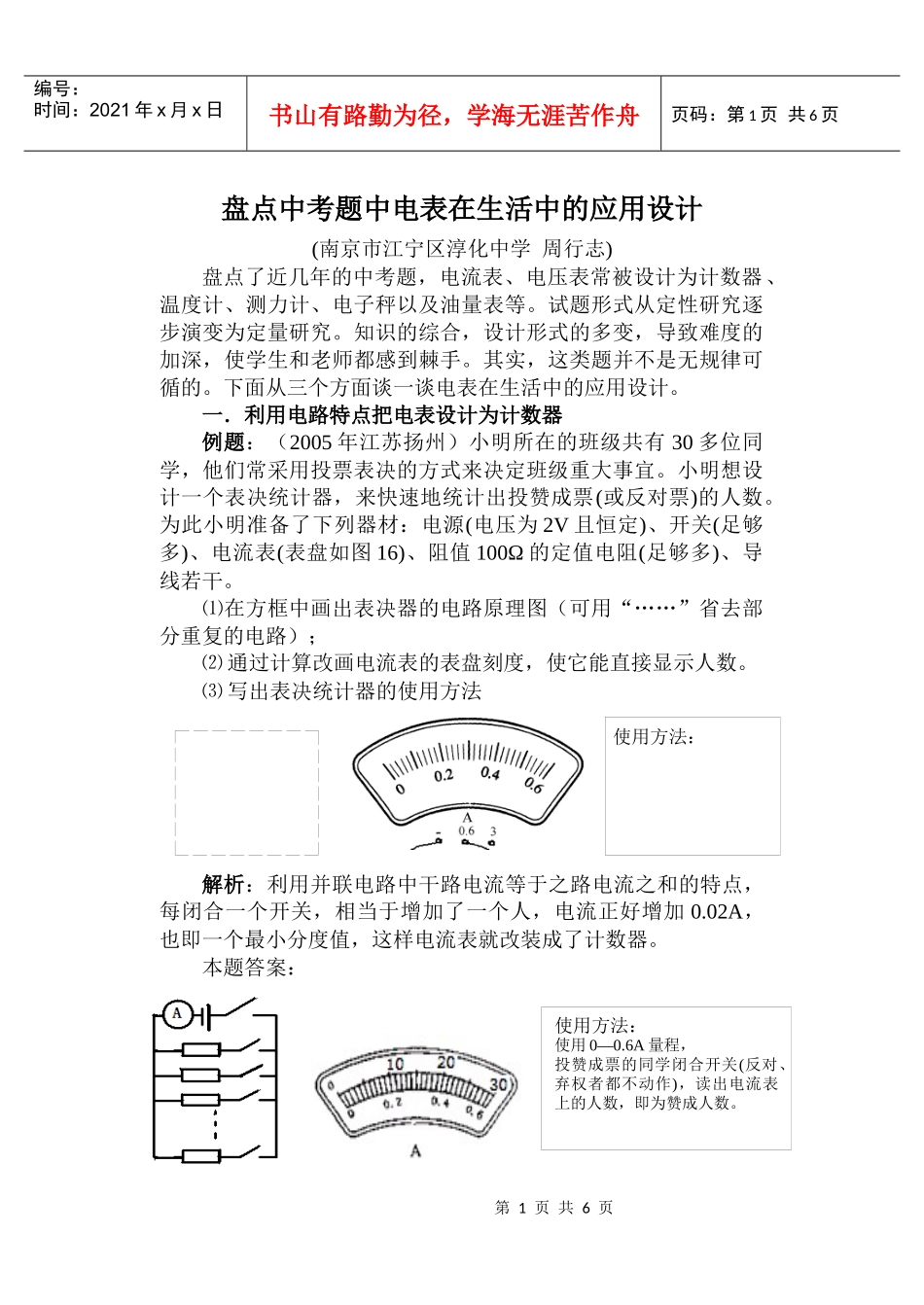

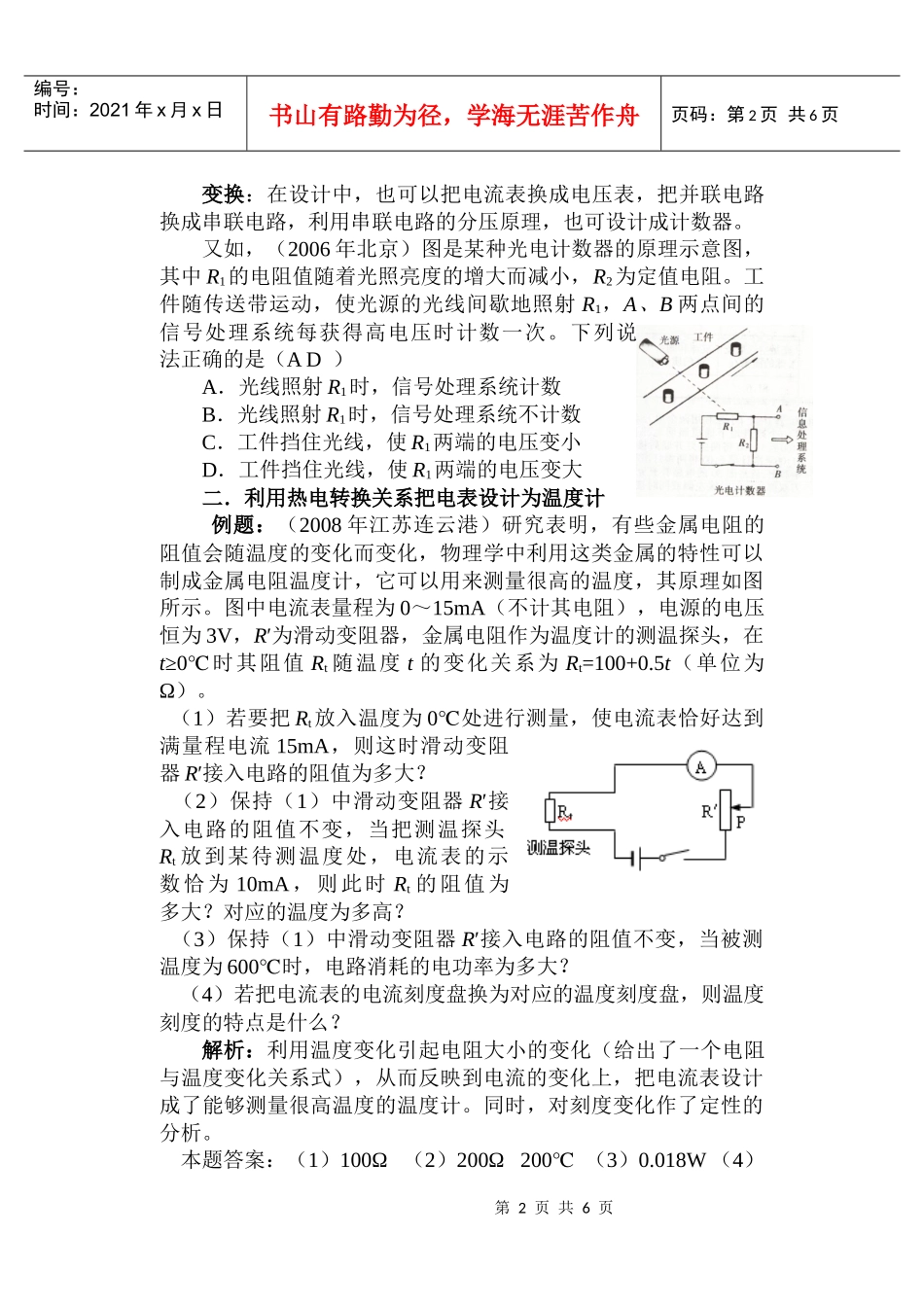

使用方法：使用0—0.6A量程，投赞成票的同学闭合开关(反对、弃权者都不动作)，读出电流表上的人数，即为赞成人数。第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页盘点中考题中电表在生活中的应用设计(南京市江宁区淳化中学周行志)盘点了近几年的中考题，电流表、电压表常被设计为计数器、温度计、测力计、电子秤以及油量表等。试题形式从定性研究逐步演变为定量研究。知识的综合，设计形式的多变，导致难度的加深，使学生和老师都感到棘手。其实，这类题并不是无规律可循的。下面从三个方面谈一谈电表在生活中的应用设计。一．利用电路特点把电表设计为计数器例题：（2005年江苏扬州）小明所在的班级共有30多位同学，他们常采用投票表决的方式来决定班级重大事宜。小明想设计一个表决统计器，来快速地统计出投赞成票(或反对票)的人数。为此小明准备了下列器材：电源(电压为2V且恒定)、开关(足够多)、电流表(表盘如图16)、阻值100Ω的定值电阻(足够多)、导线若干。⑴在方框中画出表决器的电路原理图（可用“……”省去部分重复的电路）；⑵通过计算改画电流表的表盘刻度，使它能直接显示人数。⑶写出表决统计器的使用方法解析：利用并联电路中干路电流等于之路电流之和的特点，每闭合一个开关，相当于增加了一个人，电流正好增加0.02A，也即一个最小分度值，这样电流表就改装成了计数器。本题答案：使用方法：第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页变换：在设计中，也可以把电流表换成电压表，把并联电路换成串联电路，利用串联电路的分压原理，也可设计成计数器。又如，（2006年北京）图是某种光电计数器的原理示意图，其中R1的电阻值随着光照亮度的增大而减小，R2为定值电阻。工件随传送带运动，使光源的光线间歇地照射R1，A、B两点间的信号处理系统每获得高电压时计数一次。下列说法正确的是（AD）A．光线照射R1时，信号处理系统计数B．光线照射R1时，信号处理系统不计数C．工件挡住光线，使R1两端的电压变小D．工件挡住光线，使R1两端的电压变大二．利用热电转换关系把电表设计为温度计例题：（2008年江苏连云港）研究表明，有些金属电阻的阻值会随温度的变化而变化，物理学中利用这类金属的特性可以制成金属电阻温度计，它可以用来测量很高的温度，其原理如图所示。图中电流表量程为0～15mA（不计其电阻），电源的电压恒为3V，R′为滑动变阻器，金属电阻作为温度计的测温探头，在t≥0℃时其阻值Rt随温度t的变化关系为Rt=100+0.5t（单位为Ω）。（1）若要把Rt放入温度为0℃处进行测量，使电流表恰好达到满量程电流15mA，则这时滑动变阻器R′接入电路的阻值为多大？（2）保持（1）中滑动变阻器R′接入电路的阻值不变，当把测温探头Rt放到某待测温度处，电流表的示数恰为10mA，则此时Rt的阻值为多大？对应的温度为多高？（3）保持（1）中滑动变阻器R′接入电路的阻值不变，当被测温度为600℃时，电路消耗的电功率为多大？（4）若把电流表的电流刻度盘换为对应的温度刻度盘，则温度刻度的特点是什么？解析：利用温度变化引起电阻大小的变化（给出了一个电阻与温度变化关系式），从而反映到电流的变化上，把电流表设计成了能够测量很高温度的温度计。同时，对刻度变化作了定性的分析。本题答案：（1）100Ω（2）200Ω200℃（3）0.018W（4）第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页电流刻度值越小对应的温度刻度值越大（其他合理均得分）变换：在设计中，可以把电阻和温度的函数关系式换成表格或图像的形式，也可把电流表换成电压表，然后和滑动变阻器R′并联。三．利用力电转换关系把电表设计为（一）测力计例题：（2008年江苏无锡）在学校举行的物理创新大赛上，小明和小红所在的科技小组分别设计了一种测量托盘所受压力的压力测量仪，如图甲、乙所示。两装置中所用的器材与规格完全相同，压力表是由电压表改装而成，R1为定值电阻，阻值为10Ω，R2为滑动变阻器，规格为“10ΩlA"。金属指针OP可在金属杆AB上滑动，且与它接触良好...
