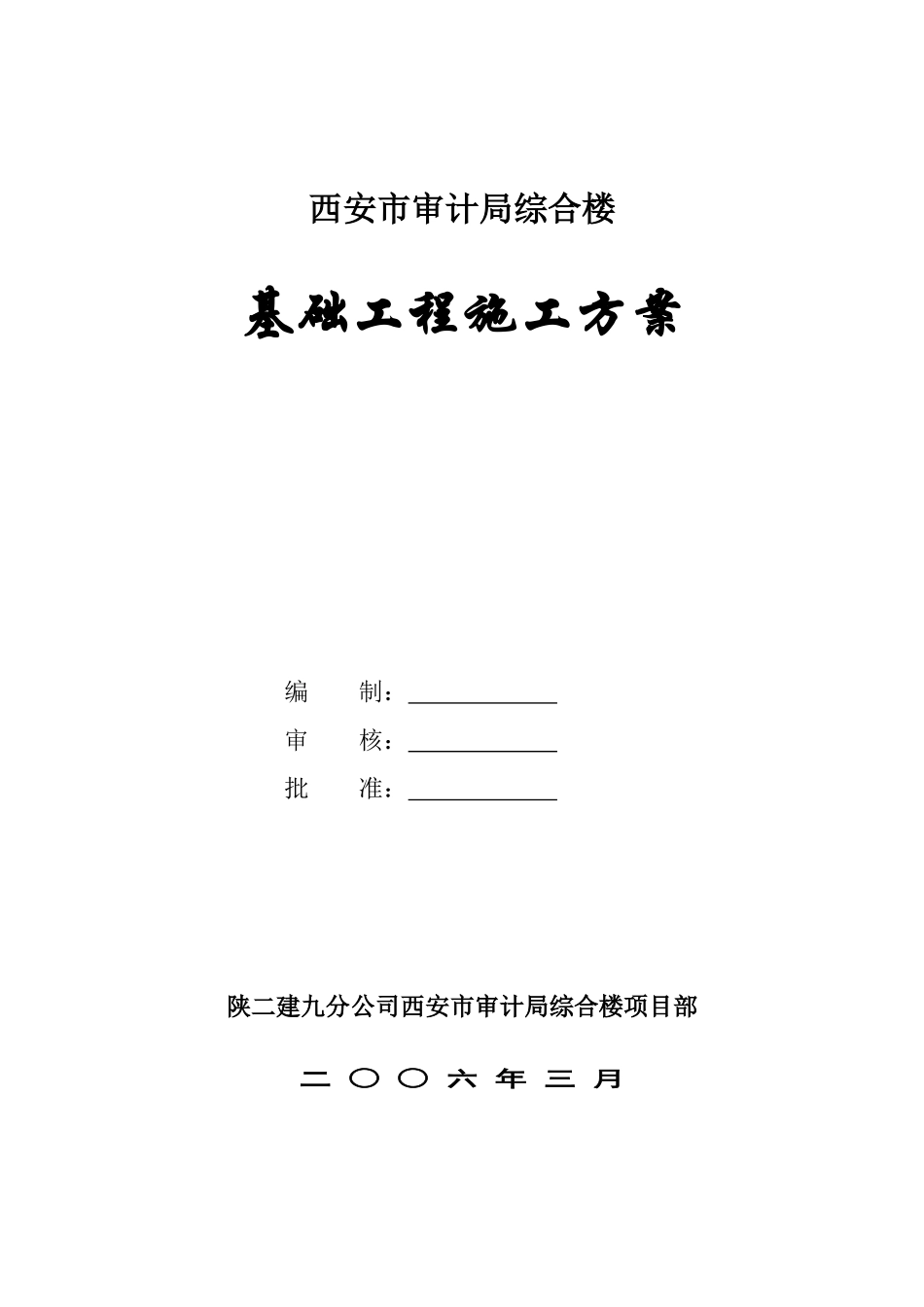

西安市审计局综合楼基础工程施工方案编制：审核：批准：陕二建九分公司西安市审计局综合楼项目部二○○六年三月西安市审计局综合楼基础工程施工方案一、工程概况：现场情况：基础坑已开挖，钢筋砼桩基础验收完毕。水、电、路等设施已具备，达到三通一平。现有基础坑已做砼土钉墙护坡。褥垫层已施工完成，东侧、西侧扩展地下室部分基础土方工程已施工完成。具备结构工程施工条件。该工程基础底板为钢筋砼满堂筏板基础，主楼基础埋深－7.30m，扩展地下室-6.55M/-5.75M。基础底板下作100厚C15砼垫层，基础底板厚主楼为1800㎜、扩地下室为400㎜，基础梁截面为1000×2100，1000×1900等，－1F层人防顶板厚250㎜/200㎜。基础底板砼等级为C35，墙体砼等级为C45。地下室外墙、水池和底板采用防水砼，抗渗等级为S6。－1F层为人防工程及设备用房。二、施工部署1、进度计划：基础工程计划于2006年月日开始施工，于2006年月日地下室顶板施工完毕。各工序穿插进行，在正常情况下共需要45天。2、施工方案：褥垫层和筏板大体积砼的施工另行制定方案，本方案不再考虑。基础底板同时进行整体施工。底板的钢筋、模板同时支设，砼浇筑采取连续浇筑一次完成的施工方法。墙体施工时可分为外墙和内墙分段1施工。地下室墙柱，采用60系列钢模板方案，钢管脚手架支撑。顶板和梁采用竹胶合板，钢管支撑方案。钢筋加工下料成型后运至施工部位进行绑扎。基础砼浇筑采用商品砼泵送工艺。室外回填采用机械施工，分层夯实。3、施工组织：由综合楼项目部负责施工，项目部由生产、技术、材料等专业机构负责相应工作。项目部对工程全面负责。项目部组织、机构情况见附图。4、劳动力、机械、组织安排：为了保证基础工程质量与进度控制，组织钢筋、模板、防水等专业的施工队伍进行施工，计划投入120~150人施工。如有需要及时调配。主要人员机械计划一览表主要工种计划人数主要机械性能规格数量木工50塔吊QTZ631台钢筋工30钢筋弯曲机2台砼工25钢筋调直机1台机械工2钢筋对焊机150KV·A1台电焊工4电焊机4台电工1~2木工机械3台防水工8砼输送泵HBT901台其它工种10~20汽车砼输送泵1台2三、施工准备1、配置齐全施工图、规范、标准图等技术文件和资料。2、编制专业施工的作业指导书、技术交底资料。3、设置测量水准点，轴线桩，控制桩并进行可靠保护。4、施工机械按需要适时进场、就位、试运行。5、配置所需的检验和试验仪器、工具。四、施工进度控制1、施工进度计划见“月度计划”。2、保证工期措施（1）合理安排施工顺序，项目部各业务人员密切合作，及时解决施工中出现的问题。（2）按时提供材料计划，劳动力计划，机械设备计划，并按时足额配置。（3）施工期间连续作业，如遇雨天等自然影响，执行雨期施工措施。五、施工顺序和流水段划分1、施工顺序修整基坑、褥垫层→垫层砼→底板防水层→细石砼保护层→基础放线→底板、梁钢筋→柱墙插筋→底板、梁模板→底板、梁砼→（墙、柱钢筋→柱、墙支模→柱、墙砼→顶板架子、模板→顶板、梁钢筋→顶3板、梁砼）→地下室外墙防水层→室外土方回填。2.基础底板可分三段次施工基础部分设计有后浇帯，施工时根据实际情况可以自然划分为三个施工段：墙、梁板部分，按后浇带位置可分为三段、现场灵活的进行大流水作业或各自独立流水施工。剪力墙水平施工缝分别位于：墙底下部和现浇板下；外墙底部水平施工缝内嵌入高分子BW—96型遇水膨胀橡胶止水条。消防水池墙体内外墙体施工缝处均设高分子BW—96型遇水膨胀橡胶止水条。后浇带位置做法参陕02J1029页1节点做法。基础后浇带设计，宽为1.0m，并从两侧砼内伸出贯通主筋配筋，钢筋连续安装不可切断。后浇带施工缝采用平直缝处置。六、主要工序施工工艺一）.基础辅助施工工艺：1.基坑修整基坑底平整：按设计要求标高平整坑底；平整完成后，应洒水4湿润、拍平压实为砼垫层做好准备。2.测量放线、轴线及标高控制定位放线：进行定位放线前，应对场地进行平整。根据业主提供的放线基点，确定轴线的位置。根据建筑平面图上各轴线的位置关系放线得到其它各轴线的位置。用直角座标法放线测出各定位轴线桩及各轴线的交点桩后，用木桩标记或用红油漆标...
