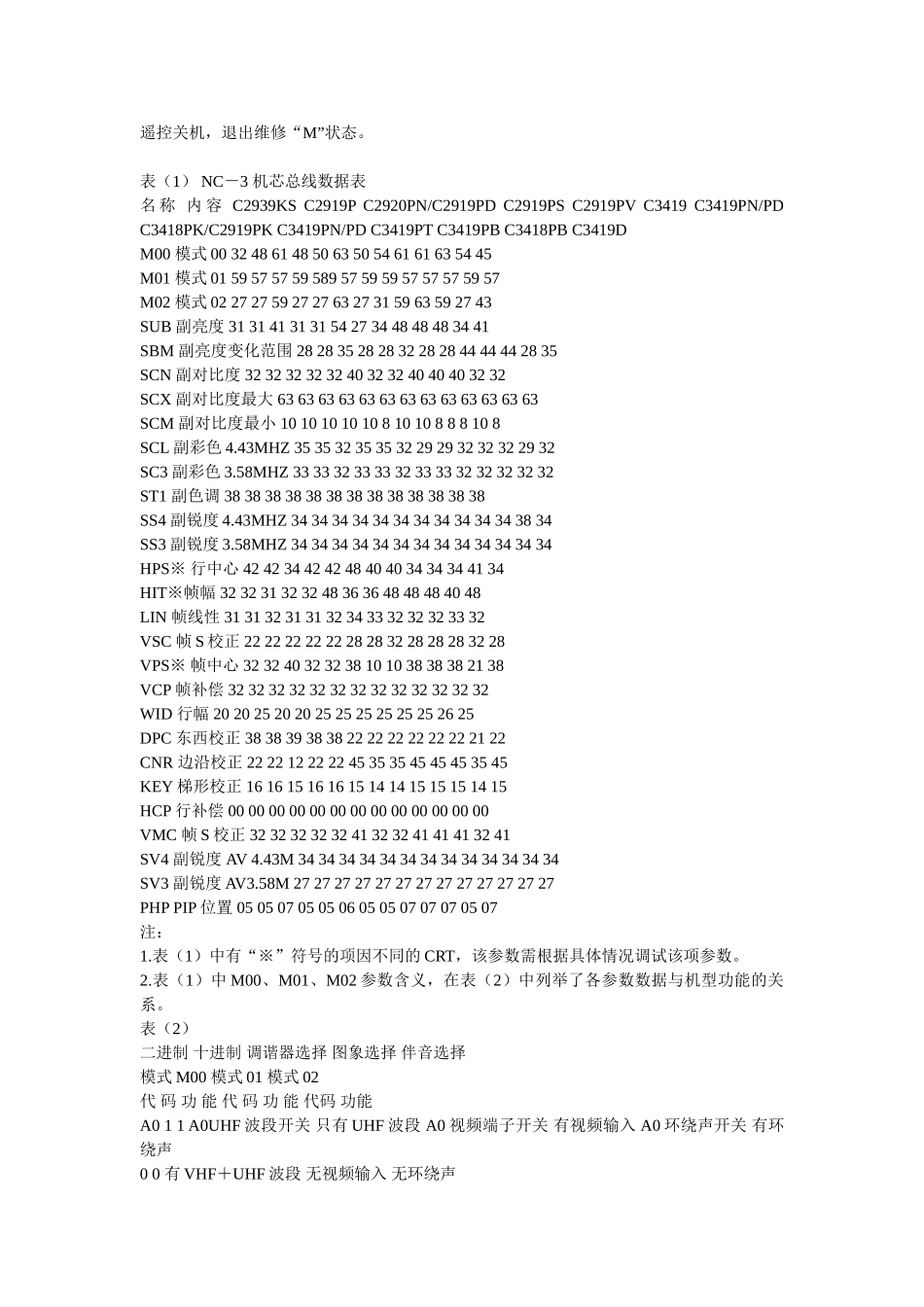

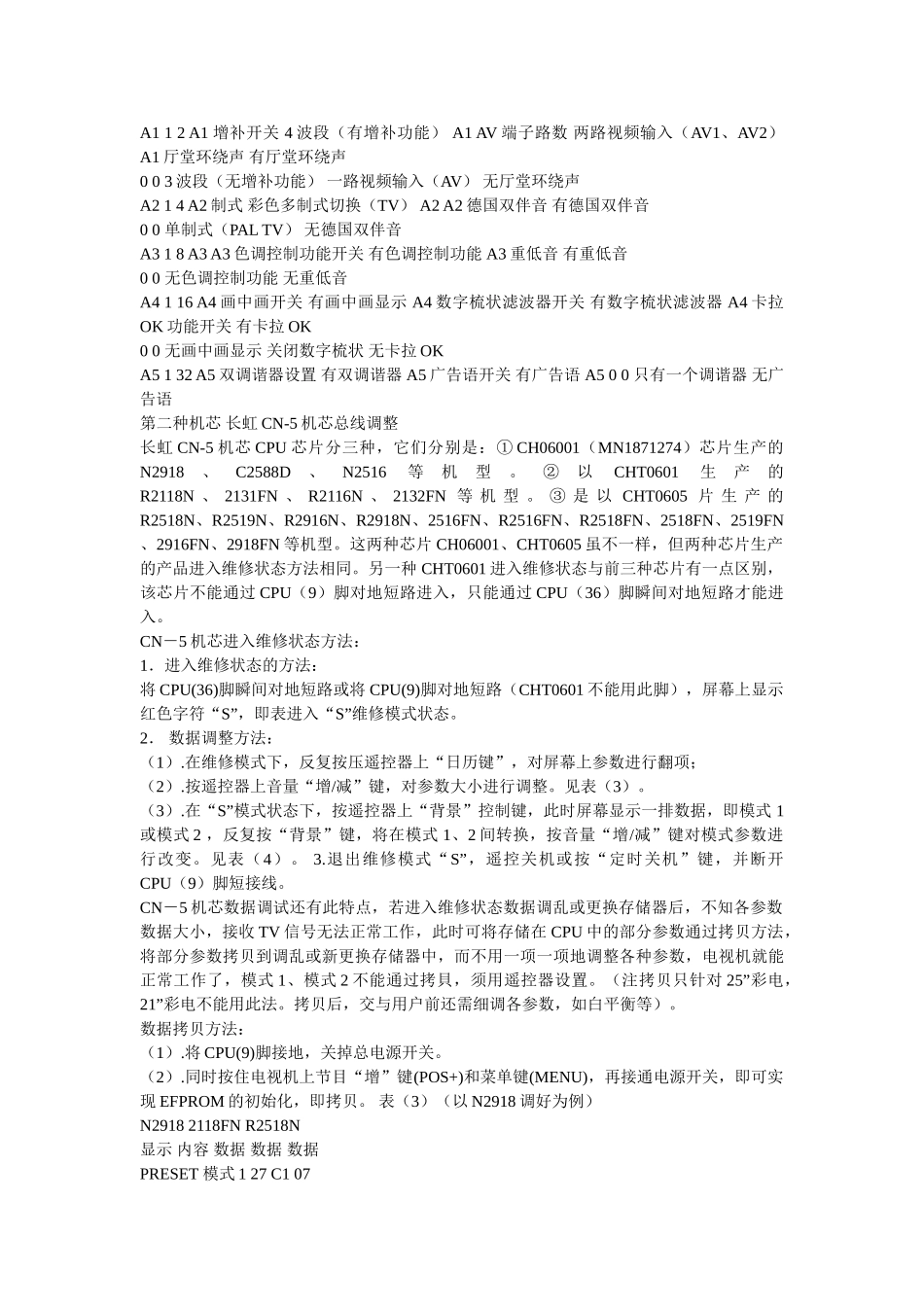

长虹电器股分公司在90年代初率先推出以I2C总线技术生产的NC－3机芯系列数字高清晰度彩电以来，陆续推出了以I2C总线技术生产的CN－5、NC－6、NC-7、CH－8、CN－9、CH－10、CN－12、DT－1、TDA等高档数码彩电。各机芯芯片（CPU）不同，进入维修服务模式及调试方法也不一样。现将长虹各型机芯生产的产品正常工作下，调出维修模式下的数据参数，并以芯片归类给出：进入维修状态的方法、如何调试和退出维修状态。第一种机芯长虹NC－3机芯总线数据调试长虹NC－3机芯（CPU）分四类：一是TMP47C1638AU353生产的C2919P、C2919PS、C2939KS、C3428PS等型号的产品。二是以TMP47C1638AU357生产的C2919PV、C2939KV、C3418PN等系列产品。三是以TMP47C1638AU381生产的C2919PK、C2939KE、C2929AE、C3418PB、C3418KV等产品。四是以TMP87CM36（CH08001）生产的C2920PN、C2919PD、C3419PD、C2919PN、C2920PN、、C3419D、特制C3419PD、C3419PN、C3419PD/PB/PT等系列产品。由于NC－3机芯芯片不同，故总线调试方法不一样。该机芯进入数据调试方法依芯片分，有两种完全不一样的总线数据调试方法。第一种以第一、二、三类芯片生产的产品进入维修状态的方法相同，总线数据调试为：1、进入维修“M”状态方法：(1)先按住遥控器上的“F”键和“TV/AV”转换键(注意按“F”键时，要尽量向右边按，或者将遥控器内“F”按键处的外边印制板接触点用胶布沾住)。(2)松开“F”和“TV/AV”接键，再逐步按遥控器上数字键“1”.“0”.“4”.“8”四个键。若操作得当，此时屏幕上“1、0、4、8”几个字符将由绿色变成红色，最终在屏幕上显示绿色字符“M”。若操作不当，此时“1、0、4、8”四个字符不变色，且在频道转换间变化。2、参数调整方法：出现“M”字符后，按遥控器上“F”和“节目菜单键”(图象调整键)，或按“F”键和“声音调整键”此时屏幕上将出现“M00、M01、M02.....”等参数，见表（1）。改变各参数的大小，按“音量增/减”键。3、退出维修状态方法：用遥控关机，电视机则自动退出“M”调试状态。第二种以第四类芯片TMP87CM36（CH08001）生产的产品进入维修状态方法与第一种不一样,该芯片生产的产品不能用第一种方法进行总线调试。该芯片生产产品有两种方法：1、总线调试方法：(1).进入和退出维修状态方法：采用C2920PN机型遥控器（型号为K4J）。将遥控器K4J上的二极管V12断开，按遥控器上的“调谐键”进入或退出维修“M”状态。(2).调整各参数方法：利用“节目增/减键”调出各参数，见表(1)。节目“增”键为向前调，节目“减键”为向后调各参数。利用音量“增/减”键改变各参数的大小。2、总线调试方法：(1).进入维修状态方法：用遥控器K7A，按遥控器菜单选择键旁“项目选择”键，屏幕上显示绿色字符“M”，表示已进入维修总线调试状态。(2).数据调整方法：按“F”键和“图象调整”键或“F”和“音质调整”键进行翻项，按音量“增/减”键调整参数大小。(3).退出维修状态：遥控关机，退出维修“M”状态。表（1）NC－3机芯总线数据表名称内容C2939KSC2919PC2920PN/C2919PDC2919PSC2919PVC3419C3419PN/PDC3418PK/C2919PKC3419PN/PDC3419PTC3419PBC3418PBC3419DM00模式0032486148506350546161635445M01模式01595757595895759595757575957M02模式0227275927276327315963592743SUB副亮度31314131315427344848483441SBM副亮度变化范围28283528283228284444442835SCN副对比度32323232324032324040403232SCX副对比度最大63636363636363636363636363SCM副对比度最小101010101081010888108SCL副彩色4.43MHZ35353235353229293232322932SC3副彩色3.58MHZ33333233333233333232323232ST1副色调38383838383838383838383838SS4副锐度4.43MHZ34343434343434343434343834SS3副锐度3.58MHZ34343434343434343434343434HPS※行中心42423442424840403434344134HIT※帧幅32323132324836364848484048LIN帧线性31313231313234333232323332VSC帧S校正22222222222828322828283228VPS※帧中心32324032323810103838382138VCP帧补偿32323232323232323232323232WID行幅20202520202525252525252625DPC东西校正38383938382222222222222122CNR边沿...
