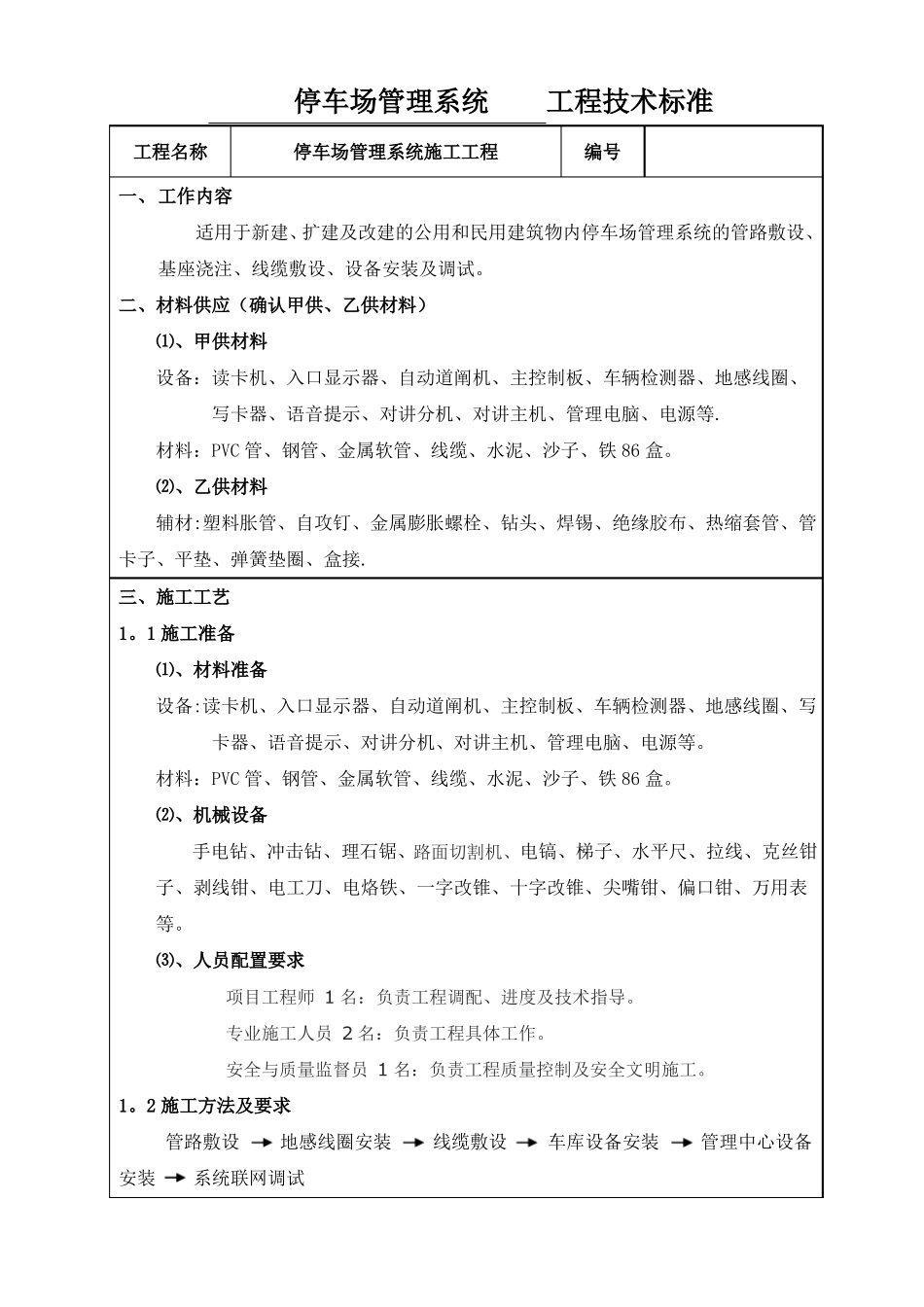

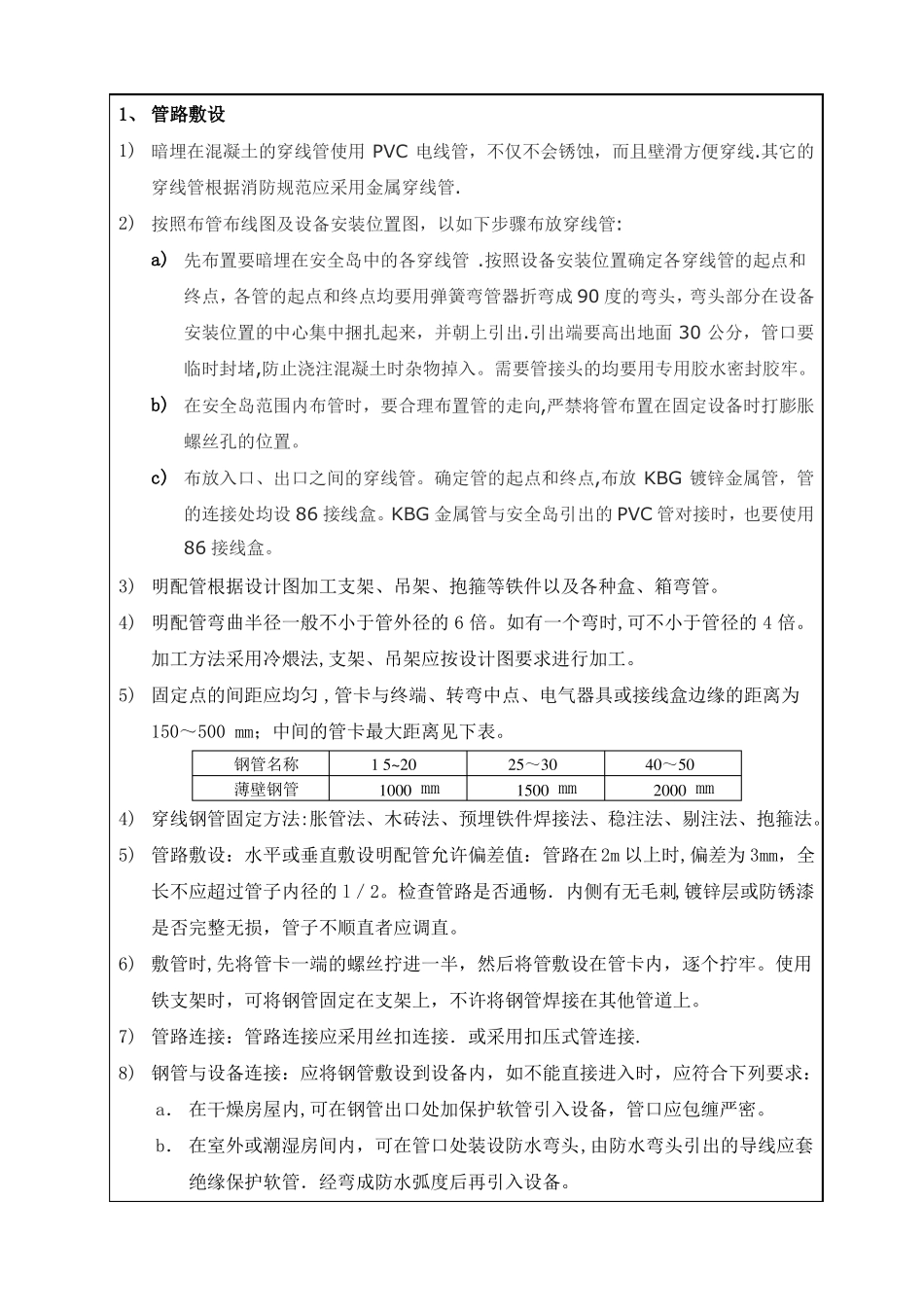

停车场管理系统工程技术标准工程名称一、工作内容适用于新建、扩建及改建的公用和民用建筑物内停车场管理系统的管路敷设、基座浇注、线缆敷设、设备安装及调试。二、材料供应（确认甲供、乙供材料）⑴、甲供材料设备：读卡机、入口显示器、自动道阐机、主控制板、车辆检测器、地感线圈、写卡器、语音提示、对讲分机、对讲主机、管理电脑、电源等.材料：PVC管、钢管、金属软管、线缆、水泥、沙子、铁86盒。⑵、乙供材料辅材:塑料胀管、自攻钉、金属膨胀螺栓、钻头、焊锡、绝缘胶布、热缩套管、管卡子、平垫、弹簧垫圈、盒接.三、施工工艺1。1施工准备⑴、材料准备设备:读卡机、入口显示器、自动道阐机、主控制板、车辆检测器、地感线圈、写卡器、语音提示、对讲分机、对讲主机、管理电脑、电源等。材料：PVC管、钢管、金属软管、线缆、水泥、沙子、铁86盒。⑵、机械设备手电钻、冲击钻、理石锯、路面切割机、电镐、梯子、水平尺、拉线、克丝钳子、剥线钳、电工刀、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳、万用表等。⑶、人员配置要求项目工程师1名：负责工程调配、进度及技术指导。专业施工人员2名：负责工程具体工作。安全与质量监督员1名：负责工程质量控制及安全文明施工。停车场管理系统施工工程编号1。2施工方法及要求管路敷设地感线圈安装线缆敷设车库设备安装管理中心设备安装系统联网调试1、管路敷设1)暗埋在混凝土的穿线管使用PVC电线管，不仅不会锈蚀，而且壁滑方便穿线.其它的穿线管根据消防规范应采用金属穿线管.2)按照布管布线图及设备安装位置图，以如下步骤布放穿线管:a)先布置要暗埋在安全岛中的各穿线管.按照设备安装位置确定各穿线管的起点和终点，各管的起点和终点均要用弹簧弯管器折弯成90度的弯头，弯头部分在设备安装位置的中心集中捆扎起来，并朝上引出.引出端要高出地面30公分，管口要临时封堵,防止浇注混凝土时杂物掉入。需要管接头的均要用专用胶水密封胶牢。b)在安全岛范围内布管时，要合理布置管的走向,严禁将管布置在固定设备时打膨胀螺丝孔的位置。c)布放入口、出口之间的穿线管。确定管的起点和终点,布放KBG镀锌金属管，管的连接处均设86接线盒。KBG金属管与安全岛引出的PVC管对接时，也要使用86接线盒。3)明配管根据设计图加工支架、吊架、抱箍等铁件以及各种盒、箱弯管。4)明配管弯曲半径一般不小于管外径的6倍。如有一个弯时,可不小于管径的4倍。加工方法采用冷煨法,支架、吊架应按设计图要求进行加工。5)固定点的间距应均匀,管卡与终端、转弯中点、电气器具或接线盒边缘的距离为150～500mm；中间的管卡最大距离见下表。钢管名称薄壁钢管15~201000mm25～301500mm40～502000mm4)穿线钢管固定方法:胀管法、木砖法、预埋铁件焊接法、稳注法、剔注法、抱箍法。5)管路敷设：水平或垂直敷设明配管允许偏差值：管路在2m以上时,偏差为3mm，全长不应超过管子内径的l／2。检查管路是否通畅．内侧有无毛刺,镀锌层或防锈漆是否完整无损，管子不顺直者应调直。6)敷管时,先将管卡一端的螺丝拧进一半，然后将管敷设在管卡内，逐个拧牢。使用铁支架时，可将钢管固定在支架上，不许将钢管焊接在其他管道上。7)管路连接：管路连接应采用丝扣连接．或采用扣压式管连接.8)钢管与设备连接：应将钢管敷设到设备内，如不能直接进入时，应符合下列要求：a．在干燥房屋内,可在钢管出口处加保护软管引入设备，管口应包缠严密。b．在室外或潮湿房间内，可在管口处装设防水弯头,由防水弯头引出的导线应套绝缘保护软管．经弯成防水弧度后再引入设备。c．管口距地面高度一般不宜低于200mm。d．埋人土层内的钢管，应刷沥青包缠玻璃丝布后，再刷沥青油.或应采用水泥砂浆保护。9)金属软管引入设备时，应符合下列要求：a．金属软管与钢管或设备连接时．应采用金属软管接头连接．长度不宜超过lm。b．金属软管用管卡固定，其固定间距不应大于lm。c．不得利用金属软管作为接地导体。2、地感线圈安装1)线圈电缆及接头线圈电线采用多股铜芯线，导线线径不小于1。5平方毫米。最好采用双层防水线.2)线圈形状探测线圈形状应该是矩形.两条长边与车辆运动方向垂直，边宽推荐为1.2～1.8m....
