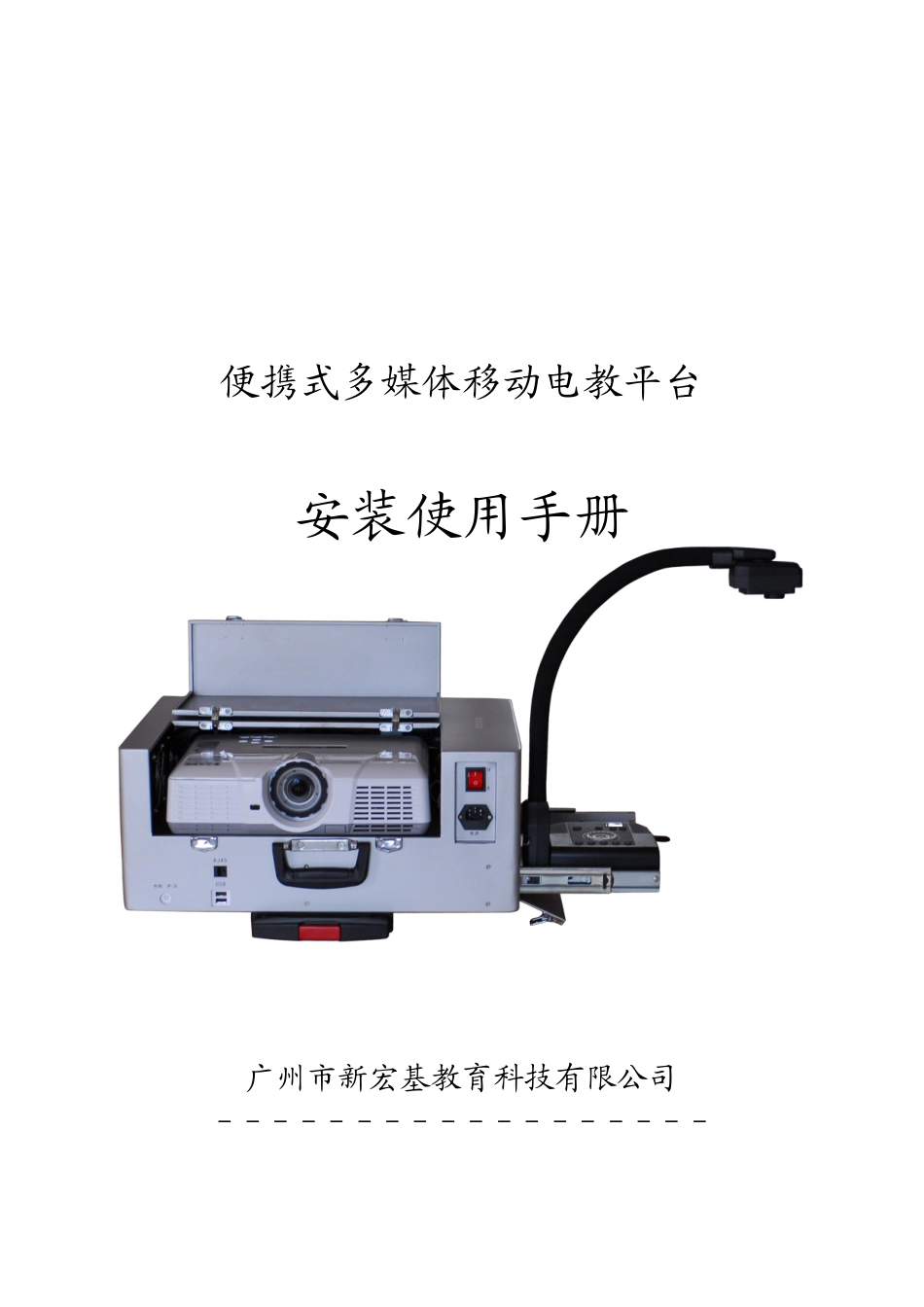

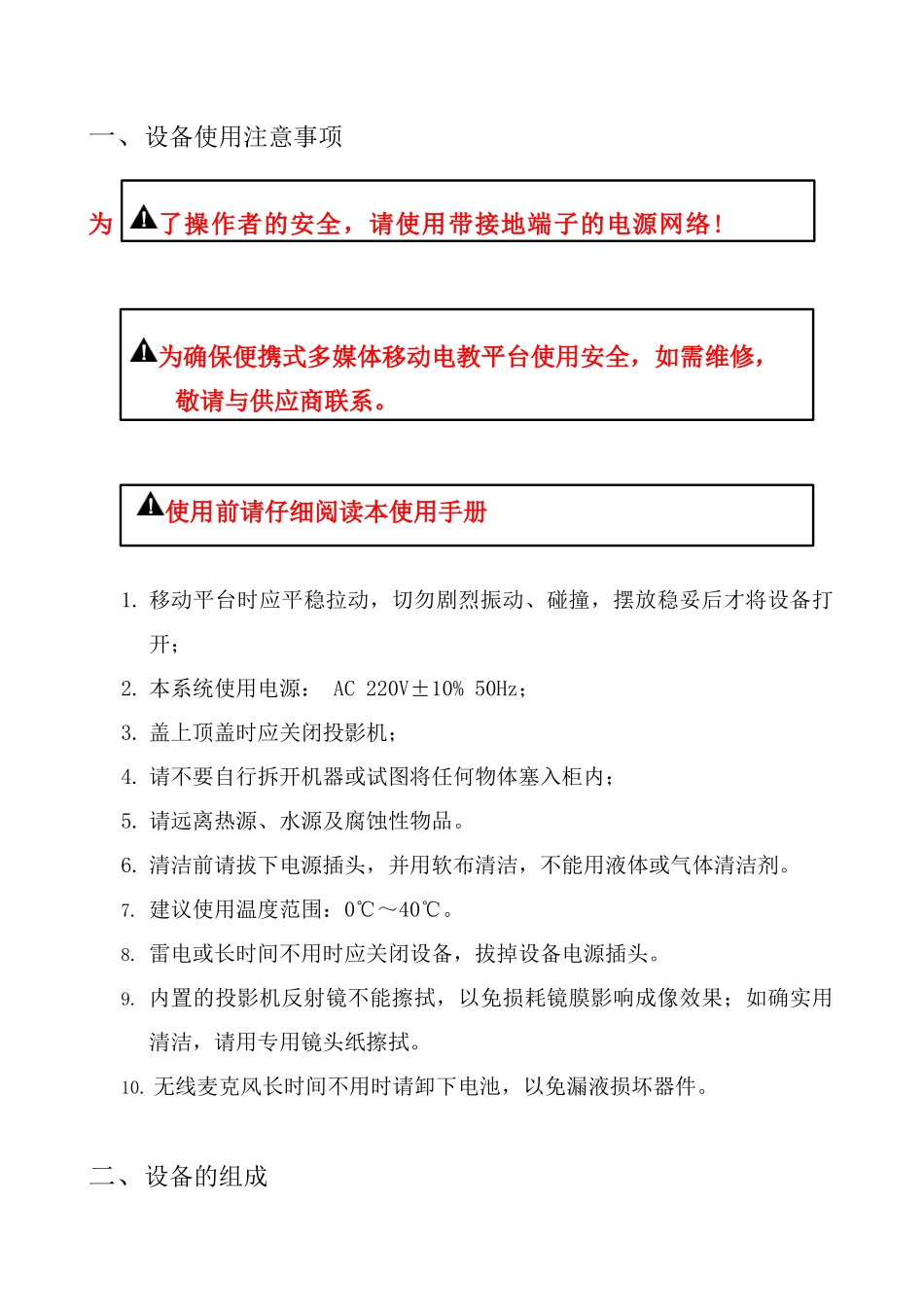

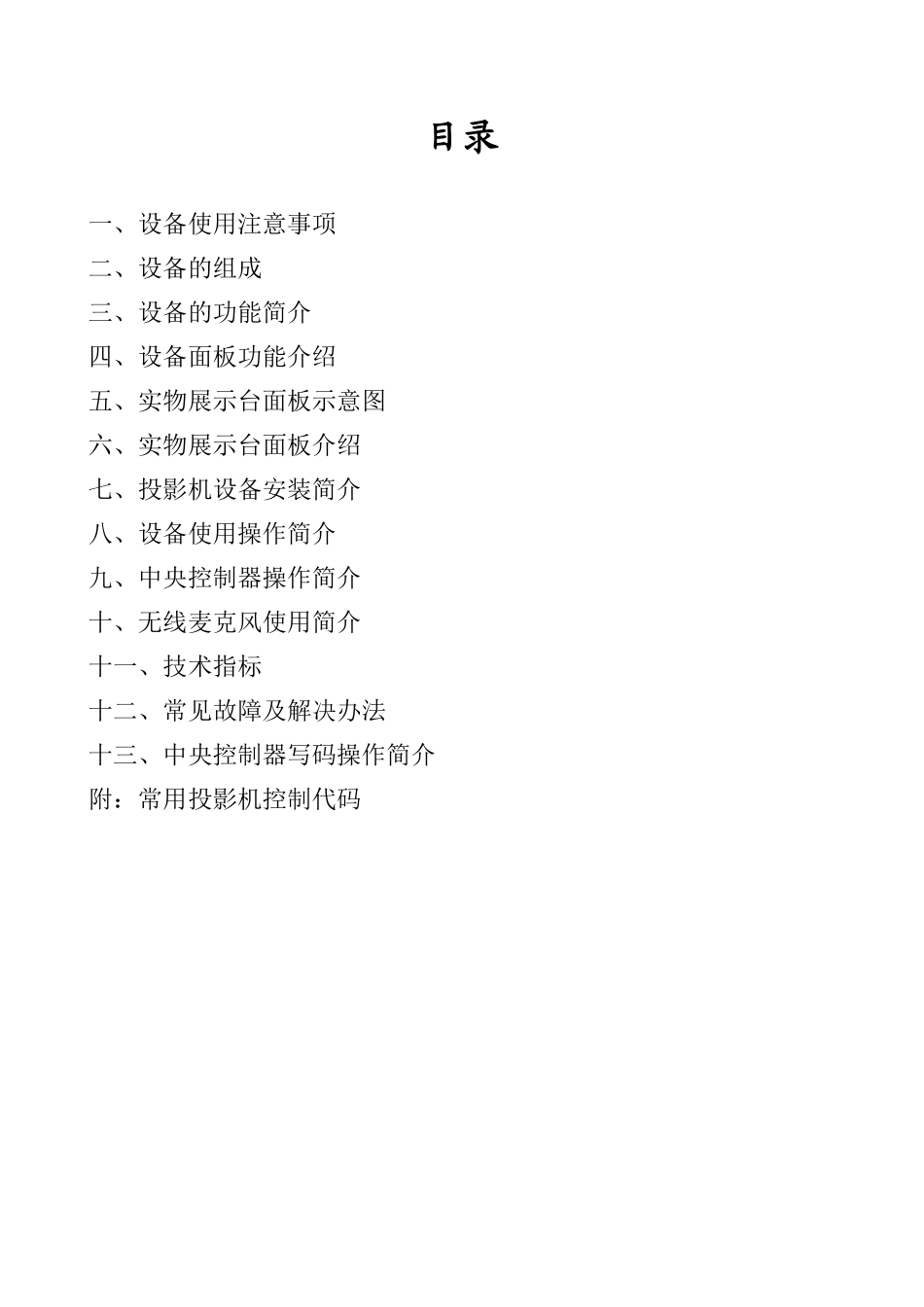

便携式多媒体移动电教平台安装使用手册广州市新宏基教育科技有限公司------------------目录一、设备使用注意事项二、设备的组成三、设备的功能简介四、设备面板功能介绍五、实物展示台面板示意图六、实物展示台面板介绍七、投影机设备安装简介八、设备使用操作简介九、中央控制器操作简介十、无线麦克风使用简介十一、技术指标十二、常见故障及解决办法十三、中央控制器写码操作简介附:常用投影机控制代码一、设备使用注意事项为了操作者的安全,请使用带接地端子的电源网络!为确保便携式多媒体移动电教平台使用安全,如需维修,敬请与供应商联系。使用前请仔细阅读本使用手册1.移动平台时应平稳拉动,切勿剧烈振动、碰撞,摆放稳妥后才将设备打开;2.本系统使用电源:AC220V±10%50Hz;3.盖上顶盖时应关闭投影机;4.请不要自行拆开机器或试图将任何物体塞入柜内;5.请远离热源、水源及腐蚀性物品。6.清洁前请拔下电源插头,并用软布清洁,不能用液体或气体清洁剂。7.建议使用温度范围:0℃~40℃。8.雷电或长时间不用时应关闭设备,拔掉设备电源插头。9.内置的投影机反射镜不能擦拭,以免损耗镜膜影响成像效果;如确实用清洁,请用专用镜头纸擦拭。10.无线麦克风长时间不用时请卸下电池,以免漏液损坏器件。二、设备的组成XHJ-6500便携式多媒体移动电教平台主要设备组成:(见下图)1、多媒体电脑2、数码展示台3、数码投影机4、便携式多媒体移动电教平台主机(内含:无线麦克风、功放、音箱)5、活动银幕控制主机箱(内含:无线麦克风、功放、音箱)实物展示台电脑主机投影机使用效果图三、设备结构示意图:四、设备面板功能介绍1-----电脑主机开关15-----外接麦克风接口2-----USB接口16-----外接3.5mm音频接口3-----投影机翻盖17-----VGA输入接口4-----翻盖扣锁18-----实物展示台舱门5-----电源总开关19-----投影机开机按键6-----电源输入插座20-----投影机关机按键7-----提手21-----电脑信号输出按键8-----RJ45网络接口22-----展台信号输出按键9-----扩展USB接口23-----投影机散热风孔10----扩展USB接口24-----电脑主机舱门11----无线麦克风音量调节旋钮25-----箱托12----外接麦克风音量调节旋钮26-----音箱孔13----电脑/外接CD音量调节旋钮27-----滚轴滑轮14----视频接口28-----二段式伸缩拉杆五、实物展示台面板示意图六、实物展示台面板介绍1-----展台电源开关8-----图像冻结按钮2-----图像模式切换按钮9-----图像效果切换按钮3-----展台/电脑信号切换按钮10----图像快调按钮4-----存储图片回放按钮11----图像存储/删除按钮5-----飞梭控制盘12----镜头灯开关6-----确定按钮13----手动聚焦旋钮7-----菜单按钮七、投影机设备安装简介XHJ-6500便携式多媒移动电教平台已经将除投影机外的其他设备高度集成,使用前用户必需按以下步骤安装投影机:1、打开便携式多媒移动电教平台上盖;2、取出投影机安装层板,选择合适的位置将投影机与安装层板用螺钉固定好,插上电脑VGA线、实物展示台VGA线、RS-232控制线、电源线;3、将固定在安装层板的投影机放入机箱内,用螺钉将层板与箱体固定好则可使用。八、设备使用操作简介A、设备开机操作流程:1、把便携式多媒移动电教平台拉到要上课的教室;2、插上外接的电源线,并与教室电源插座联接好,打开中央控制主机电源;3、打开顶部投影盖板;4、打开右面的门板,拉出抽屉,将实物展示台位置调好;5、按一下机箱顶部的‘开机’键,投影机马上启动;6、按一下左下角电脑“ON/OFF”开/关,打开电脑;7、随机调整活动平台升降机构,使投影机的图像与银幕重合即可;8、这时可使用电脑课件或实物展示台进行多媒体教学;9、使用时只需操作控制面板即可实现各功能的切换;B、设备关机操作流程:1、当使用完毕时,先软关闭电脑,再按一下机箱顶部的“关机”键,投影机马上关闭;,然后再关实物展示台;2、将实物展示台位置放好,推入箱内,关上右面侧板;3、关上顶部投影盖板;4、关断中央控制器电源、切断外接的电源线;5、把便携式多媒移动电教平台提或拉到要上课的教室或教师备课室放好。。C、实物展示台操作流程:1、按下展台电...
