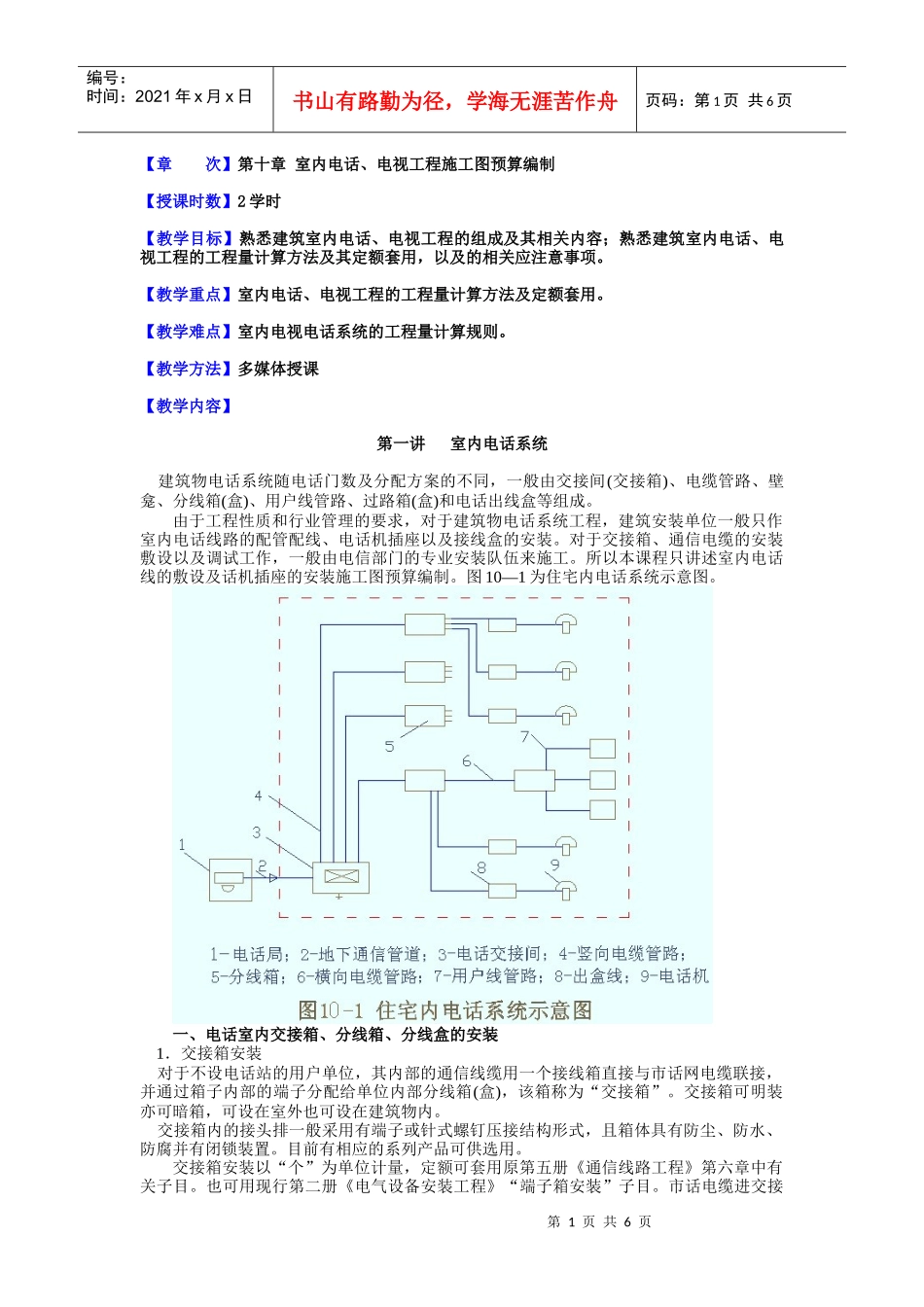

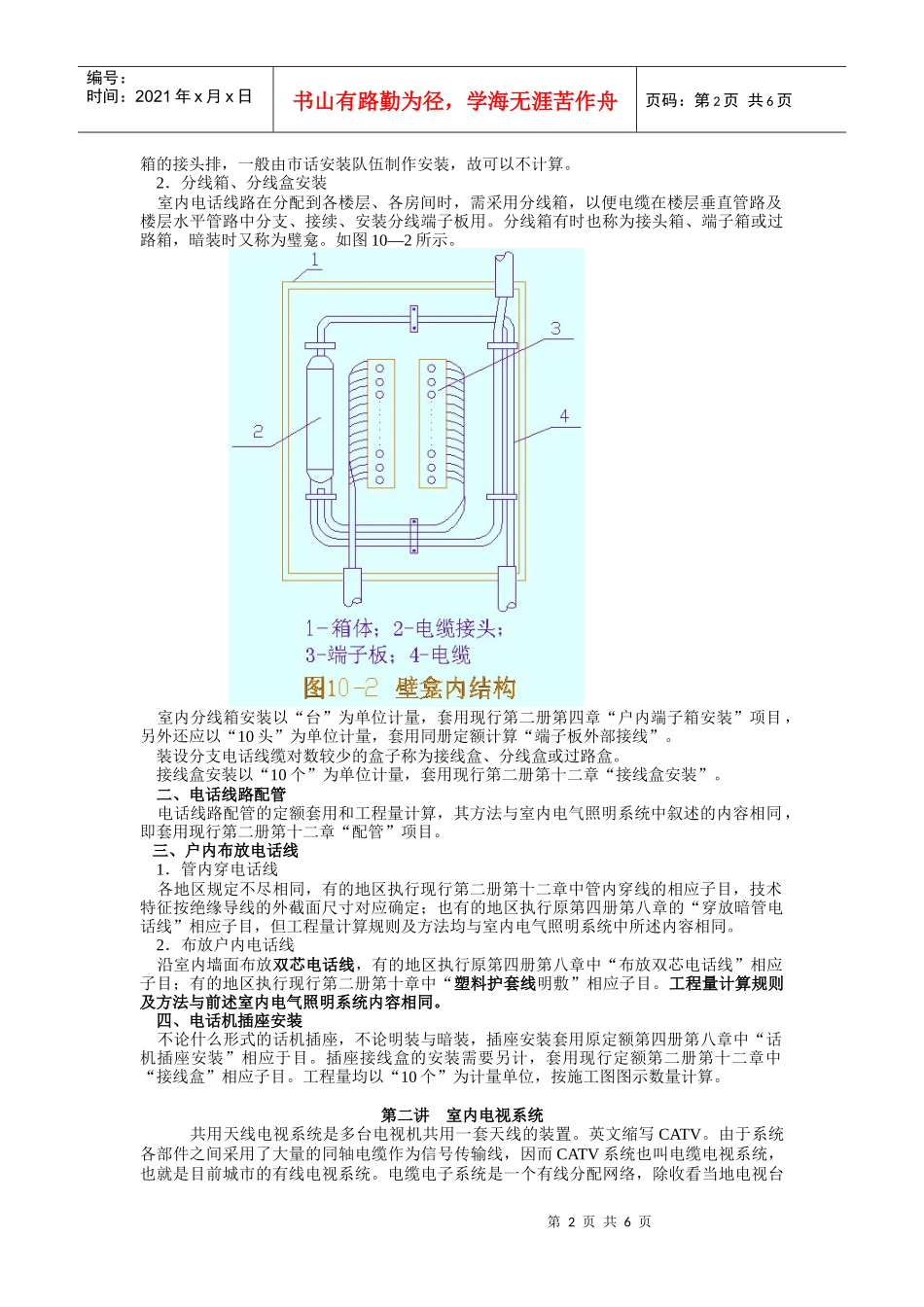

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页【章次】第十章室内电话、电视工程施工图预算编制【授课时数】2学时【教学目标】熟悉建筑室内电话、电视工程的组成及其相关内容；熟悉建筑室内电话、电视工程的工程量计算方法及其定额套用，以及的相关应注意事项。【教学重点】室内电话、电视工程的工程量计算方法及定额套用。【教学难点】室内电视电话系统的工程量计算规则。【教学方法】多媒体授课【教学内容】第一讲室内电话系统建筑物电话系统随电话门数及分配方案的不同，一般由交接间(交接箱)、电缆管路、壁龛、分线箱(盒)、用户线管路、过路箱(盒)和电话出线盒等组成。由于工程性质和行业管理的要求，对于建筑物电话系统工程，建筑安装单位一般只作室内电话线路的配管配线、电话机插座以及接线盒的安装。对于交接箱、通信电缆的安装敷设以及调试工作，一般由电信部门的专业安装队伍来施工。所以本课程只讲述室内电话线的敷设及话机插座的安装施工图预算编制。图10—1为住宅内电话系统示意图。一、电话室内交接箱、分线箱、分线盒的安装1．交接箱安装对于不设电话站的用户单位，其内部的通信线缆用一个接线箱直接与市话网电缆联接，并通过箱子内部的端子分配给单位内部分线箱(盒)，该箱称为“交接箱”。交接箱可明装亦可暗箱，可设在室外也可设在建筑物内。交接箱内的接头排一般采用有端子或针式螺钉压接结构形式，且箱体具有防尘、防水、防腐并有闭锁装置。目前有相应的系列产品可供选用。交接箱安装以“个”为单位计量，定额可套用原第五册《通信线路工程》第六章中有关子目。也可用现行第二册《电气设备安装工程》“端子箱安装”子目。市话电缆进交接第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页箱的接头排，一般由市话安装队伍制作安装，故可以不计算。2．分线箱、分线盒安装室内电话线路在分配到各楼层、各房间时，需采用分线箱，以便电缆在楼层垂直管路及楼层水平管路中分支、接续、安装分线端子板用。分线箱有时也称为接头箱、端子箱或过路箱，暗装时又称为璧龛。如图10—2所示。室内分线箱安装以“台”为单位计量，套用现行第二册第四章“户内端子箱安装”项目，另外还应以“10头”为单位计量，套用同册定额计算“端子板外部接线”。装设分支电话线缆对数较少的盒子称为接线盒、分线盒或过路盒。接线盒安装以“10个”为单位计量，套用现行第二册第十二章“接线盒安装”。二、电话线路配管电话线路配管的定额套用和工程量计算，其方法与室内电气照明系统中叙述的内容相同，即套用现行第二册第十二章“配管”项目。三、户内布放电话线1．管内穿电话线各地区规定不尽相同，有的地区执行现行第二册第十二章中管内穿线的相应子目，技术特征按绝缘导线的外截面尺寸对应确定；也有的地区执行原第四册第八章的“穿放暗管电话线”相应子目，但工程量计算规则及方法均与室内电气照明系统中所述内容相同。2．布放户内电话线沿室内墙面布放双芯电话线，有的地区执行原第四册第八章中“布放双芯电话线”相应子目；有的地区执行现行第二册第十章中“塑料护套线明敷”相应子目。工程量计算规则及方法与前述室内电气照明系统内容相同。四、电话机插座安装不论什么形式的话机插座，不论明装与暗装，插座安装套用原定额第四册第八章中“话机插座安装”相应于目。插座接线盒的安装需要另计，套用现行定额第二册第十二章中“接线盒”相应子目。工程量均以“10个”为计量单位，按施工图图示数量计算。第二讲室内电视系统共用天线电视系统是多台电视机共用一套天线的装置。英文缩写CATV。由于系统各部件之间采用了大量的同轴电缆作为信号传输线，因而CATV系统也叫电缆电视系统，也就是目前城市的有线电视系统。电缆电子系统是一个有线分配网络，除收看当地电视台第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页的电视节目外，还可以通过卫星地面站接收卫星传播的电视节目。一、电视系统的组成电缆电视系统主要由接收天线、前端设备、传输分配网络以及用...
