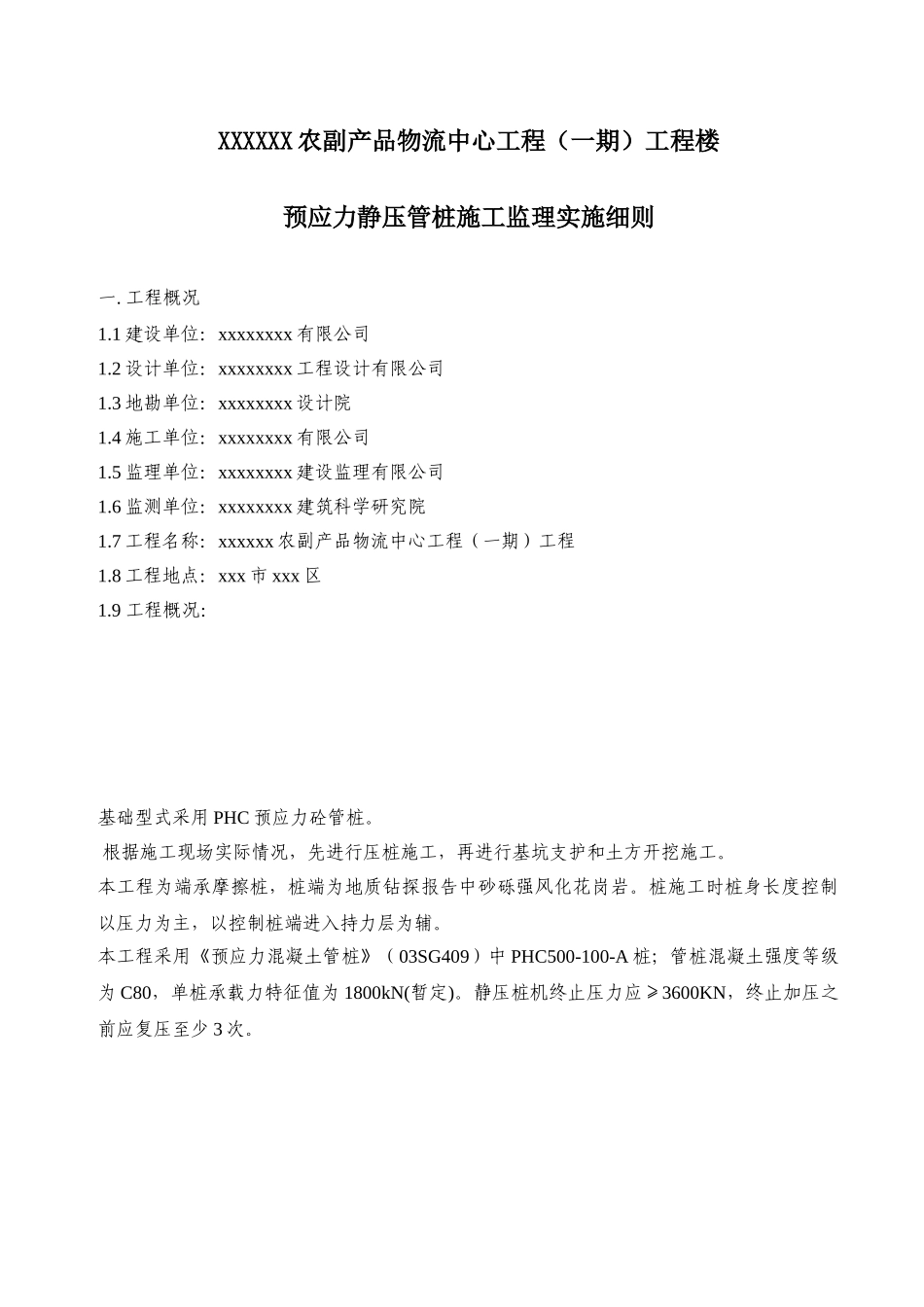

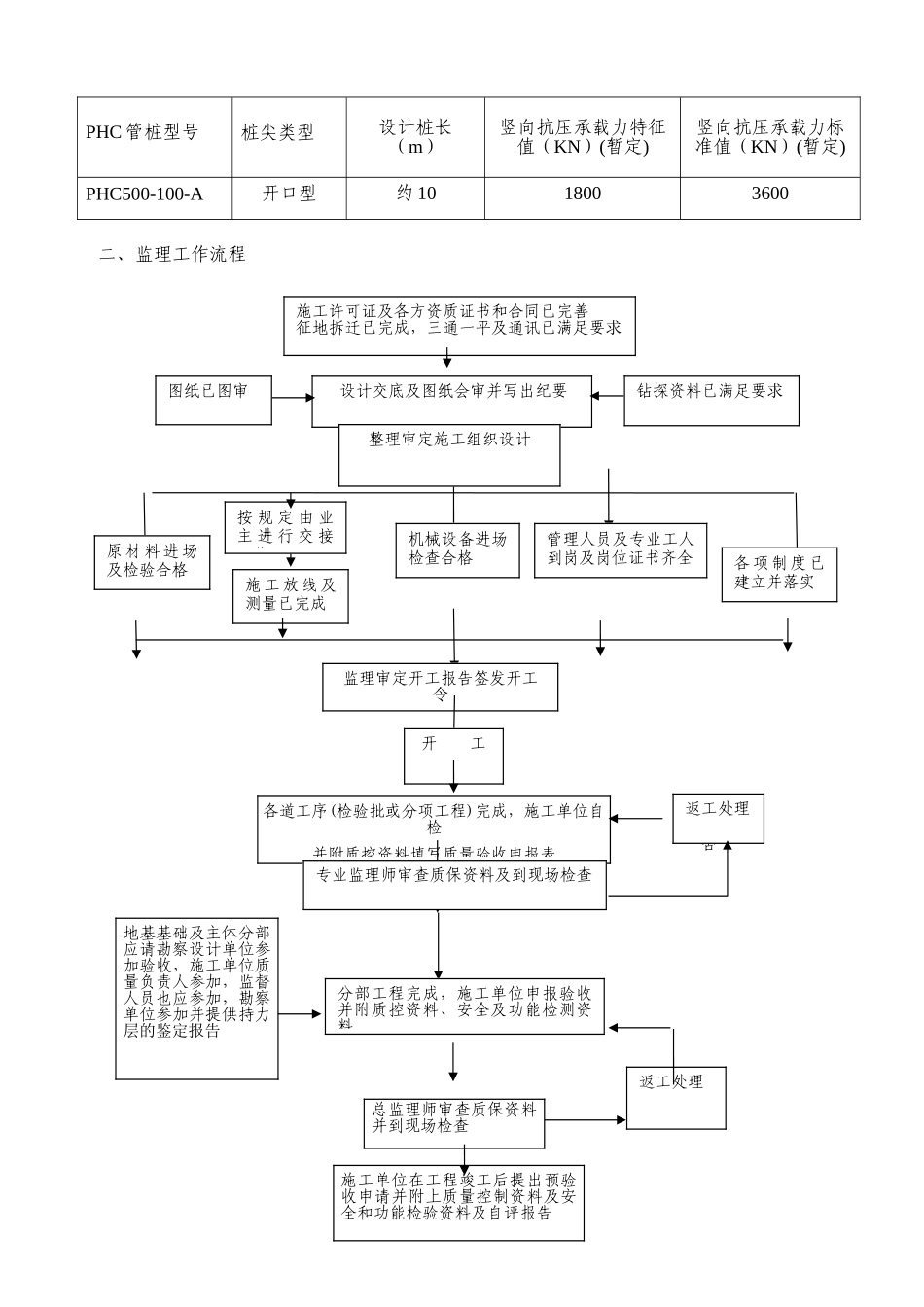

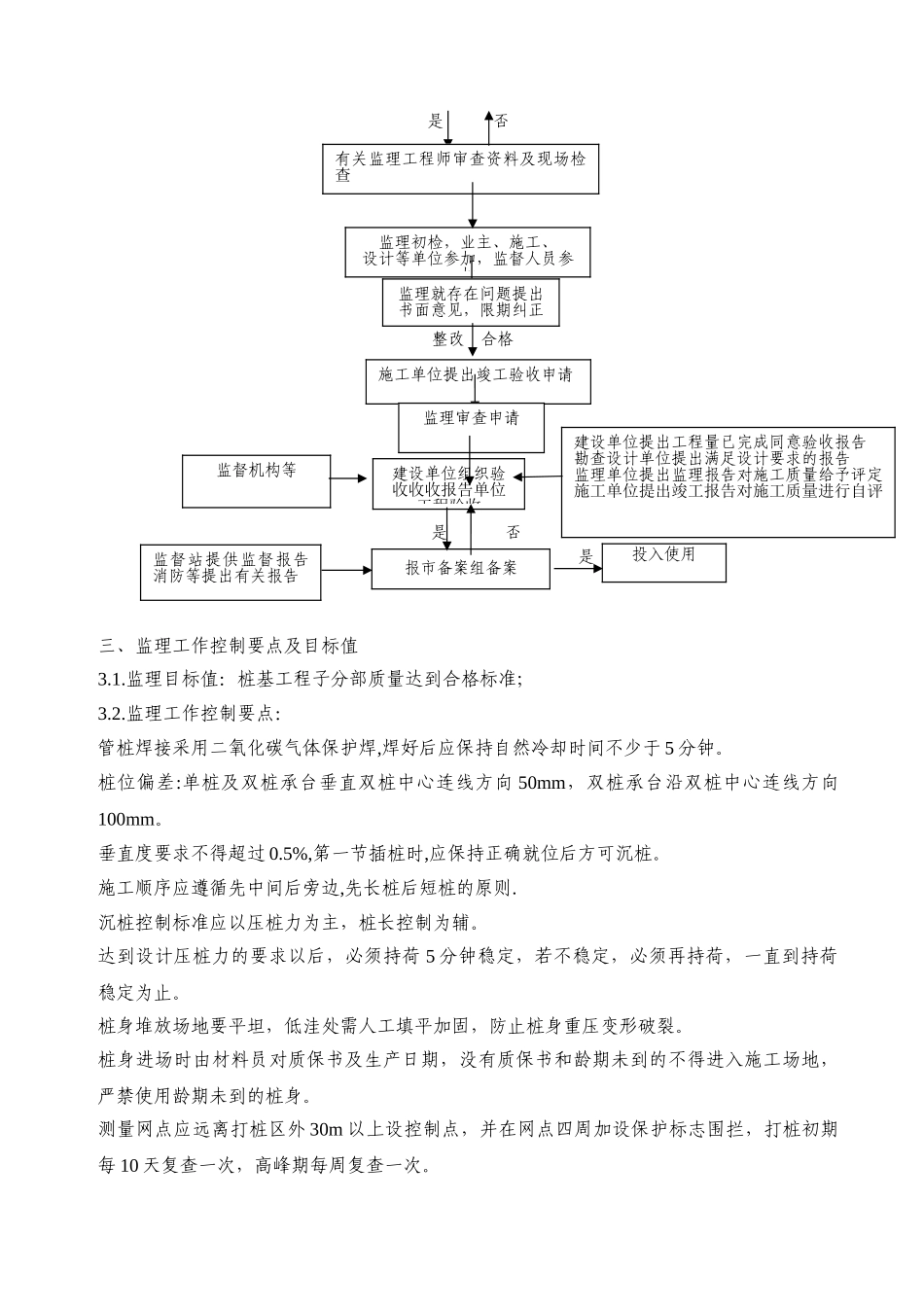

XXXXXX农副产品物流中心工程（一期）工程楼预应力静压管桩施工监理实施细则一.工程概况1.1建设单位：xxxxxxxx有限公司1.2设计单位：xxxxxxxx工程设计有限公司1.3地勘单位：xxxxxxxx设计院1.4施工单位：xxxxxxxx有限公司1.5监理单位：xxxxxxxx建设监理有限公司1.6监测单位：xxxxxxxx建筑科学研究院1.7工程名称：xxxxxx农副产品物流中心工程（一期）工程1.8工程地点：xxx市xxx区1.9工程概况：基础型式采用PHC预应力砼管桩。根据施工现场实际情况，先进行压桩施工，再进行基坑支护和土方开挖施工。本工程为端承摩擦桩，桩端为地质钻探报告中砂砾强风化花岗岩。桩施工时桩身长度控制以压力为主，以控制桩端进入持力层为辅。本工程采用《预应力混凝土管桩》（03SG409）中PHC500-100-A桩；管桩混凝土强度等级为C80，单桩承载力特征值为1800kN(暂定)。静压桩机终止压力应≥3600KN，终止加压之前应复压至少3次。二、监理工作流程是否否PHC管桩型号桩尖类型设计桩长（m）竖向抗压承载力特征值（KN）(暂定)竖向抗压承载力标准值（KN）(暂定)PHC500-100-A开口型约1018003600施工许可证及各方资质证书和合同已完善征地拆迁已完成，三通一平及通讯已满足要求设计交底及图纸会审并写出纪要整理审定施工组织设计原材料进场及检验合格各项制度已建立并落实管理人员及专业工人到岗及岗位证书齐全机械设备进场检查合格施工放线及测量已完成监理审定开工报告签发开工令开工各道工序(检验批或分项工程)完成，施工单位自检并附质控资料填写质量验收申报表返工处理专业监理师审查质保资料及到现场检查分部工程完成，施工单位申报验收并附质控资料、安全及功能检测资料总监理师审查质保资料并到现场检查返工处理施工单位在工程竣工后提出预验收申请并附上质量控制资料及安全和功能检验资料及自评报告地基基础及主体分部应请勘察设计单位参加验收，施工单位质量负责人参加，监督人员也应参加，勘察单位参加并提供持力层的鉴定报告图纸已图审钻探资料已满足要求按规定由业主进行交接工作是否整改合格合格是否是三、监理工作控制要点及目标值3.1.监理目标值：桩基工程子分部质量达到合格标准；3.2.监理工作控制要点：管桩焊接采用二氧化碳气体保护焊,焊好后应保持自然冷却时间不少于5分钟。桩位偏差:单桩及双桩承台垂直双桩中心连线方向50mm，双桩承台沿双桩中心连线方向100mm。垂直度要求不得超过0.5%,第一节插桩时,应保持正确就位后方可沉桩。施工顺序应遵循先中间后旁边,先长桩后短桩的原则.沉桩控制标准应以压桩力为主，桩长控制为辅。达到设计压桩力的要求以后，必须持荷5分钟稳定，若不稳定，必须再持荷，一直到持荷稳定为止。桩身堆放场地要平坦，低洼处需人工填平加固，防止桩身重压变形破裂。桩身进场时由材料员对质保书及生产日期，没有质保书和龄期未到的不得进入施工场地，严禁使用龄期未到的桩身。测量网点应远离打桩区外30m以上设控制点，并在网点四周加设保护标志围拦，打桩初期每10天复查一次，高峰期每周复查一次。有关监理工程师审查资料及现场检查监理初检，业主、施工、设计等单位参加，监督人员参加监理就存在问题提出书面意见，限期纠正施工单位提出竣工验收申请监理审查申请建设单位组织验收收收报告单位工程验收报市备案组备案投入使用监督站提供监督报告消防等提出有关报告监督机构等建设单位提出工程量已完成同意验收报告勘查设计单位提出满足设计要求的报告监理单位提出监理报告对施工质量给予评定施工单位提出竣工报告对施工质量进行自评打桩前应对桩身进行外观检查，核对制作日期，确定砼强度达到100%设计要求后可作用。管桩外观质量检查项目及标准见表。管桩外观质量检查项目标准项目质量要求粘皮和麻面局部粘皮和麻面累计面积≤0.5%,每处粘皮和麻面深度≤10mm，允许作有效的修补。桩身合缝漏浆漏浆深度≤10mm，每处漏浆长度≤300mm，累计长度≤桩身长度的10％，或对称漏浆的搭接长度≤100mm，允许作有效的修补。局部磕损磕损深度≤10mm，每处面积≤50m2，允许作有效的修补。内外表面露筋不允许。表面裂缝不得出现环向及纵向裂缝，但龟裂、水纹及浮浆层裂纹不在此限。断筋、脱...
