电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

基于GEFANUCGMR系统的轴流风机防喘振控制VIP免费

基于GEFANUCGMR系统的轴流风机防喘振控制_第1页
1/4
基于GEFANUCGMR系统的轴流风机防喘振控制_第2页
2/4
基于GEFANUCGMR系统的轴流风机防喘振控制_第3页
3/4

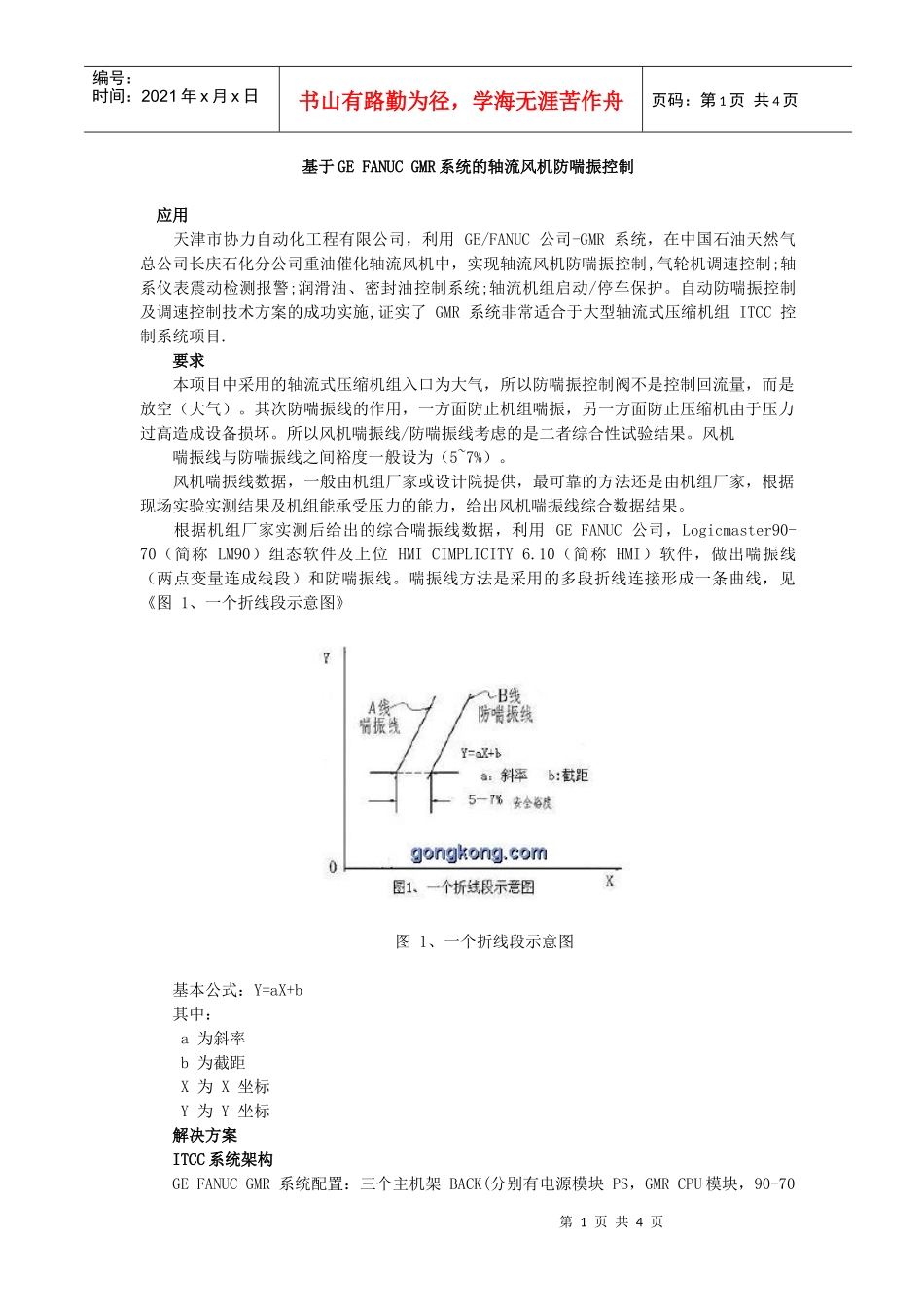

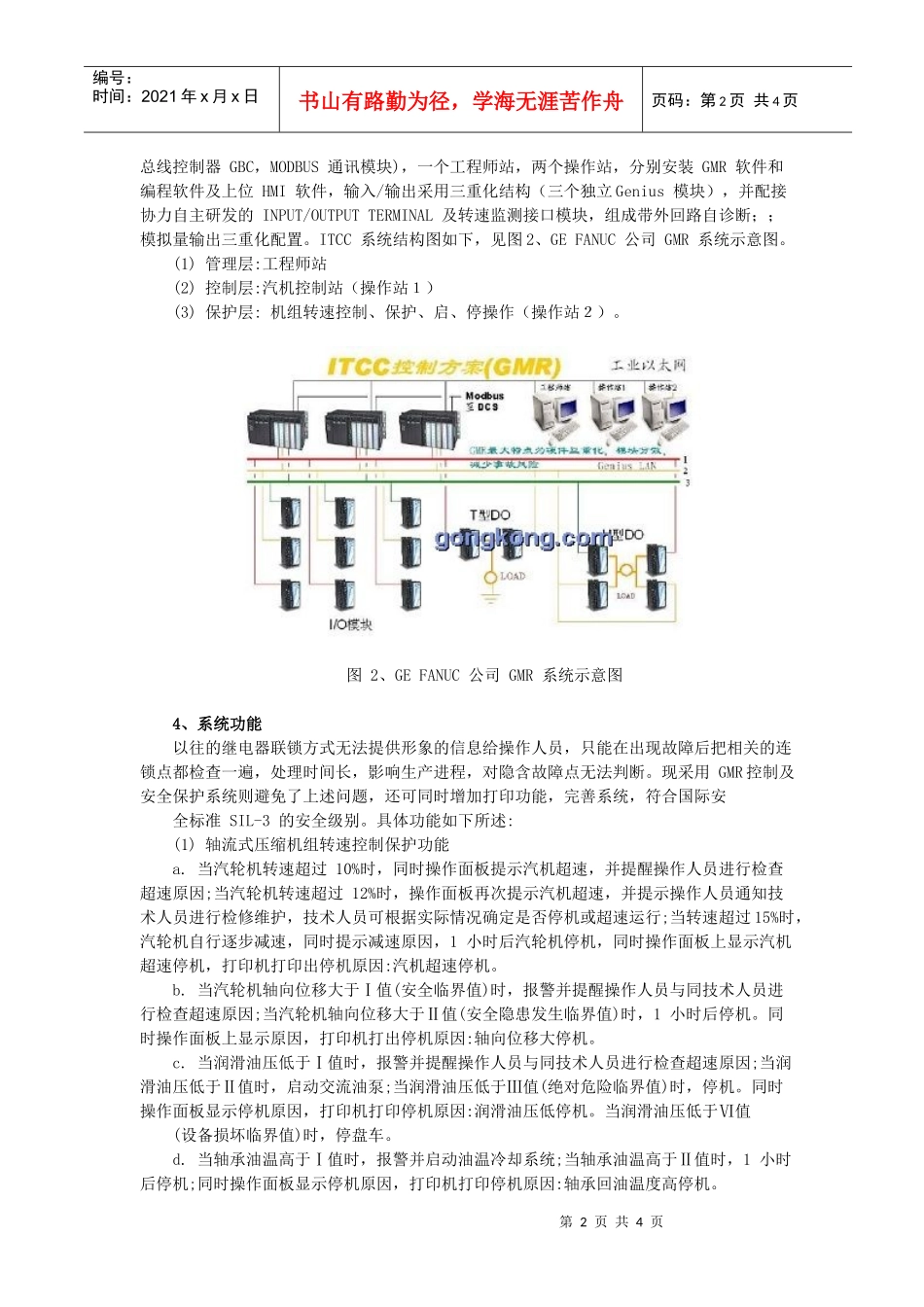

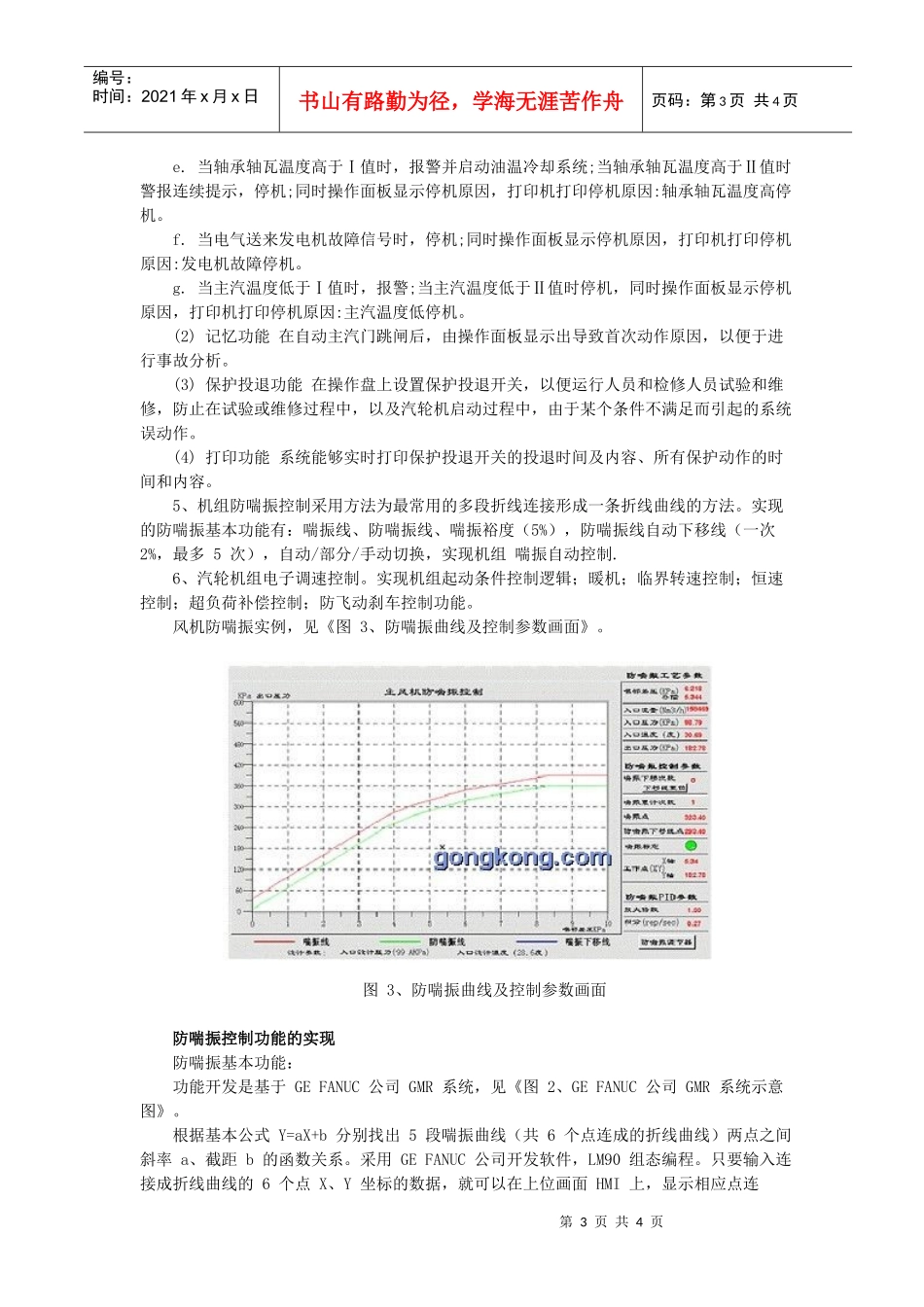

第1页共4页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共4页基于GEFANUCGMR系统的轴流风机防喘振控制应用天津市协力自动化工程有限公司,利用GE/FANUC公司-GMR系统,在中国石油天然气总公司长庆石化分公司重油催化轴流风机中,实现轴流风机防喘振控制,气轮机调速控制;轴系仪表震动检测报警;润滑油、密封油控制系统;轴流机组启动/停车保护。自动防喘振控制及调速控制技术方案的成功实施,证实了GMR系统非常适合于大型轴流式压缩机组ITCC控制系统项目.要求本项目中采用的轴流式压缩机组入口为大气,所以防喘振控制阀不是控制回流量,而是放空(大气)。其次防喘振线的作用,一方面防止机组喘振,另一方面防止压缩机由于压力过高造成设备损坏。所以风机喘振线/防喘振线考虑的是二者综合性试验结果。风机喘振线与防喘振线之间裕度一般设为(5~7%)。风机喘振线数据,一般由机组厂家或设计院提供,最可靠的方法还是由机组厂家,根据现场实验实测结果及机组能承受压力的能力,给出风机喘振线综合数据结果。根据机组厂家实测后给出的综合喘振线数据,利用GEFANUC公司,Logicmaster90-70(简称LM90)组态软件及上位HMICIMPLICITY6.10(简称HMI)软件,做出喘振线(两点变量连成线段)和防喘振线。喘振线方法是采用的多段折线连接形成一条曲线,见《图1、一个折线段示意图》图1、一个折线段示意图基本公式:Y=aX+b其中:a为斜率b为截距X为X坐标Y为Y坐标解决方案ITCC系统架构GEFANUCGMR系统配置:三个主机架BACK(分别有电源模块PS,GMRCPU模块,90-70第2页共4页第1页共4页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共4页总线控制器GBC,MODBUS通讯模块),一个工程师站,两个操作站,分别安装GMR软件和编程软件及上位HMI软件,输入/输出采用三重化结构(三个独立Genius模块),并配接协力自主研发的INPUT/OUTPUTTERMINAL及转速监测接口模块,组成带外回路自诊断;;模拟量输出三重化配置。ITCC系统结构图如下,见图2、GEFANUC公司GMR系统示意图。(1)管理层:工程师站(2)控制层:汽机控制站(操作站1)(3)保护层:机组转速控制、保护、启、停操作(操作站2)。图2、GEFANUC公司GMR系统示意图4、系统功能以往的继电器联锁方式无法提供形象的信息给操作人员,只能在出现故障后把相关的连锁点都检查一遍,处理时间长,影响生产进程,对隐含故障点无法判断。现采用GMR控制及安全保护系统则避免了上述问题,还可同时增加打印功能,完善系统,符合国际安全标准SIL-3的安全级别。具体功能如下所述:(1)轴流式压缩机组转速控制保护功能a.当汽轮机转速超过10%时,同时操作面板提示汽机超速,并提醒操作人员进行检查超速原因;当汽轮机转速超过12%时,操作面板再次提示汽机超速,并提示操作人员通知技术人员进行检修维护,技术人员可根据实际情况确定是否停机或超速运行;当转速超过15%时,汽轮机自行逐步减速,同时提示减速原因,1小时后汽轮机停机,同时操作面板上显示汽机超速停机,打印机打印出停机原因:汽机超速停机。b.当汽轮机轴向位移大于Ⅰ值(安全临界值)时,报警并提醒操作人员与同技术人员进行检查超速原因;当汽轮机轴向位移大于Ⅱ值(安全隐患发生临界值)时,1小时后停机。同时操作面板上显示原因,打印机打出停机原因:轴向位移大停机。c.当润滑油压低于Ⅰ值时,报警并提醒操作人员与同技术人员进行检查超速原因;当润滑油压低于Ⅱ值时,启动交流油泵;当润滑油压低于Ⅲ值(绝对危险临界值)时,停机。同时操作面板显示停机原因,打印机打印停机原因:润滑油压低停机。当润滑油压低于Ⅵ值(设备损坏临界值)时,停盘车。d.当轴承油温高于Ⅰ值时,报警并启动油温冷却系统;当轴承油温高于Ⅱ值时,1小时后停机;同时操作面板显示停机原因,打印机打印停机原因:轴承回油温度高停机。第3页共4页第2页共4页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共4页e.当轴承轴瓦温度高于Ⅰ值时,报警并启动油温冷却系统;当轴承轴瓦温度高于Ⅱ值时警报连续提示,停机;同时操作面板显示停机原因,打印机打印停机原因:轴承轴瓦温度高停机。f.当电气...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

基于GEFANUCGMR系统的轴流风机防喘振控制

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
