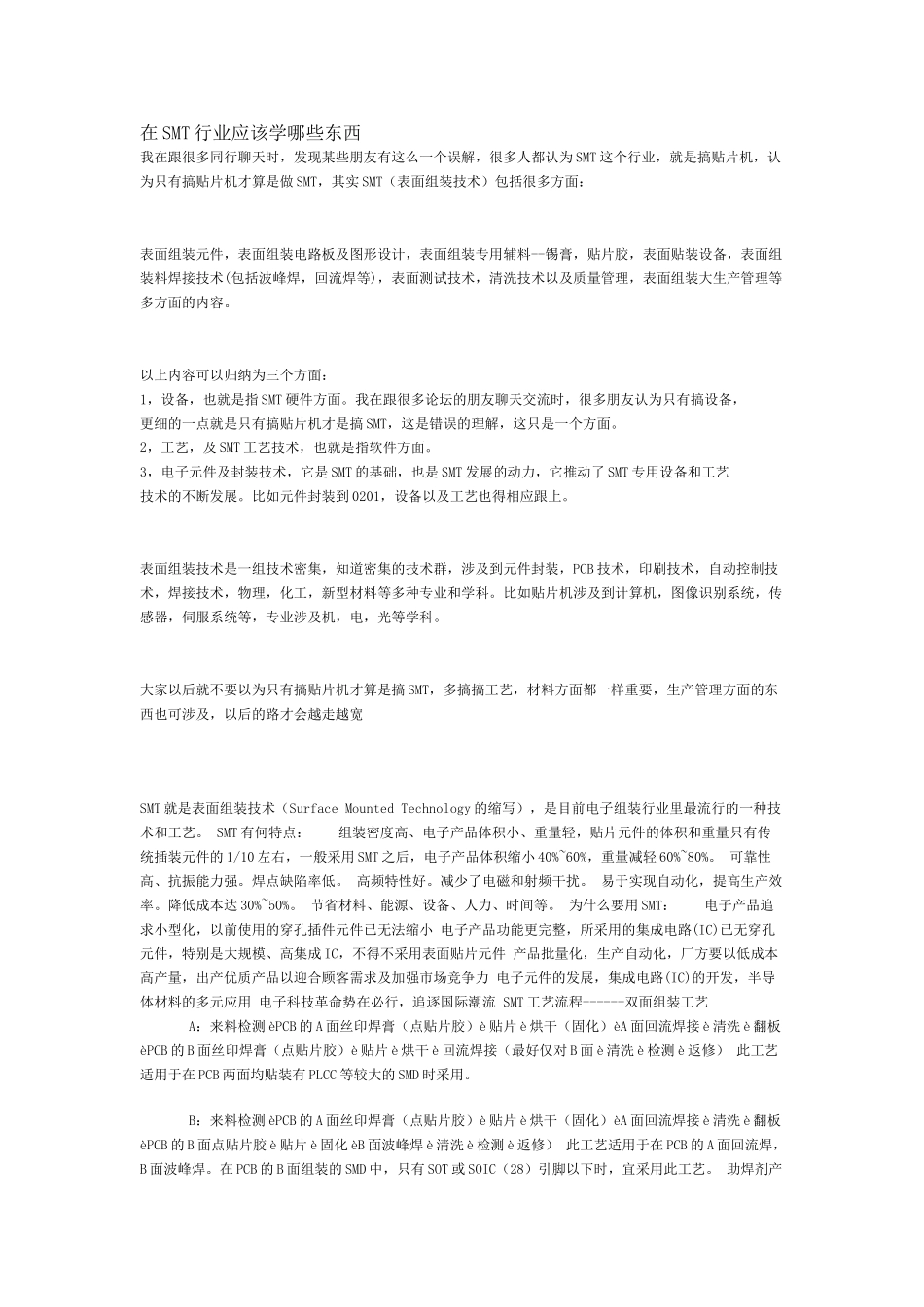

在SMT行业应该学哪些东西我在跟很多同行聊天时，发现某些朋友有这么一个误解，很多人都认为SMT这个行业，就是搞贴片机，认为只有搞贴片机才算是做SMT，其实SMT（表面组装技术）包括很多方面：表面组装元件，表面组装电路板及图形设计，表面组装专用辅料--锡膏，贴片胶，表面贴装设备，表面组装料焊接技术(包括波峰焊，回流焊等)，表面测试技术，清洗技术以及质量管理，表面组装大生产管理等多方面的内容。以上内容可以归纳为三个方面：1，设备，也就是指SMT硬件方面。我在跟很多论坛的朋友聊天交流时，很多朋友认为只有搞设备，更细的一点就是只有搞贴片机才是搞SMT，这是错误的理解，这只是一个方面。2，工艺，及SMT工艺技术，也就是指软件方面。3，电子元件及封装技术，它是SMT的基础，也是SMT发展的动力，它推动了SMT专用设备和工艺技术的不断发展。比如元件封装到0201，设备以及工艺也得相应跟上。表面组装技术是一组技术密集，知道密集的技术群，涉及到元件封装，PCB技术，印刷技术，自动控制技术，焊接技术，物理，化工，新型材料等多种专业和学科。比如贴片机涉及到计算机，图像识别系统，传感器，伺服系统等，专业涉及机，电，光等学科。大家以后就不要以为只有搞贴片机才算是搞SMT，多搞搞工艺，材料方面都一样重要，生产管理方面的东西也可涉及，以后的路才会越走越宽SMT就是表面组装技术（SurfaceMountedTechnology的缩写），是目前电子组装行业里最流行的一种技术和工艺。SMT有何特点：组装密度高、电子产品体积小、重量轻，贴片元件的体积和重量只有传统插装元件的1/10左右，一般采用SMT之后，电子产品体积缩小40%~60%，重量减轻60%~80%。可靠性高、抗振能力强。焊点缺陷率低。高频特性好。减少了电磁和射频干扰。易于实现自动化，提高生产效率。降低成本达30%~50%。节省材料、能源、设备、人力、时间等。为什么要用SMT：电子产品追求小型化，以前使用的穿孔插件元件已无法缩小电子产品功能更完整，所采用的集成电路(IC)已无穿孔元件，特别是大规模、高集成IC，不得不采用表面贴片元件产品批量化，生产自动化，厂方要以低成本高产量，出产优质产品以迎合顾客需求及加强市场竞争力电子元件的发展，集成电路(IC)的开发，半导体材料的多元应用电子科技革命势在必行，追逐国际潮流SMT工艺流程------双面组装工艺A：来料检测èPCB的A面丝印焊膏（点贴片胶）è贴片è烘干（固化）èA面回流焊接è清洗è翻板èPCB的B面丝印焊膏（点贴片胶）è贴片è烘干è回流焊接（最好仅对B面è清洗è检测è返修）此工艺适用于在PCB两面均贴装有PLCC等较大的SMD时采用。B：来料检测èPCB的A面丝印焊膏（点贴片胶）è贴片è烘干（固化）èA面回流焊接è清洗è翻板èPCB的B面点贴片胶è贴片è固化èB面波峰焊è清洗è检测è返修）此工艺适用于在PCB的A面回流焊，B面波峰焊。在PCB的B面组装的SMD中，只有SOT或SOIC（28）引脚以下时，宜采用此工艺。助焊剂产品的基本知识一.表面贴装用助焊剂的要求具一定的化学活性具有良好的热稳定性具有良好的润湿性对焊料的扩展具有促进作用留存于基板的焊剂残渣,对基板无腐蚀性具有良好的清洗性氯的含有量在0.2%(W/W)以下.二.助焊剂的作用焊接工序:预热/焊料开始熔化/焊料合金形成/焊点形成/焊料固化作用:辅助热传异/去除氧化物/降低表面张力/防止再氧化说明:溶剂蒸发/受热,焊剂覆盖在基材和焊料表面,使传热均匀/放出活化剂与基材表面的离子状态的氧化物反应,去除氧化膜/使熔融焊料表面张力小,润湿良好/覆盖在高温焊料表面,控制氧化改善焊点质量.三.助焊剂的物理特性助焊剂的物理特性主要是指与焊接性能相关的溶点,沸点,软化点,玻化温度,蒸气压,表面张力,粘度,混合性等.四.助焊剂残渣产生的不良与对策助焊剂残渣会造成的问题对基板有一定的腐蚀性降低电导性,产生迁移或短路非导电性的固形物如侵入元件接触部会引起接合不良树脂残留过多,粘连灰尘及杂物影响产品的使用可靠性使用理由及对策选用合适的助焊剂,其活化剂活性适中使用焊后可形成保护膜的助焊剂使用焊后无树脂残留的助焊剂使用低固含量免清洗助焊剂焊接后清洗五.QQ-S-571E规定的焊剂分类代号代号焊...
