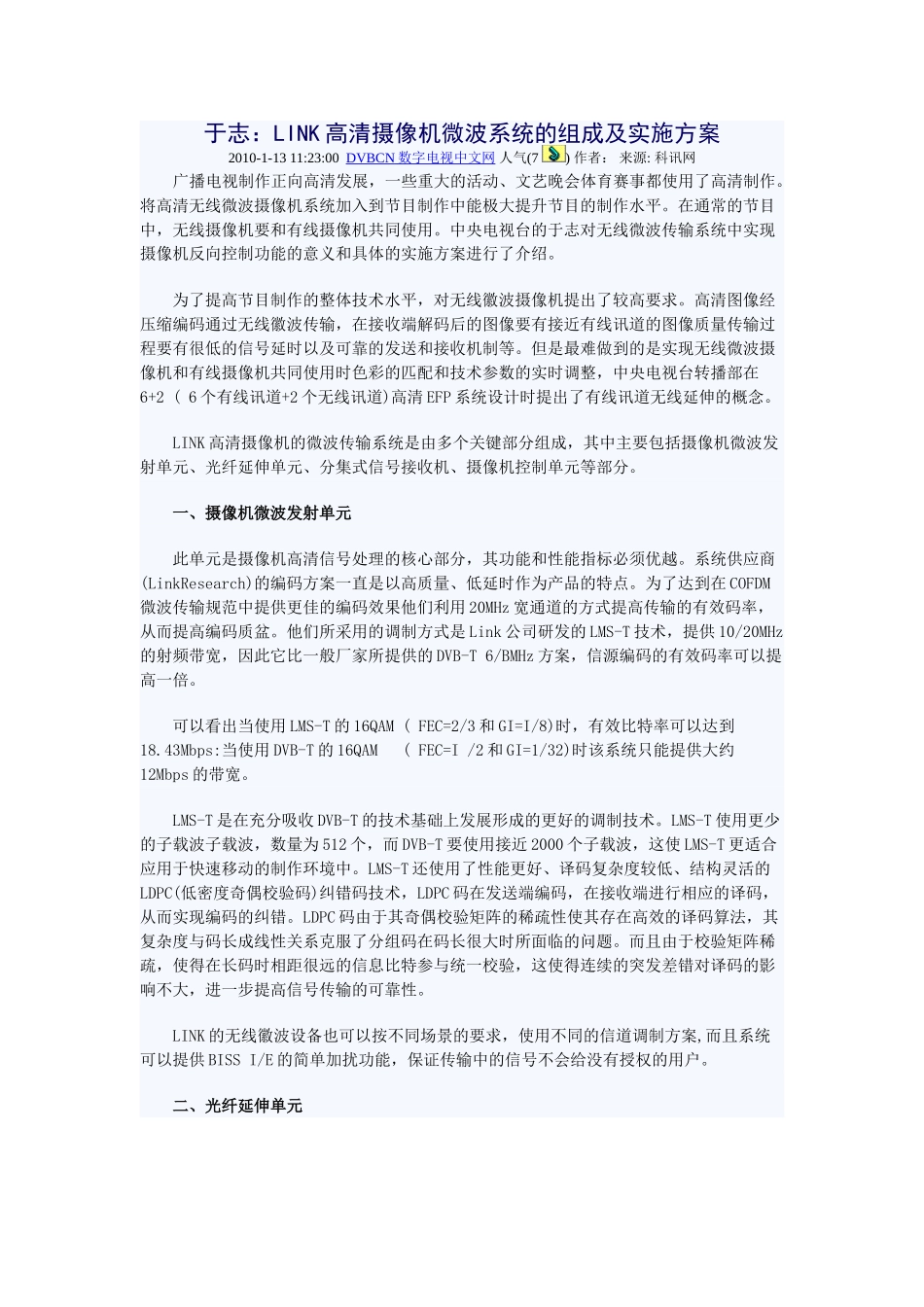

于志:LINK高清摄像机微波系统的组成及实施方案_第1页
1/11

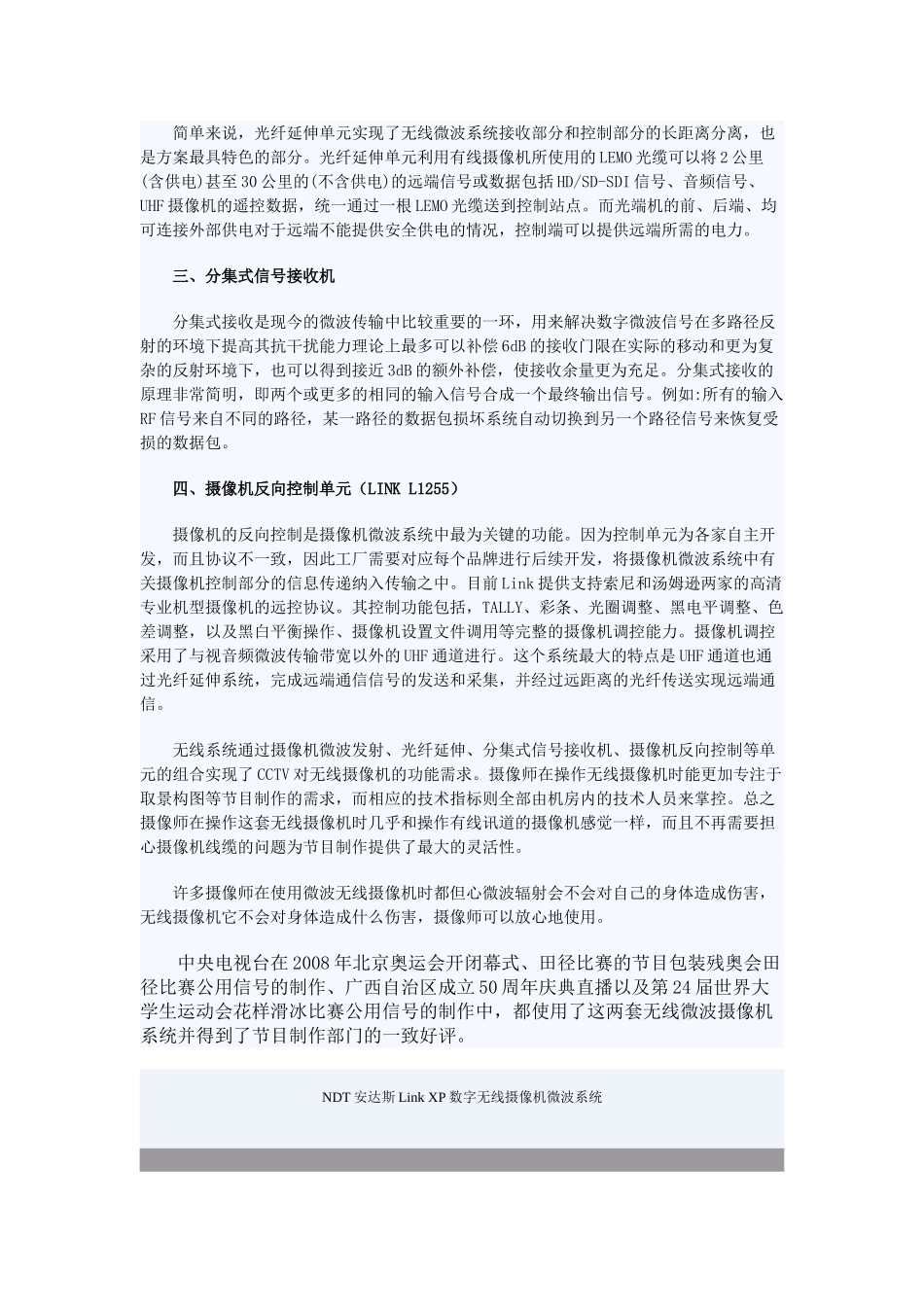

于志:LINK高清摄像机微波系统的组成及实施方案_第2页
2/11

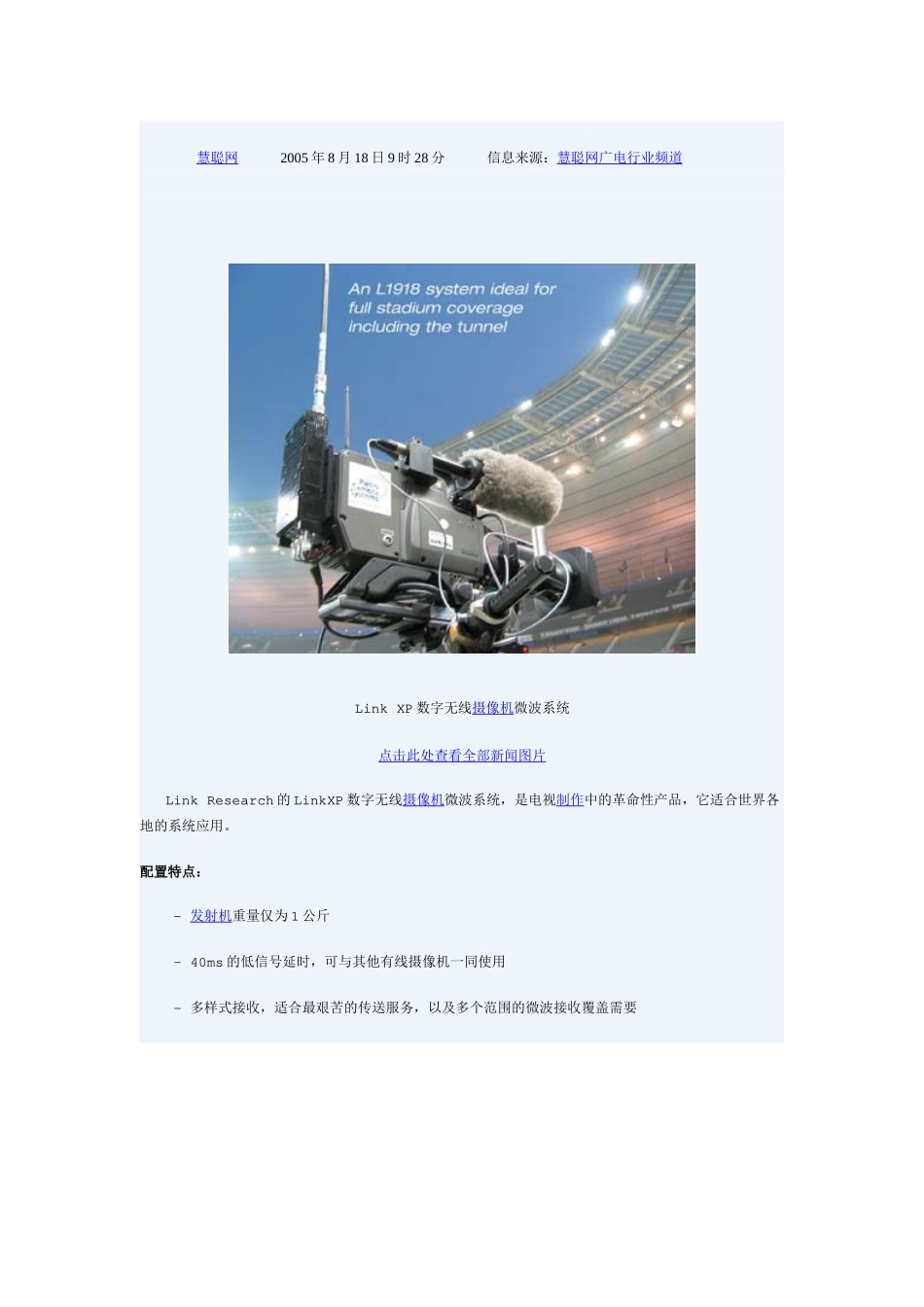

于志:LINK高清摄像机微波系统的组成及实施方案_第3页
3/11
于志:LINK高清摄像机微波系统的组成及实施方案2010-1-1311:23:00DVBCN数字电视中文网人气(7)作者:来源:科讯网广播电视制作正向高清发展,一些重大的活动、文艺晚会体育赛事都使用了高清制作。将高清无线微波摄像机系统加入到节目制作中能极大提升节目的制作水平。在通常的节目中,无线摄像机要和有线摄像机共同使用。中央电视台的于志对无线微波传输系统中实现摄像机反向控制功能的意义和具体的实施方案进行了介绍。为了提高节目制作的整体技术水平,对无线徽波摄像机提出了较高要求。高清图像经压缩编码通过无线徽波传输,在接收端解码后的图像要有接近有线讯道的图像质量传输过程要有很低的信号延时以及可靠的发送和接收机制等。但是最难做到的是实现无线微波摄像机和有线摄像机共同使用时色彩的匹配和技术参数的实时调整,中央电视台转播部在6+2(6个有线讯道+2个无线讯道)高清EFP系统设计时提出了有线讯道无线延伸的概念。LINK高清摄像机的微波传输系统是由多个关键部分组成,其中主要包括摄像机微波发射单元、光纤延伸单元、分集式信号接收机、摄像机控制单元等部分。一、摄像机微波发射单元此单元是摄像机高清信号处理的核心部分,其功能和性能指标必须优越。系统供应商(LinkResearch)的编码方案一直是以高质量、低延时作为产品的特点。为了达到在COFDM微波传输规范中提供更佳的编码效果他们利用20MHz宽通道的方式提高传输的有效码率,从而提高编码质盆。他们所采用的调制方式是Link公司研发的LMS-T技术,提供10/20MHz的射频带宽,因此它比一般厂家所提供的DVB-T6/BMHz方案,信源编码的有效码率可以提高一倍。可以看出当使用LMS-T的16QAM(FEC=2/3和GI=I/8)时,有效比特率可以达到18.43Mbps:当使用DVB-T的16QAM(FEC=I/2和GI=1/32)时该系统只能提供大约12Mbps的带宽。LMS-T是在充分吸收DVB-T的技术基础上发展形成的更好的调制技术。LMS-T使用更少的子载波子载波,数量为512个,而DVB-T要使用接近2000个子载波,这使LMS-T更适合应用于快速移动的制作环境中。LMS-T还使用了性能更好、译码复杂度较低、结构灵活的LDPC(低密度奇偶校验码)纠错码技术,LDPC码在发送端编码,在接收端进行相应的译码,从而实现编码的纠错。LDPC码由于其奇偶校验矩阵的稀疏性使其存在高效的译码算法,其复杂度与码长成线性关系克服了分组码在码长很大时所面临的问题。而且由于校验矩阵稀疏,使得在长码时相距很远的信息比特参与统一校验,这使得连续的突发差错对译码的影响不大,进一步提高信号传输的可靠性。LINK的无线徽波设备也可以按不同场景的要求,使用不同的信道调制方案,而且系统可以提供BISSI/E的简单加扰功能,保证传输中的信号不会给没有授权的用户。二、光纤延伸单元简单来说,光纤延伸单元实现了无线微波系统接收部分和控制部分的长距离分离,也是方案最具特色的部分。光纤延伸单元利用有线摄像机所使用的LEMO光缆可以将2公里(含供电)甚至30公里的(不含供电)的远端信号或数据包括HD/SD-SDI信号、音频信号、UHF摄像机的遥控数据,统一通过一根LEMO光缆送到控制站点。而光端机的前、后端、均可连接外部供电对于远端不能提供安全供电的情况,控制端可以提供远端所需的电力。三、分集式信号接收机分集式接收是现今的微波传输中比较重要的一环,用来解决数字微波信号在多路径反射的环境下提高其抗干扰能力理论上最多可以补偿6dB的接收门限在实际的移动和更为复杂的反射环境下,也可以得到接近3dB的额外补偿,使接收余量更为充足。分集式接收的原理非常简明,即两个或更多的相同的输入信号合成一个最终输出信号。例如:所有的输入RF信号来自不同的路径,某一路径的数据包损坏系统自动切换到另一个路径信号来恢复受损的数据包。四、摄像机反向控制单元(LINKL1255)摄像机的反向控制是摄像机微波系统中最为关键的功能。因为控制单元为各家自主开发,而且协议不一致,因此工厂需要对应每个品牌进行后续开发,将摄像机微波系统中有关摄像机控制部分的信息传递纳入传输之中。目前Link提供支持索尼和汤姆逊两家的高清专业机型摄像机的远控协议。其控制功能包括,TALLY、彩条、光圈调整、黑电平调整、...
