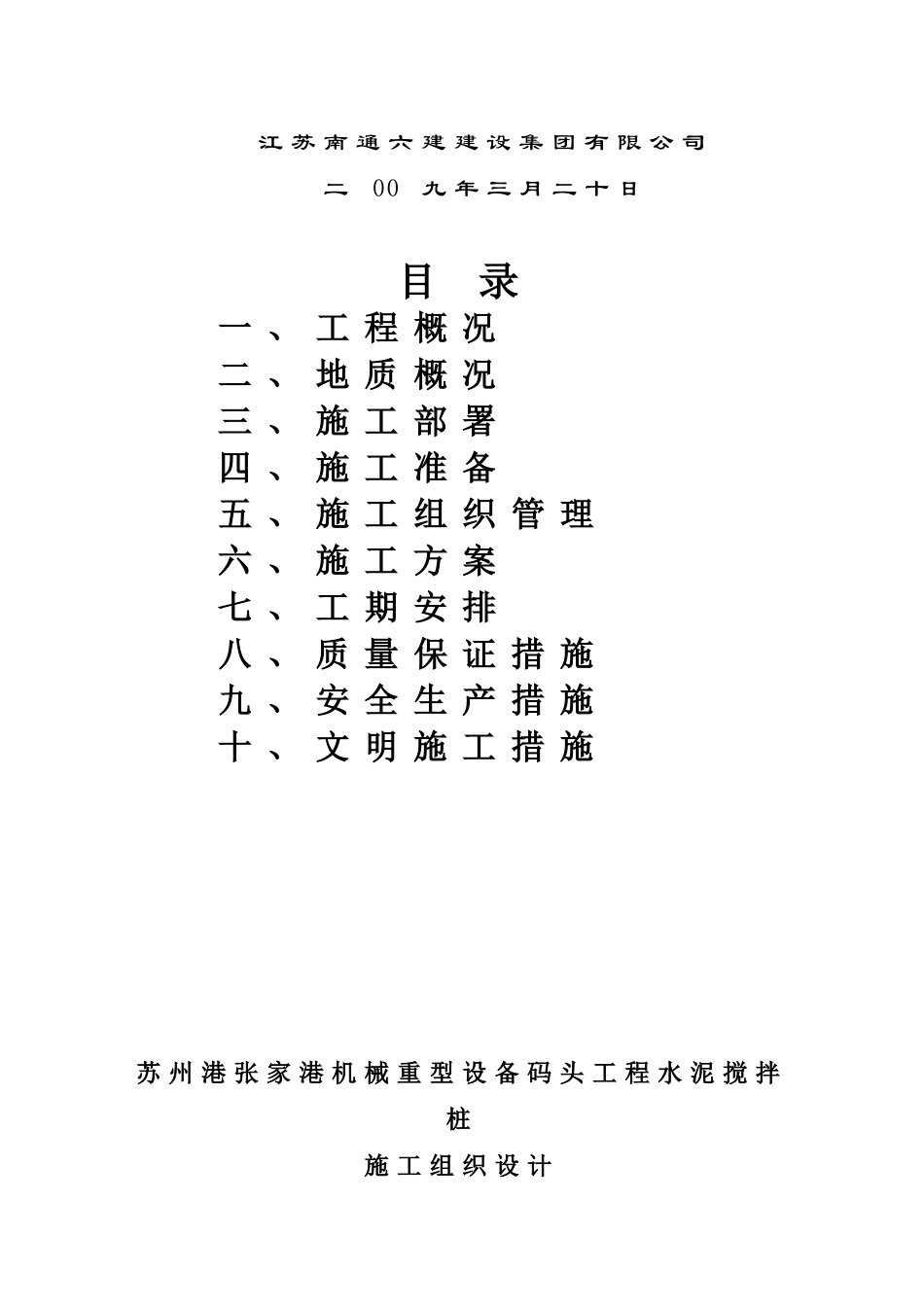

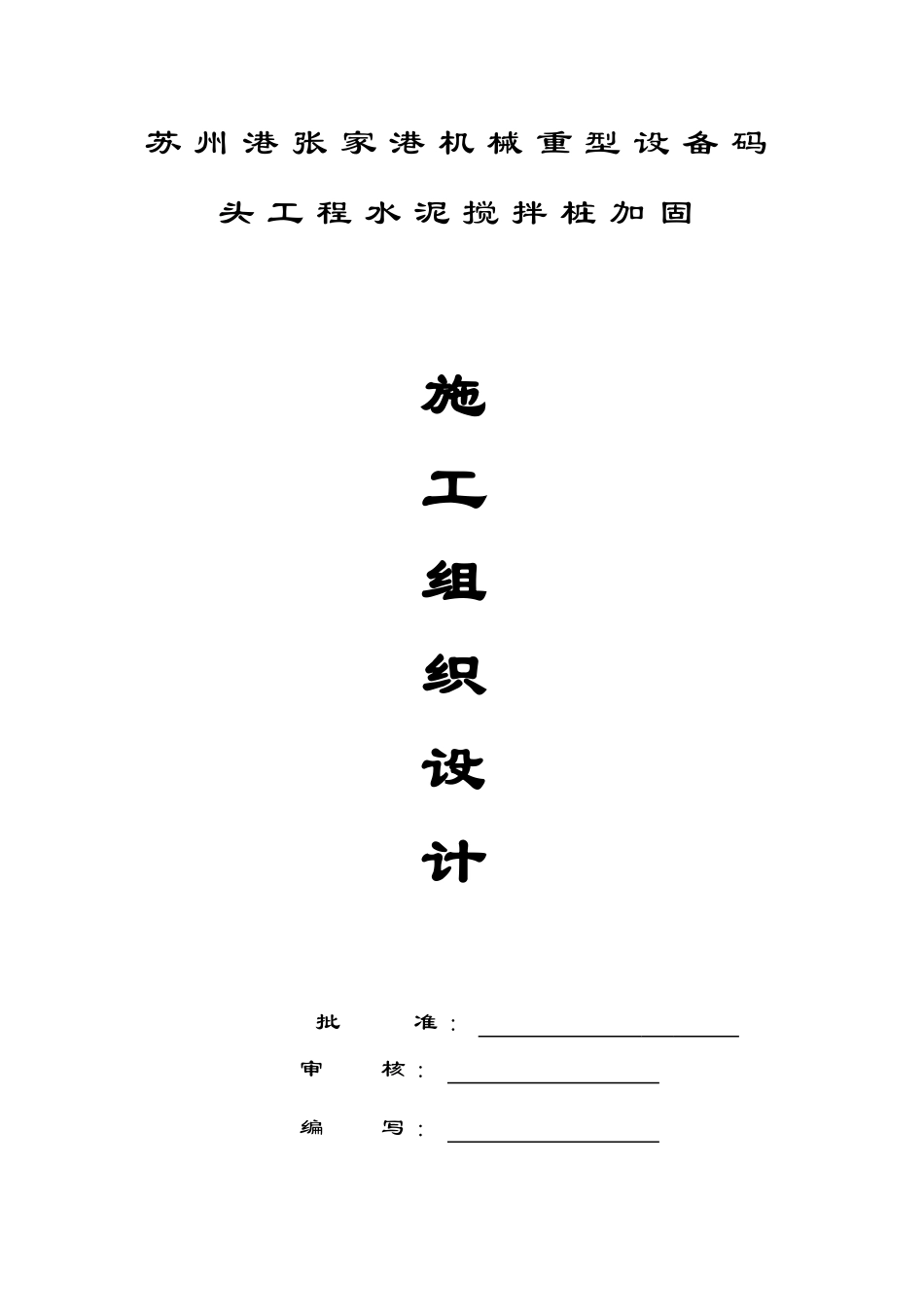

苏州港张家港机械重型设备码头工程水泥搅拌桩加固施工组织设计批准：审核：编写：江苏南通六建建设集团有限公司二00九年三月二十日目录一、工程概况二、地质概况三、施工部署四、施工准备五、施工组织管理六、施工方案七、工期安排八、质量保证措施九、安全生产措施十、文明施工措施苏州港张家港机械重型设备码头工程水泥搅拌桩施工组织设计一、工程概况拟建的苏州港张家港机械重型设备码头工程位于张家港港区，由于拟建项目施工场地地基土承载力低，不能满足设计要求，故设计采用单头深层水泥土搅拌桩进行地基加固。该工程由中交第二航务工程勘探设计院有限公司设计，拟由我公司施工，我公司将按ISO9002质量认证体系要求，精心组织，保证优质、高效地完成施工任务。二、地质概况详见本场地工程地质勘察报告。三、施工部署1、质量目标：合格。2、工地安全、文明标化目标：①确保施工期间无重大安全事故；②确保达标化文明工地。3、工期目标：根据工程实际情况，按业主要求。四、施工准备㈠技术准备1、内业准备⑴组织有关人员学习施工图纸。⑵编制重点部分分部工程施工方案。⑶组织全体施工人员进行施工组织设计、技术措施交底及安全文明施工交底。㈡生产准备1、“三通一平”准备①将甲方提供的电源引至施工现场，并配备配电分箱。②施工用水采用长江水。③施工场地平整，要求地面高差≤200mm。2、机械、设备准备①进场前对所有机械设备进行检修，使之处于完好状态，保证施工期间能够正常运转。②本工程我公司投入以下机械设备，详见机械设备一览表：机械设备一览表序号机械名称单位数量型号参数1深层搅拌桩机台10SJB—Ⅰ、SJB—Ⅱ2灰浆输送泵台10UBJ-33灰浆搅拌机台20400L③投入的测量、计量设备详见下表：序号名称规格精度单位数量备注1全站仪RTS—632H台1经纬仪J2台42水准仪S3台103钢卷尺50m把104钢卷尺5m把40五、施工组织管理1、施工组织机构项目经理：技术负责：施工管理：质检管理：材料管理：安全管理：资料管理：2、施工管理网络：详见施工管理网络图。项目经理现场负责人技术负责人安全员资料员材料员施工员质检员后勤施工各班组3、劳动力配制根据工期要求劳动力安排如下：本工程拟投入10台打桩机进行施工，因此劳动力安排如下：机械操作工：20人普工：40人电工：2人合计：62人4、施工管理：①建立工程项目部，由项目经理和技术负责人在现场统一协调指挥。②保证设备投入数量，进场前做好维修保养，并在现场设立维修点，备足易损件，以便及时修复故障，提高设备效率。③保证材料按计划供应，现场材料要有一定储备量，并随工程进度不断补充，杜绝停工待料现象发生，作好对原材料的质量检验工作。④在施工工艺流程上实行平行作业，加强各工序的衔接，缩短成桩周期，合理安排施工顺序，缩短桩机移位时间。⑤施工现场合理安排利用，施工中做到文明施工。⑥加强对技术人员及职工的思想教育和业务培训，强化质量意识和安全生产意识。⑦协调好与外部有关单位关系，确保工程顺利发展。六、施工方案㈠工程测量及施工放线本工程基础定位放线采用主轴控制桩，轴线引测采用全站仪与J2经纬仪与钢尺相结合内控法，桩位测放采用相对坐标法，桩位误差小于2cm。㈡设计参数桩径φ600、1000mm，桩长按设计图纸，桩底、桩顶标高按图纸要求，根据现场实测而定。采用P.C32.5级水泥，水泥掺入比按配合比室内试验确定，水泥搅拌桩拌和体标准试块立方体（边长70.7mm）要求90天龄期的无侧限抗压强度平均值不小于1.2MPa，详细见施工图纸。㈢施工工艺流程：桩机就位→制备水泥浆→钻进喷浆到底→原地喷浆半分钟→喷浆提升、搅拌、桩顶处→喷浆重复搅拌至桩顶标高下1.03m停浆搅拌到底→提升搅拌至自然地面→成桩毕→移至下一根桩。⑴桩机就位开启走位卷扬机将机架移到指定桩位对中。当地面起伏不平时，调整塔架丝杆或平台基座使搅拌轴保持垂直，对中误差≯2.0cm，搅拌桩垂直度≯1.0%。⑵浆液配制严格控制水灰比，水灰比控制在0.45-0.55，水泥浆必须充分拌和均匀，拌和时间不得少于3min。⑶送浆将制备好的水泥浆经筛滤过后倒入贮浆桶，开动搅拌轴，将浆液搅拌均匀。⑷开动送浆泵送浆，启动桩机搅拌头向下...
