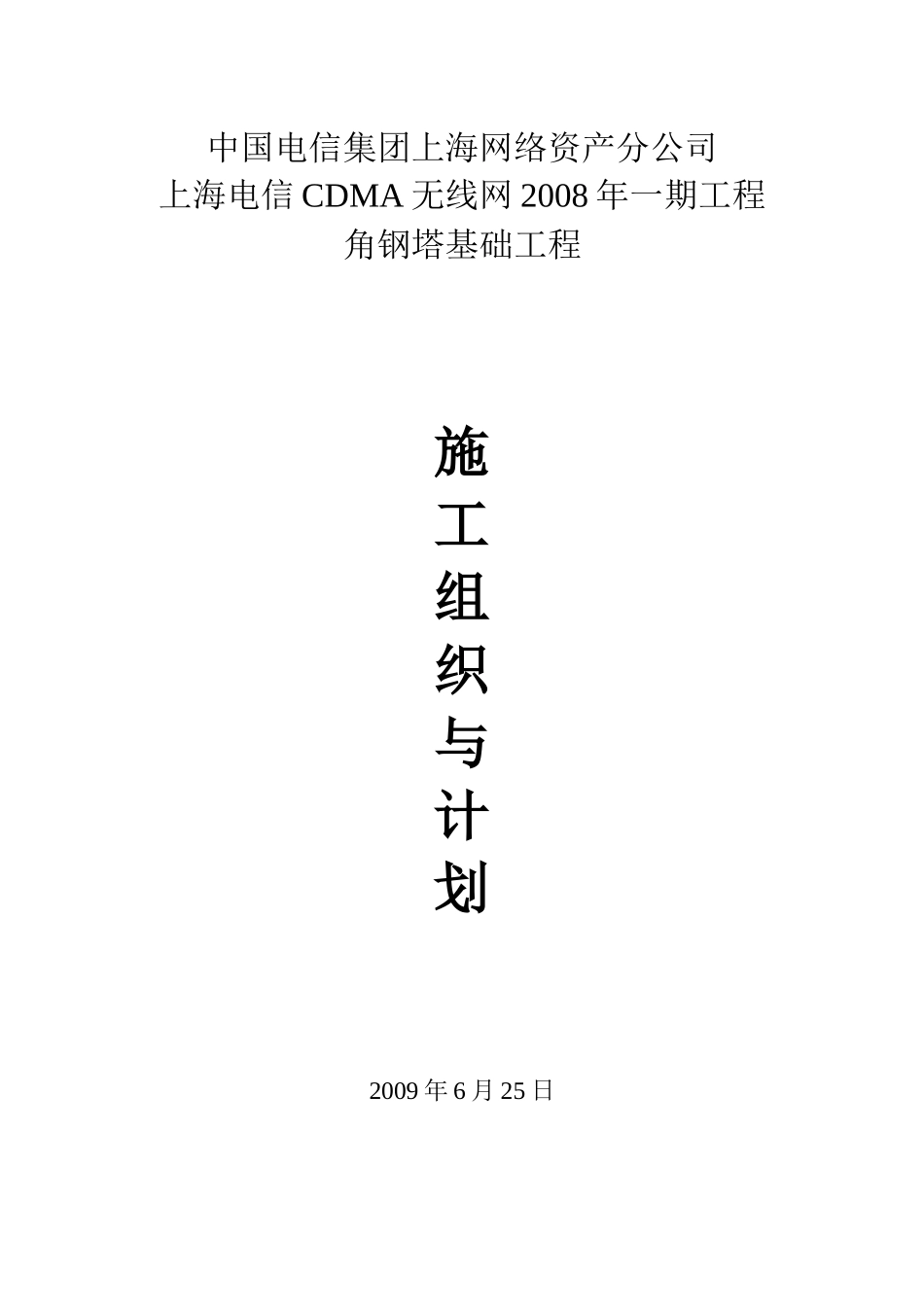

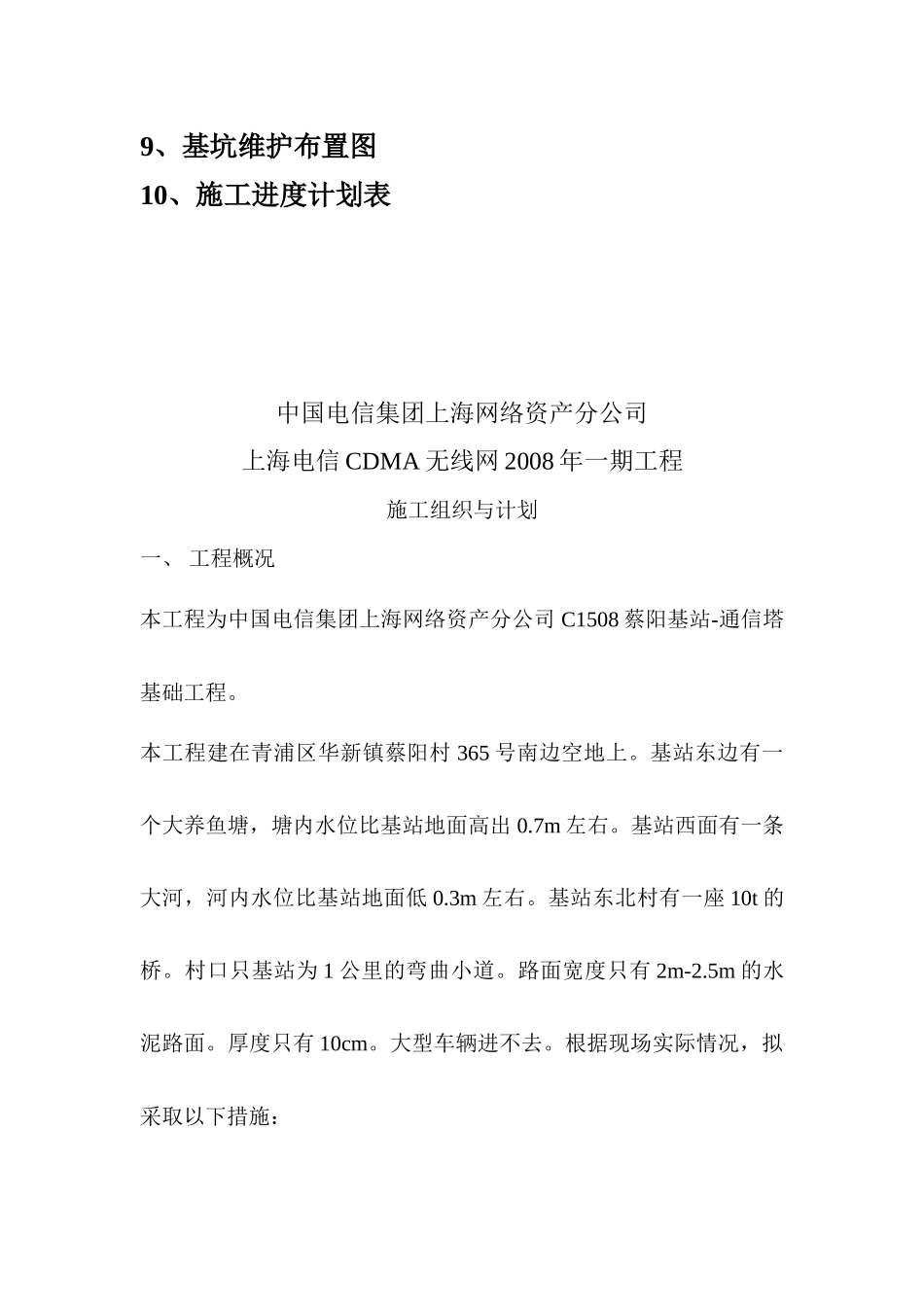

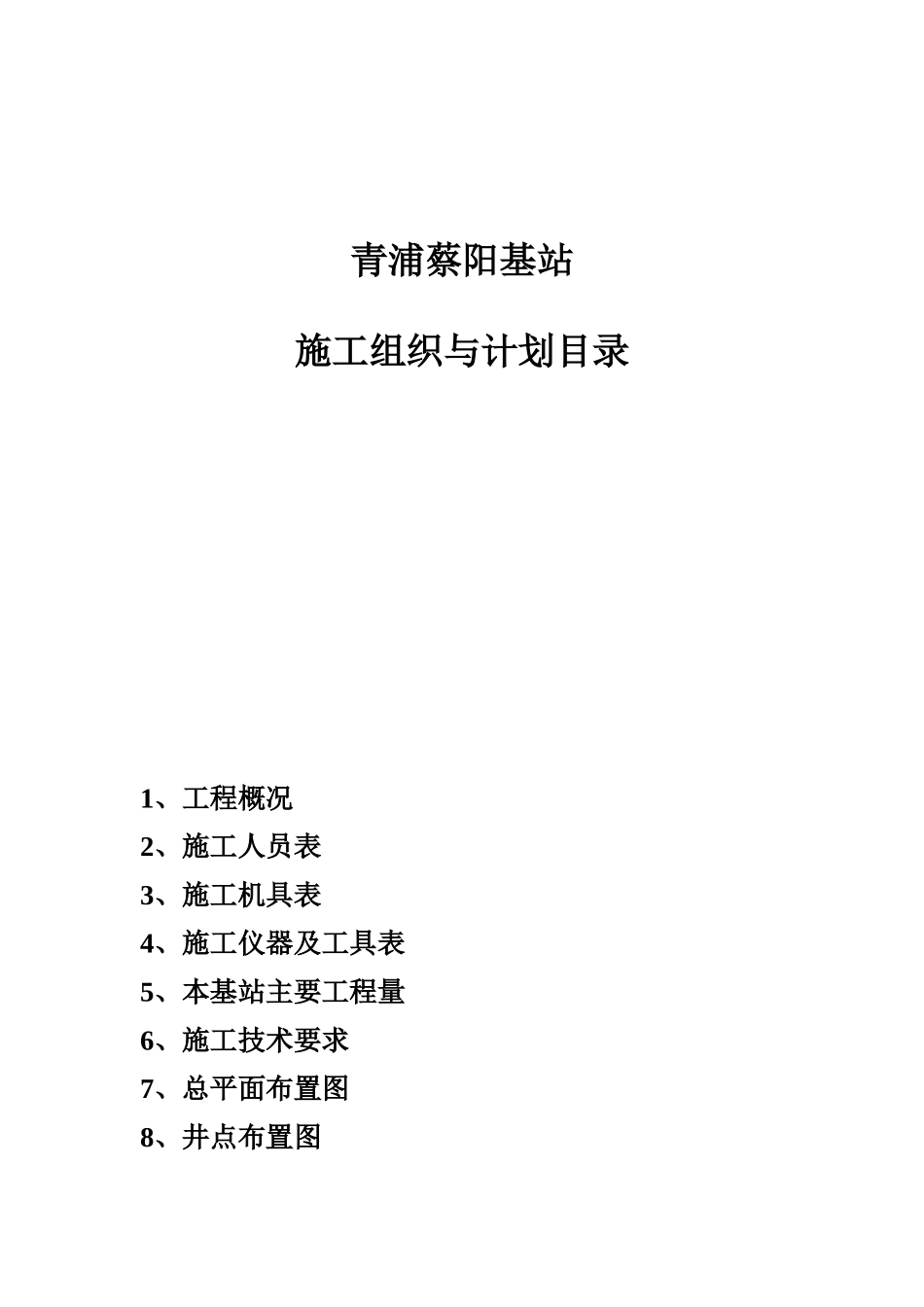

中国电信集团上海网络资产分公司上海电信CDMA无线网2008年一期工程角钢塔基础工程施工组织与计划2009年6月25日青浦蔡阳基站施工组织与计划目录1、工程概况2、施工人员表3、施工机具表4、施工仪器及工具表5、本基站主要工程量6、施工技术要求7、总平面布置图8、井点布置图9、基坑维护布置图10、施工进度计划表中国电信集团上海网络资产分公司上海电信CDMA无线网2008年一期工程施工组织与计划一、工程概况本工程为中国电信集团上海网络资产分公司C1508蔡阳基站-通信塔基础工程。本工程建在青浦区华新镇蔡阳村365号南边空地上。基站东边有一个大养鱼塘，塘内水位比基站地面高出0.7m左右。基站西面有一条大河，河内水位比基站地面低0.3m左右。基站东北村有一座10t的桥。村口只基站为1公里的弯曲小道。路面宽度只有2m-2.5m的水泥路面。厚度只有10cm。大型车辆进不去。根据现场实际情况，拟采取以下措施：1、将原2m宽的水泥路面旁用碎石加宽1m长250m，厚0.3m。以便车辆往返。2、从365号门前起用碎石筑一条长60m宽40m厚0.5m的施工便道。3、基站三面环水。塔基需埋深2m多。故本工程采用井点降水。4、本基础挖深2m，均系填土，土质松软，必须采用木桩级模板围护：9120长5m的木桩128跟。50*200*4000模板120m25、由于村口有一座10t的桥及1公里的水泥路面较薄砼搅拌车不能到达基站，故采用小型汽车将商品砼驳运到基站进行浇注。二、青浦蔡阳基站施工人员表序号工种名称人数备注1工地负责人（兼施工员）1人2电工1人3电焊工1人4木工2人5扎铁工1人6泥工3人7砼工2人8普工6人9安全值日员1人三、青浦蔡阳基站施工机、具表序号名称数量备注10.8㎡挖土机（租用）1台2二轮压路机（租用）1台3灰浆搅拌机1台4蛙式打夯机1台5电锯1台6电刨1台7电焊机1台8振动棒2台9平板振动机1台10移动电箱二只1135m㎡电缆线200m121000V太阳灯6只1350潜水泵二只14100潜水泵一只15砂轮砌割机1台16电钻1只四、青浦蔡阳基站仪器及工具表序号名称数量备注1水准仪1台2电阻测试仪1台330m钢卷尺2把4反斗车6辆5板锹6把6煤锹8把7泥桶10只8羊镐2把9铁棒4根10大锤1把11扳手4把12泥刀4把12粉刷铁板4把14砼试块模具100×100×1006套15砼试块模具150×150×1503套16砂浆试块模具75×75×752套五、青浦蔡阳基站主要工程量序号名称数量备注1挖土512㎡2支木挡土板395㎡9120×5m=128根圆木/11.31㎡50厚木板128㎡/6.4㎡3C15垫层砼18.2㎡4C30商品砼109.37㎡5砖基础36㎡6一砖墙174㎡7地坪碎石垫层174.86㎡/26.229㎡8地坪C30砼174.86㎡/26.229㎡9粗砂30吨井点用10新建道路47×3=141㎡11修复损坏道路砼面层150m厚500×3=1500㎡12施工便道碎石210㎡1318mm多层板30张1450×100小木方1㎡15C10槽钢5m=4根计20m机房地坪模板用16C10槽钢4m=4根计60m机房地坪模板用17租950钢管长1.5m=100根租用18租950钢管长4m=70根租用19900扣件150只租用20活扣件30只租用6、施工技术要求1、井点降水布放：1）本基站附近没有高大建筑物，降水后不老驴对周围的影响。2）本基站的井点平面布放在围墙基础外围的1m处。A、挖井点沟槽敷设集水总管。B、冲孔、沉设井点管、灌填粗砂，将井点管同集水管连接。C、安装抽水机组，连接水总管。D、试抽。E、检查有无漏接，漏气情况。3）立管之间距离为1.2m4）在基坑中间放一根检查管。5）井管长度大于5m+滤头2、土方工程（1）基坑开挖方式：本工程基础外部为鱼塘及河流，采用围护开挖，基底工作面为每侧800mm。（2）机械选型：本工程采用0.8挖土机，自卸汽车及时运走。（3）开挖前的准备工作3.1学习和审查施工图纸，核对平面尺寸好标高，熟悉地质资料及周边环境，进行图纸会审，确定施工方案，并向施工人员进行技术交底。3.2清除障碍物，做好排水设施，对施工区域范围内的地下管线采取保护措施。3.3设置测量控制点，在施工区域内设置测量控制点，包括控制基线、轴线和水准基点，并采取可靠的保护措施。3.4建立施工管理组织，落实各级责任制，确保土方工程施工顺利进行。（4）基坑土方挖程序测量放线——开挖——排水——人工清底等。（5）土方开挖中注意事项：5.1基坑开挖应尽量避免对地基的扰动。采用机械挖土时，在基底标高以上预留30...
