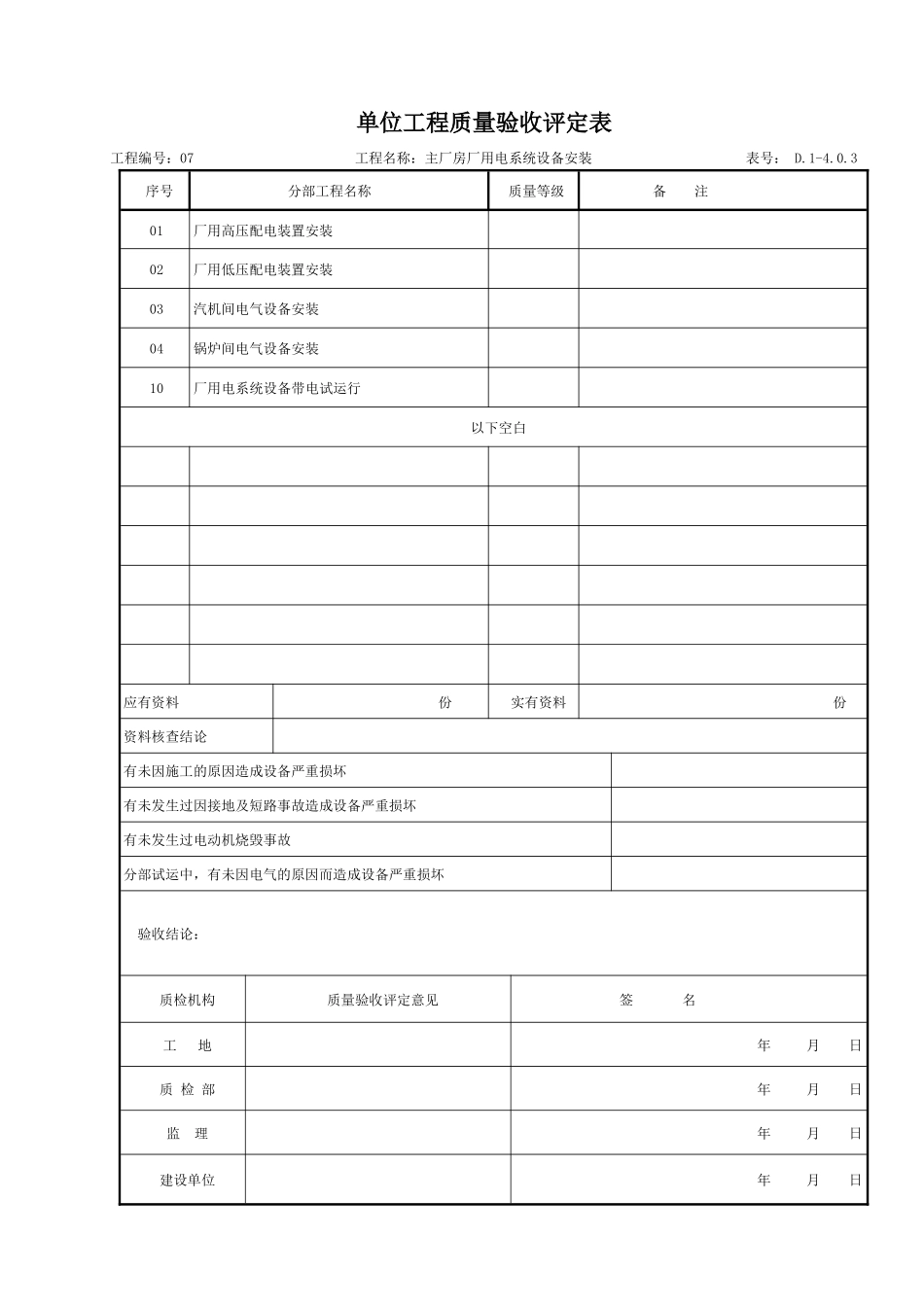

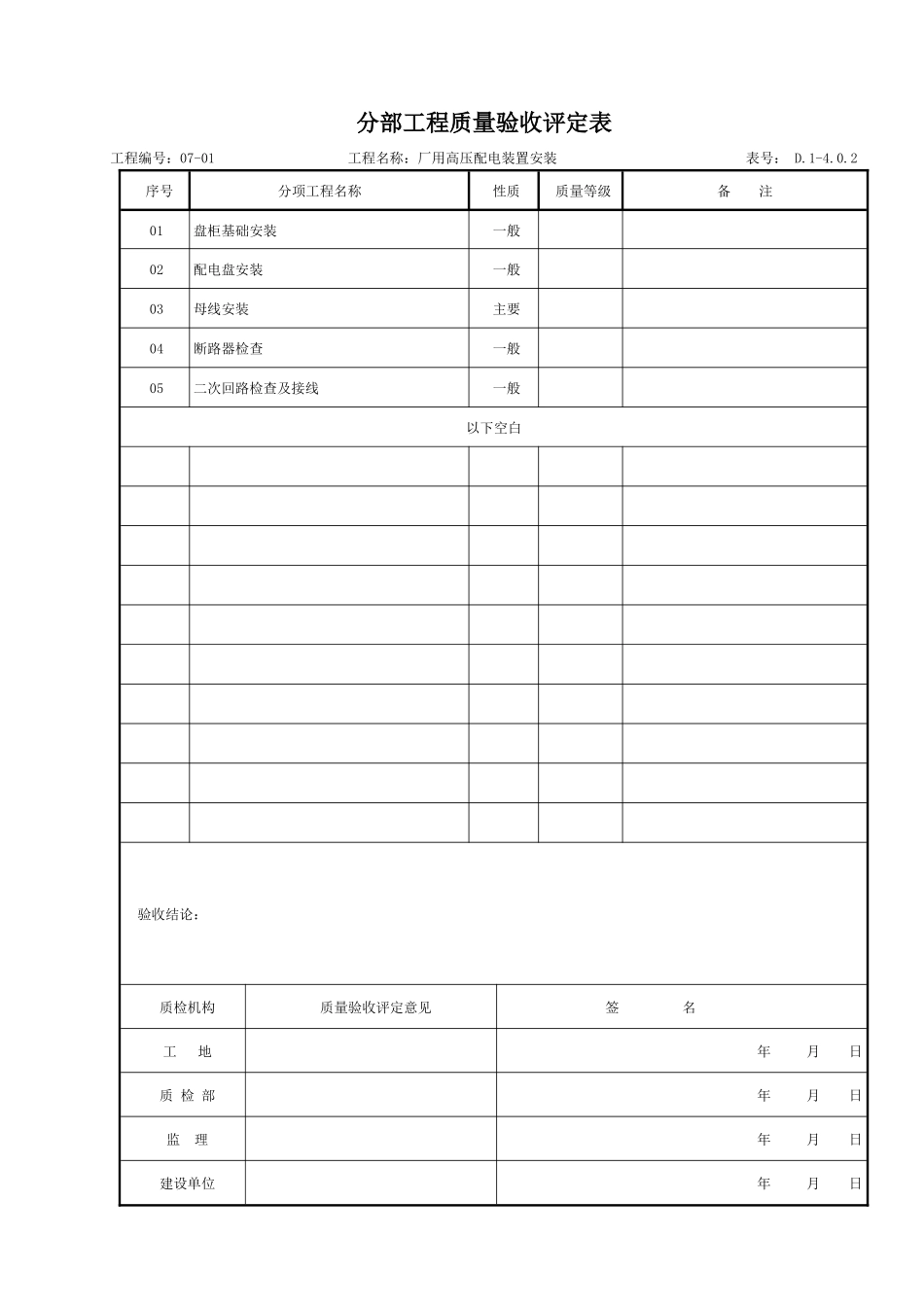

单位工程质量验收评定表工程编号：07工程名称：主厂房厂用电系统设备安装表号：D.1-4.0.3序号分部工程名称质量等级备注01厂用高压配电装置安装02厂用低压配电装置安装03汽机间电气设备安装04锅炉间电气设备安装10厂用电系统设备带电试运行以下空白应有资料份实有资料份资料核查结论有未因施工的原因造成设备严重损坏有未发生过因接地及短路事故造成设备严重损坏有未发生过电动机烧毁事故分部试运中，有未因电气的原因而造成设备严重损坏验收结论：质检机构质量验收评定意见签名工地年月日质检部年月日监理年月日建设单位年月日分部工程质量验收评定表工程编号：07-01工程名称：厂用高压配电装置安装表号：D.1-4.0.2序号分项工程名称性质质量等级备注01盘柜基础安装一般02配电盘安装一般03母线安装主要04断路器检查一般05二次回路检查及接线一般以下空白验收结论：质检机构质量验收评定意见签名工地年月日质检部年月日监理年月日建设单位年月日分项工程质量检验评定表工程编号：07-01-01工程名称：（6kVA段）盘柜基础安装表号：D.8-1.0.2工序检验项目性质单位质量标准质量检查结果评定单项基础型钢安装基础型钢安装允许误差不直度每米mm＜10.5合格全长mm＜52合格水平度每米mm＜10.5合格全长mm＜52合格位置误差及不平行度主要mm＜53合格基础接地点数≥2点2点合格接地连接牢固，导通良好牢固，导通良好合格以下空白验收结论：质检机构质量检验评定意见签名班组年月日工地年月日质检部//年月日监理//年月日建设单位//年月日分项工程质量检验评定表工程编号：07-01-01工程名称：（6kVB段）盘柜基础安装表号：D.8-1.0.2工序检验项目性质单位质量标准质量检查结果评定单项基础型钢安装基础型钢安装允许误差不直度每米mm＜10.5合格全长mm＜51合格水平度每米mm＜10.5合格全长mm＜52合格位置误差及不平行度主要mm＜52合格基础接地点数≥2点2点合格接地连接牢固，导通良好牢固，导通良好合格以下空白验收结论：质检机构质量检验评定意见签名班组年月日工地年月日质检部//年月日监理//年月日建设单位//年月日分项工程质量检验评定表工程编号：07-01-02工程名称：(6kVA段)配电盘安装表号：D.8-2.0.1工序检验项目性质单位质量标准质量检查结果评定单项柜体就位找正间隔布置主要符合设计要求符合设计要求合格垂直度主要mm/m＜1.51合格水平误差相邻两柜顶部mm＜21合格成列柜顶部mm＜52合格盘面误差相邻两柜边mm＜10.5合格成列柜面mm＜52合格柜体固定柜间接缝mm＜21合格螺栓固定牢固牢固合格紧固件检查完好、齐全完好、齐全合格紧固件表面处理镀锌镀锌合格震动场所的防震措施按设计规定符合设计规定合格柜体接地底架与基础间的连接主要牢固、导通良好牢固、导通良好合格装有电气可开启屏门的接地用软铜导线可靠接地用软铜导线可靠接地合格开关柜机械部件检查柜面检查平整、齐全平整、齐全合格设备附件清点齐全齐全合格门销开闭灵活灵活合格柜内照明装置齐全齐全合格手车推拉试验主要轻便不摆动轻便不摆动合格电气“五防”装置齐全，灵活可靠齐全，灵活可靠合格安全隔离板开闭灵活灵活合格分项工程质量检验评定表工程编号：07-01-02工程名称：(6kVA段)配电盘安装表号：D.8-2.0.1工序检验项目性质单位质量标准质量检查结果评定单项开关柜电气部件检查设备型号及规格按设计规定符合设计规定合格设备外观检查完好完好合格活动接地装置的连接导通良好，通断顺序正确导通良好，通断顺序正确合格电气联锁触点接触紧密，导通良好紧密，导通良好合格触头检查动、静触头中心线一致一致合格动、静触头接触主要紧密、可靠紧密、可靠合格动、静触头接触间隙按制造厂规定//小车与柜体接地触头接触紧密、可靠紧密、可靠合格仪表继电器防震措施可靠可靠合格带电部分对地距离一次回路mm按GBJ149-1990中表2.1.13-1规定120合格二次回路mm按GB50171-1992中表3.0.6规定10合格验收结论：质检机构质量检验评定意见签名班组年月日工地年月日质检部//年月日监理//年月日建设单位//年月日分项工程质量检验评定表工程编号：07-01-02工程名称：(6kVB段)配电盘安装表号：D.8-2.0.1工序检验项目性质单位质量标准质量检查结果评定单...
