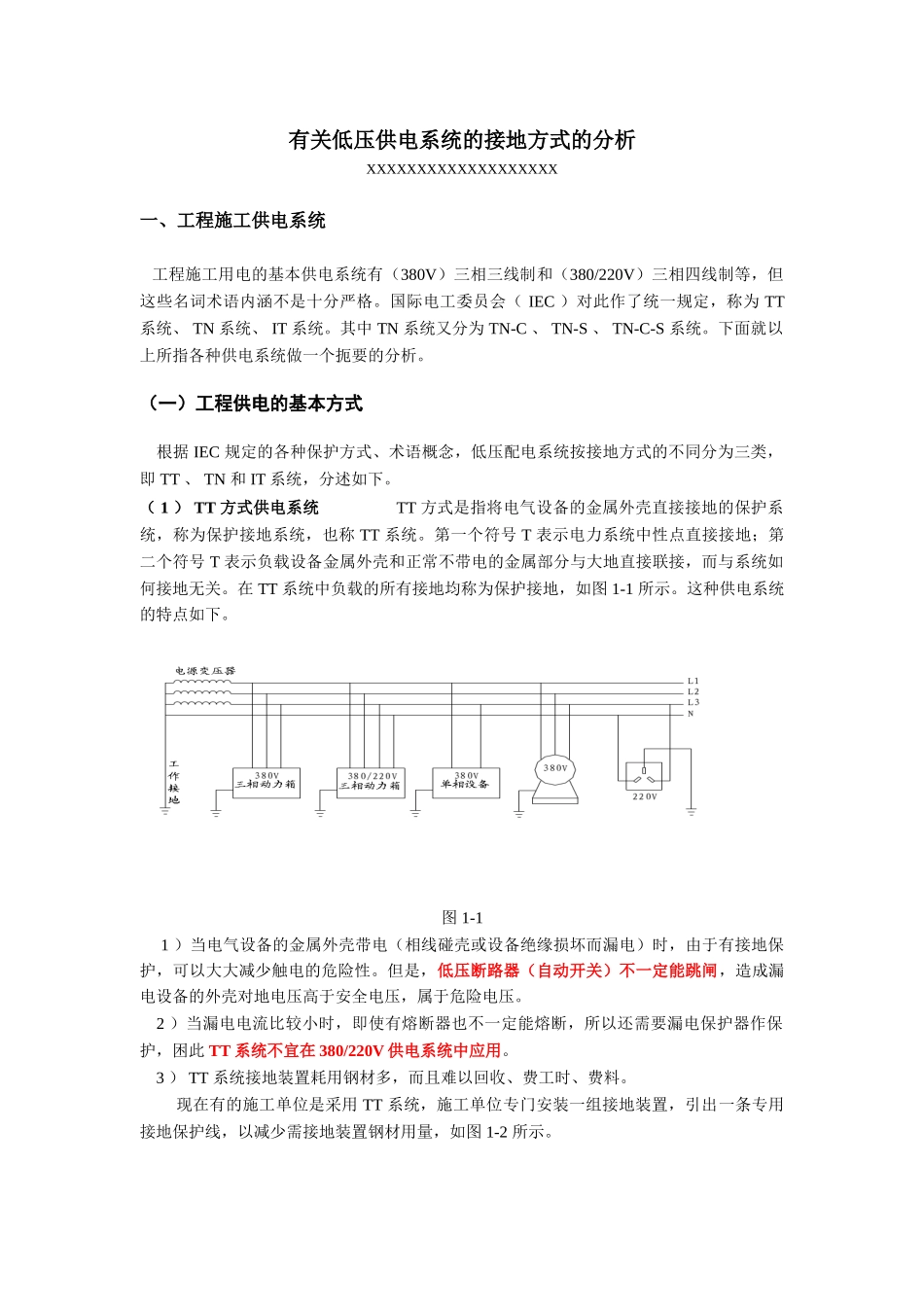

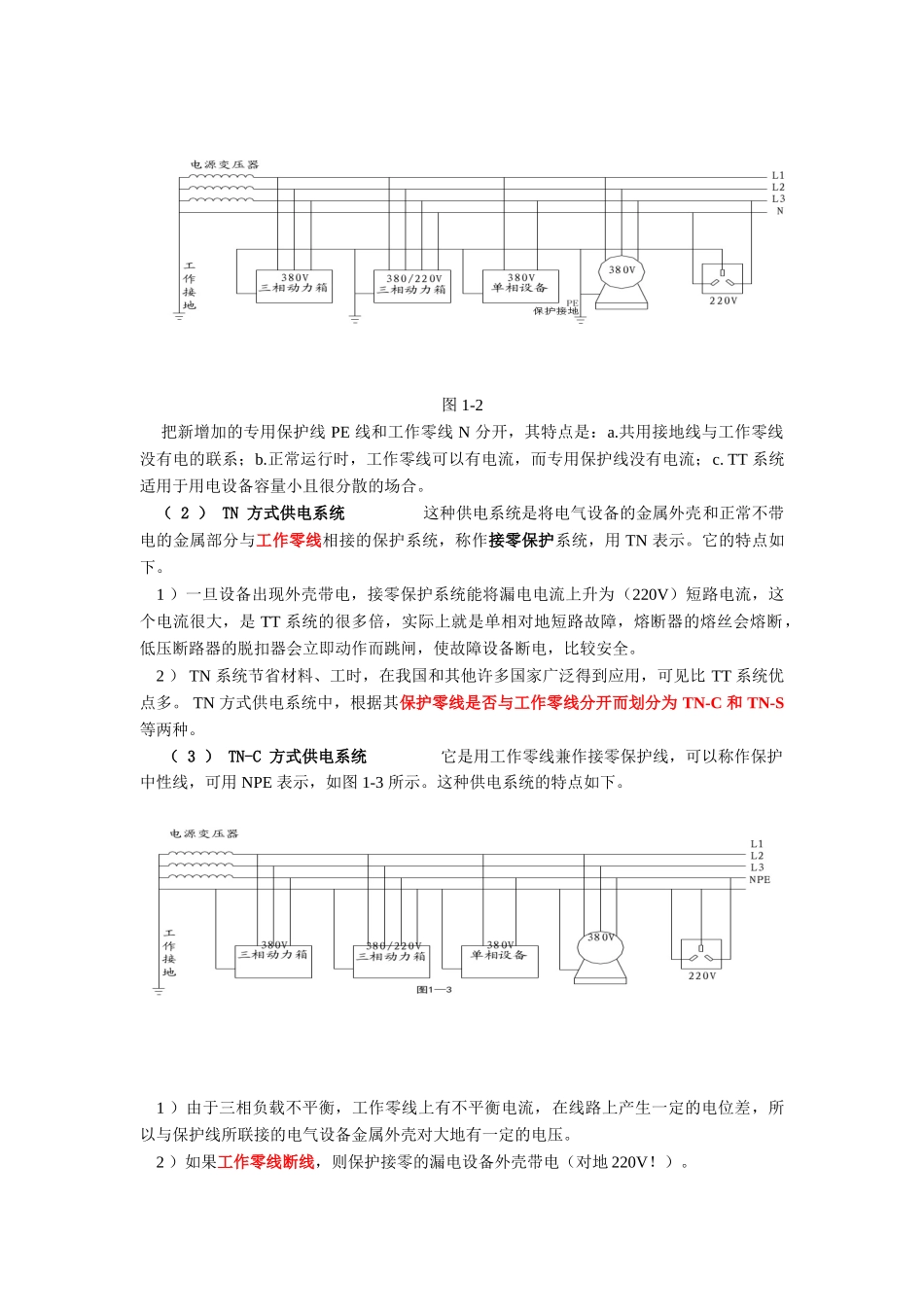

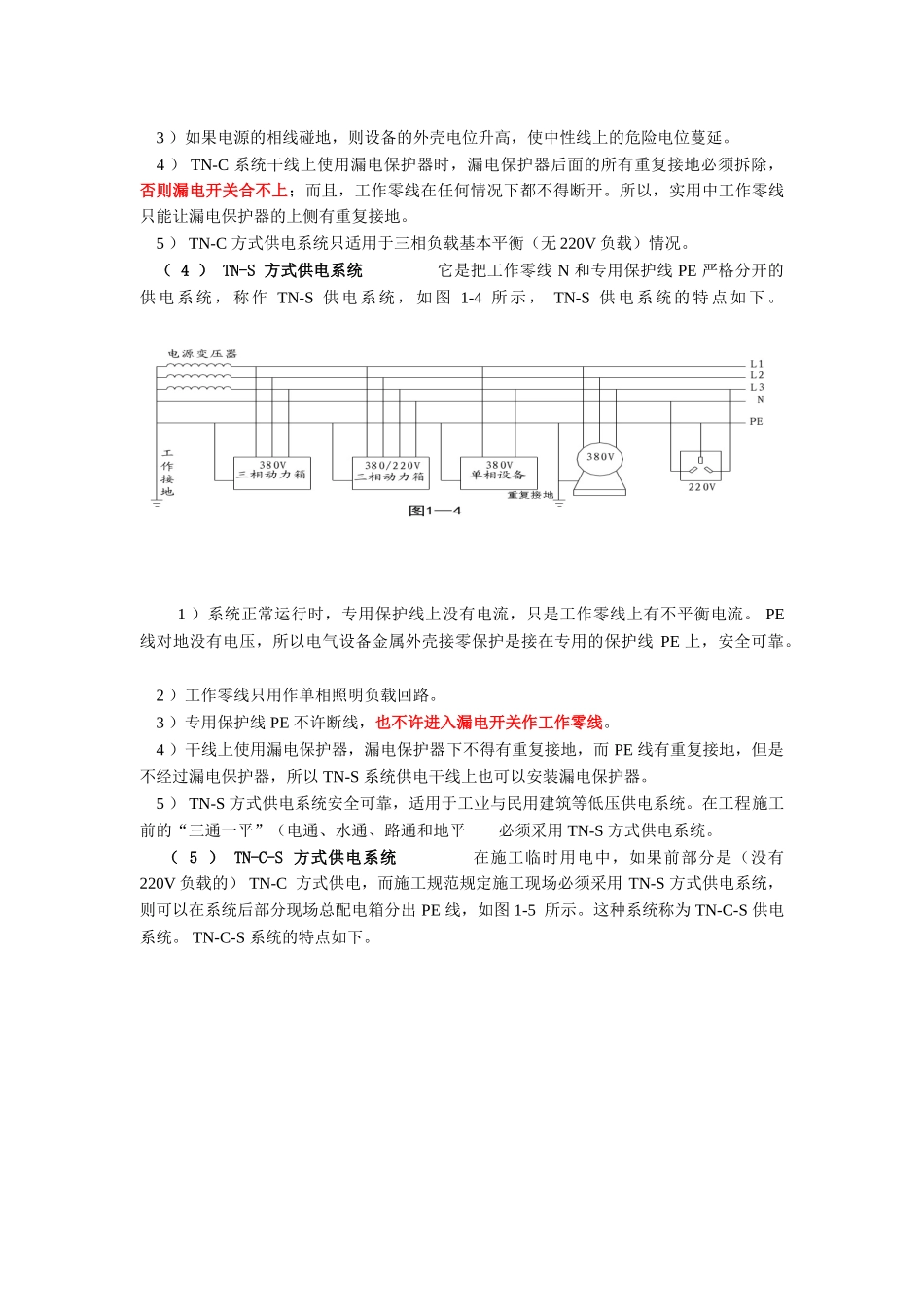

有关低压供电系统的接地方式的分析XXXXXXXXXXXXXXXXXXX一、工程施工供电系统工程施工用电的基本供电系统有（380V）三相三线制和（380/220V）三相四线制等，但这些名词术语内涵不是十分严格。国际电工委员会（IEC）对此作了统一规定，称为TT系统、TN系统、IT系统。其中TN系统又分为TN-C、TN-S、TN-C-S系统。下面就以上所指各种供电系统做一个扼要的分析。（一）工程供电的基本方式根据IEC规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即TT、TN和IT系统，分述如下。（1）TT方式供电系统TT方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT系统。第一个符号T表示电力系统中性点直接接地；第二个符号T表示负载设备金属外壳和正常不带电的金属部分与大地直接联接，而与系统如何接地无关。在TT系统中负载的所有接地均称为保护接地，如图1-1所示。这种供电系统的特点如下。图1-11）当电气设备的金属外壳带电（相线碰壳或设备绝缘损坏而漏电）时，由于有接地保护，可以大大减少触电的危险性。但是，低压断路器（自动开关）不一定能跳闸，造成漏电设备的外壳对地电压高于安全电压，属于危险电压。2）当漏电电流比较小时，即使有熔断器也不一定能熔断，所以还需要漏电保护器作保护，困此TT系统不宜在380/220V供电系统中应用。3）TT系统接地装置耗用钢材多，而且难以回收、费工时、费料。现在有的施工单位是采用TT系统，施工单位专门安装一组接地装置，引出一条专用接地保护线，以减少需接地装置钢材用量，如图1-2所示。图1-2把新增加的专用保护线PE线和工作零线N分开，其特点是：a.共用接地线与工作零线没有电的联系；b.正常运行时，工作零线可以有电流，而专用保护线没有电流；c.TT系统适用于用电设备容量小且很分散的场合。（2）TN方式供电系统这种供电系统是将电气设备的金属外壳和正常不带电的金属部分与工作零线相接的保护系统，称作接零保护系统，用TN表示。它的特点如下。1）一旦设备出现外壳带电，接零保护系统能将漏电电流上升为（220V）短路电流，这个电流很大，是TT系统的很多倍，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全。2）TN系统节省材料、工时，在我国和其他许多国家广泛得到应用，可见比TT系统优点多。TN方式供电系统中，根据其保护零线是否与工作零线分开而划分为TN-C和TN-S等两种。（3）TN-C方式供电系统它是用工作零线兼作接零保护线，可以称作保护中性线，可用NPE表示，如图1-3所示。这种供电系统的特点如下。1）由于三相负载不平衡，工作零线上有不平衡电流，在线路上产生一定的电位差，所以与保护线所联接的电气设备金属外壳对大地有一定的电压。2）如果工作零线断线，则保护接零的漏电设备外壳带电（对地220V！）。3）如果电源的相线碰地，则设备的外壳电位升高，使中性线上的危险电位蔓延。4）TN-C系统干线上使用漏电保护器时，漏电保护器后面的所有重复接地必须拆除，否则漏电开关合不上；而且，工作零线在任何情况下都不得断开。所以，实用中工作零线只能让漏电保护器的上侧有重复接地。5）TN-C方式供电系统只适用于三相负载基本平衡（无220V负载）情况。（4）TN-S方式供电系统它是把工作零线N和专用保护线PE严格分开的供电系统，称作TN-S供电系统，如图1-4所示，TN-S供电系统的特点如下。1）系统正常运行时，专用保护线上没有电流，只是工作零线上有不平衡电流。PE线对地没有电压，所以电气设备金属外壳接零保护是接在专用的保护线PE上，安全可靠。2）工作零线只用作单相照明负载回路。3）专用保护线PE不许断线，也不许进入漏电开关作工作零线。4）干线上使用漏电保护器，漏电保护器下不得有重复接地，而PE线有重复接地，但是不经过漏电保护器，所以TN-S系统供电干线上也可以安装漏电保护器。5）TN-S方式供电系统安全可靠，适用于工业与民用建筑等低压供电系统。在工程施工前的“三通一平”（电通、水通、路通和地平——必须采用TN-S方式供电系统。（5）TN-C-S方式供电系统在施工临时用电中，如果前部分是（没有220V负载的）TN-C方式...
