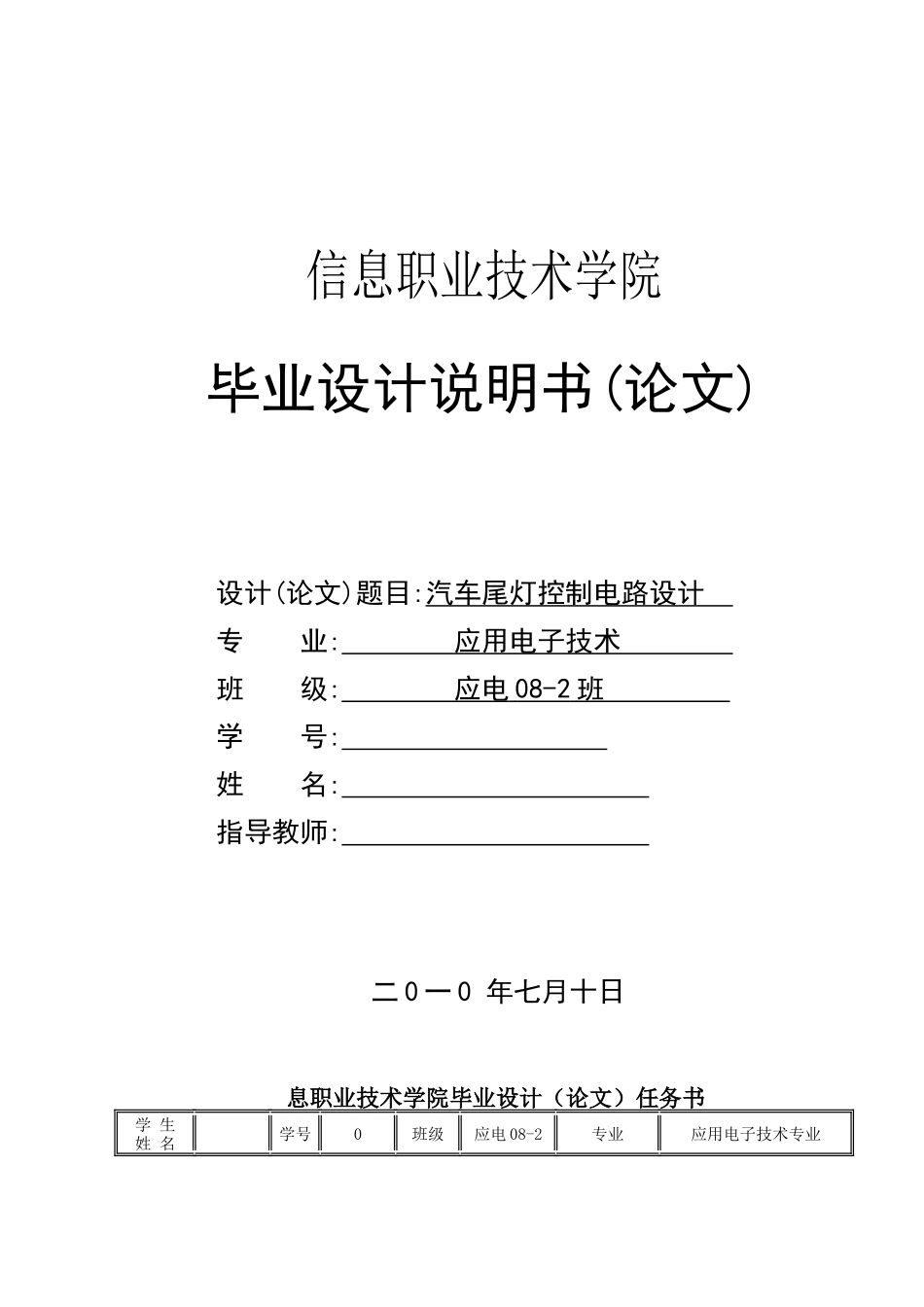

汽车尾灯控制电路设计毕业设计_第1页
1/28

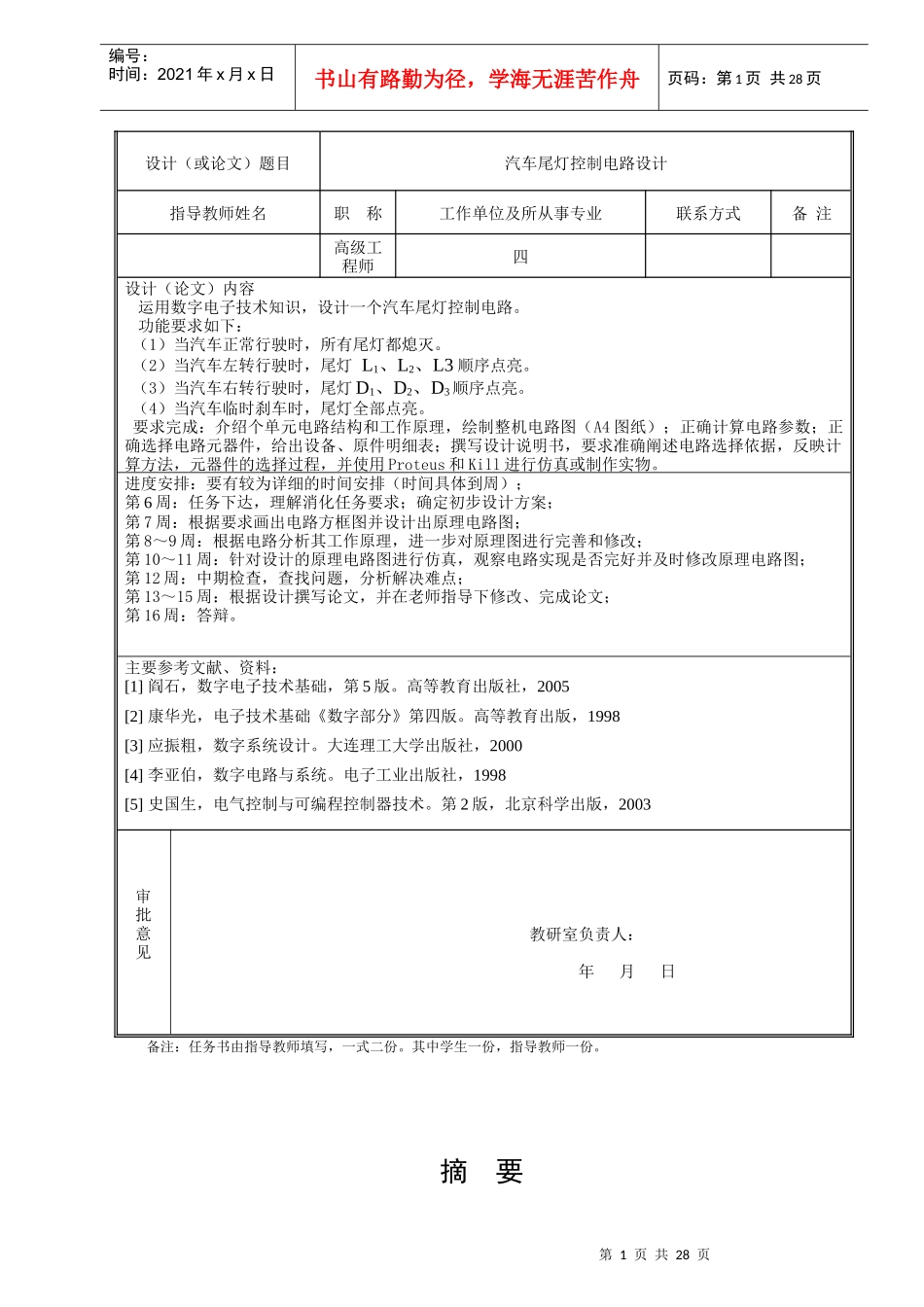

汽车尾灯控制电路设计毕业设计_第2页
2/28
汽车尾灯控制电路设计毕业设计_第3页
3/28
信息职业技术学院毕业设计说明书(论文)设计(论文)题目:汽车尾灯控制电路设计专业:应用电子技术班级:应电08-2班学号:姓名:指导教师:二0一0年七月十日息职业技术学院毕业设计(论文)任务书学生姓名学号0班级应电08-2专业应用电子技术专业第1页共28页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共28页设计(或论文)题目汽车尾灯控制电路设计指导教师姓名职称工作单位及所从事专业联系方式备注高级工程师四设计(论文)内容运用数字电子技术知识,设计一个汽车尾灯控制电路。功能要求如下:(1)当汽车正常行驶时,所有尾灯都熄灭。(2)当汽车左转行驶时,尾灯L1、L2、L3顺序点亮。(3)当汽车右转行驶时,尾灯D1、D2、D3顺序点亮。(4)当汽车临时刹车时,尾灯全部点亮。要求完成:介绍个单元电路结构和工作原理,绘制整机电路图(A4图纸);正确计算电路参数;正确选择电路元器件,给出设备、原件明细表;撰写设计说明书,要求准确阐述电路选择依据,反映计算方法,元器件的选择过程,并使用Proteus和Kill进行仿真或制作实物。进度安排:要有较为详细的时间安排(时间具体到周);第6周:任务下达,理解消化任务要求;确定初步设计方案;第7周:根据要求画出电路方框图并设计出原理电路图;第8~9周:根据电路分析其工作原理,进一步对原理图进行完善和修改;第10~11周:针对设计的原理电路图进行仿真,观察电路实现是否完好并及时修改原理电路图;第12周:中期检查,查找问题,分析解决难点;第13~15周:根据设计撰写论文,并在老师指导下修改、完成论文;第16周:答辩。主要参考文献、资料:[1]阎石,数字电子技术基础,第5版。高等教育出版社,2005[2]康华光,电子技术基础《数字部分》第四版。高等教育出版,1998[3]应振粗,数字系统设计。大连理工大学出版社,2000[4]李亚伯,数字电路与系统。电子工业出版社,1998[5]史国生,电气控制与可编程控制器技术。第2版,北京科学出版,2003审批意见教研室负责人:年月日备注:任务书由指导教师填写,一式二份。其中学生一份,指导教师一份。摘要第2页共28页第1页共28页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共28页随着计算机科学与技术突飞猛进地发展,用数字电路进行信号处理的优势也更加突出。为了充分发挥和利用数字电路在信号处理上的强大功能,我们可以先将模拟信号按比例转换成数字信号,然后送到数字电路进行处理,最后再将处理结果根据需要转换为相应的模拟信号输出。自20世纪70年代开始,这种用数字电路处理模拟信号的所谓“数字化”浪潮已经席卷了电子技术几乎所有的应用领域。当今,数字电子技术的普及,尤其是微型计算机的迅速发展和广泛应用,使数字电子技术进入一个新的阶段。数字电子技术不仅广泛应用于现代数字通信、雷达、自动控制、遥测、遥控、数字计算机、数字测量仪表等各个领域,而且进入了千家万户的日常生活。对数字电子技术的学习使学生获得此方面的基本理论、基本知识和基本技能,培养学生在数字电子技术方面的分析与动手能力。为深入学习后续课程和从事有关电子技术方面的实际工作打下牢固的基础。主要的内容包括:研究数字电路的数学工具-逻辑代数;组成数字电路的单元电路-门电路和触发器;处理两种逻辑的电路-组合逻辑电路和时序逻辑电路的分析和设计方法,及常用的中规模集成电路功能;大规模集成电路,包括半导体存储器和可编程逻辑器件;数模和模数转换;时钟脉冲的产生和整形。数字电子技术已经广泛应用于实际生活中,在日常生活中已屡见不鲜,数字钟、数字电视、广告牌这些都是数字电子技术的应用。因此,对于我们学习电子应用类的学生来说,对数字电子技术应该具备一定的能力,能够对一些电路进行分析与设计。关键词译码器;计数器;定时器;发光管显示目录第1章综述........................................................4第2章汽车尾灯控制电路框图设计....................................5第3页共28页第2页共28页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共28页第3章单元电路设计...............
