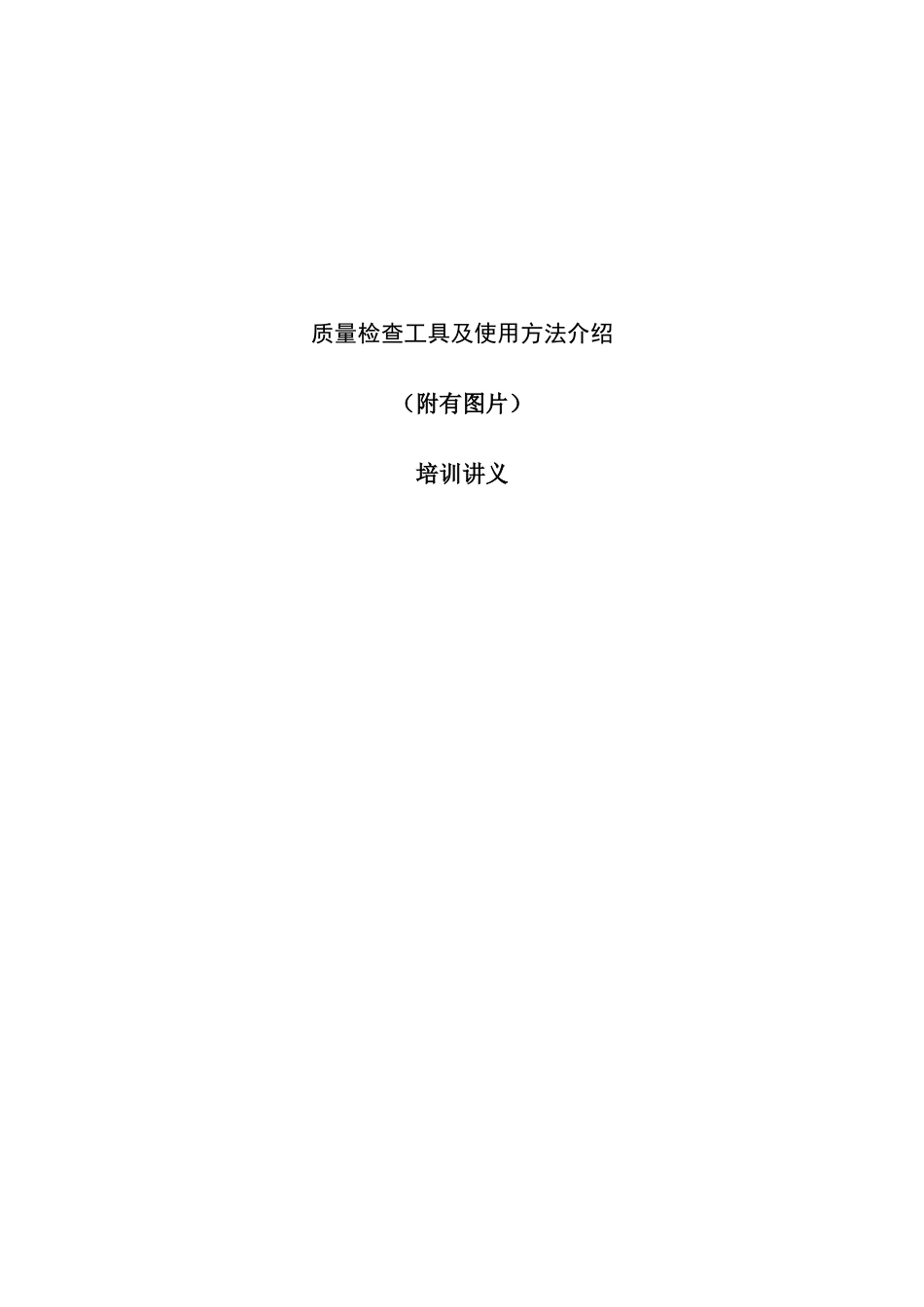

质量检查工具及使用方法介绍（附有图片）培训讲义质量检查工具（图片）具体介绍第一章检查工具及其作用水电设施类质量检查工具及其作用1、水压表－－－－－－－－度量管道水压力工作情况表具2、试压水泵－－－－－－－检验水路改造的水管是否漏水3、兆欧表（摇表）－－－－用于测量各种电机、电缆、变压器、电讯元器件、家用电器和其他电气设备的绝缘电阻4、相位仪－－－－－－－－用于检查各类电器使用的电源插座接线是否正确5、测电笔－－－－－－－－用于检查检测输用电情况和电压负荷的量具6、燃气管道Ｕ型压力检－－测计用于检查检测燃气管道压力及是否有泄漏的量具装饰施工类质量检查工具及其作用1、两米靠尺、塞尺－－测量墙面、地面的平整度。2、阴阳角尺－－－－－检验墙面阴阳角是否方正。3、坡度尺、对角尺－－检验施工面的坡度系数；检验施工矩形尺寸的对等程度4、钢卷尺、软尺－－－度量和检查施工完成的线面尺寸和弧形尺寸5、卡尺－－－－－－－用于度量材料本身的结构尺寸。6、检测反光镜－－－－用于检测肉眼直观检查不到的部位7、小锤－－－－－－－检验瓷砖和地砖的空鼓率8、线锤－－－－－－－检验施工作业线面垂直度9、激光水平仪－－－－在墙面打出水平线。测量顶面及地面是否水平。第二章检查工具图示及使用说明相位仪：【电源安全检测仪】电源检测器地线检测测电仪DTX单项插头式电源安全检测仪（10A）:可用于检查各类电器使用的电源插座接线是否正确。杜绝因用户市电不良引起贵重电器的损坏，为用户用电安全提供保障。具有操作简单，便于携带的特点，是售后工程师标配维修工具。使用方法：1、取下铜脚护套，将本检测仪插至被检的插座上，首先按下左上角按键（勿戴手套操作），白光指示灯不亮。放开按键，然后再观察右边两盏红色指示灯亮。以上两步通过，表示该插座电源极性连接正确。（两个步骤分开操作，前面操作要按检查键并观察白灯，而不必管三盏红灯发亮的状态，后面操作只需直接观察三盏红灯发亮的状况）2、三盏红灯指示灯的其它指示方式均表示电源连接有误，应按相应指示进行纠正，特别是按下左上角按键，白灯亮为地线带电的，千万不得使用，否则会引起严重事故！3、三盏状态指示，不同显示组合对应的关系（现场展示）：注意事项：1、三盏红色指示灯的指示状态以不按动“地线检查按键”时为准。“地线检查按键”仅用作检查地线是否带电之用。按下该键后，中间三盏红色极性示灯的指示状态都是无效的。2、由于零极、地极均最终与大地连接都是零电压，因此本产品无法对接零保护（TN－C系统）及接地保护（TT系统）作出识别。3、使用时请小心，别把插脚弄变形，以免接触不良影响测试结果。电兆欧表摇表绝缘电阻表一.用途：用于测量各种电机、电缆、变压器、电讯元器件、家用电器和其他电气设备的绝缘电阻。二、规格及性能1、规格主要技术指标:型号额定电压测量范围(MΩ)准确度等级(V)允差ZC25-1100±10%0～10010(相当于弧长的级)ZC25-2250±10%0～250ZC25-3500±10%0～500ZC25-41000±10%0～1000使用条件温度-25～+40℃,相对湿度不大于80%摇柄额定转速120r/min外形尺寸205mm×120mm×145mm重量约2kg2、准确度：10级（相当于弧长的1级）。3、使用条件：温度-25~+40℃相对湿度不大于80％。4、摇柄额定转速：120r/min。5、外磁场影响：当外界磁场度为0.4kA/m时，仪表允许改变量为等级指数的100％。6、倾斜影响：当仪表自水平位置向任意一方向倾斜5°时，仪表允许改变量为等级指数的50％。7、绝缘电阻：仪表所有线路与外科之间的绝缘电阻应不小于20M欧。8、试验电压：仪表能耐受频率为50Hz的正弦波交流电压历时1min试验，试验电压有效三、使用说明：1、本仪表在使用时须远离磁场，水平放置。2、在作绝缘测定时，可将被测物的两端分别连接在“接地”及“线路”两接线柱上，按额定转速转动摇柄，即可测得电阻数值。3、在作通地测试时，将被测端接“线路”而以良好之地线接于“接地”柱上。4、在进行电缆缆芯对缆壳的绝缘测定时除将被测两端分别接于接地与“线路”两接线柱外，再将电缆壳芯之间的内层绝缘物接“保护环”，以消除因表面漏电而引起的测量误差...
