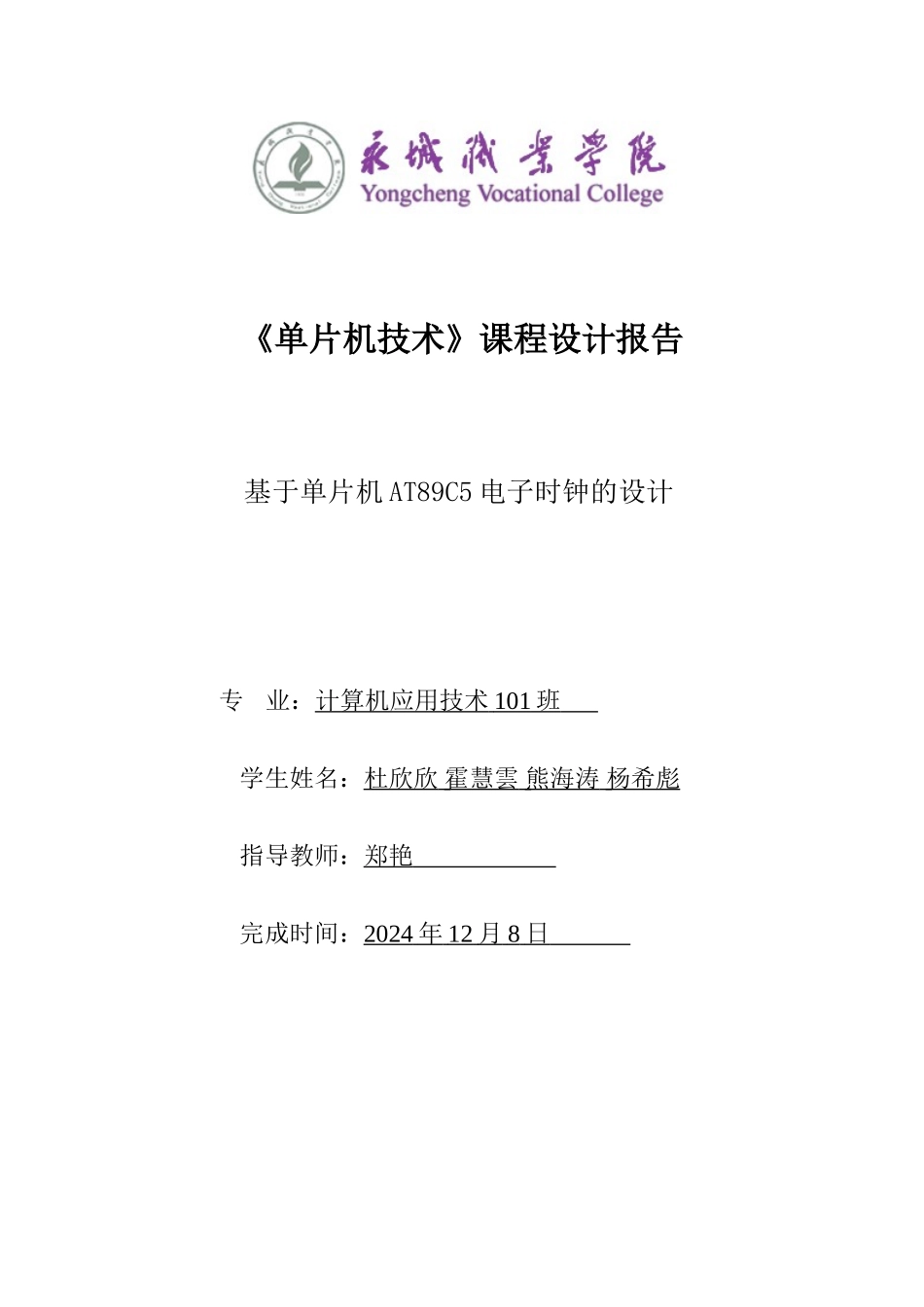

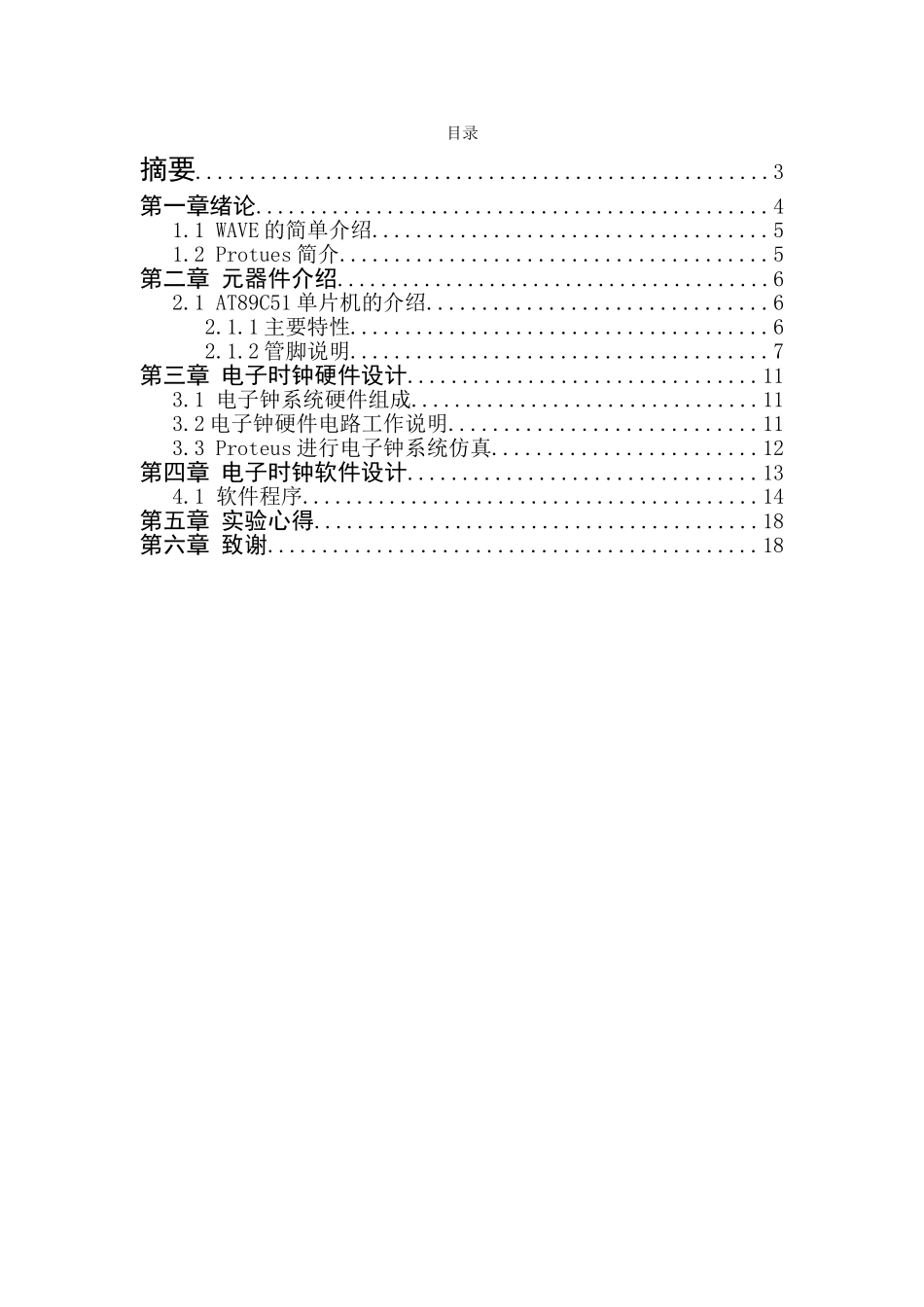

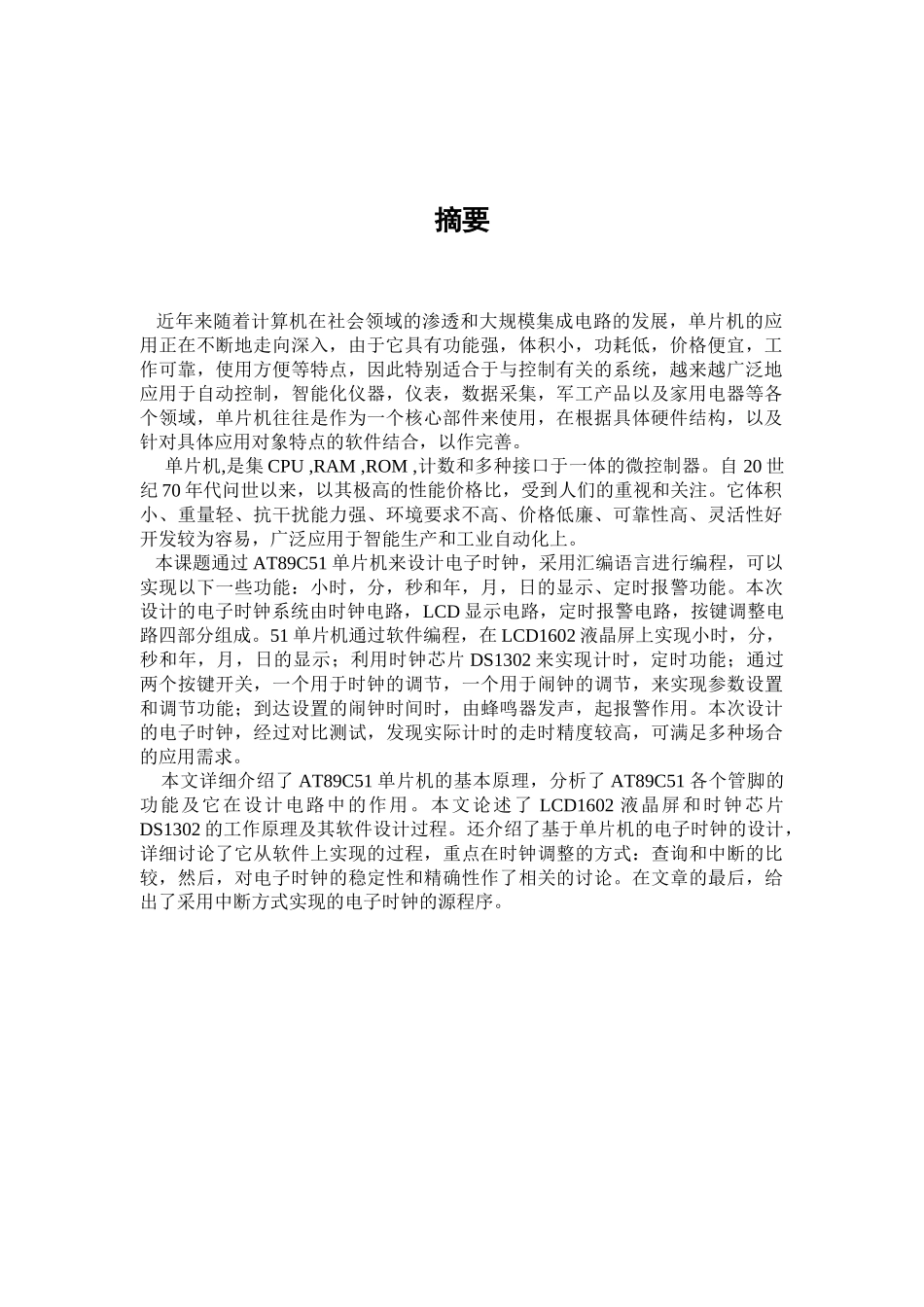

《单片机技术》课程设计报告基于单片机AT89C5电子时钟的设计专业：计算机应用技术101班学生姓名：杜欣欣霍慧雲熊海涛杨希彪指导教师：郑艳完成时间：2024年12月8日目录摘要.....................................................3第一章绪论...............................................41.1WAVE的简单介绍....................................51.2Protues简介.......................................5第二章元器件介绍........................................62.1AT89C51单片机的介绍...............................62.1.1主要特性......................................62.1.2管脚说明......................................7第三章电子时钟硬件设计................................113.1电子钟系统硬件组成................................113.2电子钟硬件电路工作说明............................113.3Proteus进行电子钟系统仿真........................12第四章电子时钟软件设计................................134.1软件程序..........................................14第五章实验心得.........................................18第六章致谢.............................................18摘要近年来随着计算机在社会领域的渗透和大规模集成电路的发展，单片机的应用正在不断地走向深入，由于它具有功能强，体积小，功耗低，价格便宜，工作可靠，使用方便等特点，因此特别适合于与控制有关的系统，越来越广泛地应用于自动控制，智能化仪器，仪表，数据采集，军工产品以及家用电器等各个领域，单片机往往是作为一个核心部件来使用，在根据具体硬件结构，以及针对具体应用对象特点的软件结合，以作完善。单片机,是集CPU,RAM,ROM,计数和多种接口于一体的微控制器。自20世纪70年代问世以来，以其极高的性能价格比，受到人们的重视和关注。它体积小、重量轻、抗干扰能力强、环境要求不高、价格低廉、可靠性高、灵活性好开发较为容易，广泛应用于智能生产和工业自动化上。本课题通过AT89C51单片机来设计电子时钟，采用汇编语言进行编程，可以实现以下一些功能：小时，分，秒和年，月，日的显示、定时报警功能。本次设计的电子时钟系统由时钟电路，LCD显示电路，定时报警电路，按键调整电路四部分组成。51单片机通过软件编程，在LCD1602液晶屏上实现小时，分，秒和年，月，日的显示；利用时钟芯片DS1302来实现计时，定时功能；通过两个按键开关，一个用于时钟的调节，一个用于闹钟的调节，来实现参数设置和调节功能；到达设置的闹钟时间时，由蜂鸣器发声，起报警作用。本次设计的电子时钟，经过对比测试，发现实际计时的走时精度较高，可满足多种场合的应用需求。本文详细介绍了AT89C51单片机的基本原理，分析了AT89C51各个管脚的功能及它在设计电路中的作用。本文论述了LCD1602液晶屏和时钟芯片DS1302的工作原理及其软件设计过程。还介绍了基于单片机的电子时钟的设计，详细讨论了它从软件上实现的过程，重点在时钟调整的方式：查询和中断的比较，然后，对电子时钟的稳定性和精确性作了相关的讨论。在文章的最后，给出了采用中断方式实现的电子时钟的源程序。关键词：单片机，电子时钟，时钟芯片第一章绪论数字电子时钟具有走时准确，一钟多用等特点，在生活中已经得到广泛的应用。虽然现在市场上已有现成的电子钟集成电路芯片，价格便宜、使用也方便但是人们对电子产品的应用要求越来越高，数字钟不但可以显示当前的时间，而且可以显示期、农历、以及星期等，给人们的生活带来了方便。另外数字钟还具备秒表和闹钟的功能，且闹钟铃声可自选，使一款电子时钟具备了多媒体的色彩。单片机具有体积小、功能强可靠性高、价格低廉等一系列优点，不仅已成为工业测控领域普遍采用的智能化控制工具，而且已渗入到人们工作和生活的各个角落，有力地推动了各行业的技术改造和产品的更新换代，应用前景广阔。时钟电路在计算机系统中起着非常重要的作用，是保证系统正常工作的基础。在一个单片机应用系统中，时钟有两方面的含义：一是指为保障系统正常工作的基准振荡定时...
