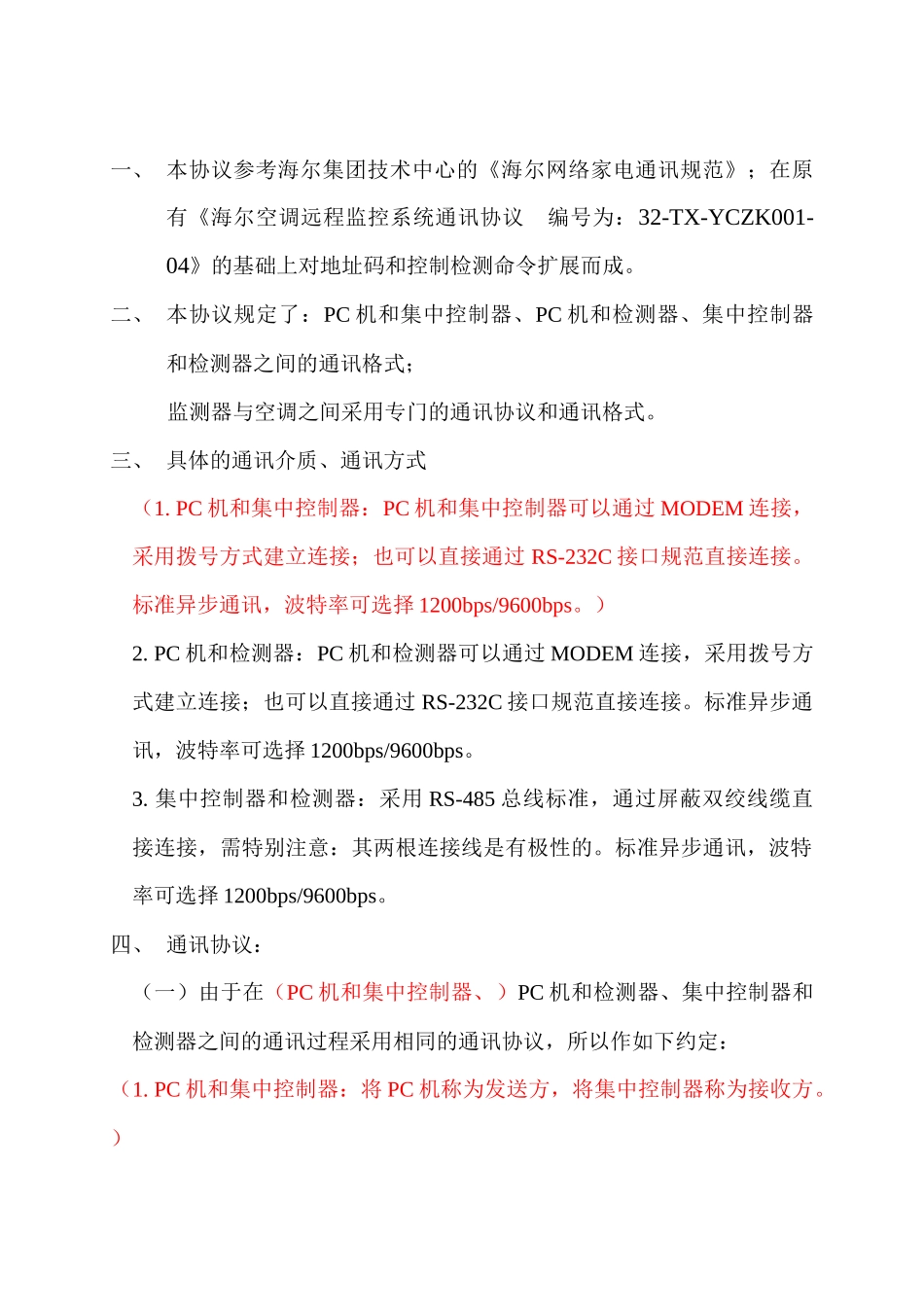

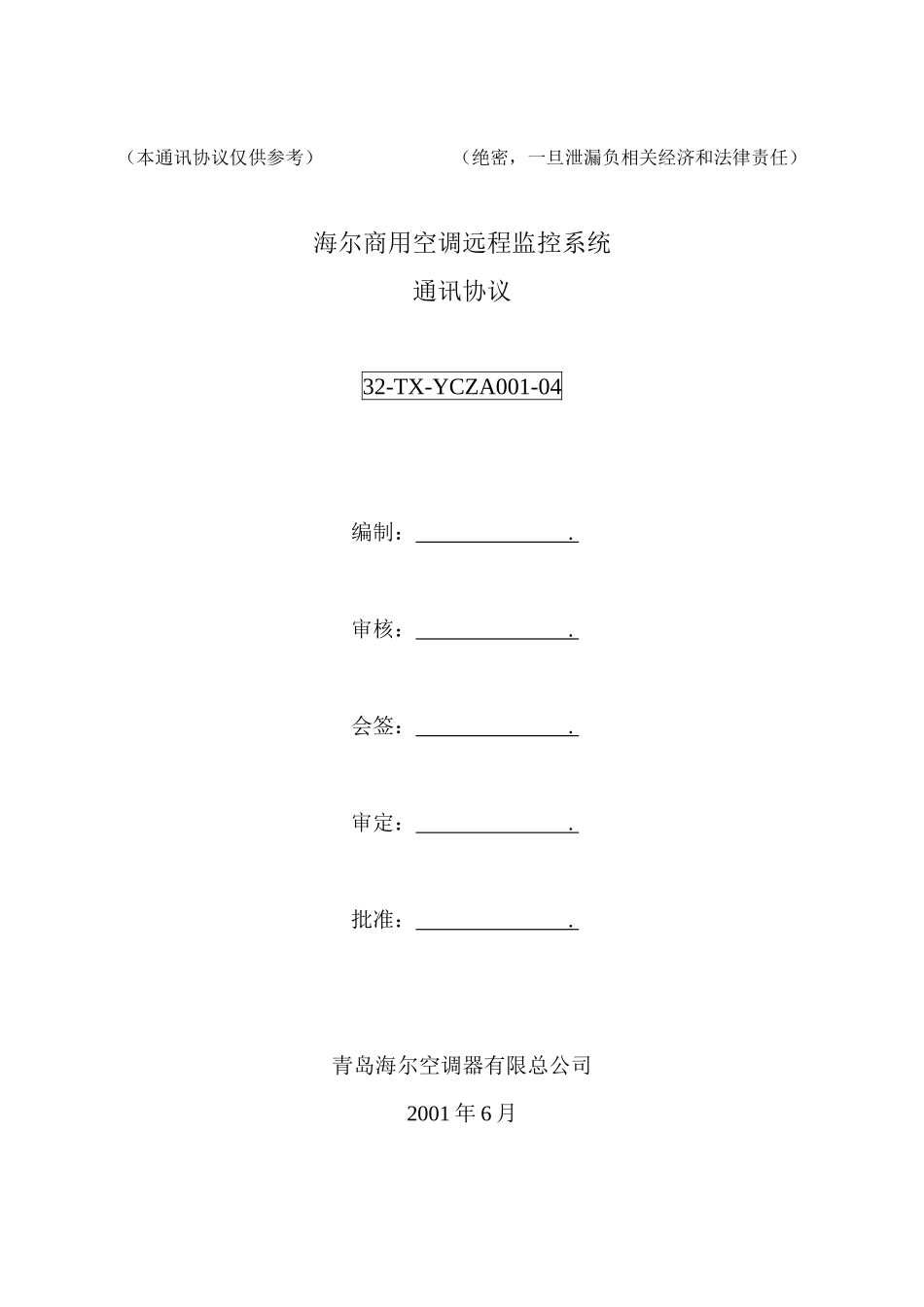

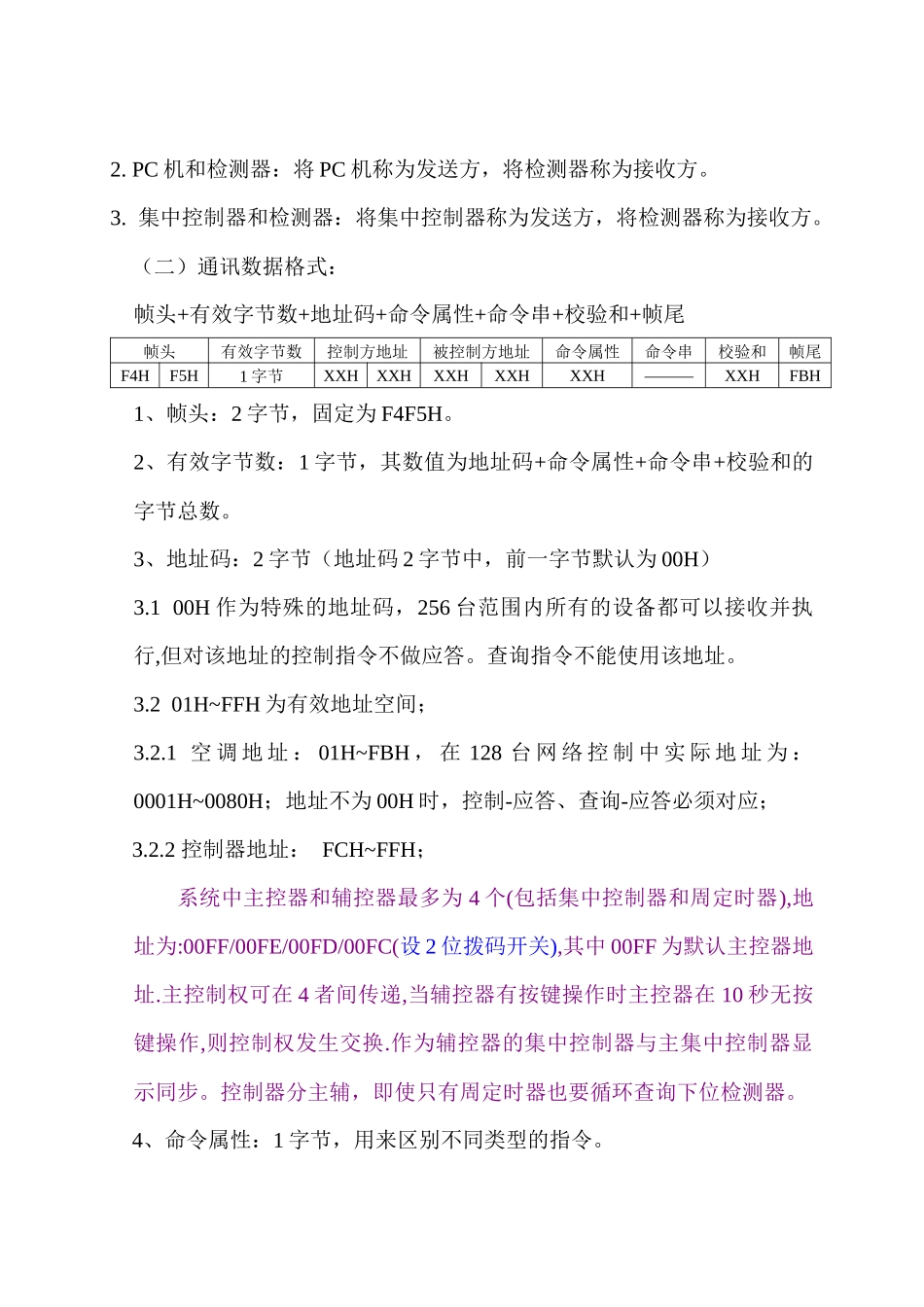

（本通讯协议仅供参考）（绝密，一旦泄漏负相关经济和法律责任）海尔商用空调远程监控系统通讯协议32-TX-YCZA001-04编制：.审核：.会签：.审定：.批准：.青岛海尔空调器有限总公司2001年6月一、本协议参考海尔集团技术中心的《海尔网络家电通讯规范》；在原有《海尔空调远程监控系统通讯协议编号为：32-TX-YCZK001-04》的基础上对地址码和控制检测命令扩展而成。二、本协议规定了：PC机和集中控制器、PC机和检测器、集中控制器和检测器之间的通讯格式；监测器与空调之间采用专门的通讯协议和通讯格式。三、具体的通讯介质、通讯方式（1.PC机和集中控制器：PC机和集中控制器可以通过MODEM连接，采用拨号方式建立连接；也可以直接通过RS-232C接口规范直接连接。标准异步通讯，波特率可选择1200bps/9600bps。）2.PC机和检测器：PC机和检测器可以通过MODEM连接，采用拨号方式建立连接；也可以直接通过RS-232C接口规范直接连接。标准异步通讯，波特率可选择1200bps/9600bps。3.集中控制器和检测器：采用RS-485总线标准，通过屏蔽双绞线缆直接连接，需特别注意：其两根连接线是有极性的。标准异步通讯，波特率可选择1200bps/9600bps。四、通讯协议：（一）由于在（PC机和集中控制器、）PC机和检测器、集中控制器和检测器之间的通讯过程采用相同的通讯协议，所以作如下约定：（1.PC机和集中控制器：将PC机称为发送方，将集中控制器称为接收方。）2.PC机和检测器：将PC机称为发送方，将检测器称为接收方。3.集中控制器和检测器：将集中控制器称为发送方，将检测器称为接收方。（二）通讯数据格式：帧头+有效字节数+地址码+命令属性+命令串+校验和+帧尾帧头有效字节数控制方地址被控制方地址命令属性命令串校验和帧尾F4HF5H1字节XXHXXHXXHXXHXXH———XXHFBH1、帧头：2字节，固定为F4F5H。2、有效字节数：1字节，其数值为地址码+命令属性+命令串+校验和的字节总数。3、地址码：2字节（地址码2字节中，前一字节默认为00H）3.100H作为特殊的地址码，256台范围内所有的设备都可以接收并执行,但对该地址的控制指令不做应答。查询指令不能使用该地址。3.201H~FFH为有效地址空间；3.2.1空调地址：01H~FBH，在128台网络控制中实际地址为：0001H~0080H；地址不为00H时，控制-应答、查询-应答必须对应；3.2.2控制器地址：FCH~FFH；系统中主控器和辅控器最多为4个(包括集中控制器和周定时器),地址为:00FF/00FE/00FD/00FC(设2位拨码开关),其中00FF为默认主控器地址.主控制权可在4者间传递,当辅控器有按键操作时主控器在10秒无按键操作,则控制权发生交换.作为辅控器的集中控制器与主集中控制器显示同步。控制器分主辅，即使只有周定时器也要循环查询下位检测器。4、命令属性：1字节，用来区别不同类型的指令。5、命令串：指令的工作内容，部分指令可以无命令串。6、校验和：1字节，有效字节数+地址码+命令属性+命令串的和的低8位，进位忽略（不带进位加，溢出部分忽略）。7、帧尾：1字节，FBH。（三）通讯数据内容：1、发送方向接收方发送统一控制命令，如开机，关机等：帧头有效字节数控制方地址被控制方地址命令属性命令串校验和帧尾F4HF5H06H00HFFH00HXXHXXH无XXHFBH地址码：2字节，地址码为0000H时，所有接收方都必须执行该指令，不应答。统一控制命令（命令属性）：统一命令为30H时，关机。统一命令为31H时，开机。各接收方按自己保存或默认的工作参数控制空调器。命令串：无。2、发送方向接收方发送运行控制命令：帧头有效字节数控制方地址被控制方地址命令属性命令串校验和帧尾F4HF5H10H00HFFH00HXXH00H10字节XXHFBH地址码：2字节，为某个被控制接收方的地址码。运行控制命令（命令属性）：00H表示控制接收方到‘命令串’所包含的状态。命令串：10字节（A+B+C+D+E+F+G+H+I+J）格式参照表格一。表格一：AD7D6D5D4：设定温度0000-------16℃0001-------17℃0010-------18℃——————————1110-------30℃D3：健康0----------------无1-----------------有D2：空气清新0----------------无1-----------------有D1：辅助电加热0----------------无1-----------------有D0：开/关机0------------...
