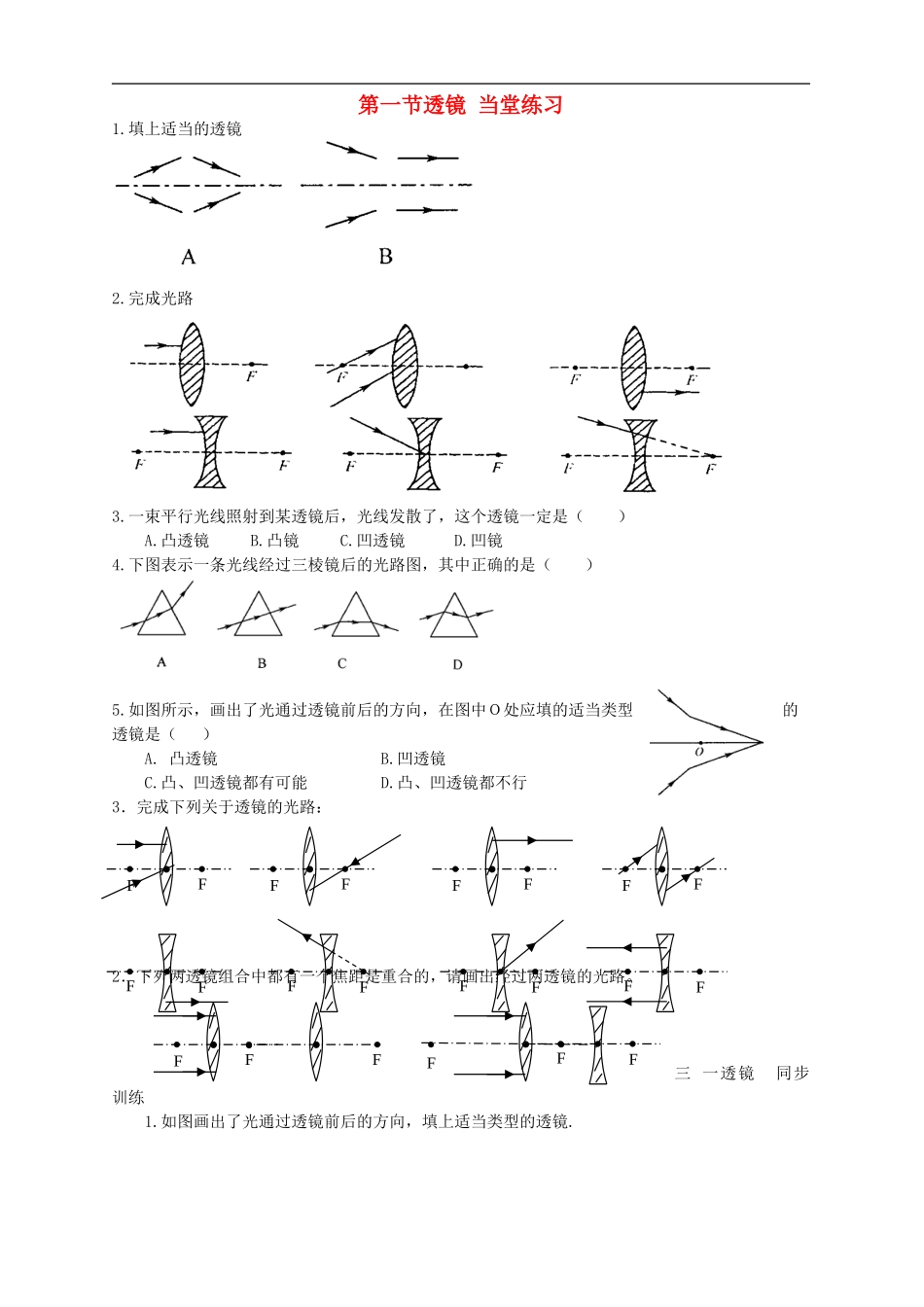

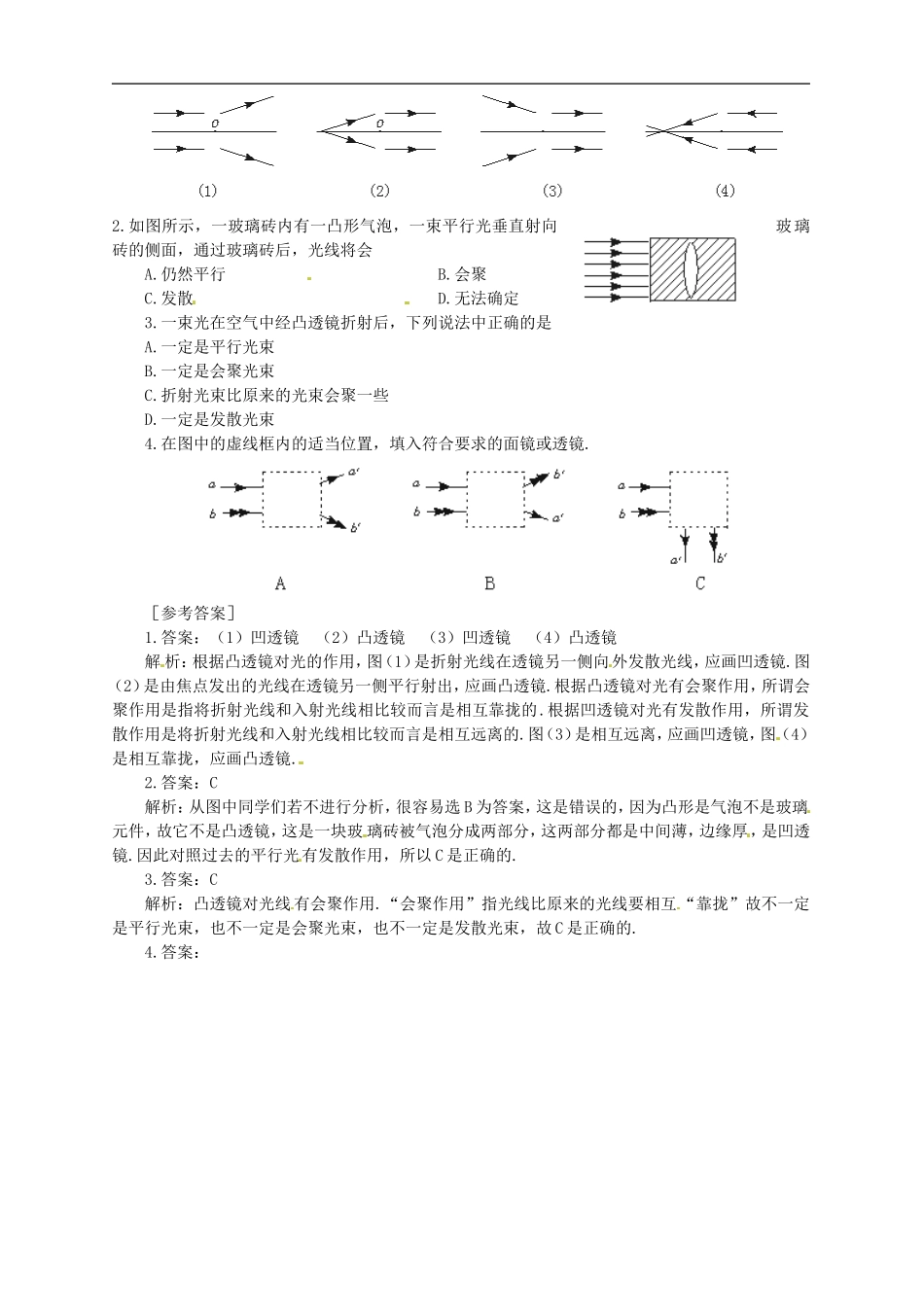

第一节透镜当堂练习1.填上适当的透镜2.完成光路3.一束平行光线照射到某透镜后，光线发散了，这个透镜一定是（）A.凸透镜B.凸镜C.凹透镜D.凹镜4.下图表示一条光线经过三棱镜后的光路图，其中正确的是（）5.如图所示，画出了光通过透镜前后的方向，在图中Ｏ处应填的适当类型的透镜是（）A.凸透镜B.凹透镜C.凸、凹透镜都有可能D.凸、凹透镜都不行3．完成下列关于透镜的光路：2．下列两透镜组合中都有一个焦距是重合的，请画出经过两透镜的光路。三一透镜同步训练1.如图画出了光通过透镜前后的方向，填上适当类型的透镜.FFFFFFFFFFFFFFFFFFFFFF2.如图所示，一玻璃砖内有一凸形气泡，一束平行光垂直射向玻璃砖的侧面，通过玻璃砖后，光线将会A.仍然平行B.会聚C.发散D.无法确定3.一束光在空气中经凸透镜折射后，下列说法中正确的是A.一定是平行光束B.一定是会聚光束C.折射光束比原来的光束会聚一些D.一定是发散光束4.在图中的虚线框内的适当位置，填入符合要求的面镜或透镜.［参考答案］1.答案：（1）凹透镜（2）凸透镜（3）凹透镜（4）凸透镜解析：根据凸透镜对光的作用，图（1）是折射光线在透镜另一侧向外发散光线，应画凹透镜.图（2）是由焦点发出的光线在透镜另一侧平行射出，应画凸透镜.根据凸透镜对光有会聚作用，所谓会聚作用是指将折射光线和入射光线相比较而言是相互靠拢的.根据凹透镜对光有发散作用，所谓发散作用是将折射光线和入射光线相比较而言是相互远离的.图（3）是相互远离，应画凹透镜，图（4）是相互靠拢，应画凸透镜.2.答案：C解析：从图中同学们若不进行分析，很容易选B为答案，这是错误的，因为凸形是气泡不是玻璃元件，故它不是凸透镜，这是一块玻璃砖被气泡分成两部分，这两部分都是中间薄，边缘厚，是凹透镜.因此对照过去的平行光有发散作用，所以C是正确的.3.答案：C解析：凸透镜对光线有会聚作用.“会聚作用”指光线比原来的光线要相互“靠拢”故不一定是平行光束，也不一定是会聚光束，也不一定是发散光束，故C是正确的.4.答案：
